ベアモジュール vs スチールシェル内視鏡カメラ: どちらの構造がデバイスに適合しますか?

簡単な回答

ベア モジュールにより、OEM 開発者はカメラを独自のプローブ、ハウジング、または光学スタックに最も自由に統合できます。完全なアセンブリがその要件に合わせて設計および検証される場合、鋼製シェルは機械的保護、制御された外形、および防水構造への実際的な経路を追加します。プラスチック構造は、重量、電気絶縁、コスト、または成形形状が重要な場合に役立ちますが、鋼と同じ保護を提供すると想定すべきではありません。正しい選択は、デバイスのエンベロープ、挿入環境、最終的な封止方法、必要な耐用年数、および完成したプローブ アセンブリの責任者によって異なります。

各構造に実際に含まれるもの



ベアモジュール: デバイスが最終構造を所有している場合に最適

ベアモジュールは、顧客がすでにプローブ本体、使い捨てチップ、剛性チューブ、ロボット機器、またはその他の独自のハウジングを持っている場合に適しています。フロントエンドのサイズを削減し、メカニカル レイヤーの重複を回避できます。ただし、このモジュールは完成した検査プローブではありません。レンズ保護、LED の位置調整、張力緩和、静電気保護、湿気制御、および組み立て公差はデバイス設計の一部として残ります。

スチールシェル: 機械的保護がカメラアセンブリの一部である場合に最適

スチール製のシェルは、挿入時にカメラ ヘッドを保護し、デザインに再現可能な外形を与えます。シーリング、ケーブルトランジション、フロントウィンドウ、アセンブリがすべて一緒に設計および検証される場合、IP67 関連または防水構造をサポートできます。定格は、金属チューブを使用するすべてのモジュールに自動的に適用されるのではなく、完全に確認された構成に適用される必要があります。

「プラスチック内視鏡カメラ」という検索ワードはどうでしょうか？

プラスチック製の内視鏡カメラを検索している人は、プラスチック製のプローブ ハウジング、使い捨てチップ、電気的に絶縁された構造、低コストの消費者向け検査カメラ、または成形デバイス内に取り付けられたカメラ モジュールなど、いくつかの異なることを意味している可能性があります。 B2B プロジェクトの場合、正しい要件を材料、肉厚、シーリング、滅菌または洗浄の適合性、挿入力、生産量に関する質問に変換する必要があります。プラスチック シェルのオプションはプロジェクトごとに評価できます。工学的検証なしに鋼と互換性があるものとして提示すべきではありません。

プロジェクトタイプ別の構造の選択



代表的な製品の使用方法

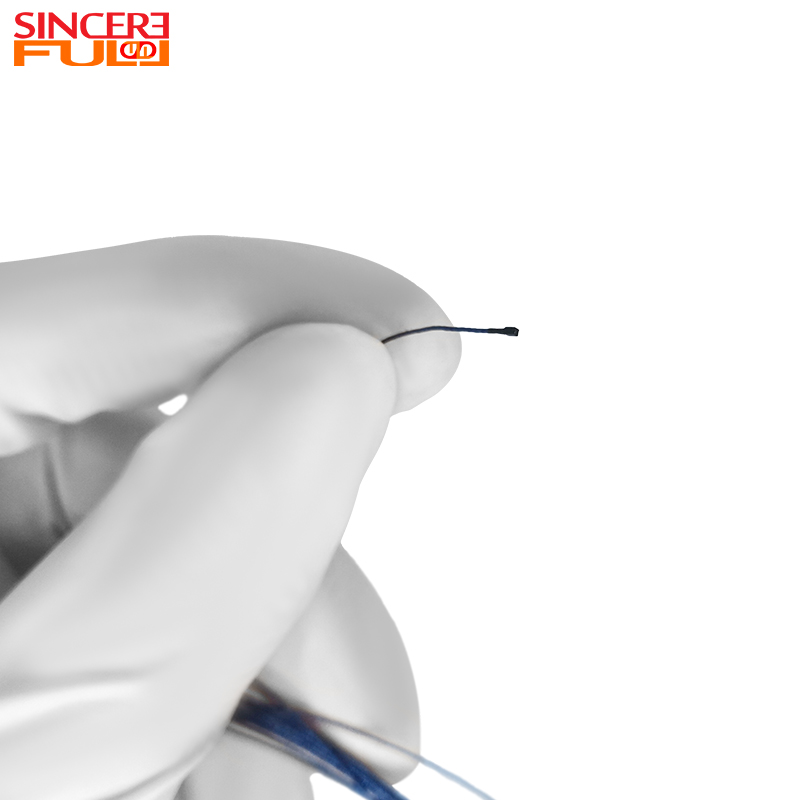

ベアモジュールのオプションは、超小型 1.5 mm 構造、3.1 mm ～ 3.9 mm USB モジュール、5 mm ～ 6 mm 1080P60 ファミリ、大型オートフォーカス設計など、複数の直径およびセンサー ファミリにわたって利用できます。シェルサポート方向については、SF-C1019USB-D3.9-PRO-L200 は 200 mm スチール シェル方向を使用し、SF-C1019USB-D6.0-SV-PRO-L200 は 6.0 mm のサイドビュー構造とスチール シェルを組み合わせています。これらのモデルは、外観だけでなく、ハウジングの選択によって最終製品の役割がどのように変化するかを示しています。

選択する前の 7 つの質問

1. 最終的なプローブハウジングの設計と組み立てプロセスを所有するのは誰ですか?

2. カメラの基板サイズだけでなく、仕上がりの最大外径はどれくらいですか?

3. カメラは水分、油、ほこり、洗剤、生物物質と接触しますか?

4. プロジェクトには、直視、側面、または複数の視点が必要ですか?

5. レンズウィンドウと LED はどのように保護され、位置が調整されるのでしょうか?

6. プローブはどのようなケーブルのひずみ、曲げ、および挿入力にさらされますか?

7. 完成したデバイスで検証する必要がある環境主張はどれですか?

よくある質問

裸のモジュールはスチールシェルカメラより小さいですか?

これにはアウターチューブ、フロントウィンドウ、シーリングおよび関連する公差が含まれていないため、通常はそうです。完成したデバイスにはこれらのレイヤーがまだ必要な場合があるため、裸のカメラのサイズだけではなく、最終的なスタックを比較してください。

すべてのスチールシェル内視鏡カメラは IP67 をサポートしていますか?

いいえ、鋼材は構造の一部にすぎません。 IP67 のサポートは、フロント ウィンドウ、ケーブル移行部、ジョイント、組み立てプロセスを含む完全な密閉構成に依存します。

プラスチックのシェルに防水性はありますか?

プラスチック シェルは耐水性を考慮して設計できますが、材料、成形公差、接合部、接着剤、ケーブルの出口、および検証方法を定義する必要があります。これはプロジェクト固有の構造として扱う必要があります。

使い捨て医療機器に適した構造はどれですか?

それは、使い捨てチップの設計、ターゲットの直径、光学窓、材料要件、製造プロセスによって異なります。コンパクトなベアモジュールは、デバイスメーカーが最終的な滅菌構造または使い捨て構造を管理する場合に役立ちます。

ハウジングが完成する前に、裸のモジュールをテストできますか?

はい。ただし、最終的なウィンドウ、シェル、LED、およびケーブル構造が組み立てられた後、光学的および電気的テストの後に 2 回目の検証を行う必要があります。

ThinkingFull はカスタム シェルを評価できますか?

スチールシェル、プラスチック構造、直径、長さ、視野方向、LED、ケーブル、コネクタのオプションをプロジェクトの要件に応じて評価できます。

CTA

ターゲットの直径、プローブの構造、環境、観察方向、密閉要件を ThinkingFull に送信してください。私たちは、裸のモジュール、スチールシェル、またはカスタムプラスチック構造のどれがより良い出発点であるかを評価するお手伝いをします。

注: この記事は、デバイス設計およびカメラ モジュール選択の参考用です。最終的な医療機器のコンプライアンスは、対象市場、アプリケーション、および適用される規制に従って評価される必要があります。
