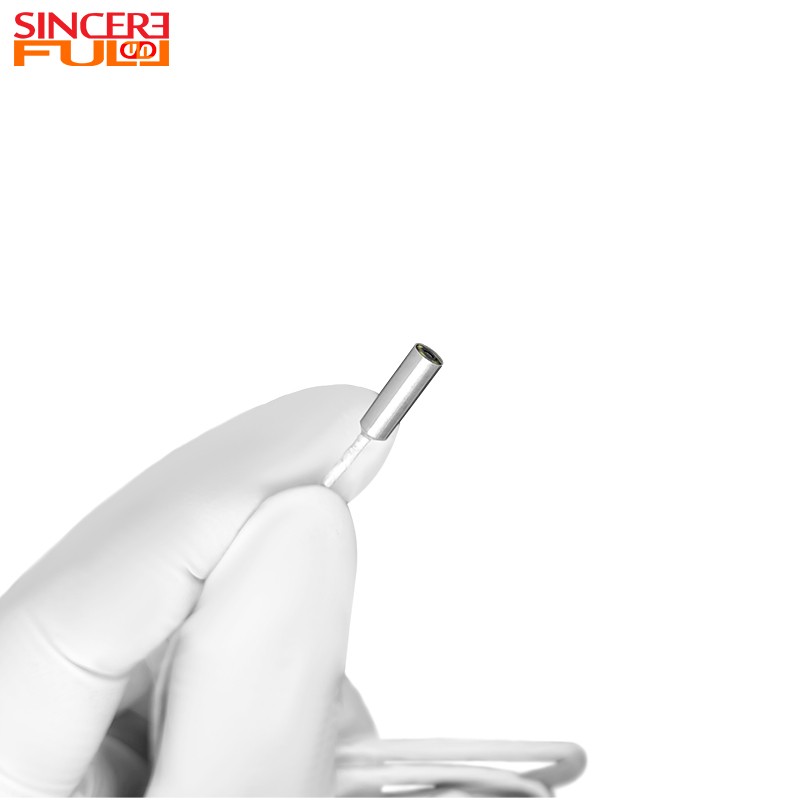

OH01A10 מודול מצלמת אנדוסקופ מיני גמיש 3.9 מ'מ לרפואה

זהו מודול מצלמת אנדוסקופ מיני גמיש OH01A10 חיישן 3.9 מ'מ, מכשיר ברמה מקצועית לתחומי הבדיקה הרפואית והדיוק. מצויד בחיישן OH01A10 ברגישות גבוהה של OmniVision, המודול תומך ברזולוציה של 720P ברזולוציה גבוהה ופלט וידאו בקצב פריימים גבוה של 60 פריימים לשנייה. בשילוב עם עדשה באורך מוקד קצר של 1.08 מ'מ, טווח מיקוד רחב של 10-80 מ'מ, צמצם F4.0 גדול ועיצוב זווית רחבה של 85°, הוא יכול ללכוד פרטים ברורים של אזור הבדיקה לכל הכיוונים. המערכת האופטית שלו מאמצת עדשה מצופה רב-שכבת, יחד עם נורות מילוי LED בעלות בהירות גבוהה, המאפשרת לה להפיק תמונות בעלות רעש נמוך ובנאמנות גבוהה גם בסביבות מורכבות. הוא כולל מעבד תמונה מובנה של ממשק USB DSP המבצע הפחתת רעשים ואופטימיזציה של צבע בזמן אמת, בעוד שטכנולוגיית ייצוב תמונה אלקטרונית חדשנית מקזזת ביעילות את טשטוש התמונה הנגרם על ידי ריצוד כף יד. הצינור הגמיש של המודול תומך בכיפוף דו-כיווני של ±180°, והעדשה העדינה במיוחד בגודל 3.9 מ'מ יכולה לחדור בקלות לחללים צרים הגדולים מ-4 מ'מ, עם ביצועים מצוינים בדירוג IP67 עמיד למים ואבק כדי להסתגל לתנאי עבודה קשים כגון לחות וכתמי שמן. המודול מאמץ עיצוב מבני נפרד, המחובר ללוח ה-DSP באמצעות חיבור חוט, ומוציא דרך ממשק USB2.0, התומך בפרוטוקול UVC לפונקציונליות של הכנס-הפעל. מיוצר בדייקנות באמצעות טכנולוגיית SMT ותהליך ייצור AA (Active Alignment), המוצר עומד בקפדנות בארבעה תקני הסמכה בינלאומיים: RoHS, CE, FCC ו-REACH. התוכנה המקצועית הנלווית תומכת בפונקציות כמו הקפאת תמונה, מתן תמיכה טכנית יעילה ואמינה לאבחון רפואי, בדיקות תעשייתיות ותרחישים נוספים.

יתרון המוצר ◢

1. טכנולוגיית ה-Pixel של הדור הבא להדמיה משופרת: ארכיטקטורת PureCel®Plus-S משפרת משמעותית את היעילות הקוונטית, ומגבירה את יחס האות לרעש (SNR) בהשוואה לטכנולוגיית FSI המסורתית באותם תנאי תאורה. הוא מדכא ביעילות חפצי תנועה, וההשגה המהירה של 60 פריימים לשנייה מבטיחה ללא טשטוש תנועה בסצנות דינמיות.

2. ארכיטקטורה נפרדת ממוזערת: העדשה הדקה במיוחד בגודל 3.9 מ'מ כוללת פריסה נפרדת מלוח ה-DSP, תומכת באורכי כבלים מותאמים אישית ומסוגלת לגשת לחללים צרים עם צמצם של <4 מ'מ. למעטפת הפלדה יש ​​תכונות עמידות בפני קורוזיה ועמידות בפני שחיקה, והמבנה עמיד למים ואבק יכול להתמודד עם תנאי עבודה מורכבים כמו לחות וכתמי שמן.

3. תאימות חוצה פלטפורמות ללא מנהלי התקנים: תואם לתקן פרוטוקול UVC, המאפשר פריסה ישירה במערכות Windows, macOS ו-Linux ללא צורך בהתקנת מנהלי התקנים ייעודיים. זה מקצר משמעותית את מחזור שילוב התוכנה של ציוד רפואי ומפחית את עלויות הפיתוח.

4. תאורה משולבת: ארבע נוריות מיקרו 0402 מאמצות תכנון כונן זרם קבוע, המספקות בהירות מספקת ופיזור אור אחיד בשדה הראייה, מפחיתה ביעילות את הווינטציה ומשפרת את דיוק האבחון והבדיקה.

5. אבטחת תהליכים: מיוצר באמצעות תהליכי דיוק SMT + AA, מאושרים על פי תקנים בינלאומיים כולל RoHS, CE, FCC ו-REACH, מה שמבטיח מבנה יציב ואמין וחיי שירות ארוכים יותר.

יישום של מודול מצלמת אנדוסקופ

• שילוב מכשיר רפואי: מתאים ליחידת רכישת התמונה הקדמית של ציוד אבחון וטיפול זעיר פולשני כגון אנדוסקופים אף-אוזן-גרון, מראות בדיקה אוראלית, ברונכוסקופים, אורתרוסקופים וארתרוסקופים, התומכים בהתאמה למסופי תצוגה באיכות 1080P.

• בדיקת דיוק תעשייתית: משמש לניטור בלאי פנימי של תיבות הילוכים מדויקות, זיהוי פגמים בתעלות זרימה של בלוקים של שסתומים הידראוליים, בדיקת ניקיון של תבניות אריזה מוליכים למחצה והערכת נזקים של מסלולי מירוצים מיקרו-מיסבים.

• שירותי ייצור אלקטרוני: תואם לבדיקה חזותית של חיבורי הלחמה של BGA על לוחות PCB, אימות הרכבה של רכיבי מסגרת אמצעית לטלפון נייד, בדיקת עצמים זרים של מסופי מחברים ותצפית בלאי של מברשות פחמן במנועי גימבל של מזל'ט.

• תחזוקה ואבחון רכב: זיהוי ויזואלי של משקעי פחמן בתאי בעירת המנוע, זיהוי סדקים של להבי מגדש טורבו, שיפוט של חסימות במעגלי שמן גוף שסתומי ההילוכים ובדיקת איטום של צינורות קירור בחבילות סוללות חדשות לרכבי אנרגיה.

• פעולות תחזוקה מיוחדות: זיהוי מיקרו-סדקים בשורש להבי מנועי אוויר, סינון קורוזיה של הדופן הפנימית של צינורות חילופי חום של תחנת כוח גרעינית, ואימות ניקיון פנימי של מודולי בקרה הידראוליים על פלטפורמות קידוח נפט.

פרמטרים טכניים ◢

שם המוצר	מודול מצלמת אנדוסקופ מיני גמיש 3.9 מ'מ
סובלנות בסיסית	±0.1 מ'מ
DSP	USB
חיישן	OH01A10
טווח מיקוד	10-80 מ'מ
אורך מוקד	1.08 מ'מ
מספר F	4.0
הַחְלָטָה:	720P מקסימום 60 פריימים לשנייה
עיוות טלוויזיה	＜-10%
קוֹטֶר	3.9 מ'מ

שאלות נפוצות

1. מהו דגם חיישן הליבה של המודול ויתרונותיו?

הוא מאמץ את חיישן OH01A10, שיש לו גם רגישות גבוהה וגם מאפייני רעש נמוכים, התומך בפלט HD יציב של 720P@60fps.

2. מה הקוטר של המודול? האם ניתן להתאים את האורך?

הקוטר הסטנדרטי של חלק מודול המצלמה הוא 3.9 מ'מ. אם יש לך דרישות עבור אורכי כבלים מותאמים אישית וצורות אריזה ספציפיות, אנא צור איתנו קשר, ונוכל להעריך ולספק פתרונות עדשות מותאמים אישית.

3. באיזה ממשק מודול זה משתמש? האם נדרש נהג נוסף?

המודול משתמש בממשק USB 2.0 סטנדרטי. זה יכול להשיג פונקציונליות הכנס-הפעל ברוב מערכות ההפעלה המיינסטרים, ובדרך כלל לא נדרש דרייבר נוסף, מה שהופך את האינטגרציה והשימוש לנוחים מאוד.
