Modulo fotocamera per endoscopio con interfaccia USB con sensore CMOS OV9734 ultra grandangolare da 95°

Questo modulo fotocamera per endoscopio con interfaccia USB con sensore CMOS OV9734 ultra grandangolare da 95° è dotato di un'uscita del segnale USB a 4 pin e supporta il protocollo UVC standard, consentendo la compatibilità plug-and-play senza driver. È compatibile con computer, sistemi di controllo industriale e vari piccoli dispositivi hardware intelligenti. Otticamente, il modulo incorpora un obiettivo con campo visivo diagonale di 95° con una profondità di campo di 10-100 mm e distorsione TV controllata al di sotto del 20%, soddisfacendo i requisiti di imaging fondamentali per scenari grandangolari. Un illuminatore a luce bianca LED integrato migliora le capacità di acquisizione delle immagini in ambienti scarsamente illuminati o bui. Il sistema di imaging utilizza un design a fuoco fisso per una struttura semplice e affidabile. Supporta l'alimentazione standard da 5 V con definizioni di pin unificate: DM, DP, VCC e GND, integrando l'erogazione di potenza e la trasmissione del segnale. Strutturalmente, utilizza un guscio in acciaio inossidabile con protezione impermeabile IP67, garantendo un funzionamento stabile in ambienti difficili come umidità, polvere o breve immersione. Internamente utilizza un design a circuito stampato flessibile (FPC). Dimensioni centrali come 3,40±0,15 mm e 0,50±0,2 mm sono sottoposte a severi controlli di tolleranza, con tolleranze dimensionali di base mantenute entro ±0,1 mm. La disposizione dei componenti è ordinata e conforme agli standard ambientali RoHS. Questo modulo si concentra sul soddisfacimento dei requisiti visivi fondamentali per i dispositivi compatti, tra cui copertura grandangolare, illuminazione integrata, impermeabilità e facile integrazione. È ampiamente applicabile in scenari quali piccoli sistemi di sorveglianza di sicurezza, dispositivi domestici intelligenti, dispositivi elettronici portatili, apparecchiature di ispezione industriale e giocattoli intelligenti.

Caratteristiche ◢

1. Angolo ultra grandangolare, ampio campo visivo:   dotato di un obiettivo con campo visivo diagonale di 95°, un singolo modulo raggiunge un'ampia copertura della scena senza richiedere l'unione di più moduli. Questo design soddisfa i vincoli spaziali e le esigenze di campo visivo dell'imaging grandangolare in dispositivi compatti.

2. Elevata capacità di illuminazione in condizioni di scarsa illuminazione:   l'illuminatore LED standard di tipo 0201 fornisce un'illuminazione attiva nell'oscurità di 0 lux, migliorando significativamente la chiarezza e la leggibilità dell'immagine in condizioni di scarsa illuminazione o assenza di luce.

3. Protezione impermeabile IP67:  la custodia in acciaio offre un grado di impermeabilità IP67, garantendo un funzionamento stabile in ambienti umidi, polverosi o di immersione a breve termine. Espande l'applicabilità a scenari esterni e industriali.

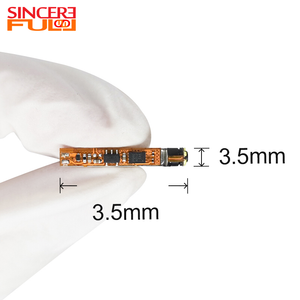

4. Design compatto per una facile integrazione:   presenta un design della scheda a circuito stampato flessibile (FPC) con tolleranze dimensionali critiche rigorosamente controllate entro ± 0,1 mm. Il suo alimentatore a bassa tensione da 3,3 V è compatibile con hardware intelligente e compatto. L'interfaccia USB a 4 pin integra l'erogazione di potenza e la trasmissione del segnale, consentendo il funzionamento plug-and-play senza driver e riducendo significativamente le barriere di integrazione del sistema.

Applicazione del modulo telecamera per endoscopio ◢

1. Sorveglianza di sicurezza compatta:   ideale per microcamere, dispositivi di monitoraggio portatili e terminali di sicurezza nascosti. L'obiettivo ultra grandangolare da 95° copre estese aree di sorveglianza, mentre l'impermeabilità IP67 e l'illuminazione in condizioni di scarsa illuminazione garantiscono immagini affidabili in esterni e di notte.

2. Integrazione visiva Smart Home:   progettata per l'integrazione in serrature intelligenti, campanelli video ed elettrodomestici intelligenti. La struttura compatta del circuito flessibile FPC e l'alimentatore a bassa tensione da 3,3 V soddisfano le esigenze di miniaturizzazione dei prodotti domestici. Il funzionamento senza driver semplifica i processi complessivi di sviluppo e assemblaggio del dispositivo.

3. Assistenza digitale e automobilistica portatile:   ideale per mini fotocamere, dashcam e accessori per action camera. L'illuminazione a LED migliora le prestazioni in condizioni di scarsa illuminazione, mentre il packaging con involucro in acciaio aumenta la resistenza alle vibrazioni e la durata per ambienti mobili esigenti.

4. Ispezione industriale e attrezzature per esterni:   implementato in rilevatori di tubi compatti, endoscopi industriali e dispositivi di monitoraggio ambientale per esterni. L'impermeabilità IP67 garantisce un funzionamento stabile a lungo termine in condizioni umide e polverose, mentre il campo visivo ultra grandangolare aumenta l'efficienza della copertura a scansione singola.

Dettagli del prodotto ◢

Parole chiave	Modulo telecamera per endoscopio dentale
Sensore	OV9734
Gamma di messa a fuoco	10 mm-100 mm
Guidato	0201LED
Parole chiave	Telecamera per endoscopio
Lunghezza focale	1,25 mm
FOV(D)	85°
Distorsione televisiva	<-20%
Formato di uscita	UVC standard
F.NO	4
Certificato	CE, FCC, ISO

Domande frequenti◢

Q1: Cos'è un modulo telecamera per endoscopio?

Il modulo fotocamera per endoscopio è una parte essenziale dell'attrezzatura endoscopica e consente di acquisire immagini o video di alta qualità delle strutture interne del corpo. Di solito è costituito da un sensore di immagine, una lente ottica, una sorgente luminosa, un'interfaccia di connessione e un involucro protettivo. Questo modulo svolge un ruolo fondamentale nell'aiutare gli operatori sanitari a esaminare e diagnosticare la condizione degli organi interni o delle cavità durante le procedure mediche. Offre feedback visivo in tempo reale, supportando decisioni e interventi chirurgici con immagini accurate e in tempo reale.

Q2.Sei una fabbrica o una società commerciale?

A2: Siamo un produttore leader di moduli per fotocamere intelligenti, che gestisce una linea di produzione interna con 10 officine prive di polvere. I nostri lavoratori aderiscono a rigorose linee guida di produzione per garantire uniformità e affidabilità durante l'intero processo. Per preservare l'ambiente della camera bianca, il personale è accuratamente addestrato e indossa indumenti specifici antipolvere. Il controllo qualità è una priorità assoluta per noi, poiché ogni prodotto viene sottoposto a controlli approfonditi in varie fasi per garantire i più alti standard di prestazioni e affidabilità.

Q3: Come controllare un modulo telecamera per endoscopio?

R3: Per utilizzare un modulo fotocamera per endoscopio, iniziare collegandolo a un dispositivo compatibile, come uno smartphone, un tablet o un computer. Successivamente, posiziona delicatamente la fotocamera nell'area da esaminare, che si tratti di una cavità corporea o di uno spazio ristretto. Utilizza le impostazioni di messa a fuoco e illuminazione integrate della fotocamera per ottimizzare l'immagine per una chiarezza e una luminosità ottimali. Ciò garantisce di poter osservare efficacemente l'area target con una visione chiara e illuminata, consentendo un'ispezione precisa.

Q4: Cosa vede un modulo telecamera per endoscopio?

Gli endoscopi svolgono un ruolo cruciale sia nelle applicazioni mediche che industriali. Nel settore sanitario, consentono ai medici di diagnosticare varie condizioni fornendo una visione chiara delle aree interne come esofago, stomaco e intestino, aiutando a identificare problemi come ulcere, tumori o infiammazioni. Un gastroscopio, ad esempio, consente l'esame del tratto digerente superiore, mentre un colonscopio viene utilizzato per ispezionare il colon. Negli ambienti industriali, gli endoscopi sono preziosi per ispezionare condutture, rilevare segni di danni o blocchi e valutare le condizioni di macchinari o impianti elettrici, contribuendo a una manutenzione efficace e alla risoluzione dei problemi.

Q5: Cosa può essere personalizzato per i moduli telecamera per endoscopio?

A5: I moduli telecamera endoscopica che offriamo offrono moltissime opzioni di personalizzazione per soddisfare esigenze specifiche. Puoi scegliere il software giusto per il diametro, l'interfaccia e il dispositivo dell'endoscopio. Inoltre, le opzioni di personalizzazione includono anche la scelta se il modulo è dotato di una custodia in acciaio durevole per protezione aggiuntiva, resistenza alla polvere e all'acqua, con determinate caratteristiche di protezione dalle cadute e se è dotato di illuminazione a LED integrata per garantire che il dispositivo sia illuminato in condizioni di scarsa illuminazione o in assenza di luce. La sua luminosità è regolabile.
