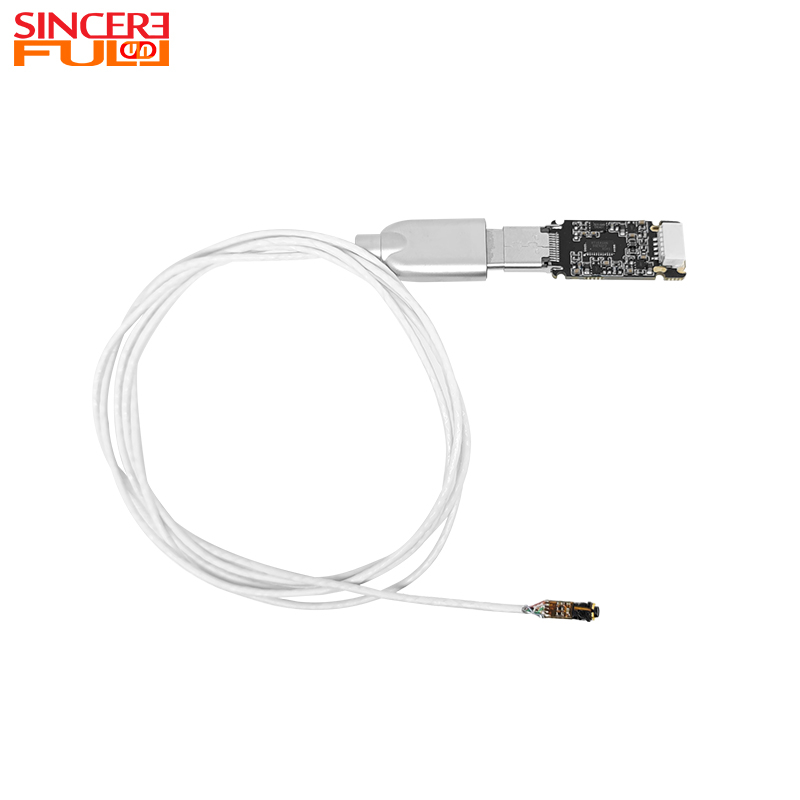

Si tratta di un modulo fotocamera per endoscopio USB separato OV9734 da 3,3 mm con grandangolo di 102°
per dispositivi OEM che necessitano della sezione di imaging e della sezione di elaborazione USB disposte separatamente l'una dall'altra. Il campo visivo di 102° e i sei LED 0201 supportano l'ispezione compatta a distanza ravvicinata, mentre l'architettura del segnale separata offre al progettista del dispositivo maggiore libertà nel posizionamento della scheda. L'attuale configurazione del prodotto utilizza una connessione Type-C/MIPI tra la sezione di imaging e la scheda di elaborazione, con uscita USB a 5 pin sul lato host. Differenza: questo modello è selezionato principalmente per la sua architettura di integrazione separata da 3,3 mm, soprattutto quando lo spazio front-end è limitato ma la scheda di elaborazione può essere posizionata altrove nel dispositivo. |
 |
Requisito di selezione |
Configurazione standard |
Nota sulla selezione |
Spazio front-end |
Direzione del modulo da 3,3 mm |
Utilizzare questo modello quando la sezione di imaging deve rimanere compatta e la scheda di elaborazione può essere posizionata separatamente. |
Posizionamento del consiglio |
Architettura separata |
Confermare la posizione disponibile per la scheda di elaborazione e il percorso tra l'imaging front-end e l'output host. |
Visualizzazione della copertura |
102°±5° |
Confermare che l'ampia copertura a distanza ravvicinata corrisponda alla dimensione target. |
Illuminazione |
6×0201 LED |
Verificare se la superficie target e la distanza di lavoro sono adatte all'illuminazione frontale standard. |
Connessione all'ospite |
Uscita USB 5 pin |
Confermare la definizione dei pin, l'architettura USB dell'host e il software applicativo durante l'integrazione del campione. |
1. Struttura separata da 3,3 mm: mantiene compatta la sezione di imaging consentendo al tempo stesso di posizionare la scheda di elaborazione altrove nel dispositivo.
2. Campo visivo di 102°: fornisce un'ampia copertura a distanza ravvicinata per l'osservazione interna.
3. Sei LED 0201: forniscono illuminazione integrata attorno alla sezione compatta di imaging.
4. Piattaforma sensore OV9734: offre una direzione di imaging familiare di classe 1 MP per l'integrazione dell'endoscopio USB.
5. Uscita host USB a 5 pin: supporta la connessione all'architettura USB lato host dopo la fase di elaborazione separata.
L'architettura separata è utile quando la sezione ottica deve essere inserita in un front-end compatto ma il dispositivo ha più spazio più indietro per l'elaborazione dell'elettronica. Il focus ingegneristico è quindi l'instradamento dei cavi, il posizionamento della scheda e la definizione del connettore, non solo il diametro della telecamera. Se il dispositivo può ospitare una sezione fotocamera integrata completa nella parte anteriore, un modello integrato può semplificare il montaggio.
Apparecchiature di rilevamento medico portatili: nel semplice rilevamento ORL presso le cliniche di assistenza primaria, la connessione stabile tra l'interfaccia di tipo C e la scheda DSP garantisce l'imaging in tempo reale. L'interfaccia USB a 5 pin può essere collegata direttamente a un laptop e il rilevamento può essere avviato rapidamente tramite il protocollo UVC senza configurazioni complesse.
Apparecchiature di ispezione portatili industriali: durante l'ispezione dell'interno di piccole tubazioni o strumenti di precisione, il design separato, abbinato alle prestazioni di ostruzione resistenti all'usura dell'interfaccia di tipo C, facilita il frequente smontaggio e montaggio delle lenti da parte degli operatori. L'interfaccia USB a 5 pin può essere collegata direttamente ai terminali di ispezione portatili e la trasmissione stabile di USB 2.0 garantisce immagini a 30 FPS senza balbettii.
Strumenti di riparazione di livello consumer: durante la riparazione di piccoli dispositivi elettronici come telefoni cellulari e auricolari, la lente da 3,3 mm può penetrare in profondità all'interno del dispositivo. La connessione dell'interfaccia di tipo C alla scheda DSP garantisce una chiara trasmissione dei dettagli e l'interfaccia USB a 5 pin può essere collegata a un computer per visualizzare le immagini tramite un software generico, abbassando la soglia operativa per il personale di riparazione.
Attrezzatura dimostrativa didattica: nella formazione medica o industriale, il modulo può essere collegato a dispositivi di visualizzazione come i proiettori tramite l'interfaccia USB a 5 pin. Basandosi sul protocollo UVC, consente la visualizzazione sincrona su più terminali, mentre la trasmissione a bassa latenza tra l'interfaccia Type-C e la scheda DSP garantisce che le immagini dimostrative siano sincronizzate con l'operazione in tempo reale.
Nome del prodotto |
Modulo telecamera endoscopio 720P 30FPS |
Sensore di immagine |
Sensore CMOS OV974 |
Pixel |
1MP |
Diametro |
3,3 mm |
Angolo di visione |
102° |
F NO |
4.0 |
Tipo di prodotto |
Modulo telecamera per endoscopio separato |
Guidato |
6 pezzi 0201 Led |
Interfaccia |
USB 5 pin |
Caratteristica |
Modulo telecamera endoscopio con sensore CMOS |
1. Layout della scheda e del cavo: se la disposizione separata standard non corrisponde al dispositivo, è possibile valutare la posizione della scheda, il percorso di interconnessione e la lunghezza del cavo. Fornire il disegno del contenitore e la posizione della scheda host.
2. Diametro dell'estremità anteriore: se la sezione di imaging da 3,3 mm non si adatta all'apertura disponibile, è necessario rivedere il limite meccanico prima di apportare altre modifiche. Si prega di fornire il diametro di accesso effettivo e la profondità di inserimento.
3. FOV e area di lavoro: se la copertura di 102° è troppo ampia o troppo stretta, è possibile valutare i requisiti ottici. Si prega di fornire la dimensione target e la distanza di lavoro.
4. Illuminazione e uscita host: se sei LED 0201 o l'uscita USB a 5 pin non sono adatti al dispositivo, è possibile rivedere i requisiti di illuminazione e connettore/pin. Si prega di fornire le esigenze di luminosità, la definizione dei pin e i vincoli di alimentazione.
La configurazione finale deve essere confermata tramite revisione tecnica e verifica del campione prima della produzione di massa.
Il tipo C trasmette segnali MIPI alla scheda DSP (alta velocità, bassa latenza per immagini grezze a 30 FPS); Uscite USB 5Pin tramite USB 2.0 (supporta UVC). Ciò evita interferenze di segnale e consente il plug-and-play con computer/strumenti di ispezione.
D2: La risoluzione 720 + 30FPS è sufficiente per l'uso medico/industriale?
SÌ. Il sensore OmniVision OV9734 (1 MP, pixel da 1,75 μm) + apertura F4.0 cattura dettagli chiari (lesioni ORL, difetti dei pin del chip); 30FPS garantiscono una visualizzazione in tempo reale senza ritardi.
Q3: Vantaggio della messa a fuoco manuale? Facile da usare?
Si adatta a diverse profondità (primi piani con chip da 0,1 mm, riprese panoramiche da 102°). Regola leggermente l'anello di messa a fuoco dell'obiettivo: nessuna calibrazione complessa.
Q4: Perché il design separato? Influisce sulla portabilità?
Q5: Con quali sistemi è compatibile il modulo ed è facile collegarlo?
Supporta il protocollo UVC, consentendo funzionalità plug-and-play con i sistemi tradizionali (Windows, Linux, Android, MacOS) senza driver aggiuntivi. Il design separato consente inoltre una disposizione flessibile dell'obiettivo e della scheda di controllo per adattarsi agli spazi di installazione.
CTA
Fornire il limite del diametro front-end, la profondità di inserimento, il posizionamento della scheda, il percorso del cavo, le dimensioni del target, la distanza di lavoro, le condizioni di illuminazione e i requisiti del pin USB. Possiamo quindi rivedere l'architettura separata standard per il tuo dispositivo.
