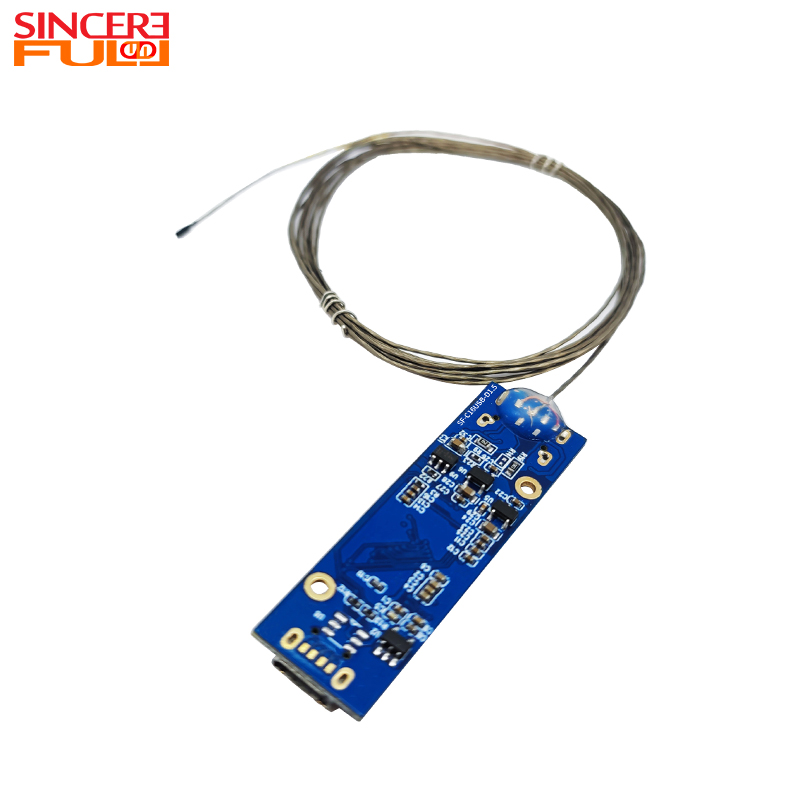

Questa serie di moduli telecamera per endoscopio separata con sensore CMOS OVM6946 da 1,5 mm e 0,16 MP è progettata specificamente per l'osservazione microscopica a distanza ravvicinata in spazi ristretti. Costruiti su una base hardware composta da un sensore di immagine da 1/18 di pollice e un microobiettivo ultra grandangolare, i moduli raggiungono un'acquisizione di immagini stabile anche in aree ristrette. Con un diametro ultramicro di soli 1,5 mm, superano i limiti spaziali delle sonde convenzionali, accedendo facilmente a microcateteri, microfori, spazi estremamente stretti e altre aree inaccessibili alle normali apparecchiature, migliorando così notevolmente l'accessibilità del rilevamento. Nel frattempo, il campo visivo diagonale di 120° (87,5° in orizzontale) e la gamma di messa a fuoco macro di 5–50 mm si adattano perfettamente alle esigenze di osservazione a distanza ravvicinata, garantendo un'acquisizione di immagini nitide e ad ampia area, senza angoli morti e in spazi limitati. Dotati di interfaccia USB 2.0 e funzionalità plug-and-play UVC, i moduli eliminano la necessità di driver aggiuntivi, abbassando significativamente la soglia per l'integrazione dei dispositivi. La serie comprende due sottomodelli: obiettivo Straight View e obiettivo Side View (SF-C16USB-D1.5-Side), entrambi mantengono parametri di imaging fondamentali coerenti come risoluzione (400×400 pixel), frequenza fotogrammi (30 fps), rapporto segnale/rumore (>36,8 dB), gamma dinamica (65,8 dB a guadagno 4x), sensibilità (1000 mV/Lux-sec), apertura (F5.0) e distorsione TV. (<-11% @ campo 0,95). Differiscono solo nella struttura e nel metodo di installazione per soddisfare i diversi requisiti di integrazione dei dispositivi. Nello specifico, il modello Side View adotta una struttura di imaging a emissione di luce laterale, consentendo l'osservazione diretta delle pareti del tubo, delle pareti laterali della cavità e delle superfici verticali senza piegare la sonda, espandendo ulteriormente l'adattabilità degli scenari di rilevamento. L'intera serie supporta un funzionamento stabile in un ampio intervallo di temperature compreso tra -20°C e 70°C, con un intervallo di temperatura dell'immagine stabile compreso tra 0°C e 50°C, consentendo il funzionamento continuo in ambienti industriali complessi. Con un basso consumo energetico di circa 0,6 W (senza LED), è perfettamente adatto ai requisiti energetici dei dispositivi endoscopici portatili e alimentati a batteria, raggiungendo un equilibrio ideale tra miniaturizzazione, elevata adattabilità ed elevata stabilità. Inoltre, i moduli sono dotati di un filtro passa banda IR con un cut-off del 50% a 665±10 nm e l'illuminamento minimo è 0 lux quando il LED è acceso (se presente). Le dimensioni della scheda principale dell'SF-C16USB-D1.5-Side sono 45×14 mm con un'altezza di saldatura laterale di 2,2 mm e una lunghezza del cavo opzionale di 2,2 metri, mentre le dimensioni della fotocamera del modello con vista diritta possono essere 1,05×1,05×5,0 mm (senza custodia in acciaio) o D2,0×6,0 mm (con custodia in acciaio opzionale), con un cavo opzionale da 2 metri e una dimensione della scheda principale di 50×24 mm.

1.Specifiche unificate: entrambi i moduli condividono parametri di imaging core identici, consentendo una commutazione continua senza debug aggiuntivo, riducendo i costi di integrazione e manutenzione.

2.Miniaturizzato e facile da implementare: con un sensore da 1/18 di pollice e un diametro di 1,5 mm, accede facilmente a spazi ristretti, migliorando notevolmente l'accessibilità del rilevamento.

3. Ampia temperatura e basso consumo energetico: funzionando a -20°C~70°C con una potenza di 0,6 W (senza LED), si adatta ad ambienti industriali complessi e dispositivi portatili.

4. Osservazione efficiente a distanza ravvicinata: l'angolo ultragrandangolare di 120° + la messa a fuoco macro da 5–50 mm garantisce immagini prive di angoli morti in spazi ristretti, aumentando l'efficienza di rilevamento.
