Modulo fotocamera endoscopio con sensore CMOS con interfaccia USB 5PIN da 0,3 MP

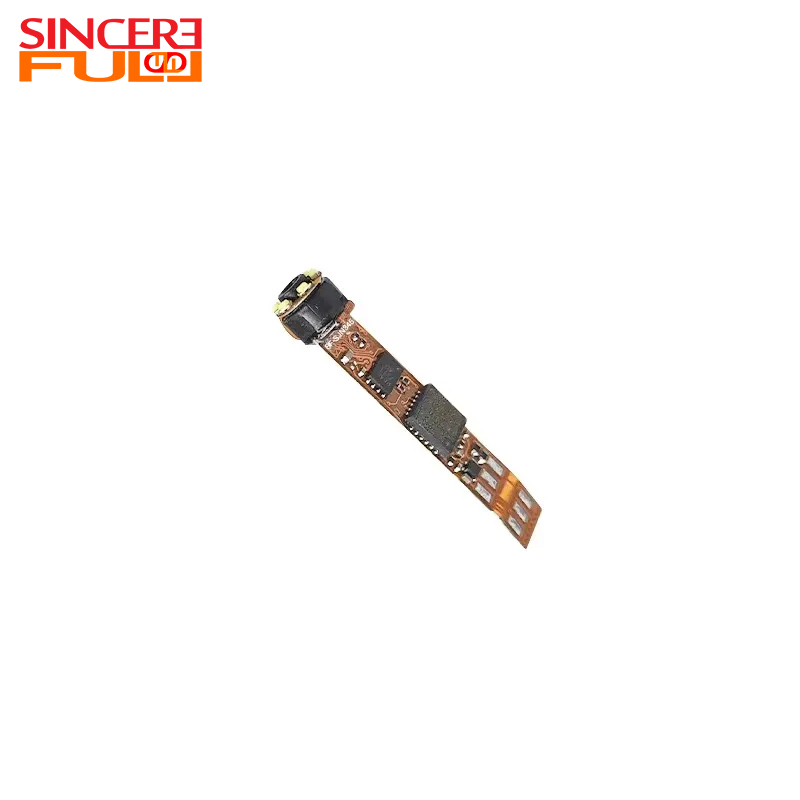

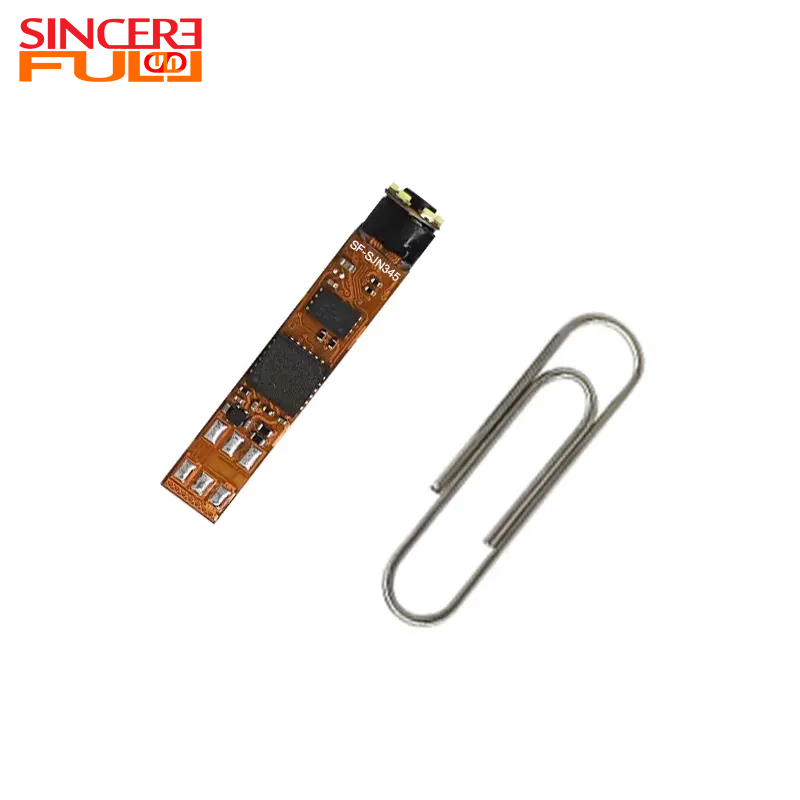

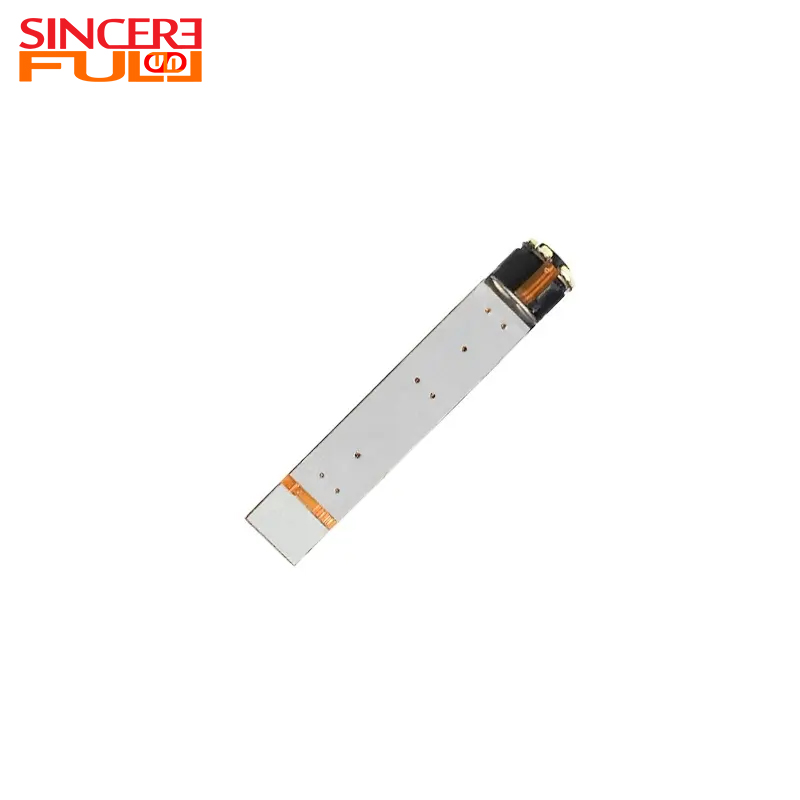

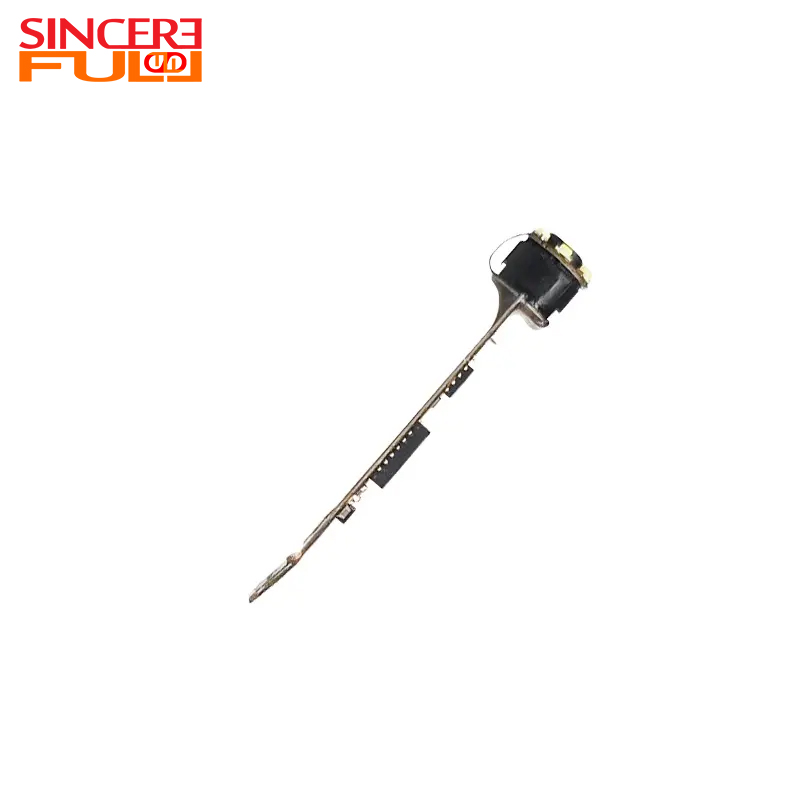

Questo modulo fotocamera per endoscopio con sensore CMOS con interfaccia USB a 5 pin da 0,3 MP è progettato specificamente per i requisiti di ispezione visiva all'interno di spazi ristretti. Il suo obiettivo progettuale principale è affrontare le sfide dell'acquisizione di immagini in ambienti ristretti e chiusi. Dotato del sensore BF20A6, offre una risoluzione di imaging di base di 0,3 MP e integra 6 LED ad alta luminosità come fonti di illuminazione supplementari per garantire un'acquisizione chiara delle informazioni sull'immagine all'interno di tubi o cavità prive di ingresso di luce naturale. Strutturalmente, il modulo utilizza la tecnologia PCB Rigid-Flex, con il diametro del corpo principale controllato con precisione a 4,5 mm (specifiche di 5,0 mm disponibili su richiesta), integrato da una lamiera di acciaio da 0,2 mm per rinforzo localizzato. La trasmissione dei dati e l'alimentazione avvengono tramite un'interfaccia USB a 5 pin. Il modulo è destinato principalmente all'acquisizione di immagini all'interno di spazi chiusi come tubi e cavità, adattandosi ai requisiti visivi di varie apparecchiature di ispezione endoscopica.

Vantaggio del prodotto ◢

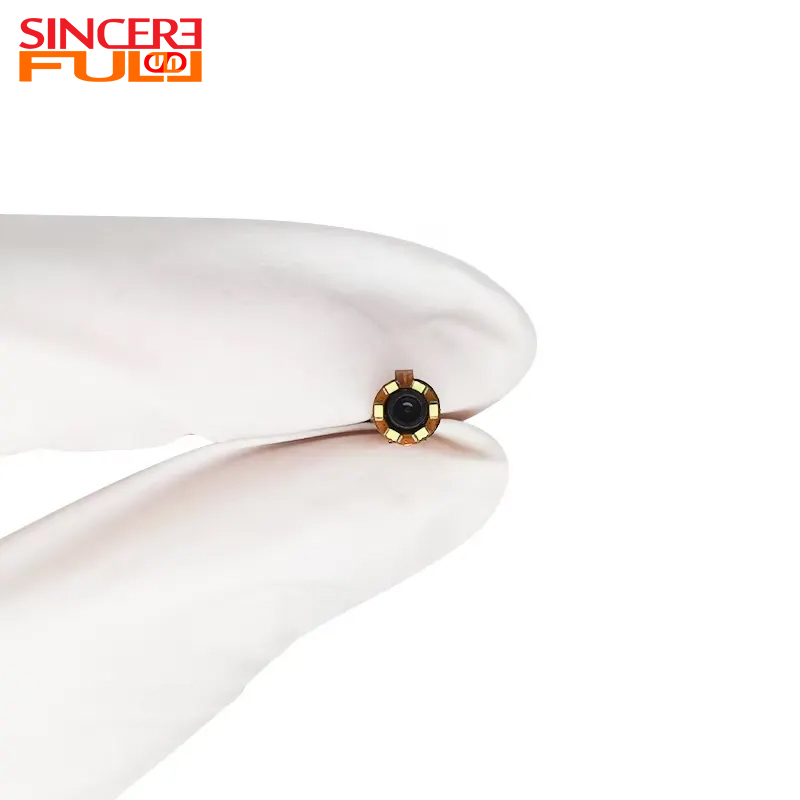

• 1.Design miniaturizzato: il diametro ultra-piccolo offre la fattibilità fisica per l'ingresso in tubi estremamente stretti e cavità esterne all'interno di strumenti di precisione, affrontando efficacemente i punti critici dell'applicazione in cui le sonde endoscopiche tradizionali non possono essere utilizzate a causa delle dimensioni eccessive.

• 2.Illuminazione integrata: il modulo integra 6 micro LED, fornendo un'illuminazione stabile e sufficiente per l'elemento fotosensibile, garantendo così luminosità e contrasto dell'immagine.

• 3.Interfaccia standardizzata: utilizza un'interfaccia USB universale a 5 pin per la trasmissione di segnali e alimentazione, offrendo funzionalità plug-and-play.

Parametri tecnici ◢

Nome del prodotto	Modulo fotocamera per endoscopio da 0,3 MP
Caratteristiche	Modulo telecamera per microendoscopio
Pixel	1,6um*1,6um
Sensore	Sensore BF20A6
Diametro	4,5 mm o 5 mm
Interfaccia	USB2.0
FOV	72°
Connettore	USB 5PIN
F.NO	2.8
Garanzia	10 anni

Applicazione del modulo telecamera per endoscopio ◢

1.Ispezione non distruttiva di condutture industriali: applicata per valutare le condizioni interne di vari tubi dell'acqua, del gas e del petrolio. Utilizzato per individuare ostruzioni, valutare la qualità della saldatura, identificare la corrosione e le crepe delle pareti interne, fornendo prove concrete per la manutenzione e la riparazione delle tubazioni.

2.Ispezione all'interno di macchinari e dispositivi elettronici di precisione: consente l'osservazione interna di fori o cavità profondi all'interno di blocchi motore, blocchi di valvole idrauliche e basi di strumenti di precisione. Nel campo dell'elettronica, può essere utilizzato per controllare le condizioni dei giunti di saldatura sul retro dei circuiti stampati e lo stato dei contatti dei connettori.

3.Esplorazione interna di strutture edilizie ed elettrodomestici: adatta per verificare il percorso interno delle tubazioni dopo le aperture nei muri e per controllare le situazioni di incastro durante la ristrutturazione. Può anche controllare condotti dell'aria condizionata, serbatoi dello scaldabagno, intercalari del cestello della lavatrice e altri interni di apparecchi per la diagnosi dei guasti o il recupero di oggetti estranei.

4.Applicazioni ausiliarie nell'assistenza medica e veterinaria limitata: ha il potenziale per l'osservazione di cavità naturali superficiali come la cavità orale e il condotto uditivo. In medicina veterinaria, può essere utilizzato per esaminare problemi orali o del condotto uditivo negli animali o per assistere in procedure semplici come la rimozione di corpi estranei.

Domande frequenti

1. Quali sono i tipi di interfaccia del modulo?

Le interfacce comuni includono USB 3.0, HDMI, SDI, ecc. Gli scenari industriali possono utilizzare interfacce di alimentazione PoE e i dispositivi medici sono interfacce di immagini mediche dedicate multi-integrate.

2. Quali sono le specifiche comuni della risoluzione del modulo telecamera dell'endoscopio?

Le risoluzioni tradizionali includono 720p, 1080p, 4K, ecc. I moduli di grado medico di solito richiedono più di 1080p per garantire l'accuratezza diagnostica, mentre i moduli industriali possono scegliere risoluzioni inferiori per ridurre i costi in base alla domanda. I moduli ad altissima risoluzione (come 4K) sono utilizzati principalmente nella chirurgia di precisione o nella ricerca scientifica.

3. In che modo il campo visivo (FOV) del modulo influisce sull'effetto di utilizzo?

L'angolo del campo visivo determina la portata dell'immagine. Il grandangolo è adatto per osservare una vasta area, ma il bordo potrebbe risultare distorto. Gli angoli stretti forniscono un'immagine più focalizzata. La selezione dovrebbe basarsi sullo scenario applicativo, come la chirurgia laparoscopica, campo visivo e dettaglio bilanciati di 70°-90° comunemente utilizzati.
