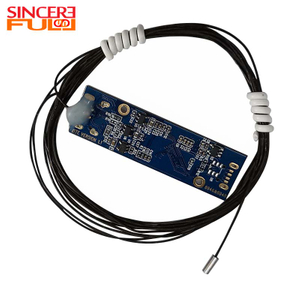

Esta série de módulos de câmera endoscópica separada com sensor CMOS OVM6946 de 1,5 mm e 0,16 MP foi projetada especificamente para observação microscópica de curto alcance em espaços estreitos. Construídos sobre uma base de hardware de um sensor de imagem de 1/18 de polegada e uma microlente ultra grande angular, os módulos alcançam aquisição de imagem estável mesmo em áreas confinadas. Com um diâmetro ultramicro de apenas 1,5 mm, eles rompem as limitações espaciais das sondas convencionais, acessando facilmente microcateteres, microfuros, lacunas extremamente estreitas e outras áreas que são inacessíveis ao equipamento normal, melhorando assim enormemente a acessibilidade à detecção. Enquanto isso, o campo de visão diagonal de 120° (87,5° horizontal) e a faixa de foco macro de 5–50 mm são perfeitamente adaptados às necessidades de observação de perto, garantindo captura de imagens nítidas, livres de ângulos mortos e em áreas limitadas em grandes áreas. Equipados com uma interface USB 2.0 e funcionalidade plug-and-play UVC, os módulos eliminam a necessidade de drivers adicionais, reduzindo significativamente o limite para integração de dispositivos. A série inclui dois submodelos: lente de visão reta e lente de visão lateral (SF-C16USB-D1.5-Side), ambas mantendo parâmetros de imagem principais consistentes, como resolução (400 × 400 pixels), taxa de quadros (30 fps), relação sinal-ruído (> 36,8 dB), faixa dinâmica (65,8 dB @ ganho de 4x), sensibilidade (1000 mV / Lux-sec), abertura (F5.0) e distorção de TV (<-11% @ 0,95 Campo). Eles diferem apenas na estrutura e no método de instalação para atender a diversos requisitos de integração de dispositivos. Especificamente, o modelo Side View adota uma estrutura de imagem emissora de luz lateral, permitindo a observação direta das paredes do tubo, paredes laterais da cavidade e superfícies verticais sem dobrar a sonda, expandindo ainda mais a adaptabilidade dos cenários de detecção. Toda a série suporta operação estável em uma ampla faixa de temperatura de -20°C ~ 70°C, com uma faixa de temperatura de imagem estável de 0°C ~ 50°C, permitindo operação contínua em ambientes industriais complexos. Com baixo consumo de energia de aproximadamente 0,6W (sem LED), é perfeitamente adequado para as necessidades energéticas de dispositivos endoscópicos portáteis e alimentados por bateria, alcançando um equilíbrio ideal entre miniaturização, alta adaptabilidade e alta estabilidade. Além disso, os módulos são equipados com um filtro passa-banda IR com corte de 50% em 665±10nm e a iluminância mínima é 0 lux quando o LED está ligado (se equipado). O tamanho da placa principal do SF-C16USB-D1.5-Side é 45×14mm com uma altura de soldagem lateral de 2,2mm e um comprimento de cabo opcional de 2,2 metros, enquanto o tamanho da câmera do modelo de visão direta pode ser 1,05×1,05×5,0mm (sem caixa de aço) ou D2,0×6,0mm (com caixa de aço opcional), com um cabo opcional de 2 metros e um tamanho de placa principal de 50×24mm.

1.Especificações unificadas: Ambos os módulos compartilham parâmetros de imagem principais idênticos, permitindo comutação contínua sem depuração extra, reduzindo custos de integração e manutenção.

2. Miniaturizado e fácil de implantar: com um sensor de 1/18 polegadas e 1,5 mm de diâmetro, ele acessa espaços estreitos facilmente, melhorando muito a acessibilidade de detecção.

3. Ampla temperatura e baixo consumo de energia: Operando a -20 ° C ~ 70 ° C com potência de 0,6 W (sem LED), ele se adapta a ambientes industriais complexos e dispositivos portáteis.

4. Observação eficiente de curto alcance: ângulo ultra amplo de 120 ° + foco macro de 5–50 mm garante imagens sem ângulo morto em espaços estreitos, aumentando a eficiência de detecção.
