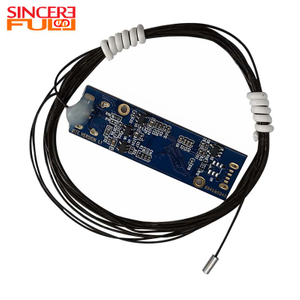

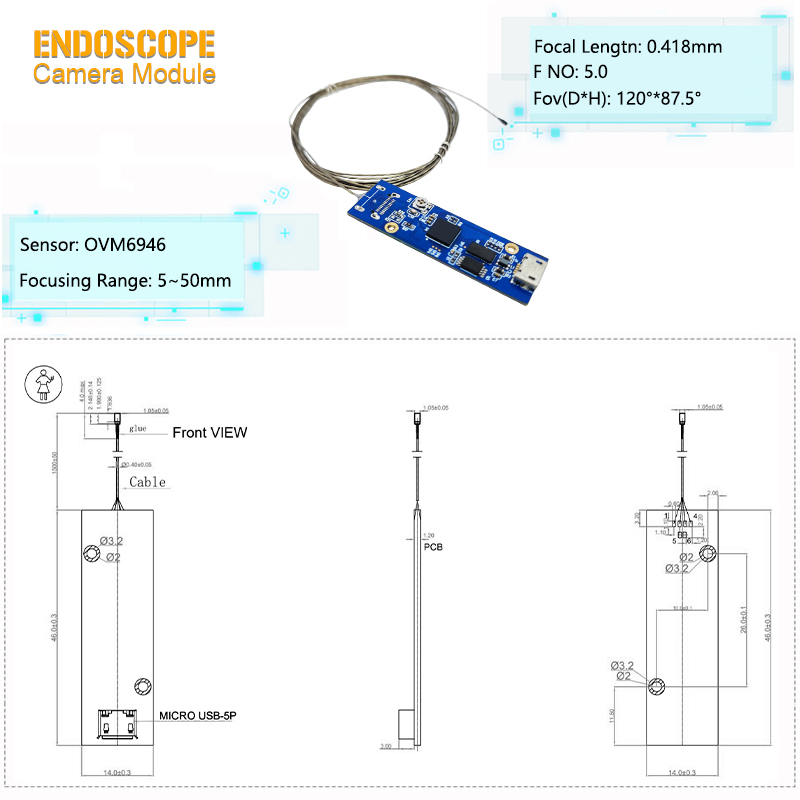

Diese separate Endoskopkameramodulserie mit 1,5 mm und 0,16 MP OVM6946 CMOS-Sensor wurde speziell für die mikroskopische Beobachtung im Nahbereich in engen Räumen entwickelt. Aufbauend auf der Hardware-Basis eines 1/18-Zoll-Bildsensors und eines Ultraweitwinkel-Mikroobjektivs erreichen die Module eine stabile Bilderfassung auch in begrenzten Bereichen. Mit einem Ultramikrodurchmesser von nur 1,5 mm durchbrechen sie die räumlichen Beschränkungen herkömmlicher Sonden und erreichen problemlos Mikrokatheter, Mikrolöcher, extrem enge Lücken und andere Bereiche, die für normale Geräte nicht zugänglich sind, wodurch die Zugänglichkeit der Erkennung erheblich verbessert wird. Das diagonale Sichtfeld von 120° (horizontal 87,5°) und der Makro-Fokussierbereich von 5–50 mm sind perfekt an die Anforderungen der Nahbeobachtung angepasst und gewährleisten eine großflächige, totwinkelfreie und klare Bildaufnahme auf engstem Raum. Ausgestattet mit einer USB2.0-Schnittstelle und UVC-Plug-and-Play-Funktionalität machen die Module den Bedarf an zusätzlichen Treibern überflüssig und senken den Schwellenwert für die Geräteintegration deutlich. Die Serie umfasst zwei Untermodelle: Straight View Lens und Side View Lens (SF-C16USB-D1.5-Side), die beide konsistente Kernbildparameter wie Auflösung (400 x 400 Pixel), Bildrate (30 fps), Signal-Rausch-Verhältnis (>36,8 dB), Dynamikbereich (65,8 dB bei 4-facher Verstärkung), Empfindlichkeit (1000 mV/Lux-Sek.), Blende (F5,0) und TV-Verzerrung beibehalten (<-11 % bei 0,95 Feld). Sie unterscheiden sich lediglich in der Struktur und der Installationsmethode, um den unterschiedlichen Anforderungen an die Geräteintegration gerecht zu werden. Insbesondere verfügt das Side View-Modell über eine seitliche lichtemittierende Bildgebungsstruktur, die eine direkte Beobachtung von Rohrwänden, Hohlraumseitenwänden und vertikalen Oberflächen ohne Biegen der Sonde ermöglicht und so die Anpassungsfähigkeit von Erkennungsszenarien weiter erweitert. Die gesamte Serie unterstützt einen stabilen Betrieb in einem weiten Temperaturbereich von -20 °C bis 70 °C, mit einem stabilen Bildtemperaturbereich von 0 °C bis 50 °C, was einen kontinuierlichen Betrieb in komplexen Industrieumgebungen ermöglicht. Mit einem geringen Stromverbrauch von ca. 0,6 W (ohne LED) ist es perfekt auf den Energiebedarf tragbarer und batteriebetriebener Endoskopgeräte abgestimmt und erreicht eine ideale Balance aus Miniaturisierung, hoher Anpassungsfähigkeit und hoher Stabilität. Darüber hinaus sind die Module mit einem IR-Bandpassfilter mit 50 % Sperre bei 665 ± 10 nm ausgestattet und die minimale Beleuchtungsstärke beträgt 0 Lux, wenn die LED eingeschaltet ist (falls vorhanden). Die Hauptplatinengröße des SF-C16USB-D1.5-Side beträgt 45×14 mm mit einer seitlichen Schweißhöhe von 2,2 mm und einer optionalen Kabellänge von 2,2 Metern, während die Kameragröße des Straight-View-Modells 1,05×1,05×5,0 mm (ohne Stahlgehäuse) oder D2,0×6,0 mm (mit optionalem Stahlgehäuse) betragen kann, mit einem optionalen 2-Meter-Kabel und einer Hauptplatinengröße von 50×24mm.

1. Einheitliche Spezifikationen: Beide Module nutzen identische Kern-Imaging-Parameter, was einen nahtlosen Wechsel ohne zusätzliches Debugging ermöglicht und so die Integrations- und Wartungskosten senkt.

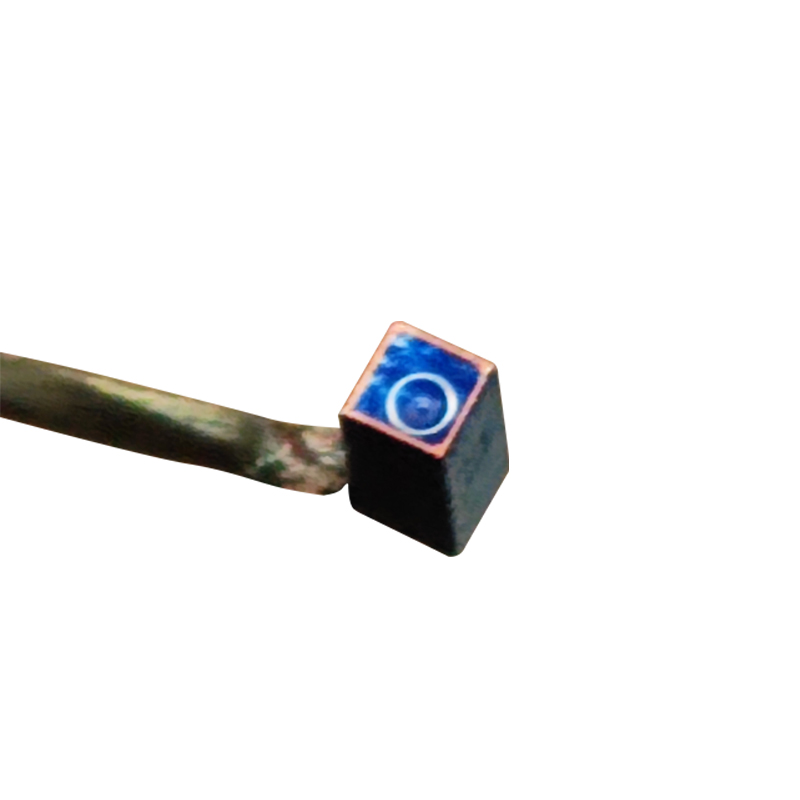

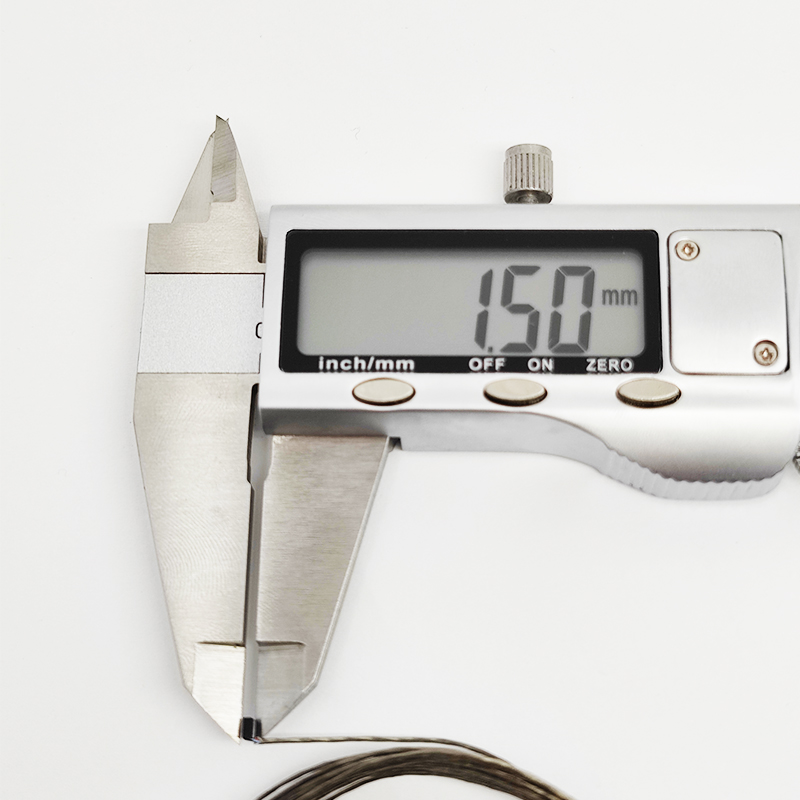

2.Miniaturisiert und einfach zu implementieren: Mit einem 1/18-Zoll-Sensor und einem Durchmesser von 1,5 mm gelangt es problemlos in enge Räume und verbessert so die Zugänglichkeit der Erkennung erheblich.

3. Großer Temperaturbereich und geringer Stromverbrauch: Betrieb bei -20 °C bis 70 °C mit 0,6 W Leistung (ohne LED), passt es sich an komplexe Industrieumgebungen und tragbare Geräte an.

4. Effiziente Nahbereichsbeobachtung: 120° Ultraweitwinkel + 5–50 mm Makrofokussierung sorgt für eine totwinkelfreie Bildgebung in engen Räumen und steigert die Erkennungseffizienz.
