3,3 mm-es OH01A10 LED endoszkóp kamera modul fül-orr-gégészet

Termék áttekintése

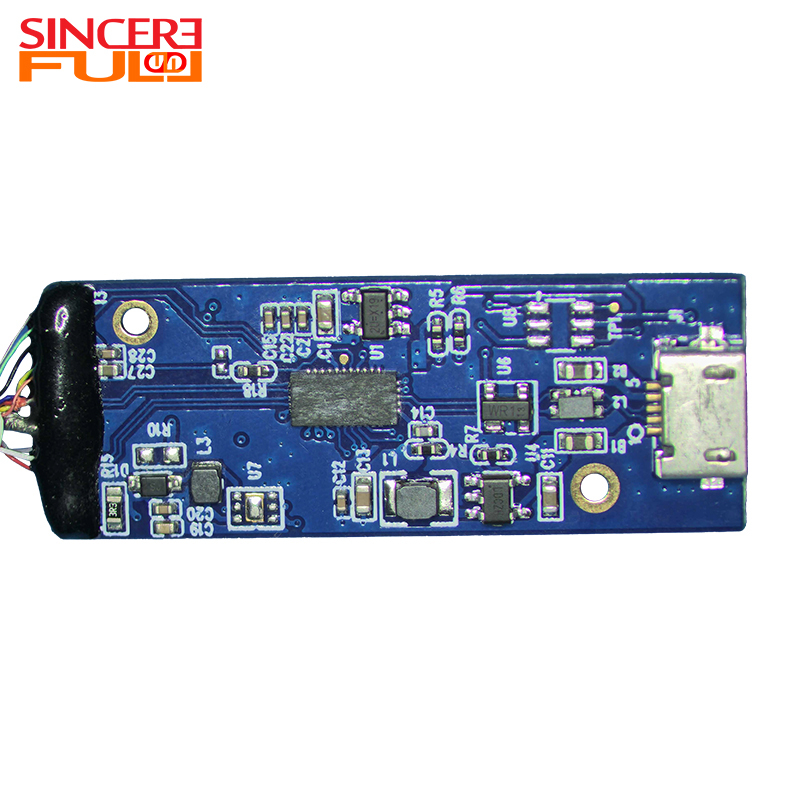

A SINCEREFIRST 3,3 mm-es OH01A10 orvosi USB2.0 endoszkópos kameramodul LED-fénnyel (Modell: SF-C1011USB-D3.3-720P60) a SINCEREFIRST nagy teljesítményű képalkotó megoldása, amelyet precíziós megjelenítésre terveztek szűk helyeken történő precíziós vizualizációra, beleértve az orvosi eszközök gyártóit és az ipari berendezéseket, valamint az ügyfelek számára személyre szabott vizsgálatokat. szolgáltatók. A fejlett OH01A10 színérzékelővel felszerelt mag egy innovatív osztott típusú struktúrát alkalmaz, nagy stabilitású huzalkötéssel csatlakozik a DSP feldolgozókártyához, és hatékony képkimenetet biztosít a Micro USB interfészen keresztül, kiegyensúlyozva a kiváló telepítési alkalmazkodóképességet és a stabil jelátvitelt a tömeggyártás integrációjához.

Főbb jellemzők és előnyök

Kiváló HD képalkotás rendkívül alacsony torzítással

A prémium OH01A10 érzékelővel működő 720P 60 képkocka/mp sebességű endoszkópos kameramodul sima, nagy felbontású videokimenetet biztosít, a TV torzítását -2%-on belül szabályozva az éldeformáció minimalizálása és a diagnosztikai pontosság maximalizálása érdekében. A 95°-os széles átlós látómező (DFOV) drasztikusan csökkenti a képalkotási holtfoltokat, lehetővé téve a vizsgált terület egyszeri teljes lefedését szűk helyeken, gyakori helyzetbeállítások nélkül. A 10-100 mm széles élességállítási tartomány támogatja az apró sérülések és precíziós alkatrészhibák 10 mm-es rövid távú rögzítését, valamint a 100 mm-es nagy távolságú, teljes terület monitorozását, alkalmazkodva a különféle ellenőrzési igényekhez.

Ultra-kompakt kialakítás a szűk átvilágításhoz

Mindössze 3,3 mm-es teljes átmérőjével, 1,25 mm-es rövidfókuszú lencsével és F3,58 optikai konfigurációval párosítva ez a miniatűr endoszkóp kameramodul könnyen hozzáfér az ultra keskeny lumenekhez és a nehezen elérhető belső terekhez orvosi és ipari forgatókönyvekben. Az osztott típusú kialakítás rendkívüli rugalmasságot kínál a különféle kézi és fix endoszkópos eszközökbe történő integráláshoz, csökkentve ezzel az ügyfelek új termékeinek fejlesztési ciklusát.

Megbízható megfelelőség és gyártási konzisztencia

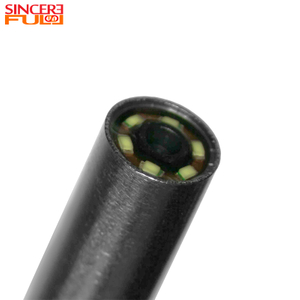

Ez a modul támogatja az opcionális 4 nagy fényerejű 0201 LED-es töltőlámpát, hogy egyenletes megvilágítást biztosítson gyenge megvilágítású in vivo vagy zárt ipari környezetben. Az SMT és AA (Active Alignment) eljárásokkal gyártva garantálja a következetes képalkotást a mikron szintű kalibráció révén. Átment a CE, FCC, RoHS és Reach nemzetközi tanúsítványokon, teljes mértékben megfelel a globális orvosi és ipari piacra jutási követelményeknek, és csökkenti a tömeges beszerzést végző ügyfelek megfelelési költségeit.

Műszaki előírások

Paraméter	Specifikáció
Termék neve	3,3 mm-es miniatűr endoszkópos kameramodul LED-del
Érzékelő	OH01A10
DSP	USB
Teljes átmérő	3,3 mm (±0,1 mm tűrés)
Gyújtótávolság	1,25 mm
F Szám	3.58
FOV (D)	95°
TV torzítás	＜-2%
Fókusz tartomány	10mm ~ 100mm
Opcionális LED	4db 0201 nagy fényerejű LED
Alapvető tolerancia	±0,1 mm

Alkalmazási forgatókönyvek

Orvosi diagnosztika és minimálisan invazív sebészet : Ideális fül-orr-gégészeti eljárásokhoz, beleértve az arcüreg-vizsgálatokat, a hangszál-vizsgálatokat és a gyermekgyógyászati ​​bronchoszkópiát, valamint a laparoszkópos és artroszkópos, minimálisan invazív műtéteket, egyértelmű valós idejű megjelenítést biztosítva a precíz működéshez.

Ipari precíziós ellenőrzés : Alkalmas precíziós mechanikai alkatrészek hibáinak észlelésére, kis átmérőjű csővezetékek belső ellenőrzésére, valamint repülőgép- és autóalkatrészek roncsolásmentes tesztelésére, olyan szűk helyekhez való hozzáférésre, amelyeket a hagyományos érzékelőberendezések nem tudnak elérni.

GYIK

1. kérdés: Mi teszi ezt a 3,3 mm-es endoszkópos kameramodult ideálissá a minimálisan invazív orvostechnikai eszközök gyártói számára?

V1: Ultrakompakt, 3,3 mm-es átmérője minimálisra csökkenti a páciens traumáját az invazív beavatkozások során, míg a 95° széles FOV, 10-100 mm széles fókusztartomány és <-2%-os alacsony torzítás biztosítja a pontos és hatékony diagnózist. A tanúsítvánnyal kompatibilis kialakítás, az egyszerű integráció érdekében osztott típusú szerkezet és a tömeggyártás egységessége szintén csökkenti az ügyfelek fejlesztési és piacra jutási költségeit, így tökéletes az orvosi endoszkópos készülékekbe történő kötegelt integrációhoz.

2. kérdés: Hogyan tartja meg a modul a stabil képalkotást gyenge megvilágítású orvosi környezetben?

A2: Fel van szerelve egy opcionális 4db 0201 nagy fényerejű LED töltőfényrendszerrel az egyenletes megvilágítás érdekében sötét in vivo környezetben, párosítva a nagy érzékenységű OH01A10 érzékelővel és a DSP beépített zajcsökkentő algoritmussal, amely hatékonyan csökkenti a képzajt gyenge fényviszonyok mellett, és tiszta, árnyékmentes képalkotást biztosít a megbízható diagnózis érdekében.

Felhívás cselekvésre

Készen áll arra, hogy integrálja nagy teljesítményű OH01A10 orvosi endoszkóp kamera modulunkat orvosi vagy ipari ellenőrző eszközeibe? Lépjen kapcsolatba professzionális csapatunkkal még ma, és kérjen személyre szabott tömeges árajánlatot, ingyenes mintakonzultációt és teljes körű OEM/ODM műszaki támogatást. Szigorú tétel-minőség-ellenőrzést és versenyképes árakat kínálunk a tömegtermelés és a projekt testreszabási igényeinek kielégítésére.
