SF-SJYL0320-3D+SF-SJM73115
ELŐSZÖR őszintén

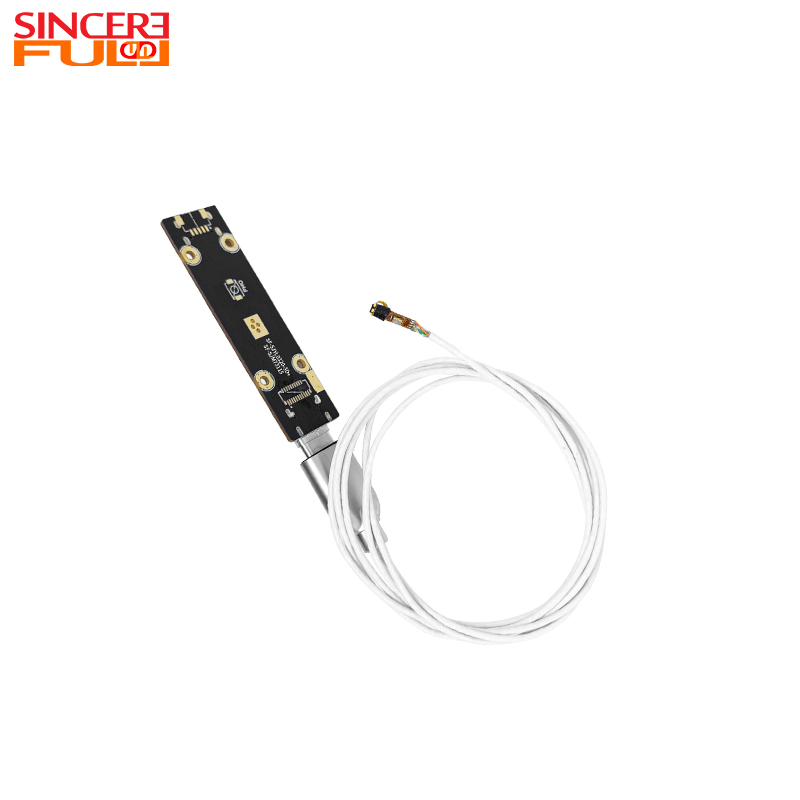

Ez a 3,1 mm-es 3D ES101, széles látószögű, elkülönített USB endoszkópos kameramodul olyan kompakt vizsgálóeszközökhöz készült, amelyek széles, közeli jelenetlefedettséget igényelnek. D140°-os látómezeje a keskeny látószögű, kis átmérőjű moduloktól eltérő szerepet kölcsönöz ennek a modellnek, míg hat 0201-es LED helyi megvilágítást biztosít az elülső rész körül.

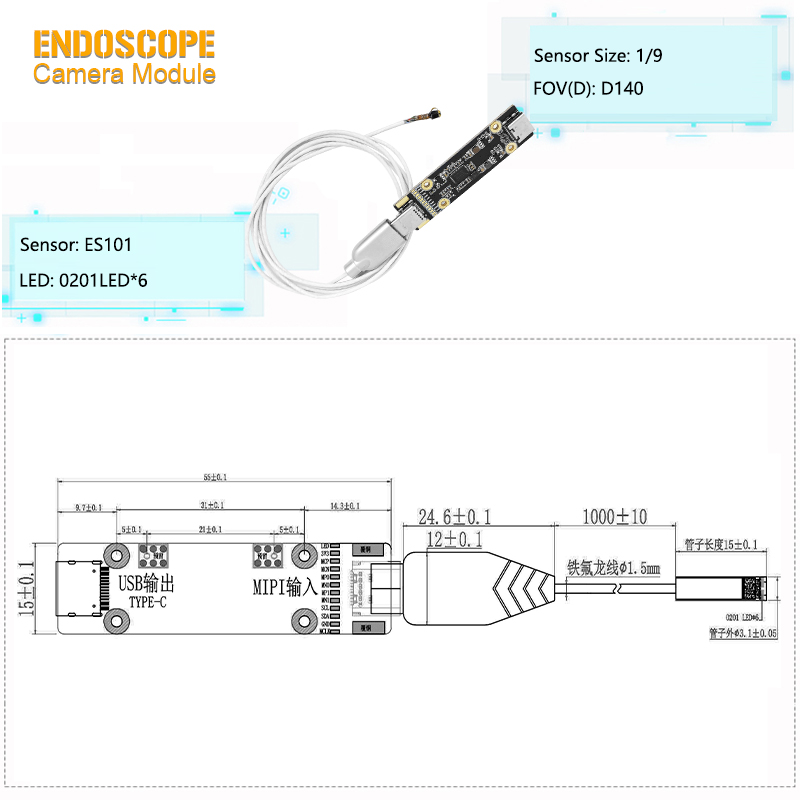

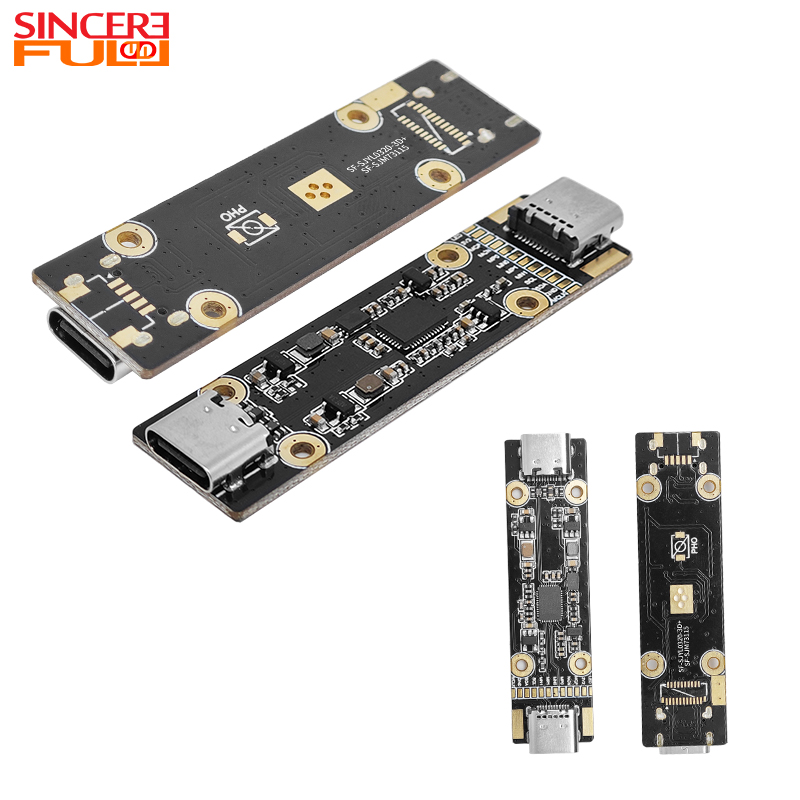

Az elválasztott architektúra egy 1 méteres teflon kábelt használ a kompakt képalkotó rész csatlakoztatásához egy MIPI bemenettel és USB kimenettel rendelkező kártyához Type-C interfészen keresztül. Különbség: Ezt a modellt elsősorban akkor választják, ha kompakt 3,1 mm-es szerkezetre és nagyon széles D140°-os lefedettségre van szükség. |
 |
Kiválasztási követelmény |
Szabványos konfiguráció |
Kiválasztás Megjegyzés |
Bejárati tér |
3,1 mm-es modulirány |
Erősítse meg a teljes előlapi hézagot és a kábelátmenetet a végső eszközben. |
Szükséges fedezet |
D140° látómező |
Használja ezt a modellt, ha a jelenet széles lefedettsége fontosabb, mint az alacsony geometriai torzítás. |
Eszköz elrendezése |
Külön képalkotó rész és USB kártya |
Ellenőrizze, hogy a tábla és az 1 m-es kábel hol helyezhető el a terméken belül. |
Világítás |
6 × 0201 LED |
Erősítse meg a cél fényvisszaverő képességét és azt, hogy az elülső világítás megfelelő-e a várható távolsághoz. |
Gazda kapcsolat |
C típusú kártya USB kimenettel |
Erősítse meg a gazdagépoldali USB architektúrát és a csatlakozó helyzetét. |
1. 3,1 mm-es kompakt átmérő – támogatja az ellenőrző eszköz integrációját, ha az előlap helye korlátozott.
2. D140° széles nézet – szélesebb, közeli jelenetet rögzít egyetlen képkockában, így csökkenti az eszköz áthelyezésének szükségességét a lefedettség érdekében.
3. Hat 0201 LED – integrált megvilágítást biztosít a kompakt előlap körül.
4. Elválasztott architektúra – lehetővé teszi a képalkotó rész és az USB-feldolgozó kártya egymástól való elhelyezését.
5. 1 m-es teflon kábel – meghatározott hosszúságot biztosít a kompakt elülső rész és a feldolgozókártya között.
A D140°-os látómező akkor lehet értékes, ha az eszköznek többet kell látnia a környező üregből vagy csatornából egy képkockán belül. A kompromisszum az, hogy nem az ultraszéles optika az első választás a geometriaérzékeny mérésekhez. Ezért ezt a modellt lefedettségre és kompakt hozzáférésre kell választani, nem pedig alacsony torzítású méretvizsgálathoz.
Termék neve |
Külön endoszkóp kamera modul |
Érzékelő |
ES101 CMOS érzékelő |
Érzékelő mérete |
1/9 hüvelyk |
Pixel |
1,4 µm × 1,4 µm |
Felbontás |
1000x1000 |
Felület |
USB 2.0 |
Átmérő |
3,1 mm |
FOV |
140° |
Kimeneti formátum |
10 bit/8 bites RAW |
LED |
6 db LED |
| Írja be | Külön endoszkóp kamera modul |
1. Micro Pipeline 3D endoszkópia: 3D képalkotásra és mikroszondára támaszkodva észleli a 3D morfológiát, a 3,1 mm átmérőjű csővezetékek belső falainak hibáit és deformációit.
2. Minimálisan invazív orvosi 3D látás: Sztereó látást biztosít a minimálisan invazív sebészeti műszerek számára, egyértelműen mutatja a szövetmélységet a művelet pontosságának javítása érdekében.
3. Ipari precíziós 3D mérés: 3D mérési képességével érintésmentes 3D mérést és minőségi megítélést végez mikroelemek és forrasztott kötések esetében.
4. Tudományos kutatás Mikro sztereó megfigyelés: 3D képalkotásra és anyagok és mikrostruktúrák elemzésére használják, nagy pontosságú alapkutatási igényeket kielégítve.
Igen, szabványos C típusú interfészt és USB2.0 UVC protokollt használ a valódi plug-and-play csatlakozáshoz Windows, Android és orvosi táblagépekkel – nincs szükség illesztőprogram telepítésére.
A 3,1 mm átmérőjű lencsemodulba hat fehér LED van beépítve, amelyek önálló megvilágítást biztosítanak. Ez megszünteti a külső fényvezetőket, és csökkenti az invazivitást szűk helyeken.
A modul támogatja a YUV (tömörítetlen) és az MJPEG (tömörített) videó kimeneti formátumokat is, lehetővé téve a felhasználók számára, hogy a képminőség és a sávszélesség követelményei alapján válasszanak.
5. A termék megszerezte a nemzetközi tanúsítványokat?
Igen, több nemzetközi teszten és tanúsítványon ment át, mint például a CE, FCC, RoHS és Reach, megfelelve a globális piacra jutási követelményeknek.
CTA
Kérjük, adja meg a rendelkezésre álló átmérőt, a célméretet, a munkatávolságot, a szükséges lefedettséget, a torzítástűrést, a kábel útvonalát és az USB-kártya helyét. Ezt követően áttekinthetjük, hogy a 3,1 mm-es D140°-os elválasztott szerkezet illeszkedik-e a készülékhez.
