SF-C16USB-D2.0 D120
ELŐSZÖR őszintén
|

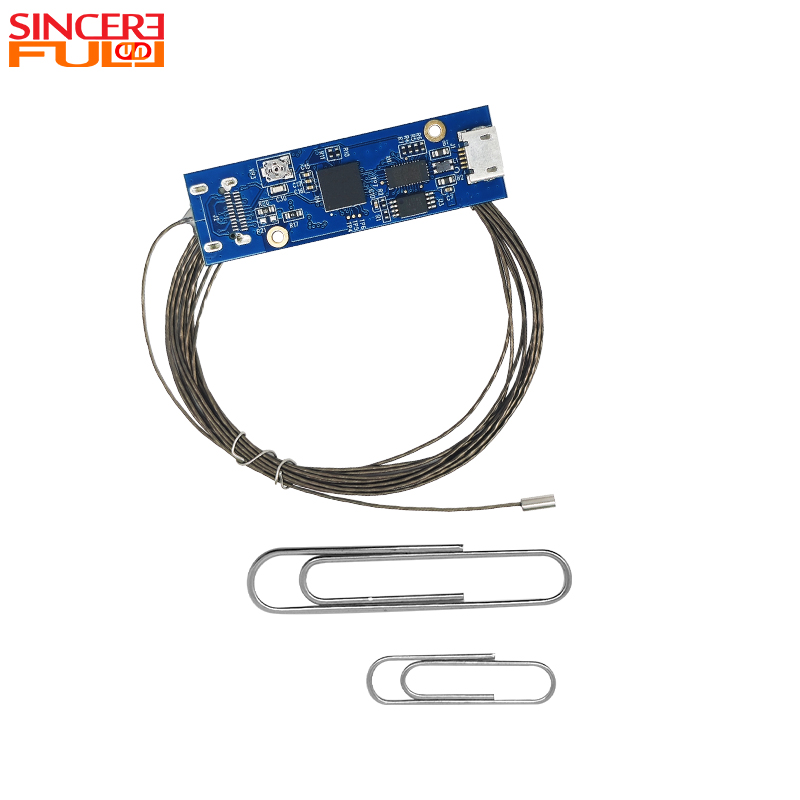

Ez a 2,0 mm átmérőjű, széles látószögű OVM6946 CMOS érzékelő USB2.0 UVC endoszkóp kameramodul OVM6946 érzékelővel és USB2.0 UVC plug-and-play megoldással rendelkezik, amely 400 × 400 @ 30 képkocka/mp nagy felbontású képeket biztosít. 120°-os ultraszéles látószögű optikai kialakítást alkalmaz, támogatja a precíz fókuszálást 5–50 mm-es ultraközeli tartományban, és 4, egymástól függetlenül vezérelhető LED-del párosul a kiegészítő világításhoz. Ezenkívül acél burkolattal rendelkezik, IP67 besorolású por- és vízállósággal, a modul ideális ipari felhasználást biztosít, így a zord csővezetékes körülmények között is ideális. karbantartás. Kompakt és plug-and-play, könnyen hozzáférhet apró helyekre a vizuális ellenőrzéshez, széles képlefedettséggel, tiszta és stabil képalkotással, ami nagymértékben javítja a mikroforgatókönyv-felismerés hatékonyságát, és megfelel az RoHS szabványoknak.
|
 |
Ultrakompakt, 2,0 mm átmérőjű, könnyen hozzáférhető kis helyekre
120°-os ultraszéles szög, nagy egykockás lefedettséggel és nagyobb ellenőrzési hatékonysággal
5–50 mm-es makró precíz élességállítás, amely tisztább közeli képeket tesz lehetővé
UVC plug-and-play, több platformmal kompatibilis a gyors integráció érdekében
4 független LED a kiegészítő megvilágításhoz, stabil képalkotást biztosítva gyenge fényviszonyok mellett is
Mikrocsatornás vizsgálat: Mikroáramlási csatornák és mikrokatéterek belső falának vizsgálatára szolgál, lehetővé téve az eltömődések, sérülések és a belső fal állapotának megfigyelését.
Precíziós alkatrészellenőrzés: A mikroalkatrészek és forrasztott forrasztási kötések közeli hibafelismerésére és minőségi megítélésére használják.
Minimálisan invazív orvosi feltárás: Kis üregekhez és minimálisan invazív műszerekhez használják a stabil közeli képalkotás érdekében.
Miniatűr műszerintegráció: A hordozható mikroérzékelő berendezések és kísérleti eszközök központi képalkotó moduljaként használják.
Kulcsszavak |
4db LED endoszkóp kamera modul |
Érzékelő |
OVM6946 |
LED |
4db LED |
FOV (D*H*V) |
120°*87,5° |
Fókusz tartomány |
5-50 mm |
Gyújtótávolság |
0,418 mm |
Formátum |
YUV&MJPEG |
TV torzítás |
<-11% |
Kimenet |
USB2.0 UVC |
F Szám |
5.0 |
Felbontás |
400*400 |
Jellemzők |
Mini endoszkóp kamera |
| Vízálló | IP67 |
1. Mik a méretkövetelmények a 2,0 mm-es szondához?
Az ellenőrző csatornának legalább 2,0 mm-es belső átmérőre (ID) van szüksége a szonda befogadásához, ami biztosítja a sima behelyezést és az akadálytalan képalkotást.
2. Hogyan hat az 5–50 mm-es fókusztartomány a képalkotásra?
Az extrém közeli alkalmazásokhoz optimalizálva ez a tartomány 5–50 mm-es csúcsélességet biztosít. A képélesség ezen a zónán túl gyengül, így a modul kifejezetten alkalmas közeli vizsgálatra.
3.Mi a mérnöki jelentősége a < -11%-os torzításnak?
A szándékos negatív torzítás egy stratégiai kompromisszum, amely maximalizálja a látómezőt (FOV) az ultrakompakt optikai egységen belül, egyensúlyba hozva a méretkorlátokat a vizuális lefedettséggel.
4.Mi az elválasztott szerkezet funkcionális értéke?
A szondának az alaplapról való fizikai leválasztásával a kialakítás lehetővé teszi a telepítést keskeny helyeken és mély üregekben, jelentősen növelve a telepítési rugalmasságot.
