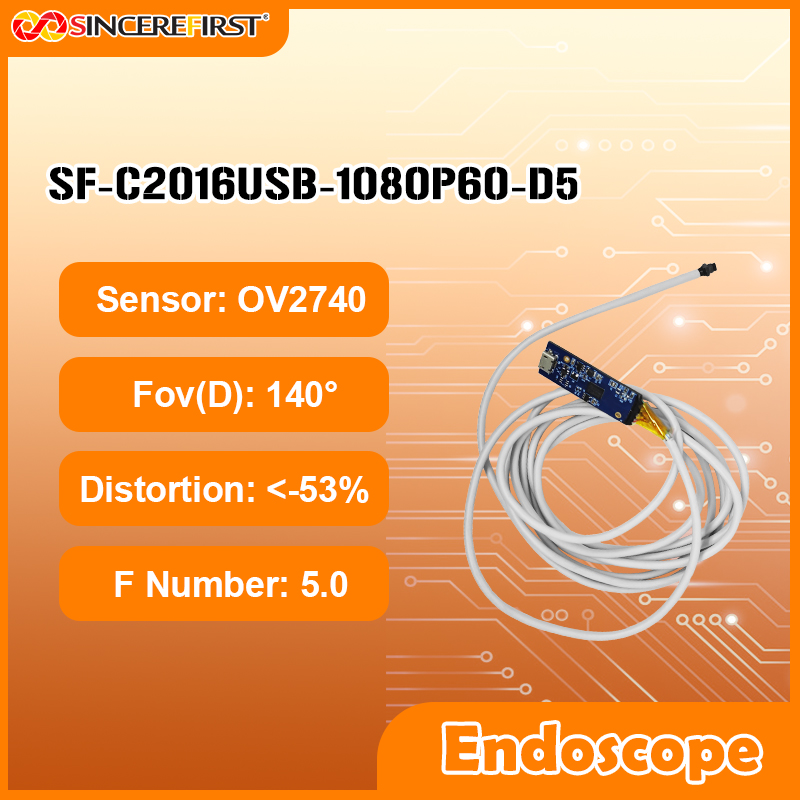

SF-C2016USB-1080P60-D5
תחילה בכנות
זהו 1080P 60fps Wide Angle USB2.0 ממשק UVC Protocol OV2740 חיישן אנדוסקופ מצלמה מודול. הוא כולל שבב DSP ייעודי התומך בפרוטוקול USB2.0 UVC, תוך שימוש בממשק USB 4 פינים לשידור עוצמה ואותות משולבים. תואם עם פלט YUV ו-MJPEG כפול, הוא מספק הדמיה חלקה בקצב פריימים גבוה של 60 פריימים לשנייה ברזולוציית 1080P. מבחינה אופטית, הוא משתמש בעיצוב 1.29 מ'מ בפוקוס קצר באורך מוקד קבוע ומותאם למרחק עבודה של 8-80 מ'מ. בתוך זה בטווח של, ניתן ללכוד נושאים בפרטים חדים ללא מיקוד ידני. עיוות הטלוויזיה נשלט ב-53%, ועומד בדרישות סובלנות עיוותים ספציפיות להדמיה מטווח קרוב. מימדים מבניים קריטיים נשלטים בקפדנות בתוך סובלנות של ±0.1 מ'מ. הרכיבים מסודרים בקפידה ועומדים בתקני הסביבה RoHS. ללא תאורת LED משולבת או איטום מים, הוא מתמקד ביישומים מיוחדים הדורשים 1080P@60fps וביצועי מיקוד קבוע בטווח קרוב - כגון בדיקת קו תעשייתי במהירות גבוהה, צילום מאקרו בחדות גבוהה והדמיית דגימות מעבדה. העיצוב שלו ב-Plug-and-Play, ללא מנהלי התקנים, מאפשר אינטגרציה מהירה עם פלטפורמות בקרה תעשייתיות ומערכות הפעלה שונות. |
 |
יתרון המוצר ◢
1. ביצועי ליבה: תומך עד 1080P@60fps פלט בהבחנה גבוהה, קצב פריימים גבוה עם פורמטים כפולים של YUV ו-MJPEG. ברירת המחדל של כיוון התמונה הוא לרוחב. עיוות טלוויזיה <-53%, עומד בדרישות סובלנות עיוותים להדמיה מטווח קרוב.
2. פרמטרים אופטיים: עיצוב במיקוד קבוע עם טווח מוקד של 8-80 מ'מ ואורך מוקד של 1.29 מ'מ, תוכנן ללכידה מטווח קרוב. אין מפרט מפורש של זווית שדה ראייה.
3. ממשקים וחומרה: ממשק USB 4 פינים עם הגדרות פינים: 5V, GND, DP, DM. ספק כוח משולב והעברת אותות. כולל שבב DSP ייעודי מסוג USB 2.0 UVC בשילוב עם עדשת לכידה וחיישן מיוחדים.
4. מפרטים מבניים: סובלנות מידות בסיס ±0.1 מ'מ, מידות קריטיות מסומנות במדויק. פריסת PCB מסודרת. אין אור מילוי LED או עיצוב איטום. עומד בתקני RoHS.
5. תכונות ליבה: פעולת הכנס והפעל ללא דרייברים נוספים. מתמקד בהדמיה בחדות גבוהה ובמהירות גבוהה מטווח קרוב. מודול מיוחד המותאם ליישומי נישה.
1. בדיקה ויזואלית במהירות גבוהה לקווי ייצור תעשייתיים: אידיאלי לאיתור פגמים קוסמטיים ומדידת מידות ברכיבים אלקטרוניים וחלקים מדויקים. פלט קצב פריימים גבוה של 1080P@60fps לוכד בבירור פרטים דינמיים של מטרות הנעות במהירות, בעוד שטווח אורך המוקד הקבוע של 8-80 מ'מ מתאים למרחקי עבודה נפוצים בקווי ייצור.
2. צילום מאקרו בחדות גבוהה והדמיה לדוגמה: אידיאלי ללכידת תמונות ברזולוציה גבוהה של דגימות ביולוגיות במעבדה, טקסטורות של פני חומר ומבנים מיקרוסקופיים. אורך המוקד הקצר של 1.29 מ'מ שומר על רזולוציה גבוהה במרחקים קרובים, ועומד בדרישות מחקר מדעי ובדיקת איכות לשעתוק מיקרוסקופי מפורט.
3. מערכת הדמיה במהירות גבוהה לשולחן העבודה: אידיאלית לסריקת מסמכים, לכידת קבלות והקלטת וידאו בשולחן העבודה. פעולת Plug-and-Play באמצעות פרוטוקול UVC ללא נהג. פלט כפול בפורמט YUV/MJPEG מבטיח תאימות עם תוכנות לכידה מגוונות, משפר את הפרודוקטיביות של שולחן העבודה ויעילות העיבוד הדיגיטלי.
4. פתרון ראייה דינמית לטווח קרוב למכשיר קומפקטי: משתלב בצורה חלקה בציוד תצפית עזר רפואי, מסופי שירות עצמי ומכשירי בדיקה משובצים. המבנה הקומפקטי ובקרת הסובלנות המדויקת שלו מקלים על הרכבת המערכת. קצב פריימים גבוה של 60 פריימים לשנייה מבטיח הדמיה דינמית חלקה, מה שהופך אותו לאידיאלי עבור ציוד מיוחד הדורש גם ביצועים בזמן אמת וגם בהירות גבוהה.
פרמטרים טכניים ◢
שם המוצר |
מודול מצלמת אנדוסקופ 5 מ'מ |
תכונות |
מצלמת אנדוסקופ בדיקה 5 מ'מ |
פיקסל |
8MP |
חיישן |
OV2740 OmniVision |
מִמְשָׁק |
USB2.0 UVC |
טווח פוקוס |
8-80 מ'מ |
אורך מוקד |
1.29 מ'מ |
סִימָן מִסחָרִי |
תחילה כנה |
Fov(D) |
140° |
עיוות טלוויזיה |
<-53% |
שאלות נפוצות ◢
1. היתרונות של מודולי אנדוסקופ בסיוע בינה מלאכותית?
הוא משלב סימון נגעים בזמן אמת, ניווט כירורגי, חשיפה אוטומטית ופונקציות אחרות, ומסתמך על שבב מחשוב קצה כדי להשיג עיבוד חביון נמוך.
2. כיצד לנקות את עדשת מצלמת האנדוסקופ?
השתמש במטלית רכה סטרילית ובחומר לניקוי עדשות מיוחד כדי למנוע נזקי אלכוהול לציפוי. ניתן לפוצץ מודולים תעשייתיים באוויר כדי להסיר אבק, יש לשלב את סביבת השמן עם ממס עמיד בשמן.
3. מהן התכונות של מודול האנדוסקופ הדנטלי?
טבעת LED משולבת בעיבוד צבע גבוה, רזולוציה ≥1080p, חלקן מצוידות בעיצוב כף יד אלחוטי, קלה לצילום מרובת זוויות בפה ולחיבור למערכת האבחון והטיפול.
4. מהם פרמטרי העיוות של המודול?
עיוות טלוויזיה <-53%, עמידה בדרישות סובלנות עיוותים להדמיה מטווח קרוב ומילוי צורכי הדמיה בתרחישים מיוחדים.
5. האם המודול עומד בתקנים סביבתיים?
המוצר עומד בסטנדרטים הסביבתיים של RoHS, כאשר פריסת הרכיבים עומדת במפרטים, עונה על דרישות התעשייה לייצור ושימוש באחריות סביבתית.
6. מהם תרחישי הליבה של יישומים עבור מודול זה?
יישום ליבה עבור תרחישי הדמיה בהבחנה גבוהה בטווח קרוב של 8~80 מ'מ במהירות גבוהה, כגון: - בדיקה במהירות גבוהה של מיקרו-רכיבים תעשייתיים - צילום מאקרו בחדות גבוהה - הדמיה במהירות גבוהה של דגימות מעבדה מדויקות.
7. באיזה ממשק משתמש המודול? האם זה דורש התקנת דרייבר?
כולל ממשק USB 4 פינים עם פרוטוקול USB 2.0 UVC. הכנס והפעל ללא צורך במנהלי התקנים. תואם ישירות להתקני חומרה מיינסטרים כמו מחשבים ומערכות בקרה תעשייתיות.
