מודול אנדוסקופ 3.1 מ'מ 3D AF: מדריך בחירה לבדיקת מיקרו-חלל

בבדיקת תלת מימד של מיקרו-צינור, ראייה סטריאוסקופית רפואית זעיר פולשנית ומדידות דיוק תעשייתיות, אנדוסקופים דו-ממדיים מסורתיים יכולים לספק רק תמונות שטוחות, חסרות מידע עומק וקווי מתאר תלת-ממדיים, מה שמקשה על שיקול הדעת של גודל הפגם ומגביל את הדיוק התפעולי. כאשר משימת הבדיקה דורשת 'לראות עומק', מודול הכולל קוטר אולטרה מיקרו של 3.1 מ'מ, מבנה מפוצל, מיקוד אוטומטי של VCM, זווית רחבה במיוחד של 140° והדמיה סטריאוסקופית תלת מימדית הופך לפתרון חדשני שכדאי להעריך. מאמר זה מספק מסגרת בחירה ברורה מארבעה מימדים - עקרונות הדמיה תלת-ממדית, גודל פיזי, מיקוד אוטומטי ושדה ראייה, וממשק ואינטגרציה - תוך שילוב מונחי מפתח כגון מודול מצלמת אנדוסקופ, מודול מצלמת אנדוסקופ מותאם אישית, מצלמת אנדוסקופ usb, מודול מצלמה רחב זווית ומודול מצלמה מיני כדי לעזור לך להתאים במדויק את צורכי בדיקת מיקרו-חלל 3D.

1. הדמיה סטריאוסקופית תלת מימדית: משטוח לעומק

שלב ראשון: קבע אם משימת הבדיקה דורשת מידע עומק, מדידת קווי מתאר או מיקום מרחבי.

מודול זה משתמש ברכישה סינכרונית של נתיב אופטי כפול כדי להוציא תמונות סטריאוסקופיות תלת-ממדיות, לשחזר במדויק את עומק האובייקט, קו המתאר והעיוות, ומספק יכולות מדידה סטריאו שחסרות לאנדוסקופים דו-ממדיים מסורתיים. כפתרון 3D מקצועי בין מוצרי מודול מצלמות אנדוסקופ , הערך ההנדסי שלו טמון ב:

• מדידת עומק של פגמים מיקרו, נפח בורות, או גובה של בליטות, מתאים לבדיקת איכות חלק מדויקת והערכת מורפולוגיה של מפרק הלחמה.

• בניתוח זעיר פולשני, מתן תפיסת עומק רקמות כדי לעזור למנתחים לשפוט במדויק את המיקום היחסי של מכשירים ורקמות, תוך הפחתת סיכונים תפעוליים.

• בהשוואה לפתרונות דו-ממדיים חד-מימדיים, הדמיה תלת-ממדית מבטלת עמימות חזותית, מה שהופך אותו למתאים במיוחד להנחיית רובוט או בדיקה אוטומטית הדורשת מיקום מרחבי.

בעת הבחירה, העריכו: אם יש צורך רק בצבע פני השטח, מרקם או מורפולוגיה גסה, פתרון דו-ממדי הוא חסכוני יותר; אבל עבור מדידה ממדית, הערכת עומק או ניווט סטריאוסקופי, יש צורך בתלת מימד. פלט התלת-ממד דורש תצוגת תלת-ממד תואמת או עיבוד אלגוריתם - אשר את יכולת הקצה האחורי לפני הבחירה.

2. גודל פיזי: 3.1 מ'מ מיקרו פרוב ומבנה מפוצל

שלב שני: הערך את הקוטר הפנימי המינימלי של ערוץ היעד ואת אילוצי החלל הפנימיים של המכשיר.

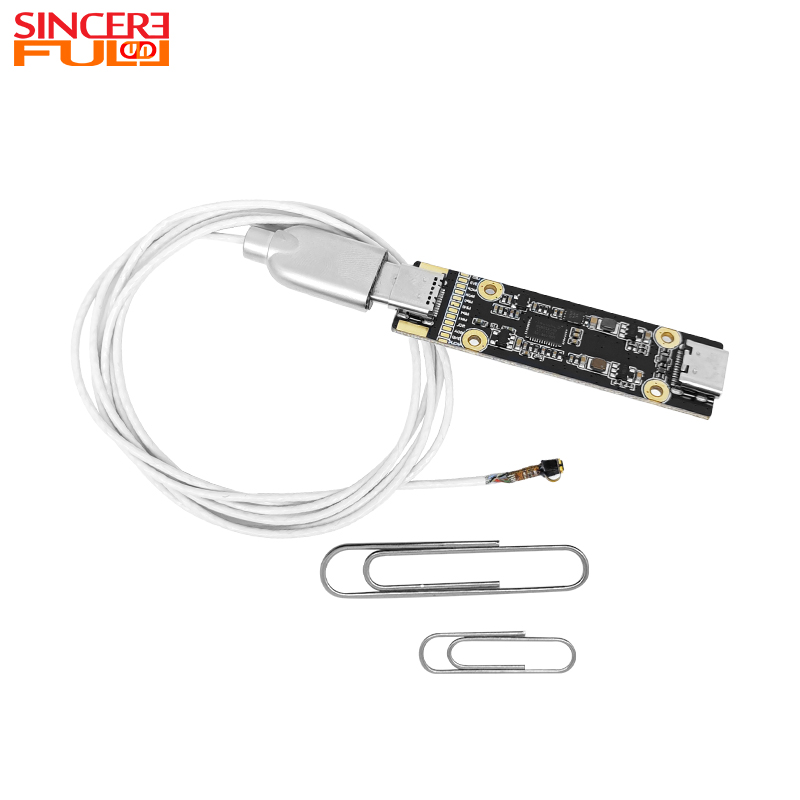

קוטר הבדיקה הוא 3.1 מ'מ בלבד, עם מבנה מפוצל (בדיקה ולוח ראשי מופרדים), המייצג עיצוב טיפוסי של מודול מיני מצלמה . המשמעות ההנדסית של מפרט זה:

• ניגש בקלות למיקרו-צינורות, חורים עמוקים ומרווחי מכשירים מדויקים בקוטר פנימי ≥3.5 מ'מ, וממלא חלל שבו אנדוסקופים תלת מימדיים מסורתיים אינם יכולים להיכנס.

• המבנה המפוצל מאפשר להציב את הלוח הראשי הרחק מאזור הזיהוי הצר, מה שמקל על שילוב בהתקנים כף יד, רובוטים או מכשירים קבועים, תוך הפחתת משקל ונפח בדיקה.

• קוטר 3.1 מ'מ משיג מזעור קיצוני תוך שמירה על הדמיה תלת-ממדית בנתיב כפול, המייצג חזית בטכנולוגיית אנדוסקופ תלת-ממד.

כבסיס למודול מצלמת אנדוסקופ מותאם אישית , ניתן להתאים אישית את קוטר הבדיקה, אורך הקטע הקשיח וגמישות הכבל. הערה: 3.1 מ'מ הוא קוטר הבדיקה החשופה; הוספת נדן מגן מגדילה את הקוטר החיצוני. עבור ערוצים מעוקלים, הערך את רדיוס הכיפוף והגמישות.

3. מיקוד אוטומטי וזווית רחבה במיוחד: שיפור השימושיות ויעילות הכיסוי

שלב שלישי: אשר אם מרחק העבודה משתנה ואת דרישת הכיסוי של מסגרת בודדת.

מודול זה משלב מיקוד אוטומטי של VCM (מנוע סליל קול), שומר על הדמיה ברורה במרחקים שונים ללא התאמה ידנית. הוא כולל גם זווית רחבה במיוחד של 140° (מאפיין של Wide Angle Camera Module ), המכסה שטח גדול בהרבה לכל מסגרת מאשר אנדוסקופים רגילים. ערך הליבה:

• מיקוד אוטומטי של VCM מבטל את הטרחה של מיקוד תכוף, אידיאלי לתרחישים עם מרחקי עבודה לא ברורים (למשל, עומקים משתנים בתוך צינורות, מכשירי ניתוח נעים).

• הזווית הרחבה של 140 מעלות מפחיתה משמעותית את תנועת הבדיקה, מכסה שטח היקפי גדול יותר בחורים או חללים עמוקים במעבר אחד, ומשפרת את היעילות.

• צמצם מתכוונן מאפשר שליטה גמישה בבהירות ובניגודיות בתנאי תאורה שונים, תוך התאמה לסביבות מורכבות.

כצורה מתקדמת של מצלמת אנדוסקופ usb , הפוקוס האוטומטי ותכונות הזווית הרחבה מעניקים לה יתרון משמעותי בבדיקה דינמית. בעת בחירה, ודא: מהירות התגובה של מיקוד אוטומטי עומדת בקצב התפעולי; עיוות בקצוות הזווית הרחבה מקובל (הדמיה תלת מימדית רגישה יותר לעיוות - בדיקה בסצנות אמיתיות).

4. ממשק ושילוב: USB Plug-and-Play ויכולת התאמה אישית

שלב רביעי: הערכת סוג ממשק המארח, יכולת אספקת החשמל ומורכבות שילוב המערכת.

מודול זה משתמש במתח USB 5V, DP+/DM- להעברת נתונים, GND כפול להארקה, בהתאם לפרוטוקול USB סטנדרטי. כמצלמת אנדוסקופ usb , אופי ה-Plug-and-Play שלה מוריד את מחסומי הפיתוח. בנוסף, SincereFirst מציעה שירותי מודול מצלמת אנדוסקופ מותאמים אישית , התאמת אורך הכבל, סוג המחבר, גודל הלוח הראשי וחומר הדיור. שיקולי בחירה:

• האם המארח מספק רוחב פס USB מספיק? לזרמי וידאו בתלת מימד יש נפח נתונים גבוה יותר; מומלץ USB 3.0 ומעלה.

• האם עיבוד שלאחר תמונה בתלת מימד דורש SDK או מנהל התקן ייעודי? UVC תומך רק ב-2D; פלט תלת מימד עשוי להזדקק לפרוטוקול מותאם אישית.

• עבור מערכות משובצות, ודא אם השבב המארח תומך בשידור MIPI דו-נתיבי או USB 3D.

5. תרחישי יישומים אופייניים ומיפוי בחירה

6. סיכום החלטת בחירה

ערך הליבה של מודול אנדוסקופ 3D פוקוס אוטומטי בגודל 3.1 מ'מ טמון בשילוב המזעור הקיצוני של מודול מצלמה מיני , הכיסוי הרחב של מודול מצלמה עם זווית רחבה , הנוחות של מיקוד אוטומטי של VCM ומידע העומק של הדמיה סטריאוסקופית תלת מימדית - המספק כלי מדידה סטריאוסקופית בלתי מוקדמת למדידה מיקרו-חללית. בעת הבחירה, תעדוף שלוש שאלות:

• האם יש צורך במידע עומק? אם נדרשת מדידת עומק, קווי מתאר או מיקום מרחבי, יש צורך בתלת מימד; עבור תצפית שטוחה, דו מימד חסכוני יותר.

• עד כמה החלל צר? אם הקוטר הפנימי של הערוץ ≥3.5 מ'מ, הגשושית בגודל 3.1 מ'מ מתאימה; אם קטן יותר, הערך התאמה אישית של קוטר קטן עוד יותר.

• האם המארח תומך בתלת מימד? ייתכן שרוחב הפס של USB 2.0 אינו מספיק; מומלץ שידור USB 3.0 או דחוס; התצוגה חייבת לתמוך בתלת מימד או להיות בעלת סינתזת אלגוריתם מתאימה.

כיצרנית עם למעלה מ-30 שנות ניסיון בהדמיה אופטית, SincereFirst מספקת לא רק מוצרים סטנדרטיים של מודול מצלמות אנדוסקופ אלא גם מספקת שירותי מודול מצלמות אנדוסקופ מותאמים אישית , לרבות התאמת קוטר בדיקה, אורך כבל, פרמטרים של מיקוד אוטומטי ושילוב אלגוריתמים תלת מימדיים. אנו ממליצים להשיג דגימות הנדסיות לפני ייצור המוני ולבצע בדיקות איכות הדמיה תלת-ממדית, תגובת מיקוד אוטומטי ודיוק מדידת עומק במיקרו-חורים אמיתיים או בסביבות הדמיה כירורגית כדי להבטיח שהבחירה שלך היא גם מבוססת מבחינה מדעית וגם צופה פני עתיד.
