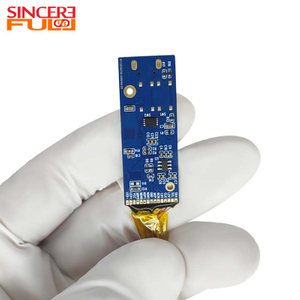

Módulo de câmera endoscópica de protocolo UVC de interface USB 2.0 de grande angular 1080P60fps

0

Este é um módulo de câmera endoscópica com sensor OV2740 de interface USB 2.0 de grande angular 1080P 60fps. Ele possui um chip DSP dedicado que suporta o protocolo USB2.0 UVC, utilizando uma interface USB de 4 pinos para alimentação integrada e transmissão de sinal. Compatível com saída de formato duplo YUV e MJPEG, oferece imagens suaves com alta taxa de quadros de 60fps em resolução de 1080P. Opticamente, ele emprega um design de distância focal fixa de foco curto de 1,29 mm otimizado para uma distância de trabalho de 8–80 mm. Dentro deste No alcance, os assuntos podem ser capturados com detalhes nítidos sem foco manual. A distorção de TV é controlada em -53%, atendendo aos requisitos específicos de tolerância à distorção para imagens de curta distância. Dimensões estruturais críticas são rigorosamente controladas dentro de tolerâncias de ±0,1 mm. Os componentes estão bem organizados e atendem aos padrões ambientais RoHS. Sem iluminação LED integrada ou impermeabilização, ele se concentra em aplicações especializadas que exigem 1080P a 60fps e desempenho de foco fixo de curto alcance, como inspeção de linhas industriais de alta velocidade, fotografia macro de alta definição e imagens de amostras de laboratório. Seu design plug-and-play e sem driver permite rápida integração com diversas plataformas de controle industrial e sistemas operacionais.

Vantagem do produto ◢

1. Desempenho principal: suporta saída de alta definição e alta taxa de quadros de até 1080P @ 60fps com formatos duplos YUV e MJPEG. A orientação da imagem é padronizada como paisagem. Distorção de TV < -53%, atendendo aos requisitos de tolerância à distorção para imagens de curto alcance.

2. Parâmetros ópticos: Design de foco fixo com faixa focal de 8–80 mm e distância focal de 1,29 mm, projetado para captura de perto. Nenhuma especificação explícita do ângulo do campo de visão.

3. Interfaces e Hardware: Interface USB de 4 pinos com definições de pinos: 5V, GND, DP, DM. Fonte de alimentação integrada e transmissão de sinal. Possui chip DSP dedicado USB 2.0 UVC emparelhado com lente e sensor de captura especializados.

4. Especificações estruturais: Tolerância das dimensões básicas ± 0,1 mm, dimensões críticas marcadas com precisão. O layout do PCB está ordenado. Sem luz de preenchimento LED ou design de impermeabilização. Está em conformidade com os padrões RoHS.

5. Atributos principais: Operação plug-and-play sem drivers adicionais. Concentra-se em imagens de alta definição e alta velocidade de perto. Um módulo especializado adaptado para aplicações de nicho.

Aplicação do módulo de câmera endoscópica ◢

1. Inspeção visual de alta velocidade para linhas de produção industrial: Ideal para detectar defeitos cosméticos e medir dimensões em componentes eletrônicos e peças de precisão. A saída de alta taxa de quadros de 1080P a 60fps captura claramente detalhes dinâmicos de alvos em movimento rápido, enquanto a faixa de distância focal fixa de 8–80 mm acomoda distâncias de trabalho comuns em linhas de produção.

2. Fotografia macro de alta definição e imagens de amostras: Ideal para capturar imagens de alta resolução de amostras biológicas de laboratório, texturas de superfícies de materiais e estruturas microscópicas. A distância focal curta de 1,29 mm mantém alta resolução em distâncias próximas, atendendo às demandas de pesquisa científica e inspeção de qualidade para reprodução microscópica detalhada.

3. Sistema de imagem de alta velocidade para desktop: Ideal para digitalização de documentos, captura de recibos e gravação de vídeo em desktop. Operação plug-and-play via protocolo UVC sem driver. A saída dupla no formato YUV/MJPEG garante compatibilidade com diversos softwares de captura, melhorando a produtividade do desktop e a eficiência do processamento digital.

4. Solução de visão dinâmica de curto alcance para dispositivo compacto: Integra-se perfeitamente em equipamentos de observação auxiliares médicos, terminais de autoatendimento e instrumentos de inspeção incorporados. Sua estrutura compacta e controle preciso de tolerância facilitam a montagem do sistema. Uma alta taxa de quadros de 60 fps garante imagens dinâmicas e suaves, tornando-o ideal para equipamentos especializados que exigem desempenho em tempo real e alta clareza.

Parâmetros Técnicos ◢

Nome do produto	Módulo de câmera endoscópica de 5 mm
Características	câmera do endoscópio de inspeção de 5mm
Pixel	8 MP
Sensor	OV2740 OmniVisão
Interface	USB 2.0 UVC
Faixa de foco	8-80 mm
Distância focal	1,29 mm
Marca registrada	SINCERO PRIMEIRO
Fov(D)	140°
Distorção de TV	<-53%

Perguntas frequentes ◢

1. Vantagens dos módulos de endoscópio assistidos por IA?

Ele integra marcação de lesões em tempo real, navegação cirúrgica, exposição automática e outras funções, e depende de chip de computação de ponta para obter processamento de baixa latência.

2. Como limpar a lente da câmera do endoscópio?

Use um pano macio estéril e um limpador de lentes especial para evitar danos ao revestimento pelo álcool. Os módulos industriais podem ser soprados com ar para remover a poeira; o ambiente de óleo deve ser combinado com solvente resistente a óleo.

3. Quais são as características do módulo de endoscópio odontológico?

Luz LED de anel de renderização de alta cor integrada, resolução ≥1080p, alguns equipados com design portátil sem fio, fácil de tirar fotografia multi-ângulo na boca e conectar ao sistema de diagnóstico e tratamento.

4. Quais são os parâmetros de distorção do módulo?

Distorção de TV < -53%, atendendo aos requisitos de tolerância à distorção para imagens de curto alcance e atendendo às necessidades de imagens em cenários especializados.

5. O módulo atende às normas ambientais?

O produto atende aos padrões ambientais RoHS, com layout de componentes de acordo com as especificações, satisfazendo os requisitos da indústria para produção e uso ambientalmente responsáveis.

6. Quais são os principais cenários de aplicação deste módulo?

Aplicação principal para cenários de imagens de alta definição e alta velocidade de 8 ~ 80 mm de curto alcance, como: - Inspeção de alta velocidade de microcomponentes industriais - Fotografia macro de alta definição - Imagens de alta velocidade de amostras de laboratório de precisão.

7. Qual interface o módulo usa? Requer instalação de driver?

Possui uma interface USB de 4 pinos com protocolo USB 2.0 UVC. Plug-and-play sem necessidade de drivers. Diretamente compatível com dispositivos de hardware convencionais, como computadores e sistemas de controle industrial.
