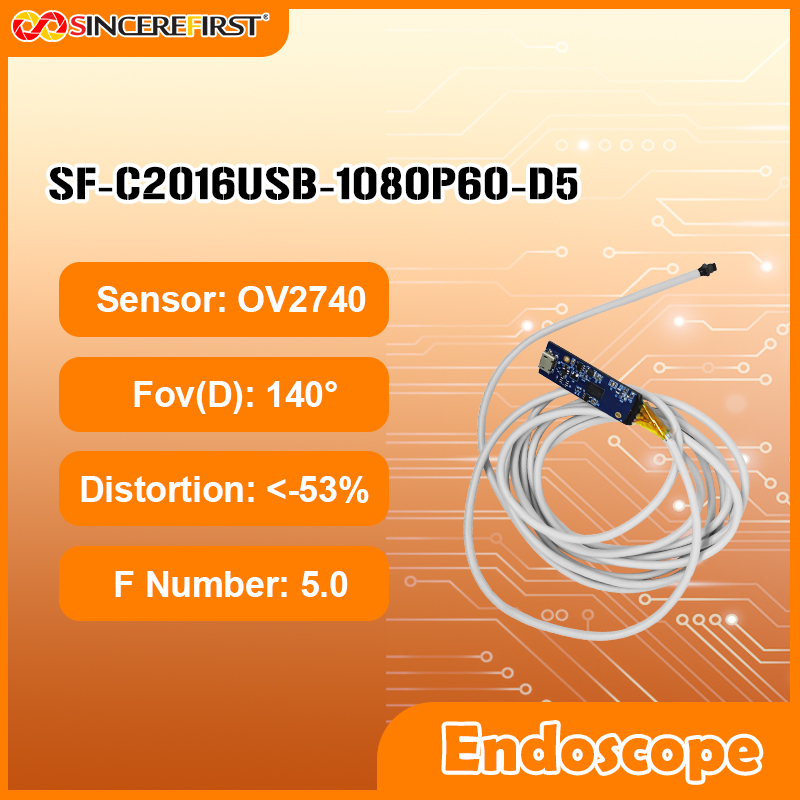

SF-C2016USB-1080P60-D5
誠実第一
これは、1080P 60fps 広角 USB2.0 インターフェイス UVC プロトコル OV2740 センサー内視鏡カメラ モジュールです。 USB2.0 UVC プロトコルをサポートする専用の DSP チップを備え、統合された電力と信号の送信に 4 ピン USB インターフェイスを利用します。 YUV と MJPEG の両方のデュアルフォーマット出力と互換性があり、1080P 解像度で 60fps の高フレームレートでスムーズなイメージングを実現します。光学的には、8～80mmの作動距離に最適化された1.29mmの短焦点固定焦点設計を採用しています。この内に の範囲では、手動でピントを合わせることなく、被写体を細部まで鮮明に捉えることができます。 TV の歪みは -53% 以内に制御され、近距離画像の特定の歪み許容要件を満たしています。重要な構造寸法は公差±0.1mm以内に厳密に管理されています。コンポーネントはきちんと配置されており、RoHS 環境基準に準拠しています。統合された LED 照明や防水機能を備えていないため、1080P@60fps と近距離固定焦点パフォーマンスを必要とする特殊なアプリケーション (高速産業ライン検査、マクロ高解像度写真、実験室サンプル イメージングなど) に焦点を当てています。プラグアンドプレイのドライバー不要の設計により、さまざまな産業用制御プラットフォームやオペレーティング システムとの迅速な統合が可能になります。 |
 |
製品の利点 ◢
1. コアパフォーマンス: デュアル YUV および MJPEG フォーマットで最大 1080P@60fps の高解像度、高フレームレートの出力をサポートします。画像の向きのデフォルトは横向きです。 TV 歪み < -53% で、近距離画像の歪み許容要件を満たしています。
2. 光学パラメータ: 焦点範囲 8 ～ 80 mm、焦点距離 1.29 mm の固定焦点設計で、近距離撮影用に設計されています。明示的な視野角の指定はありません。

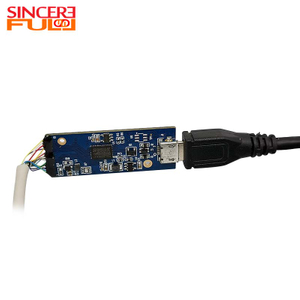

3. インターフェイスとハードウェア: 4 ピン USB インターフェイス (ピン定義: 5V、GND、DP、DM)。電源と信号伝送を統合。 USB 2.0 UVC 専用 DSP チップと特殊なキャプチャ レンズおよびセンサーを組み合わせた機能を備えています。

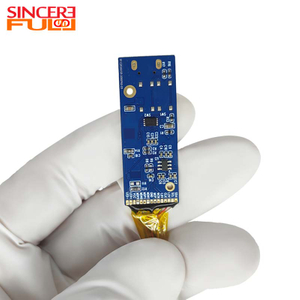

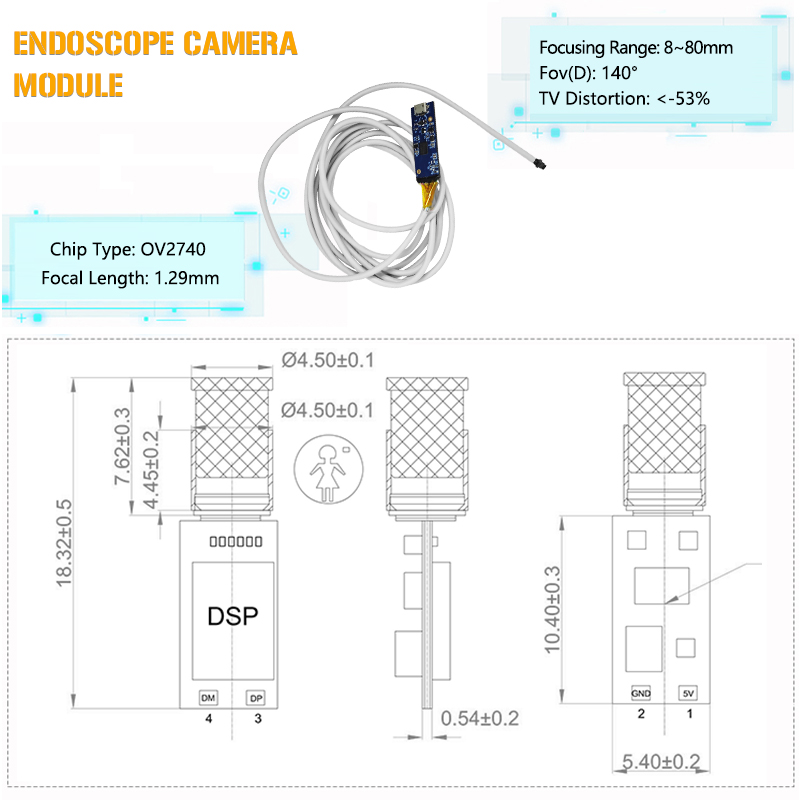

4. 構造仕様: ベース寸法公差 ±0.1 mm、重要な寸法が正確にマークされています。 PCB レイアウトは整然としています。 LEDフィルライトや防水設計はありません。 RoHS規格に準拠しています。
5. コア属性: 追加のドライバーを必要としないプラグアンドプレイ操作。近距離の高精細・高速撮影に注力。ニッチなアプリケーションに特化したモジュール。
1. 産業生産ライン向け高速外観検査： 電子部品や精密部品の外観欠陥の検出や寸法測定に最適です。 1080P@60fps の高フレーム レート出力は、高速で移動するターゲットの動的な詳細を鮮明に捉え、8 ～ 80 mm の固定焦点距離範囲は生産ラインの一般的な作動距離に対応します。
2. マクロ高解像度写真とサンプルイメージング: 実験室の生体サンプル、材料表面の質感、微細構造の高解像度画像をキャプチャするのに最適です。 1.29 mm の短い焦点距離は、近距離でも高解像度を維持し、詳細な顕微鏡再現に対する科学研究や品質検査の要求に応えます。
3. デスクトップ高速イメージング システム: ドキュメントのスキャン、レシートのキャプチャ、デスクトップのビデオ録画に最適です。ドライバーレス UVC プロトコルによるプラグアンドプレイ操作。デュアル YUV/MJPEG 形式出力により、さまざまなキャプチャ ソフトウェアとの互換性が確保され、デスクトップの生産性とデジタル処理効率が向上します。
4. コンパクトデバイスの近距離ダイナミックビジョンソリューション: 医療補助観察機器、セルフサービス端末、組み込み検査機器にシームレスに統合します。コンパクトな構造と正確な公差制御により、システムの組み立てが容易になります。 60fps の高フレーム レートにより、スムーズなダイナミック イメージングが保証され、リアルタイム パフォーマンスと高い鮮明度の両方を要求する特殊な機器に最適です。
技術的パラメータ ◢
製品名 |
5mm内視鏡カメラモジュール |
特徴 |
5mm検査内視鏡カメラ |
ピクセル |
8MP |
センサー |
OV2740 オムニビジョン |
インタフェース |
USB2.0 UVC |
焦点範囲 |
8-80mm |
焦点距離 |
1.29mm |
商標 |
誠実第一 |
フォブ(D) |
140° |
テレビの歪み |
<-53% |
よくある質問 ◢
1. AI支援内視鏡モジュールのメリットは？
リアルタイム病変マーキング、手術ナビゲーション、自動露出、その他の機能を統合し、エッジ コンピューティング チップを利用して低遅延処理を実現します。
2. 内視鏡カメラのレンズを掃除するにはどうすればよいですか?
コーティングへのアルコールによる損傷を避けるために、滅菌済みの柔らかい布と特別なレンズ クリーナーを使用してください。産業用モジュールはエアーを吹き付けてほこりを取り除くことができますが、油環境では耐油性の溶剤を組み合わせる必要があります。
3. 歯科用内視鏡モジュールの特徴は何ですか?
統合された高演色リング LED ライト、解像度 ≥1080p、ワイヤレス ハンドヘルド設計を備えたものもあります。口内でマルチアングル写真を簡単に撮影し、診断および治療システムに接続できます。
4. モジュールの歪みパラメータは何ですか?
TV 歪み < -53%、近距離イメージングの歪み許容要件を満たし、特殊なシナリオでのイメージング ニーズを満たします。
5. モジュールは環境基準に準拠していますか?
この製品は RoHS 環境基準を満たしており、仕様に準拠したコンポーネントのレイアウトにより、環境に配慮した製造と使用に関する業界の要件を満たしています。
6. このモジュールの中心となるアプリケーション シナリオは何ですか?
8 ～ 80 mm の近距離高解像度、高速イメージング シナリオのコア アプリケーション。次のようなシナリオです。 - 産業用マイクロコンポーネントの高速検査 - 高解像度のマクロ撮影 - 精密な実験室サンプルの高速イメージング。
7. モジュールはどのようなインターフェースを使用しますか?ドライバーのインストールは必要ですか?
USB 2.0 UVC プロトコルを備えた 4 ピン USB インターフェイスを備えています。ドライバー不要のプラグアンドプレイ。コンピュータや産業用制御システムなどの主流のハードウェア デバイスと直接互換性があります。
