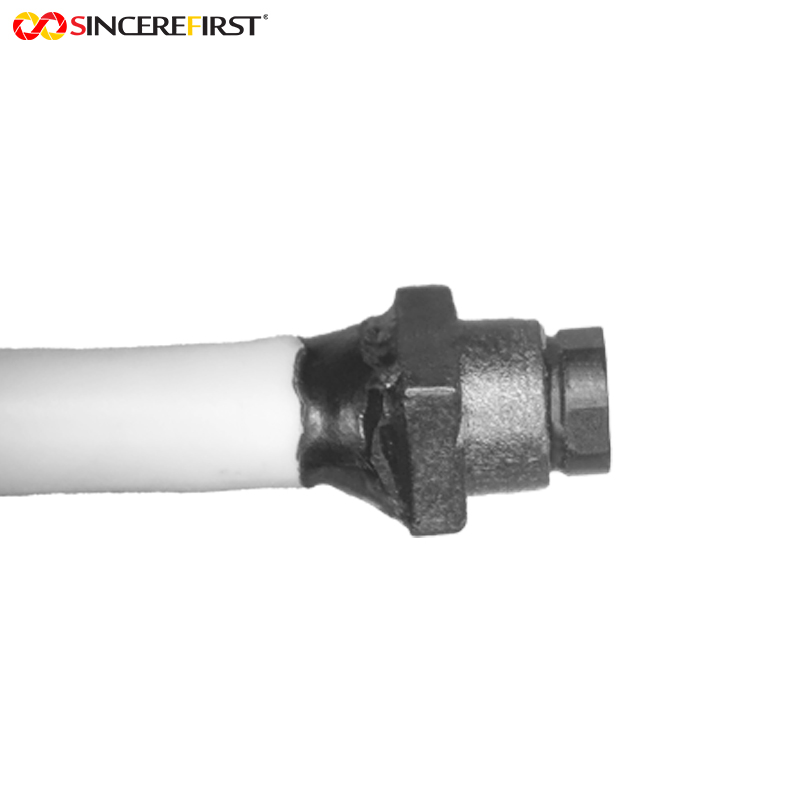

SF-C2016USB-1080P60-D5
진심으로
이것은 1080P 60fps 광각 USB2.0 인터페이스 UVC 프로토콜 OV2740 센서 내시경 카메라 모듈입니다. 이 제품은 통합 전원 및 신호 전송을 위해 4핀 USB 인터페이스를 활용하는 USB2.0 UVC 프로토콜을 지원하는 전용 DSP 칩을 갖추고 있습니다. YUV 및 MJPEG 듀얼 포맷 출력과 모두 호환되며 1080P 해상도에서 60fps 높은 프레임 속도로 부드러운 이미징을 제공합니다. 광학적으로는 8~80mm 작동 거리에 최적화된 1.29mm 단초점 고정 초점 거리 설계를 사용합니다. 이 안에 s 범위에서는 수동으로 초점을 맞추지 않고도 피사체를 선명한 디테일로 포착할 수 있습니다. TV 왜곡은 -53% 이내로 제어되어 근거리 이미징에 대한 특정 왜곡 허용 오차 요구 사항을 충족합니다. 중요한 구조 치수는 ±0.1mm 공차 내에서 엄격하게 제어됩니다. 구성 요소는 깔끔하게 배열되어 있으며 RoHS 환경 표준을 준수합니다. 통합된 LED 조명이나 방수 기능 없이 고속 산업 라인 검사, 매크로 고화질 사진 촬영 및 실험실 샘플 이미징과 같이 1080P@60fps 및 근거리 고정 초점 성능이 필요한 특수 애플리케이션에 중점을 둡니다. 플러그 앤 플레이, 드라이버가 필요 없는 설계를 통해 다양한 산업 제어 플랫폼 및 운영 체제와 신속하게 통합할 수 있습니다. |
 |
제품 장점 ◢
1. 핵심 성능: 듀얼 YUV 및 MJPEG 형식으로 최대 1080P@60fps 고화질, 높은 프레임 속도 출력을 지원합니다. 이미지 방향은 기본적으로 가로 방향입니다. TV 왜곡 < -53%, 근거리 이미징에 대한 왜곡 허용 오차 요구 사항을 충족합니다.
2. 광학 매개변수: 8~80mm 초점 범위와 1.29mm 초점 거리를 갖춘 고정 초점 설계로 근거리 캡처용으로 설계되었습니다. 명시적인 시야각 지정이 없습니다.
3. 인터페이스 및 하드웨어: 핀 정의가 포함된 4핀 USB 인터페이스: 5V, GND, DP, DM. 통합 전원 공급 장치 및 신호 전송. 특수 캡처 렌즈 및 센서와 결합된 USB 2.0 UVC 전용 DSP 칩이 특징입니다.
4. 구조적 사양: 기본 치수 공차 ±0.1mm, 중요 치수는 정확하게 표시되어 있습니다. PCB 레이아웃이 질서정연합니다. LED 채우기 조명이나 방수 설계가 없습니다. RoHS 표준을 준수합니다.
5. 핵심 특성: 추가 드라이버 없이 플러그 앤 플레이 작동. 근거리에서 고화질, 고속 이미징에 중점을 둡니다. 틈새 애플리케이션에 맞춰진 특수 모듈입니다.
1. 산업 생산 라인의 고속 육안 검사: 전자 부품 및 정밀 부품의 외관 결함 감지 및 치수 측정에 이상적입니다. 1080P@60fps 높은 프레임 속도 출력은 빠르게 움직이는 대상의 동적 세부 사항을 명확하게 포착하는 동시에 8~80mm 고정 초점 거리 범위는 생산 라인의 일반적인 작동 거리를 수용합니다.
2. 매크로 고화질 사진 및 샘플 이미징: 실험실 생물학적 샘플, 재료 표면 질감 및 미세 구조의 고해상도 이미지를 캡처하는 데 이상적입니다. 1.29mm의 짧은 초점 거리는 근거리에서 높은 해상도를 유지하여 상세한 현미경 재현에 대한 과학 연구 및 품질 검사 요구 사항을 충족합니다.
3. 데스크탑 고속 이미징 시스템: 문서 스캔, 영수증 캡처 및 데스크탑 비디오 녹화에 이상적입니다. 무인 UVC 프로토콜을 통한 플러그 앤 플레이 작동. 듀얼 YUV/MJPEG 형식 출력은 다양한 캡처 소프트웨어와의 호환성을 보장하여 데스크탑 생산성과 디지털 처리 효율성을 향상시킵니다.
4. 소형 장치 근거리 동적 비전 솔루션: 의료 보조 관찰 장비, 셀프 서비스 단말기 및 내장 검사 장비에 완벽하게 통합됩니다. 컴팩트한 구조와 정밀한 공차 제어로 시스템 조립이 용이합니다. 60fps의 높은 프레임 속도는 부드러운 동적 이미징을 보장하므로 실시간 성능과 높은 선명도를 모두 요구하는 특수 장비에 이상적입니다.
기술적인 매개변수 ◢
제품명 |
5mm 내시경 카메라 모듈 |
특징 |
5mm 검사 내시경 카메라 |
픽셀 |
8MP |
감지기 |
OV2740 옴니비전 |
인터페이스 |
USB2.0 UVC |
초점 범위 |
8-80mm |
초점 거리 |
1.29mm |
등록 상표 |
진심으로 먼저 |
포브(D) |
140° |
TV 왜곡 |
<-53% |
자주 묻는 질문 ◢
1. AI 보조 내시경 모듈의 장점은?
실시간 병변 표시, 수술 내비게이션, 자동 노출 및 기타 기능을 통합하고 엣지 컴퓨팅 칩을 사용하여 대기 시간이 짧은 처리를 달성합니다.
2. 내시경 카메라 렌즈는 어떻게 청소하나요?
알코올로 인한 코팅 손상을 방지하려면 부드러운 멸균 천과 특수 렌즈 클리너를 사용하십시오. 산업용 모듈은 먼지를 제거하기 위해 공기로 불어낼 수 있으며, 오일 환경은 내유성 솔벤트와 결합되어야 합니다.
3. 치과용 내시경 모듈의 특징은 무엇입니까?
통합된 고연색성 링 LED 조명, 해상도 ≥1080p, 일부는 무선 휴대용 디자인을 갖추고 있으며 입안에서 다각도 사진 촬영이 용이하고 진단 및 치료 시스템에 연결됩니다.
4. 모듈의 왜곡 매개변수는 무엇입니까?
TV 왜곡 < -53%, 근거리 이미징에 대한 왜곡 허용 오차 요구 사항을 충족하고 특수 시나리오의 이미징 요구 사항을 충족합니다.
5. 모듈이 환경 표준을 준수합니까?
이 제품은 RoHS 환경 표준을 충족하며 구성 요소 레이아웃이 사양을 준수하고 환경적으로 책임 있는 생산 및 사용에 대한 업계 요구 사항을 충족합니다.
6. 이 모듈의 핵심 애플리케이션 시나리오는 무엇입니까?
다음과 같은 8~80mm 근거리 고화질 고속 이미징 시나리오를 위한 핵심 응용 프로그램: - 산업용 마이크로 부품의 고속 검사 - 고화질 매크로 사진 - 정밀 실험실 샘플의 고속 이미징.
7. 모듈은 어떤 인터페이스를 사용합니까? 드라이버 설치가 필요한가요?
USB 2.0 UVC 프로토콜을 갖춘 4핀 USB 인터페이스가 특징입니다. 드라이버가 필요 없는 플러그 앤 플레이. 컴퓨터 및 산업 제어 시스템과 같은 주류 하드웨어 장치와 직접 호환됩니다.
