Módulo de cámara endoscópica con protocolo UVC, interfaz USB2.0 gran angular 1080P60fps

0

Este es un módulo de cámara endoscópica con sensor OV2740 con interfaz USB2.0 de gran angular de 1080P a 60 fps. Cuenta con un chip DSP dedicado que admite el protocolo UVC USB2.0 y utiliza una interfaz USB de 4 pines para transmisión integrada de energía y señal. Compatible con salida de formato dual YUV y MJPEG, ofrece imágenes fluidas a una alta velocidad de fotogramas de 60 fps en una resolución de 1080P. Ópticamente, emplea un diseño de longitud focal fija de enfoque corto de 1,29 mm optimizado para una distancia de trabajo de 8 a 80 mm. dentro de esto Con el alcance, los sujetos se pueden capturar con detalles nítidos sin enfoque manual. La distorsión de la televisión se controla dentro de -53%, cumpliendo con los requisitos específicos de tolerancia a la distorsión para imágenes de corto alcance. Las dimensiones estructurales críticas están estrictamente controladas dentro de tolerancias de ±0,1 mm. Los componentes están cuidadosamente dispuestos y cumplen con los estándares medioambientales RoHS. Sin iluminación LED integrada ni impermeabilización, se centra en aplicaciones especializadas que requieren 1080P a 60 fps y rendimiento de enfoque fijo de corto alcance, como inspección de líneas industriales de alta velocidad, fotografía macro de alta definición e imágenes de muestras de laboratorio. Su diseño plug-and-play y sin controladores permite una rápida integración con diversas plataformas de control industrial y sistemas operativos.

Ventaja del producto ◢

1. Rendimiento principal: admite salida de alta definición de hasta 1080P a 60 fps y alta velocidad de fotogramas con formatos duales YUV y MJPEG. La orientación de la imagen por defecto es horizontal. Distorsión de TV < -53%, cumpliendo con los requisitos de tolerancia a la distorsión para imágenes de corto alcance.

2. Parámetros ópticos: Diseño de enfoque fijo con rango focal de 8 a 80 mm y distancia focal de 1,29 mm, diseñado para captura a corta distancia. No hay especificación explícita del ángulo del campo de visión.

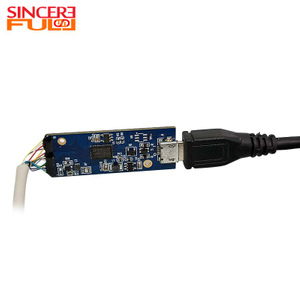

3. Interfaces y Hardware: Interfaz USB de 4 pines con definiciones de pines: 5V, GND, DP, DM. Fuente de alimentación y transmisión de señal integradas. Cuenta con un chip DSP USB 2.0 dedicado a UVC combinado con una lente y sensor de captura especializados.

4. Especificaciones estructurales: Tolerancia de las dimensiones de la base ±0,1 mm, dimensiones críticas marcadas con precisión. El diseño de la PCB es ordenado. Sin luz de relleno LED ni diseño de impermeabilización. Cumple con los estándares RoHS.

5. Atributos principales: funcionamiento plug-and-play sin controladores adicionales. Se centra en imágenes de alta definición y alta velocidad a corta distancia. Un módulo especializado diseñado para aplicaciones específicas.

Aplicación del módulo de cámara endoscópica ◢

1. Inspección Visual de Alta Velocidad para Líneas de Producción Industrial: Ideal para detectar defectos cosméticos y medir dimensiones en componentes electrónicos y piezas de precisión. La salida de alta velocidad de fotogramas de 1080P a 60 fps captura claramente detalles dinámicos de objetivos que se mueven rápidamente, mientras que el rango de distancia focal fija de 8 a 80 mm se adapta a distancias de trabajo comunes en las líneas de producción.

2. Fotografía macro de alta definición e imágenes de muestras: ideal para capturar imágenes de alta resolución de muestras biológicas de laboratorio, texturas de superficies de materiales y estructuras microscópicas. La distancia focal corta de 1,29 mm mantiene una alta resolución a distancias cercanas, satisfaciendo las demandas de investigación científica e inspección de calidad para una reproducción microscópica detallada.

3. Sistema de imágenes de alta velocidad de escritorio: ideal para escanear documentos, capturar recibos y grabar videos de escritorio. Funcionamiento plug-and-play mediante protocolo UVC sin controlador. La salida en formato dual YUV/MJPEG garantiza la compatibilidad con diversos software de captura, lo que mejora la productividad del escritorio y la eficiencia del procesamiento digital.

4. Solución de visión dinámica de corto alcance con dispositivo compacto: se integra perfectamente en equipos de observación auxiliares médicos, terminales de autoservicio e instrumentos de inspección integrados. Su estructura compacta y su preciso control de tolerancia facilitan el montaje del sistema. Una alta velocidad de fotogramas de 60 fps garantiza imágenes dinámicas y fluidas, lo que lo hace ideal para equipos especializados que exigen rendimiento en tiempo real y alta claridad.

Parámetros técnicos ◢

Nombre del producto	Módulo de cámara para endoscopio de 5 mm
Características	Cámara endoscópica de inspección de 5 mm
Píxel	8MP
Sensor	OV2740 OmniVisión
Interfaz	USB2.0 UVC
Rango de enfoque	8-80 mm
Longitud focal	1,29 mm
Marca	SINCERO PRIMERO
Fov(D)	140°
Distorsión de televisión	<-53%

Preguntas frecuentes ◢

1. ¿Ventajas de los módulos de endoscopio asistidos por IA?

Integra marcado de lesiones en tiempo real, navegación quirúrgica, exposición automática y otras funciones, y se basa en un chip informático de vanguardia para lograr un procesamiento de baja latencia.

2. ¿Cómo limpiar la lente de la cámara del endoscopio?

Utilice un paño suave esterilizado y un limpiador especial para lentes para evitar que el alcohol dañe el recubrimiento. Los módulos industriales se pueden soplar con aire para eliminar el polvo; el ambiente aceitoso debe combinarse con un disolvente resistente al aceite.

3. ¿Cuáles son las características del módulo de endoscopio dental?

Anillo de luz LED integrado de alta reproducción cromática, resolución ≥1080p, algunos equipados con un diseño portátil inalámbrico, fácil de tomar fotografías multiángulo en la boca y conectarse al sistema de diagnóstico y tratamiento.

4. ¿Cuáles son los parámetros de distorsión del módulo?

Distorsión de TV < -53%, lo que cumple con los requisitos de tolerancia a la distorsión para imágenes de corto alcance y satisface las necesidades de imágenes en escenarios especializados.

5. ¿El módulo cumple con los estándares ambientales?

El producto cumple con los estándares ambientales RoHS y el diseño de los componentes cumple con las especificaciones, satisfaciendo los requisitos de la industria para una producción y un uso ambientalmente responsables.

6. ¿Cuáles son los escenarios de aplicación principales para este módulo?

Aplicación principal para escenarios de imágenes de alta definición y alta velocidad de corto alcance de 8 ~ 80 mm, tales como: - Inspección de alta velocidad de microcomponentes industriales - Fotografía macro de alta definición - Imágenes de alta velocidad de muestras de laboratorio de precisión.

7. ¿Qué interfaz utiliza el módulo? ¿Requiere instalación de controladores?

Cuenta con una interfaz USB de 4 pines con protocolo USB 2.0 UVC. Plug-and-play sin necesidad de controladores. Directamente compatible con dispositivos de hardware convencionales como computadoras y sistemas de control industrial.
