SF-SJYL7-FT+SF-SJN73310
Sincèrement

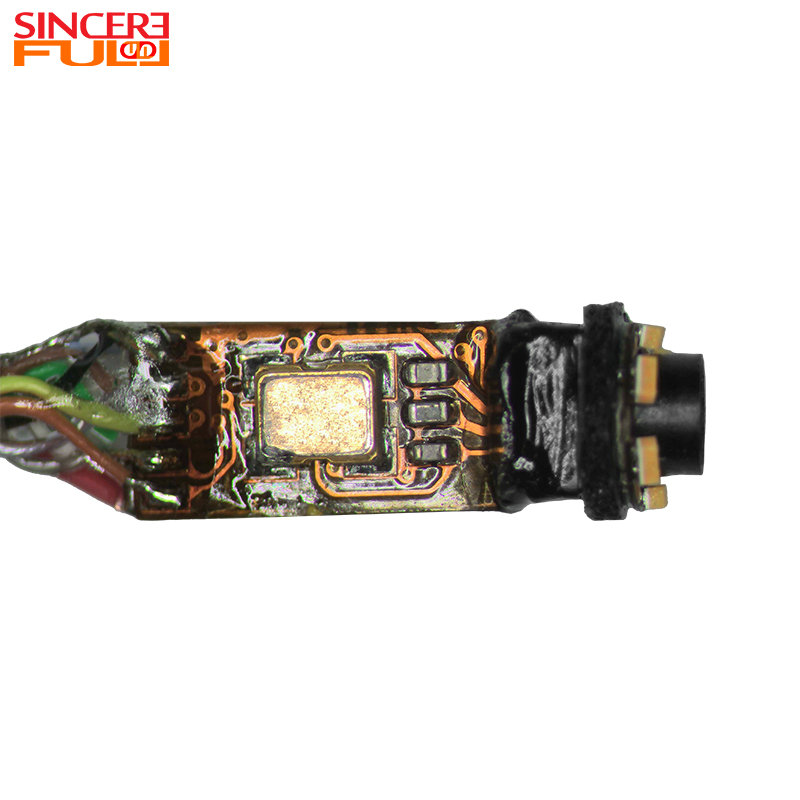

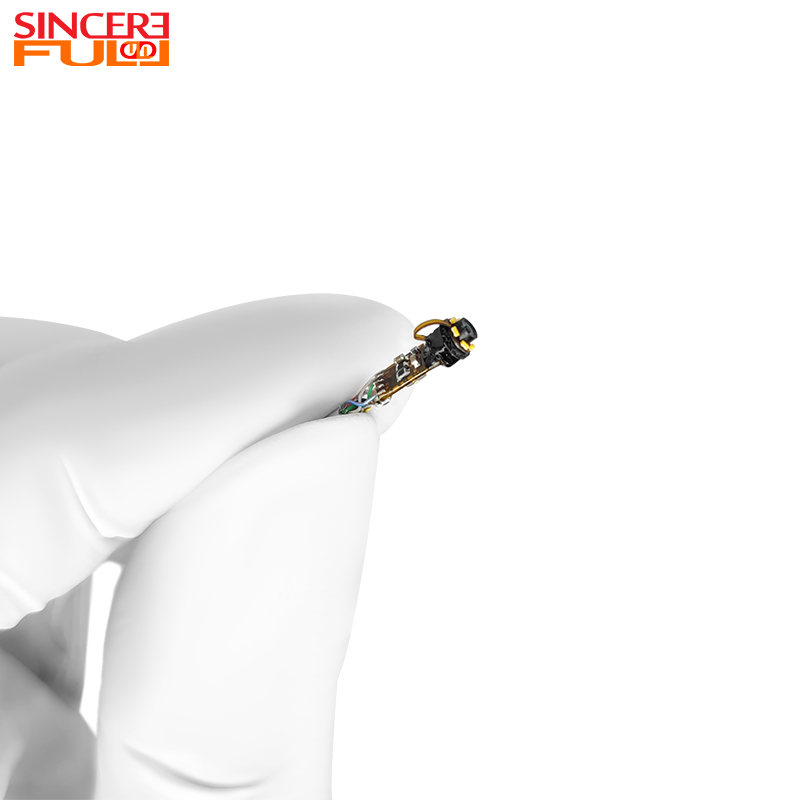

Il s'agit d'un module de caméra endoscopique USB séparé OV9734 de 3,3 mm avec un grand angle de 102°.
pour les appareils OEM qui nécessitent que la section d'imagerie et la section de traitement USB soient séparées l'une de l'autre. Son champ de vision de 102° et ses six LED 0201 permettent une inspection compacte à courte portée tandis que l'architecture de signaux séparés donne au concepteur de l'appareil plus de liberté dans le placement de la carte. La configuration actuelle du produit utilise une connexion Type-C/MIPI entre la section d'imagerie et la carte de traitement, avec une sortie USB 5 broches du côté hôte. Différence : ce modèle est sélectionné principalement pour son architecture d'intégration séparée de 3,3 mm, en particulier lorsque l'espace frontal est limité mais que la carte de traitement peut être positionnée ailleurs dans l'appareil. |
 |
Exigence de sélection |
Configuration standard |
Remarque sur la sélection |
Espace frontal |
Direction du module 3,3 mm |
Utilisez ce modèle lorsque la section d'imagerie doit rester compacte et que la carte de traitement peut être placée séparément. |
Placement du conseil d'administration |
Architecture séparée |
Confirmez l'emplacement disponible pour la carte de traitement et l'itinéraire entre l'imagerie frontale et la sortie hôte. |
Affichage de la couverture |
102° ±5° |
Confirmez que la large couverture à courte portée correspond à la taille cible. |
Éclairage |
6 × 0201 LED |
Vérifiez si la surface cible et la distance de travail conviennent à l'éclairage avant standard. |
Connexion hôte |
Sortie USB 5 broches |
Confirmez la définition des broches, l’architecture USB hôte et le logiciel d’application lors de l’intégration de l’échantillon. |
1. Structure séparée de 3,3 mm : maintient la section d'imagerie compacte tout en permettant à la carte de traitement d'être placée ailleurs dans l'appareil.
2. Champ de vision de 102° — offre une large couverture à courte portée pour l'observation interne.
3. Six LED 0201 — fournissent un éclairage intégré autour de la section d'imagerie compacte.
4. Plateforme de capteurs OV9734 — offre une direction d'imagerie familière de classe 1MP pour l'intégration d'endoscopes USB.
5. Sortie hôte USB 5 broches : prend en charge la connexion à l'architecture USB côté hôte après l'étape de traitement séparée.
L'architecture séparée est utile lorsque la section optique doit s'intégrer dans un frontal compact mais que le dispositif dispose de plus d'espace en arrière pour le traitement de l'électronique. L'ingénierie se concentre donc sur le routage des câbles, le placement de la carte et la définition des connecteurs, et pas seulement sur le diamètre de la caméra. Si l'appareil peut accueillir une section de caméra intégrée complète à l'avant, un modèle intégré peut simplifier l'assemblage.
Équipement de détection médicale portable : lors d'une simple détection ORL dans les cliniques de soins primaires, la connexion stable entre l'interface de type C et la carte DSP garantit une imagerie en temps réel. L'interface USB 5 broches peut être directement connectée à un ordinateur portable et la détection peut être rapidement lancée via le protocole UVC sans configurations complexes.
Équipement d'inspection portable industriel : lors de l'inspection de l'intérieur de petits pipelines ou d'instruments de précision, la conception séparée, associée aux performances de branchement résistantes à l'usure de l'interface de type C, facilite le démontage et l'assemblage fréquents des lentilles par les opérateurs. L'interface USB 5 broches peut être directement connectée aux terminaux d'inspection portables, et la transmission stable de l'USB 2.0 garantit une imagerie à 30 images par seconde sans bégaiement.
Outils de réparation de qualité grand public : lors de la réparation de petits appareils électroniques tels que les téléphones portables et les écouteurs, l'objectif de 3,3 mm peut pénétrer profondément à l'intérieur de l'appareil. La connexion de l'interface Type-C à la carte DSP garantit une transmission claire des détails, et l'interface USB 5 broches peut être branchée sur un ordinateur pour visualiser des images via un logiciel à usage général, abaissant ainsi le seuil opérationnel pour le personnel de réparation.
Équipement de démonstration pédagogique : dans le cadre d'une formation médicale ou industrielle, le module peut être connecté à des appareils d'affichage tels que des projecteurs via l'interface USB 5 broches. S'appuyant sur le protocole UVC, il permet un affichage synchrone sur plusieurs terminaux, tandis que la transmission à faible latence entre l'interface Type-C et la carte DSP garantit que les images de démonstration sont synchronisées avec le fonctionnement en temps réel.
Nom du produit |
Module de caméra endoscopique 720P 30FPS |
Capteur d'image |
Capteur CMOS OV974 |
Pixels |
1MP |
Diamètre |
3,3 mm |
Angle de vue |
102° |
F NON |
4.0 |
Type de produit |
Module de caméra endoscopique séparé |
Dirigé |
6 pièces 0201 LED |
Interface |
USB 5 broches |
Fonctionnalité |
Module de caméra d'endoscope à capteur CMOS |
1. Disposition de la carte et des câbles : si la disposition séparée standard ne correspond pas à l'appareil, la position de la carte, l'itinéraire d'interconnexion et la longueur du câble peuvent être évalués. Veuillez fournir le dessin du boîtier et la position de la carte hôte.
2. Diamètre de l'extrémité avant : si la section d'imagerie de 3,3 mm ne s'adapte pas à l'ouverture disponible, la limite mécanique doit être revue avant d'autres modifications. Veuillez fournir le diamètre d'accès et la profondeur d'insertion réels.
3. FOV et zone de travail : Si la couverture de 102° est trop large ou trop étroite, les exigences optiques peuvent être évaluées. Veuillez indiquer la taille de la cible et la distance de travail.
4. Éclairage et sortie hôte : Si six LED 0201 ou la sortie USB 5 broches ne conviennent pas à l'appareil, les exigences en matière d'éclairage et de connecteur/broche peuvent être révisées. Veuillez fournir les besoins en luminosité, la définition des broches et les contraintes de puissance.
La configuration finale doit être confirmée par un examen technique et une vérification des échantillons avant la production en série.

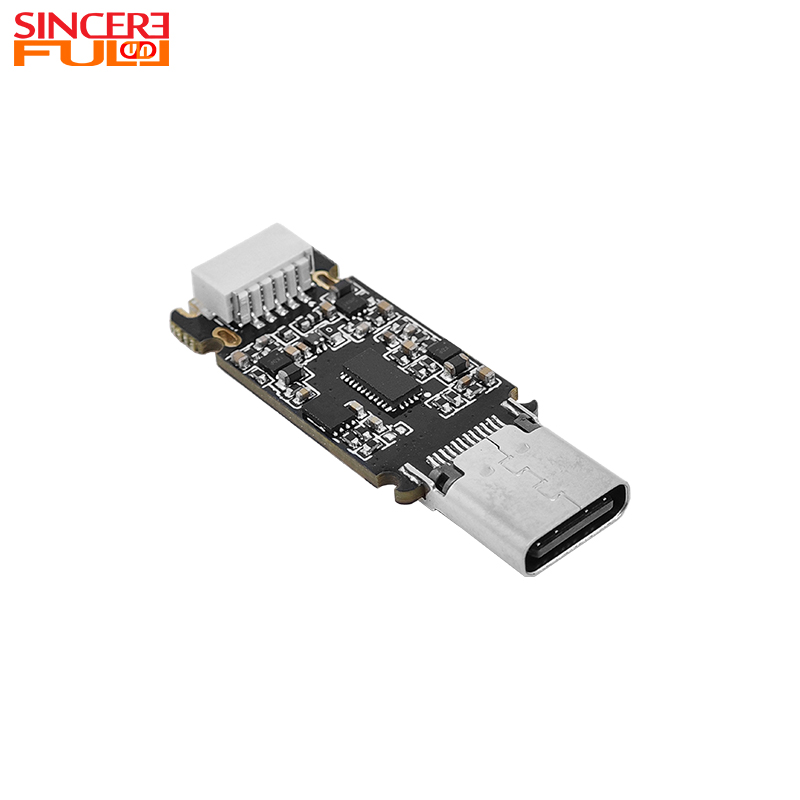

Le type C transmet les signaux MIPI à la carte DSP (haute vitesse, faible latence pour des images brutes de 30 FPS) ; Sorties USB 5 broches via USB 2.0 (prend en charge UVC). Cela évite les interférences de signal et permet le plug-and-play avec des ordinateurs/outils d'inspection.
Q2 : Une résolution de 720 + 30 FPS est-elle suffisante pour un usage médical/industriel ?
Oui. Le capteur OmniVision OV9734 (1 MP, pixel de 1,75 μm) + ouverture F4.0 capture des détails clairs (lésions ORL, défauts des broches de la puce) ; 30FPS garantit une visualisation en temps réel sans décalage.
Q3 : Avantage de la mise au point manuelle ? Facile à utiliser ?
S'adapte à diverses profondeurs (gros plans avec éclats de 0,1 mm, plans larges de 102°). Ajustez légèrement la bague de mise au point de l’objectif – pas de calibrage complexe.
Q4 : Pourquoi une conception séparée ? Affecte la portabilité ?
Q5 : Avec quels systèmes le module est-il compatible et est-il facile à connecter ?
Il prend en charge le protocole UVC, permettant une fonctionnalité plug-and-play avec les systèmes grand public (Windows, Linux, Android, MacOS) sans pilotes supplémentaires. La conception séparée permet également une disposition flexible de l'objectif et du panneau de commande pour s'adapter aux espaces d'installation.
Appel à l'action
Veuillez fournir la limite de diamètre frontal, la profondeur d'insertion, l'emplacement de la carte, le cheminement du câble, la taille cible, la distance de travail, les conditions d'éclairage et les exigences en matière de broches USB. Nous pouvons ensuite revoir l’architecture séparée standard de votre appareil.
