OV9734 Modul de cameră pentru endoscop USB separat de 3,3 mm cu unghi larg de 102°

Acesta este un modul de cameră endoscop USB separat OV9734 de 3,3 mm cu unghi larg de 102°  pentru dispozitivele OEM care necesită secțiunea de imagistică și secțiunea de procesare USB aranjate unul față de celălalt. Câmpul său vizual de 102° și șase LED-uri 0201 acceptă inspecția compactă la distanță apropiată, în timp ce arhitectura de semnal separat oferă designerului dispozitivului mai multă libertate în plasarea plăcii. Configurația actuală a produsului utilizează o conexiune Type-C/MIPI între secțiunea de imagistică și placa de procesare, cu ieșire USB 5Pin pe partea gazdă. Diferență: Acest model este selectat în primul rând pentru arhitectura sa de integrare separată de 3,3 mm, mai ales când spațiul frontal este limitat, dar placa de procesare poate fi poziționată în altă parte a dispozitivului.

Este acest model potrivit pentru dispozitivul dvs.? ◢

Cerință de selecție	Configurație standard	Notă de selecție
Spațiu frontal	Direcția modulului de 3,3 mm	Utilizați acest model atunci când secțiunea de imagini trebuie să rămână compactă, iar placa de procesare poate fi amplasată separat.
Plasarea consiliului	Arhitectură separată	Confirmați locația disponibilă pentru placa de procesare și ruta dintre imagistica frontală și ieșirea gazdă.
Vizualizare acoperire	102° ±5°	Confirmați că acoperirea largă la distanță apropiată se potrivește cu dimensiunea țintă.
Iluminat	6 LED-uri 0201	Confirmați dacă suprafața țintă și distanța de lucru se potrivesc cu iluminatul frontal standard.
Conexiune gazdă	Ieșire USB 5Pin	Confirmați definiția pinului, arhitectura USB gazdă și aplicația software în timpul integrării probei.

Avantajul produsului ◢

1.  Structură separată de 3,3 mm — menține secțiunea de imagini compactă, permițând în același timp plasarea plăcii de procesare în altă parte a dispozitivului.

2. Câmp vizual de 102° — oferă o acoperire largă la distanță apropiată pentru observarea internă.

3.  Șase LED-uri 0201 — asigură iluminare integrată în jurul secțiunii de imagini compacte.

4. Platforma cu senzori OV9734 — oferă o direcție familiară de imagine de 1 MP pentru integrarea endoscopului USB.

5.  USB 5Pin Host Output — acceptă conexiunea la arhitectura USB pe partea gazdă după etapa de procesare separată.

Aspect separat pentru dispozitive cu spațiu front-end limitat

Arhitectura separată este utilă atunci când secțiunea optică trebuie să se potrivească într-un capăt frontal compact, dar dispozitivul are mai mult spațiu în spate pentru procesarea electronicii. Prin urmare, obiectivul de inginerie este rutarea cablurilor, plasarea plăcii și definirea conectorului - nu numai diametrul camerei. Dacă dispozitivul poate găzdui o secțiune completă de cameră integrată în față, un model integrat poate simplifica asamblarea.

Aplicarea Modulului Camera Endoscopului◢

1. Echipament portabil de detectare medicală: în detectarea simplă ORL la clinicile de îngrijire primară, conexiunea stabilă între interfața de tip C și placa DSP asigură imagistica în timp real. Interfața USB 5Pin poate fi conectată direct la un laptop, iar detectarea poate fi inițiată rapid prin protocolul UVC, fără configurații complexe.




2. Echipament industrial portabil de inspecție: atunci când inspectați interiorul conductelor mici sau al instrumentelor de precizie, designul separat, împreună cu performanța de conectare rezistentă la uzură a interfeței de tip C, facilitează dezasamblarea și asamblarea frecventă a lentilelor de către operatori. Interfața USB 5Pin poate fi conectată direct la terminalele de inspecție portabile, iar transmisia stabilă a USB 2.0 asigură imagini fără bâlbâială la 30 FPS.




3. Instrumente de reparație de calitate pentru consumatori: atunci când reparați dispozitive electronice mici, cum ar fi telefoanele mobile și căștile, obiectivul de 3,3 mm poate pătrunde adânc în interiorul dispozitivului. Conexiunea interfeței de tip C la placa DSP asigură o transmitere clară a detaliilor, iar interfața USB 5Pin poate fi conectată la un computer pentru a vizualiza imagini prin intermediul unui software de uz general, scăzând pragul operațional pentru personalul de reparații.




4. Echipament educațional demonstrativ: În pregătirea medicală sau industrială, modulul poate fi conectat la dispozitive de afișare, cum ar fi proiectoare, prin interfața USB 5Pin. Bazându-se pe protocolul UVC, permite afișarea sincronă pe mai multe terminale, în timp ce transmisia cu latență scăzută între interfața de tip C și placa DSP asigură sincronizarea imaginilor demonstrative cu operarea în timp real.

Parametri tehnici ◢

Numele produsului	Modul de cameră endoscop 720P 30FPS
Senzor de imagine	Senzor CMOS OV974
Pixel	1MP

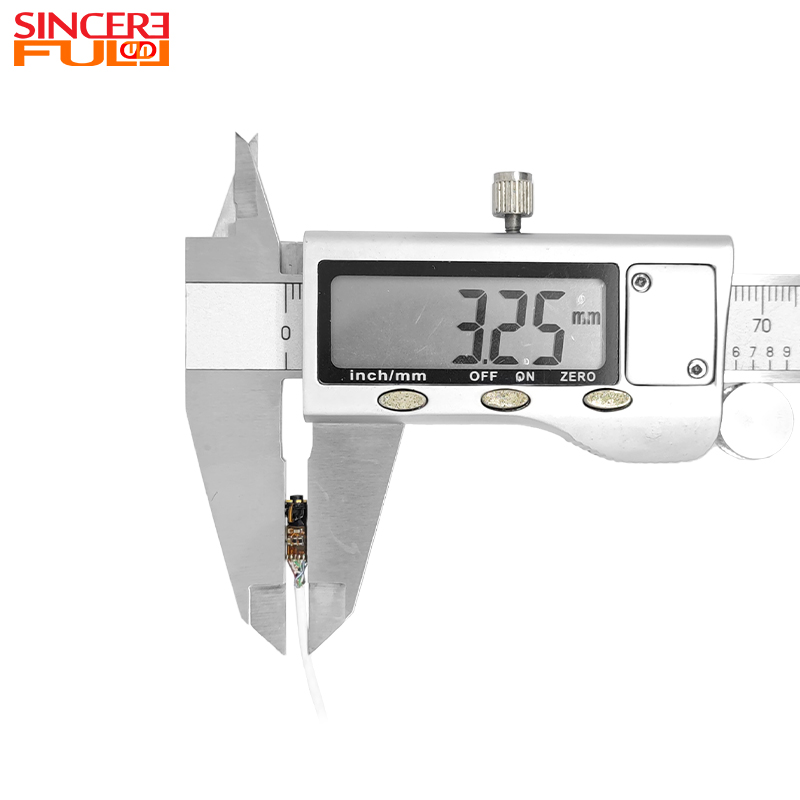

Diametru	3,3 mm
Unghi de vedere	102°
F NU	4.0
Tip de produs	Modul separat de cameră pentru endoscop
LED	6buc 0201 Led
Interfață	USB 5Pin
Caracteristică	Senzor CMOS Modulul camerei endoscopice

7. Suport pentru personalizare și integrare ◢

1.  Dispunerea plăcii și cablurilor: Dacă aranjamentul separat standard nu se potrivește cu dispozitivul, poziția plăcii, traseul de interconectare și lungimea cablului pot fi evaluate. Vă rugăm să furnizați desenul incintei și poziția plăcii gazdă.

2.  Diametrul frontal: dacă secțiunea de imagine de 3,3 mm nu se potrivește cu deschiderea disponibilă, limita mecanică ar trebui revizuită înainte de alte modificări. Vă rugăm să furnizați diametrul real de acces și adâncimea de introducere.

3.  FOV și zona de lucru: Dacă acoperirea de 102° este prea largă sau prea îngustă, cerințele optice pot fi evaluate. Vă rugăm să furnizați dimensiunea țintei și distanța de lucru.

4. Iluminare și ieșire gazdă: Dacă șase LED-uri 0201 sau ieșirea USB 5Pin nu se potrivește dispozitivului, cerințele de iluminare și conector/pini pot fi revizuite. Vă rugăm să furnizați nevoile de luminozitate, definiția pinului și constrângerile de putere.

Configurația finală ar trebui să fie confirmată prin revizuirea ingineriei și verificarea eșantionului înainte de producția în masă.

Întrebări frecvente ◢

Î1: De ce două interfețe (Type-C + USB 5Pin)?

Type-C transmite semnale MIPI către placa DSP (de mare viteză, latență scăzută pentru imagini brute de 30 FPS); Ieșiri USB 5Pin prin USB 2.0 (suporta UVC). Acest lucru evită interferența semnalului și permite plug-and-play cu computere/instrumente de inspecție.

Î2: Rezoluția 720 + 30FPS este suficientă pentru uz medical/industrial?

Da. Senzor OmniVision OV9734 (1MP, 1.75μm pixel) + deschidere F4.0 surprinde detalii clare (leziuni ORL, defecte ale cipului); 30FPS asigură vizionare în timp real fără întârzieri.

Î3: Beneficiul focalizării manuale? Usor de folosit?

Se potrivește la diferite adâncimi (prim-planuri cu cip de 0,1 mm, fotografii late de 102°). Reglați ușor inelul de focalizare a obiectivului - fără calibrare complexă.

Q4: De ce design separat? Afectează portabilitatea?

Î5: Cu ce ​​sisteme este compatibil modulul și este ușor de conectat?

Acceptă protocolul UVC, permițând funcționalitatea plug-and-play cu sistemele principale (Windows, Linux, Android, MacOS) fără drivere suplimentare. Designul separat permite, de asemenea, aranjarea flexibilă a lentilei și a plăcii de control pentru a se potrivi spațiilor de instalare.

CTA

Vă rugăm să furnizați limita diametrului frontal, adâncimea de inserare, amplasarea plăcii, traseul cablului, dimensiunea țintei, distanța de lucru, starea de iluminare și cerințele pentru pinul USB. Apoi putem revizui arhitectura separată standard pentru dispozitivul dvs.
