OV9734 3,3 mm samostatný modul USB endoskopické kamery se 102° širokoúhlým úhlem

Toto je OV9734 3,3 mm samostatný modul USB endoskopické kamery se 102° širokoúhlým úhlem  pro OEM zařízení, která potřebují zobrazovací sekci a USB zpracování uspořádané odděleně od sebe. Jeho zorné pole 102° a šest LED diod 0201 podporují kompaktní inspekci na blízko, zatímco architektura odděleného signálu dává konstruktérovi zařízení větší svobodu při umístění desky. Současná konfigurace produktu používá připojení typu C/MIPI mezi zobrazovací sekcí a procesorovou deskou s výstupem USB 5Pin na hostitelské straně. Rozdíl: Tento model je vybrán především pro svou oddělenou 3,3mm integrační architekturu, zvláště když je přední prostor omezený, ale procesorová deska může být umístěna jinde v zařízení.

Je tento model vhodný pro vaše zařízení? ◢

Požadavek na výběr	Standardní konfigurace	Poznámka k výběru
Přední prostor	Směr modulu 3,3 mm	Tento model použijte, když zobrazovací část musí zůstat kompaktní a procesorová deska může být umístěna samostatně.

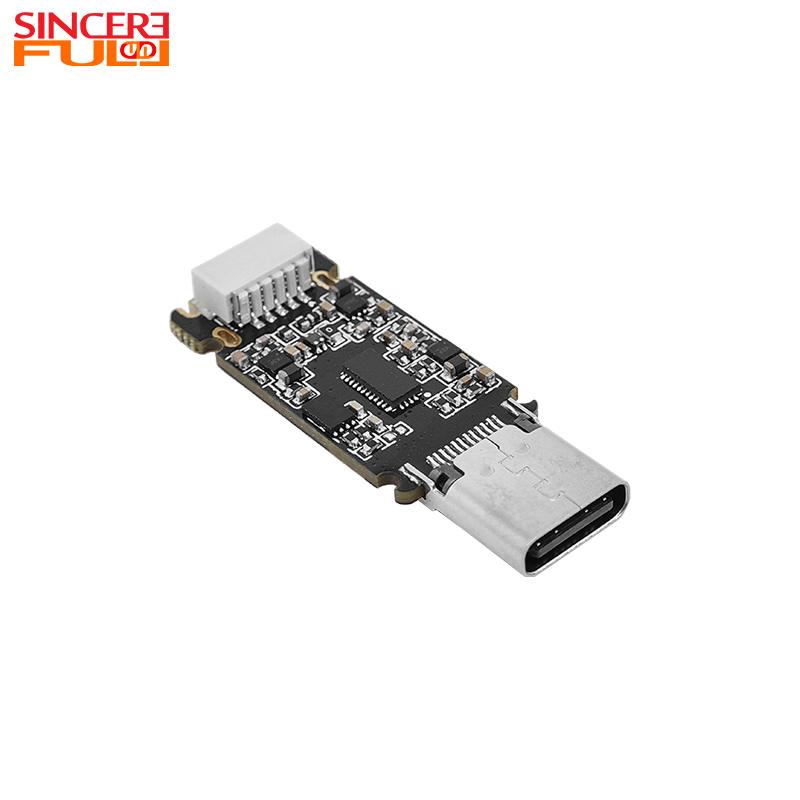

Umístění desky	Oddělená architektura	Potvrďte dostupné umístění pro procesorovou desku a cestu mezi zobrazením front-end a výstupem hostitele.
Prohlížení pokrytí	102° ±5°	Ujistěte se, že široké pokrytí na blízko odpovídá cílové velikosti.
Osvětlení	6 × 0201 LED diod	Ověřte, zda cílová plocha a pracovní vzdálenost vyhovují standardnímu přednímu osvětlení.
Hostitelské připojení	USB 5pin výstup	Ověřte definici pinů, architekturu hostitelského USB a aplikační software během integrace vzorku.

Výhoda produktu ◢

1.  3,3 mm oddělená struktura – udržuje zobrazovací část kompaktní a zároveň umožňuje umístění procesorové desky na jiné místo v zařízení.

2. 102° zorné pole — poskytuje široké pokrytí zblízka pro vnitřní pozorování.

3.  Šest 0201 LED — poskytuje integrované osvětlení kolem kompaktní zobrazovací sekce.

4. Platforma senzoru OV9734 – nabízí známý směr zobrazení třídy 1MP pro integraci endoskopu USB.

5.  USB 5Pin Host Output — podporuje připojení k hostitelské architektuře USB po oddělené fázi zpracování.

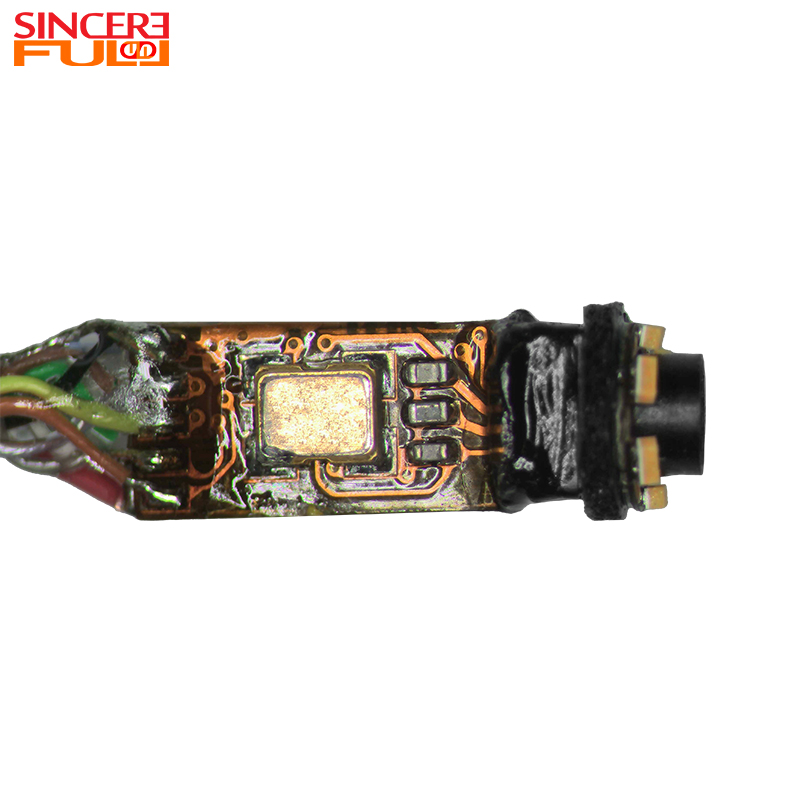

Oddělené rozvržení pro zařízení s omezeným prostorem front-endu

Oddělená architektura je užitečná, když se optická část musí vejít do kompaktního předního konce, ale zařízení má více místa vzadu pro zpracování elektroniky. Technika se proto zaměřuje na vedení kabelů, umístění desky a definici konektoru – nejen na průměr kamery. Pokud zařízení pojme kompletní integrovanou kamerovou sekci na přední straně, integrovaný model může zjednodušit montáž.

Aplikace modulu endoskopické kamery◢

1. Přenosné lékařské detekční zařízení: Při jednoduché detekci ORL na klinikách primární péče zajišťuje stabilní spojení mezi rozhraním typu C a deskou DSP zobrazování v reálném čase. Rozhraní USB 5Pin lze přímo připojit k notebooku a detekci lze rychle zahájit pomocí protokolu UVC bez složité konfigurace.




2. Průmyslové přenosné inspekční zařízení: Při inspekci vnitřku malých potrubí nebo přesných přístrojů usnadňuje oddělený design, spojený s odolností proti opotřebení rozhraní typu C, častou demontáž a montáž čoček operátory. Rozhraní USB 5Pin lze přímo připojit k ručním inspekčním terminálům a stabilní přenos USB 2.0 zajišťuje zobrazování 30FPS bez zadrhávání.




3. Nástroje pro opravy spotřebitelské kvality: Při opravách malých elektronických zařízení, jako jsou mobilní telefony a sluchátka, může 3,3mm čočka proniknout hluboko do vnitřku zařízení. Připojení rozhraní Type-C k desce DSP zajišťuje jasný přenos detailů a rozhraní USB 5Pin lze zapojit do počítače a prohlížet snímky prostřednictvím univerzálního softwaru, čímž se snižuje provozní práh pro personál oprav.




4. Výukové demonstrační vybavení: Při lékařském nebo průmyslovém školení lze modul připojit k zobrazovacím zařízením, jako jsou projektory, přes rozhraní USB 5Pin. Spoléhá na protokol UVC a umožňuje synchronní zobrazení na více terminálech, zatímco přenos s nízkou latencí mezi rozhraním Type-C a deskou DSP zajišťuje synchronizaci demonstračních snímků s provozem v reálném čase.

Technické parametry ◢

Název produktu	Modul endoskopické kamery 720P 30FPS
Obrazový snímač	CMOS snímač OV974
Pixel	1 MP

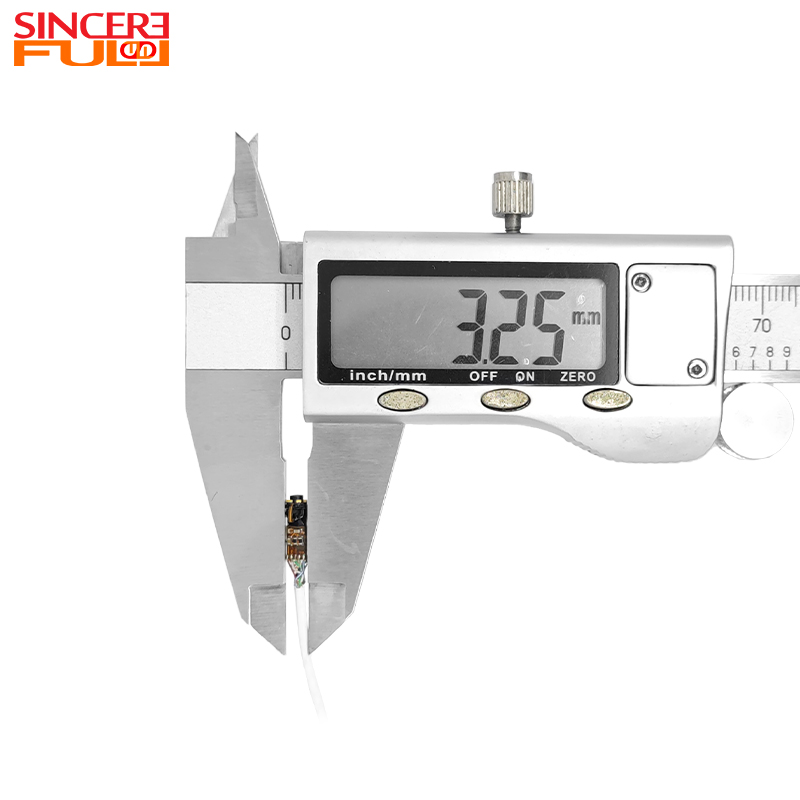

Průměr	3,3 mm
Úhel pohledu	102°
F NE	4.0
Typ produktu	Oddělený modul endoskopické kamery
Led	6ks 0201 Led
Rozhraní	USB 5pin
Funkce	Senzor CMOS Modul endoskopické kamery

7. Podpora přizpůsobení a integrace ◢

1.  Uspořádání desky a kabelu: Pokud standardní oddělené uspořádání neodpovídá zařízení, lze vyhodnotit polohu desky, trasu propojení a délku kabelu. Uveďte prosím výkres skříně a polohu hostitelské desky.

2.  Průměr přední části: Pokud se 3,3mm zobrazovací část nevejde do dostupného otvoru, je třeba před dalšími změnami zkontrolovat mechanický limit. Uveďte skutečný průměr přístupu a hloubku vložení.

3.  FOV a pracovní oblast: Pokud je pokrytí 102° příliš široké nebo příliš úzké, lze vyhodnotit optický požadavek. Uveďte velikost cíle a pracovní vzdálenost.

4. Osvětlení a výstup hostitele: Pokud šest 0201 LED nebo výstup USB 5Pin nevyhovuje zařízení, je možné zkontrolovat požadavky na osvětlení a konektor/pin. Uveďte prosím potřeby jasu, definici pinů a omezení napájení.

Konečná konfigurace by měla být potvrzena technickou kontrolou a ověřením vzorku před hromadnou výrobou.

FAQ ◢

Q1: Proč dvě rozhraní (Typ-C + USB 5Pin)?

Type-C přenáší signály MIPI do desky DSP (vysokorychlostní, nízká latence pro nezpracované obrázky 30 FPS); USB 5Pin výstupy přes USB 2.0 (podporuje UVC). To zabraňuje rušení signálu a umožňuje plug-and-play s počítači/kontrolními nástroji.

Q2: Je rozlišení 720 + 30 FPS dostatečné pro lékařské/průmyslové použití?

Ano. Snímač OmniVision OV9734 (1MP, pixel 1,75μm) + clona F4.0 zachycuje jasné detaily (léze ORL, defekty čipu); 30FPS zajišťuje sledování v reálném čase bez zpoždění.

Q3: Výhoda manuálního ostření? Snadné použití?

Hodí se pro různé hloubky (záběry zblízka 0,1 mm, záběry široké 102°). Mírně upravte zaostřovací kroužek objektivu – žádná složitá kalibrace.

Q4: Proč oddělený design? Ovlivňuje přenositelnost?

Q5: S jakými systémy je modul kompatibilní a lze jej snadno připojit?

Podporuje protokol UVC, který umožňuje funkci plug-and-play s běžnými systémy (Windows, Linux, Android, MacOS) bez dalších ovladačů. Separated design také umožňuje flexibilní uspořádání čočky a ovládací desky tak, aby se vešly do instalačních prostor.

CTA

Uveďte prosím limit průměru přední části, hloubku vložení, umístění desky, trasu kabelu, cílovou velikost, pracovní vzdálenost, podmínky osvětlení a požadavky na pin USB. Poté můžeme zkontrolovat standardní oddělenou architekturu vašeho zařízení.
