Ce que signifie la résolution 400 × 400 dans la pratique
L’image 400 × 400 est conçue autour d’une miniaturisation extrême. Il fournit environ 160 000 pixels dans un format carré, ce qui est utile pour localiser des structures, suivre un canal, vérifier si un passage est ouvert et observer de plus près des caractéristiques de surface visibles plus grandes.
Elle ne doit pas être décrite comme un substitut à une caméra d'inspection mégapixel lorsque la tâche nécessite la lecture de très petits marquages, la mesure de défauts fins ou l'agrandissement numérique de détails éloignés. Le fait que les détails disponibles soient suffisants dépend de la taille de la cible, de la distance de travail, de l'objectif, de l'éclairage, de l'échelle d'affichage et du pipeline de traitement d'image.
Le format carré offre le même nombre de pixels sur les axes horizontal et vertical. Cela peut être utile lorsque la sonde peut tourner pendant l'utilisation, car la couverture de la scène n'est pas basée sur une large image 16:9. Les exemples d’images doivent toujours être examinés sur l’écran prévu et à la distance de travail réelle avant que le module ne soit approuvé.
Architecture séparée et planification de l'éclairage

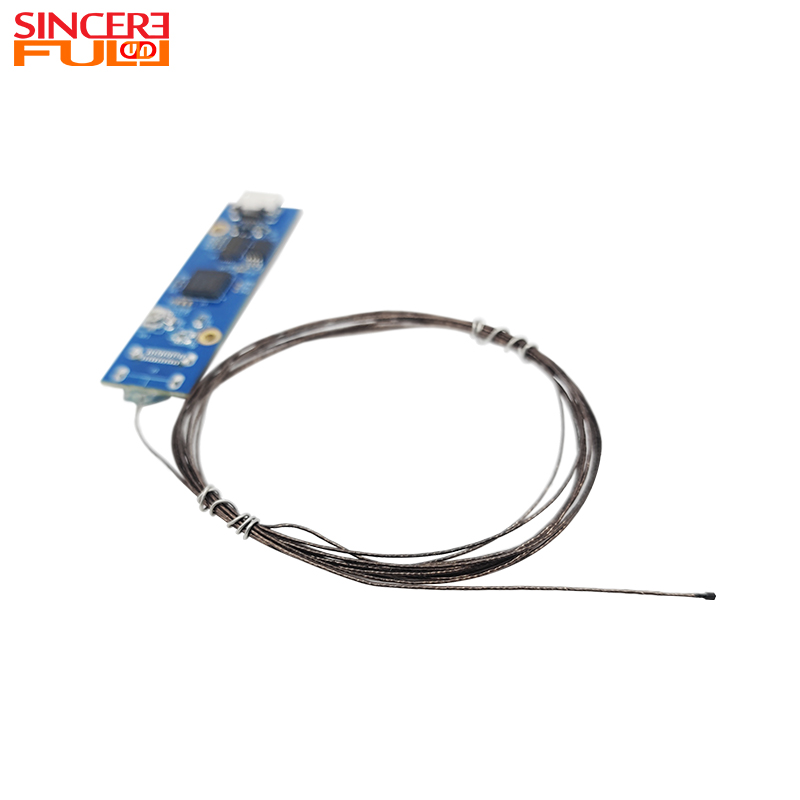

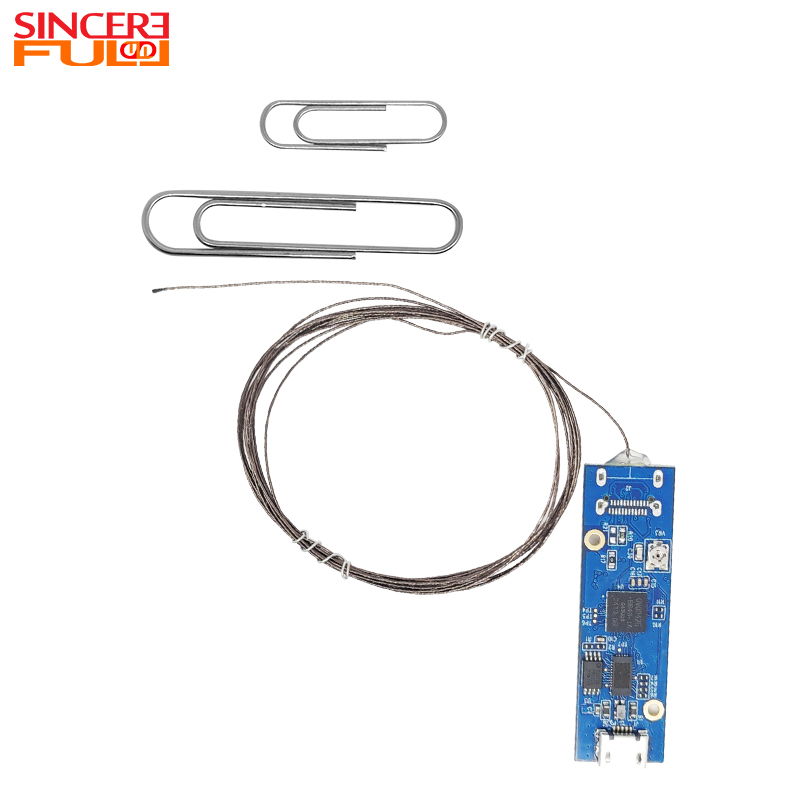

Le capteur miniature OH0TA10 envoie son signal via une connexion fine à la carte de traitement externe, où il est converti pour la sortie USB. Garder la plus grande carte éloignée de la pointe réduit l'espace nécessaire immédiatement derrière l'objectif et permet d'incorporer la tête de caméra dans des concepts de sonde minces, rigides ou flexibles.
La connexion fine doit être considérée comme faisant partie de la conception mécanique. Une traction excessive, des courbures prononcées, des flexions répétées ou une décharge de traction inadéquate peuvent affecter la fiabilité de l'assemblage. L'appareil fini doit définir un chemin de câble contrôlé et protéger la transition entre la tête miniature, la connexion et la carte de traitement.
La tête illustrée de 0,9 mm ne montre pas de LED intégrées. Bien que le capteur OH0TA10 soit conçu pour offrir une bonne sensibilité dans un format miniature, un appareil photo ne peut pas former une image utile dans l'obscurité totale sans éclairage. Selon l'appareil, la lumière peut être fournie via des LED externes, un guide de lumière séparé, une fibre optique ou une tête personnalisée de plus grand diamètre avec éclairage intégré.
L'éclairage doit être testé pour :
Luminosité à la distance cible
Réflexions sur des surfaces humides, métalliques ou brillantes
Ombrage causé par la structure de la sonde
Exposition du capteur et bruit de l'image
Chaleur à la pointe de la sonde
Consommation d'énergie et durée de fonctionnement de l'appareil
Application du module de caméra endoscopique de 0,9 mm
Développement d'appareils de visualisation médicale
Le capteur OH0TA10 est conçu pour la visualisation médicale compacte, y compris les concepts d'endoscope, de cathéter et de fil guide à usage unique et réutilisable. Ce module USB peut être évalué comme composant d’imagerie pour ces appareils, mais il ne s’agit pas d’un dispositif médical fini. Le fabricant de l'équipement doit valider les performances de l'image, la sécurité électrique et thermique, la biocompatibilité des matériaux en contact avec le patient, le nettoyage ou la stérilisation, les logiciels, la CEM et les exigences réglementaires spécifiques au marché.
Le capteur lui-même peut prendre en charge des cas d'utilisation liés à la stérilisation, mais cela ne garantit pas que l'ensemble du module de caméra, du câble, des adhésifs, du boîtier ou de la carte USB peut résister à un processus de stérilisation particulier.
Inspection de microcavités industrielles
La tête de 0,9 mm peut être évaluée pour les zones internes visibles dans les petits canaux mécaniques, les composants de précision, les passages de turbine ou de moteur, les éléments de tuyaux compacts et d'autres endroits où le diamètre d'insertion est la principale contrainte. Il peut visualiser les surfaces exposées à l’intérieur d’une cavité, mais il ne peut pas inspecter les couches cachées de PCB ou les défauts qui ne sont pas optiquement visibles.
Pour les structures de sondes industrielles terminées avec boîtiers de protection ou éclairage intégré, comparez les gamme de modules de caméras pour endoscopes industriels.
Recherche et instrumentation
Les domaines de développement possibles comprennent les équipements de visualisation biologique, les canaux microfluidiques, l'observation en laboratoire sur puce, les appareils d'essai de matériaux et les instruments pédagogiques compacts. L'adéquation dépend de la résolution requise, de la réponse des couleurs, de la distance cible, de l'éclairage et du fait que la sonde doit être jetable, nettoyable ou réutilisable.
Équipement d'imagerie personnalisé compact
La structure séparée peut également prendre en charge des outils de visualisation portables, des endoscopes personnalisés, des instruments optiques miniatures et des dispositifs d'inspection spécifiques à une application. La caméra doit être traitée comme un composant OEM nécessitant une sonde, un système d'éclairage, un boîtier de carte de traitement et une application hôte appropriés.
Intégration OEM et validation des échantillons
Avant de commander un échantillon, définissez l’environnement d’imagerie complet plutôt que de sélectionner le module uniquement en fonction du diamètre.
| Informations sur les exigences du projet | à fournir |
|---|---|
| Application cible | Ce qui doit être observé et si l'appareil est un équipement médical, industriel ou de recherche |
| Enveloppe de la sonde | Diamètre extérieur maximum, longueur d'insertion, structure rigide ou flexible et rayon de courbure autorisé |
| Distance de travail | Distance typique et maximale de l'objectif à la cible |
| Exigence de détail | Taille minimale des éléments visibles et méthode d'affichage ou de traitement d'image prévue |
| Éclairage | LED, guide de lumière ou disposition des fibres, contrôle de la luminosité et limites de chaleur |
| Plateforme hôte | Système d'exploitation, contrôleur USB, logiciel d'application et formats vidéo pris en charge |
| Disposition des câbles et des cartes | Longueur du câble, serre-câble, connecteur, position de la carte de traitement et espace du boîtier |
| Environnement | Humidité, produits chimiques de nettoyage, stérilisation, température, vibration et cycle de réutilisation |
| Conformité | Exigences en matière de sécurité des appareils finis, de CEM, médicales et d'entrée sur le marché |
| Volume du projet | Quantité d'échantillon, calendrier de validation et demande de production estimée |
La personnalisation disponible peut être évaluée pour la longueur du câble, le boîtier de la tête de capteur, l'orientation de l'image, les paramètres optiques, la disposition de la carte de traitement et l'éclairage. Chaque modification demandée doit être enregistrée sur le dessin et vérifiée par des tests sur échantillons avant l'approbation de la production.
Foire aux questions

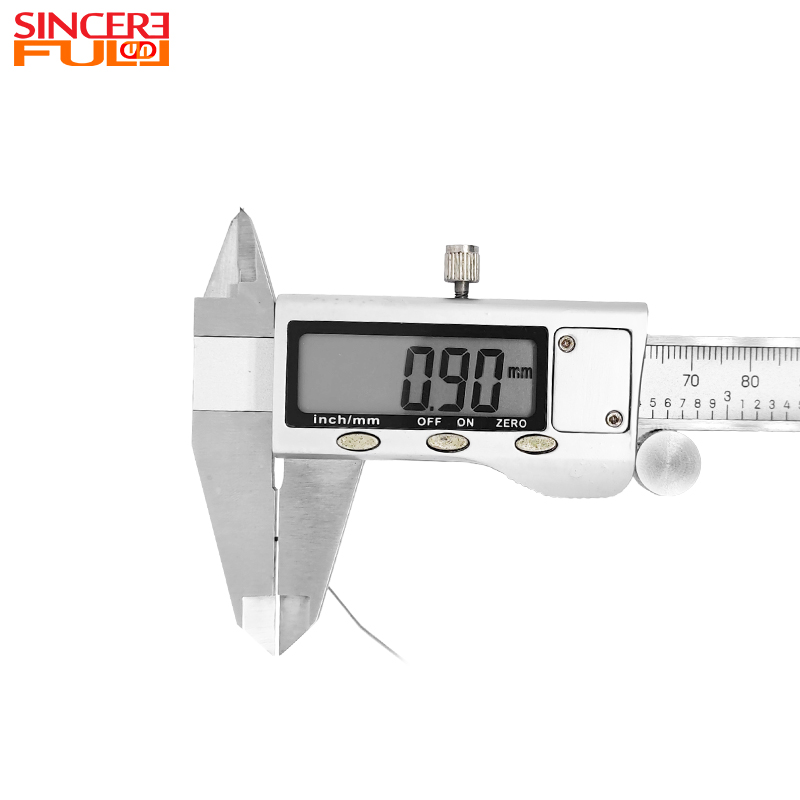

0,9 mm décrit-il l'ensemble du module de caméra ?

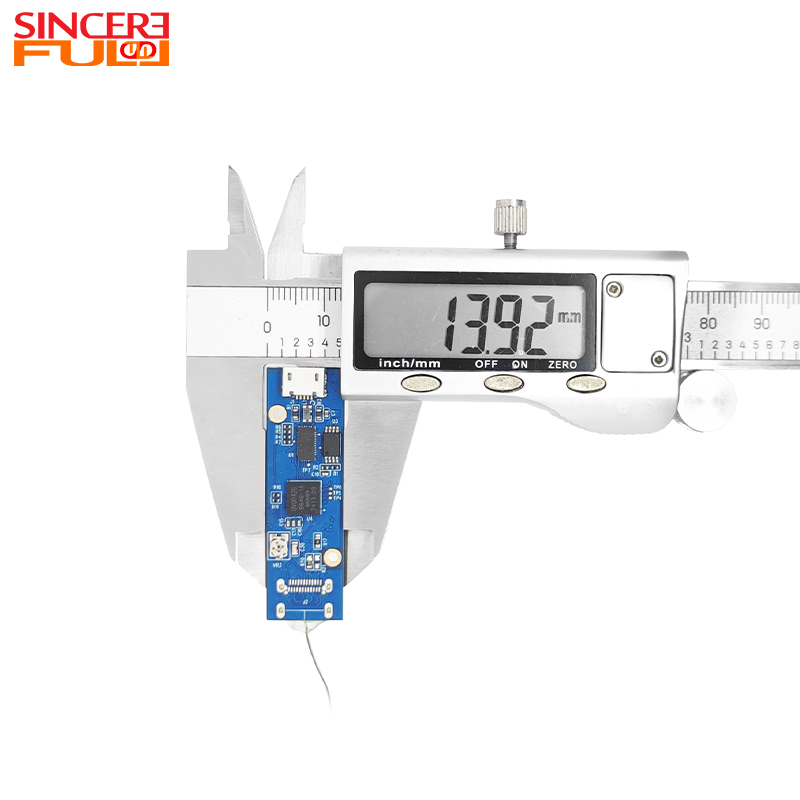

Non, il décrit la tête de caméra miniature. La carte de traitement externe et le connecteur USB sont plus grands et doivent être installés plus en arrière dans l'appareil fini. Utilisez le dessin dimensionnel complet lors de la planification de la sonde et du boîtier.
Une résolution de 400 × 400 est-elle suffisante pour une inspection détaillée ?
Il est destiné à la visualisation à courte distance où un très petit diamètre d'insertion est la principale exigence. Il peut prendre en charge la navigation, l'orientation et l'observation des caractéristiques de surface visibles, mais l'adéquation à l'analyse ou à la mesure de défauts fins doit être confirmée par des échantillons d'images.
Le module peut-il fonctionner dans une cavité complètement sombre ?
Aucun appareil photo ne peut produire une image utile sans lumière. La tête illustrée de 0,9 mm ne montre pas de LED intégrées, l'appareil doit donc fournir un éclairage via une LED externe, un guide de lumière, une fibre optique ou une structure personnalisée évaluée.
Peut-il être intégré dans des dispositifs médicaux à usage unique ou réutilisables ?
Le capteur OH0TA10 est destiné aux applications compactes de visualisation médicale et le module peut être évalué pour l'un ou l'autre concept d'appareil. Le produit complet nécessite toujours une validation au niveau de l'appareil pour les matériaux, le nettoyage ou la stérilisation, la sécurité électrique, les performances thermiques, les logiciels, la CEM et la conformité réglementaire.
Quel est l’avantage de la conception séparée ?
Il maintient la plus grande carte de traitement en dehors de la partie la plus étroite de la sonde. Cela permet de réduire le diamètre de la pointe, mais la connexion fine du capteur nécessite un acheminement, une protection mécanique et un soulagement de traction appropriés.
UVC signifie-t-il qu'il fonctionne avec tous les appareils Windows, Linux ou Android ?
Non. UVC réduit le recours à un pilote propriétaire, mais la compatibilité finale dépend du contrôleur USB hôte, du système d'exploitation, du mode YUV ou MJPEG pris en charge, de l'alimentation électrique, du câble et du logiciel d'application. Testez l’hôte cible exact avant l’approbation.
Le câble, le boîtier ou l'éclairage peuvent-ils être personnalisés ?
Ces éléments peuvent être évalués pour des projets OEM. Fournissez la longueur de câble requise, le dessin de la sonde, le matériau du boîtier, la méthode d'éclairage, la distance de travail et les limites d'espace de la carte afin que la faisabilité technique puisse être examinée.
Quelles informations sont nécessaires pour un devis ?
Fournissez l'application, les dimensions de la sonde, la distance de travail, le plan d'éclairage, la plate-forme hôte, les exigences en matière de câbles et de connecteurs, les conditions environnementales, la quantité d'échantillons et la demande de production estimée. Pour le développement de dispositifs médicaux, indiquez également le processus de nettoyage ou de stérilisation prévu.
