Co znamená rozlišení 400 × 400 v praxi
Obraz 400 × 400 je navržen s ohledem na extrémní miniaturizaci. Poskytuje přibližně 160 000 pixelů ve čtvercovém formátu, což je užitečné pro lokalizaci struktur, sledování kanálu, kontrolu, zda je průchod otevřený, a pozorování větších viditelných povrchových prvků na blízko.
Nemělo by být popisováno jako náhrada za megapixelovou inspekční kameru, když úkol vyžaduje čtení velmi malých značek, měření jemných defektů nebo digitální zvětšení vzdálených detailů. To, zda jsou dostupné detaily dostatečné, závisí na velikosti cíle, pracovní vzdálenosti, čočce, osvětlení, měřítku zobrazení a procesu zpracování obrazu.
Čtvercový formát nabízí stejný počet pixelů na vodorovné i svislé ose. To může být užitečné, když se může sonda během používání otáčet, protože pokrytí scény není založeno na širokém snímku 16:9. Před schválením modulu by měly být ukázkové obrázky stále kontrolovány na zamýšleném displeji a ve skutečné pracovní vzdálenosti.
Oddělená architektura a plánování osvětlení

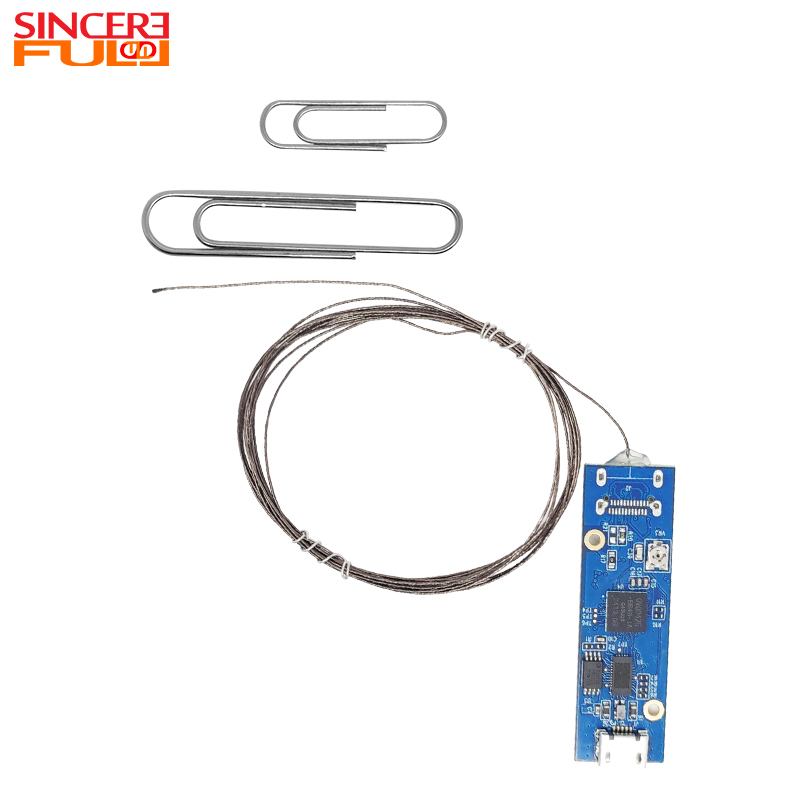

Miniaturní snímač OH0TA10 posílá svůj signál přes jemné připojení na externí procesorovou desku, kde je převeden na USB výstup. Držením větší desky od špičky se zmenšuje prostor potřebný bezprostředně za objektivem a umožňuje začlenění hlavy kamery do tenkých pevných nebo flexibilních konceptů sondy.
Jemné spojení musí být považováno za součást mechanického návrhu. Nadměrné tahání, ostré ohyby, opakované ohýbání nebo nedostatečné odlehčení tahu mohou ovlivnit spolehlivost montáže. Hotové zařízení by mělo definovat řízenou kabelovou trasu a chránit přechod mezi miniaturní hlavou, spojem a deskou pro zpracování.
Na vyobrazené hlavě 0,9 mm nejsou integrované LED diody. Přestože je snímač OH0TA10 navržen pro dobrou citlivost v miniaturním formátu, kamera nemůže v úplné tmě bez osvětlení vytvořit užitečný obraz. V závislosti na zařízení může být světlo dodáváno prostřednictvím externích LED diod, samostatného světlovodu, optického vlákna nebo přizpůsobené hlavice s větším průměrem s integrovaným osvětlením.
Osvětlení by mělo být testováno na:
Jas v cílové vzdálenosti
Odrazy od mokrých, kovových nebo lesklých povrchů
Stínování způsobené strukturou sondy
Expozice snímače a šum obrazu
Zahřejte na špičce sondy
Spotřeba energie a doba provozu zařízení
Aplikace 0,9mm modulu endoskopické kamery
Vývoj zdravotnického vizualizačního zařízení
Senzor OH0TA10 je navržen pro kompaktní lékařskou vizualizaci, včetně jednorázových a opakovaně použitelných endoskopů, katétrů a vodicích drátů. Tento USB modul lze hodnotit jako zobrazovací komponent pro tato zařízení, ale nejedná se o hotové zdravotnické zařízení. Výrobce zařízení musí ověřit výkon obrazu, elektrickou a tepelnou bezpečnost, biologickou kompatibilitu materiálů pro kontakt s pacientem, čištění nebo sterilizaci, software, EMC a regulační požadavky specifické pro trh.
Samotný senzor může podporovat případy použití související se sterilizací, ale to neznamená, že celý modul kamery, kabel, lepidla, pouzdro nebo deska USB vydrží konkrétní sterilizační proces.
Inspekce průmyslových mikrodutin
Hlava 0,9 mm může být vyhodnocena pro viditelné vnitřní oblasti v malých mechanických kanálech, přesných součástech, průchodech turbíny nebo motoru, kompaktních trubkách a dalších místech, kde je hlavním omezením průměr vložení. Dokáže prohlížet exponované povrchy uvnitř dutiny, ale nemůže kontrolovat skryté vrstvy DPS nebo defekty, které nejsou opticky viditelné.
U dokončených konstrukcí průmyslových sond s ochranným pouzdrem nebo integrovaným osvětlením porovnejte řada modulů průmyslových endoskopických kamer.
Výzkum a přístrojové vybavení
Mezi možné oblasti rozvoje patří biologická vizualizační zařízení, mikrofluidní kanály, pozorování v laboratoři na čipu, přípravky pro testování materiálů a kompaktní vzdělávací nástroje. Vhodnost závisí na požadovaném rozlišení, barevné odezvě, vzdálenosti cíle, osvětlení a na tom, zda musí být sonda jednorázová, čistitelná nebo opakovaně použitelná.
Kompaktní zakázkové zobrazovací zařízení
Oddělená struktura může také podporovat přenosné zobrazovací nástroje, zakázkové boroskopy, miniaturní optické přístroje a aplikačně specifická kontrolní zařízení. S kamerou by se mělo zacházet jako s OEM komponentou, která vyžaduje vhodnou sondu, osvětlovací systém, kryt procesorové desky a hostitelskou aplikaci.
Integrace OEM a ověření vzorku
Před objednáním vzorku definujte kompletní zobrazovací prostředí spíše než výběr modulu pouze podle průměru.
| o požadavcích projektu | Poskytnout informace |
|---|---|
| Cílová aplikace | Co je třeba dodržovat a zda se jedná o zařízení lékařské, průmyslové nebo výzkumné |
| Obálka sondy | Maximální vnější průměr, délka vložení, tuhá nebo pružná konstrukce a povolený poloměr ohybu |
| Pracovní vzdálenost | Typická a maximální vzdálenost od objektivu k cíli |
| Detailní požadavek | Minimální velikost viditelného prvku a zamýšlený způsob zobrazení nebo zpracování obrazu |
| Osvětlení | LED, světlovod nebo uspořádání vláken, regulace jasu a tepelné limity |
| Hostitelská platforma | Operační systém, USB řadič, aplikační software a podporované video formáty |
| Rozložení kabelů a desek | Délka kabelu, odlehčení tahu, konektor, poloha pracovní desky a prostor krytu |
| Prostředí | Cyklus vlhkosti, čisticích chemikálií, sterilizace, teploty, vibrací a opětovného použití |
| Dodržování | Bezpečnost hotového zařízení, EMC, lékařské požadavky a požadavky na vstup na trh |
| Objem projektu | Množství vzorku, plán ověřování a odhadovaná výrobní poptávka |
Dostupná přizpůsobení lze vyhodnotit pro délku kabelu, pouzdro hlavy snímače, orientaci obrazu, optická nastavení, uspořádání procesorové desky a osvětlení. Každá požadovaná změna by měla být zaznamenána na výkrese a před schválením výroby by měla být ověřena testováním vzorku.
Často kladené otázky
Popisuje 0,9 mm celý modul fotoaparátu?
Ne. Popisuje miniaturní hlavu kamery. Externí procesorová deska a USB konektor jsou větší a musí být instalovány dále vzadu v hotovém zařízení. Při plánování sondy a krytu použijte úplný rozměrový výkres.
Stačí rozlišení 400 × 400 pro podrobnou kontrolu?
Je určen pro vizualizaci na blízko, kde je hlavním požadavkem velmi malý průměr vkládání. Může podporovat navigaci, orientaci a pozorování viditelných povrchových prvků, ale vhodnost pro analýzu jemných vad nebo měření musí být potvrzena ukázkovými snímky.
Může modul pracovat v úplně tmavé dutině?
Žádný fotoaparát nemůže vytvořit užitečný obraz bez světla. Na vyobrazené 0,9mm hlavě nejsou integrované LED diody, takže zařízení musí poskytovat osvětlení prostřednictvím externí LED, světlovodu, optického vlákna nebo vyhodnocené vlastní struktury.
Lze jej integrovat do jednorázových nebo opakovaně použitelných zdravotnických prostředků?
Senzor OH0TA10 je určen pro aplikace kompaktní lékařské vizualizace a modul lze vyhodnotit pro oba koncepty zařízení. Kompletní produkt stále vyžaduje ověření na úrovni zařízení pro materiály, čištění nebo sterilizaci, elektrickou bezpečnost, tepelný výkon, software, EMC a shodu s předpisy.
Jaká je výhoda odděleného provedení?
Udržuje větší pracovní desku mimo nejužší část sondy. To pomáhá zmenšit průměr hrotu, ale připojení jemného snímače vyžaduje vhodné vedení, mechanickou ochranu a odlehčení tahu.
Znamená UVC, že funguje s každým zařízením Windows, Linux nebo Android?
Ne. UVC snižuje závislost na proprietárním ovladači, ale konečná kompatibilita závisí na hostitelském USB řadiči, operačním systému, podporovaném režimu YUV nebo MJPEG, napájecím zdroji, kabelu a aplikačním softwaru. Před schválením otestujte přesného cílového hostitele.
Lze kabel, pouzdro nebo osvětlení přizpůsobit?
Tyto položky lze hodnotit pro projekty OEM. Uveďte požadovanou délku kabelu, výkres sondy, materiál pouzdra, způsob osvětlení, pracovní vzdálenost a limity prostoru na desce, aby bylo možné přezkoumat technickou proveditelnost.
Jaké informace jsou potřebné pro cenovou nabídku?
Uveďte aplikaci, rozměry sondy, pracovní vzdálenost, plán osvětlení, hostitelskou platformu, požadavky na kabel a konektor, podmínky prostředí, množství vzorků a odhadovanou výrobní poptávku. Při vývoji lékařského zařízení uveďte také zamýšlený proces čištění nebo sterilizace.
