Ce înseamnă rezoluția 400 × 400 în practică
Imaginea de 400 × 400 este concepută în jurul miniaturizării extreme. Acesta oferă aproximativ 160.000 de pixeli într-un format pătrat, ceea ce este util pentru localizarea structurilor, urmărirea unui canal, verificarea dacă un pasaj este deschis și observarea caracteristicilor mai mari ale suprafeței vizibile la distanță apropiată.
Nu trebuie descrisă ca un substitut pentru o cameră de inspecție megapixeli atunci când sarcina necesită citirea unor marcaje foarte mici, măsurarea defectelor fine sau mărirea digitală a detaliilor îndepărtate. Dacă detaliile disponibile sunt suficiente, depinde de dimensiunea țintei, distanța de lucru, obiectivul, iluminarea, scara afișajului și conducta de procesare a imaginii.
Formatul pătrat oferă același număr de pixeli pe axele orizontale și verticale. Acest lucru poate fi util atunci când sonda se poate roti în timpul utilizării, deoarece acoperirea scenei nu se bazează pe un cadru larg 16:9. Imaginile eșantioane trebuie totuși examinate pe afișajul dorit și la distanța reală de lucru înainte ca modulul să fie aprobat.
Arhitectură separată și planificare a iluminării
Senzorul miniatural OH0TA10 își trimite semnalul printr-o conexiune fină la placa externă de procesare, unde este convertit pentru ieșire USB. Menținerea plăcii mai mari departe de vârf reduce spațiul necesar imediat în spatele obiectivului și permite ca capul camerei să fie încorporat în concepte de sonde subțiri, rigide sau flexibile.
Conexiunea fină trebuie considerată parte a proiectării mecanice. Tragere excesivă, îndoiri ascuțite, îndoiri repetate sau detensionare inadecvată pot afecta fiabilitatea asamblarii. Dispozitivul finit ar trebui să definească un traseu controlat al cablului și să protejeze tranziția dintre capul miniatural, conexiune și placa de procesare.

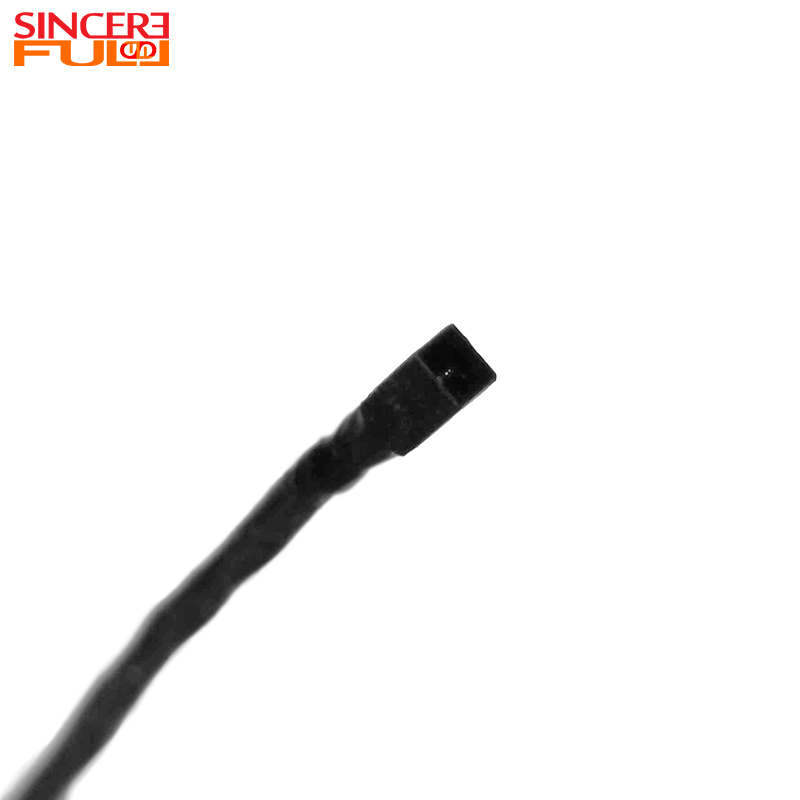

Capul ilustrat de 0,9 mm nu prezintă LED-uri integrate. Deși senzorul OH0TA10 este proiectat pentru o sensibilitate bună într-un format miniatural, o cameră nu poate forma o imagine utilă în întuneric complet fără iluminare. În funcție de dispozitiv, lumina poate fi furnizată prin LED-uri externe, un ghid de lumină separat, fibră optică sau un cap personalizat cu diametru mai mare cu iluminare integrată.
Iluminatul trebuie testat pentru:
Luminozitate la distanța țintă
Reflecții de pe suprafețele umede, metalice sau lucioase
Umbrire cauzată de structura sondei
Expunerea senzorului și zgomotul de imagine
Încălzire la vârful sondei
Consumul de energie și timpul de funcționare al dispozitivului
Aplicarea Modulului Camera Endoscop de 0,9 mm
Dezvoltarea dispozitivelor de vizualizare medicală
Senzorul OH0TA10 este proiectat pentru vizualizare medicală compactă, inclusiv concepte de endoscop, cateter și ghidaj de unică folosință și reutilizabile. Acest modul USB poate fi evaluat ca o componentă de imagistică pentru acele dispozitive, dar nu este un dispozitiv medical finit. Producătorul de echipamente trebuie să valideze performanța imaginii, siguranța electrică și termică, biocompatibilitatea materialelor de contact cu pacientul, curățarea sau sterilizarea, software-ul, EMC și cerințele de reglementare specifice pieței.
Senzorul în sine poate suporta cazuri de utilizare legate de sterilizare, dar asta nu stabilește că modulul complet al camerei, cablul, adezivii, carcasa sau placa USB poate rezista unui anumit proces de sterilizare.
Inspecție industrială a micro-cavităților
Capul de 0,9 mm poate fi evaluat pentru zonele interne vizibile în canale mecanice mici, componente de precizie, pasaje ale turbinei sau ale motorului, caracteristici ale conductelor compacte și alte locații în care diametrul de inserție este principala constrângere. Poate vizualiza suprafețele expuse din interiorul unei cavități, dar nu poate inspecta straturile PCB ascunse sau defecte care nu sunt vizibile optic.
Pentru structurile de sonde industriale finalizate cu carcase de protecție sau iluminare integrată, comparați Gama de module pentru camere endoscopice industriale.
Cercetare și instrumentare
Zonele posibile de dezvoltare includ echipamente de vizualizare biologică, canale microfluidice, observare lab-on-a-chip, dispozitive de testare a materialelor și instrumente educaționale compacte. Adecvarea depinde de rezoluția necesară, răspunsul culorii, distanța țintă, iluminare și dacă sonda trebuie să fie de unică folosință, curățabilă sau reutilizabilă.
Echipament compact personalizat pentru imagini
Structura separată poate suporta, de asemenea, instrumente portabile de vizualizare, boroscoape personalizate, instrumente optice miniaturale și dispozitive de inspecție specifice aplicației. Camera trebuie tratată ca o componentă OEM care necesită o sondă adecvată, un sistem de iluminare, o carcasă pentru placa de procesare și o aplicație gazdă.
Integrarea OEM și validarea eșantionului
Înainte de a comanda o probă, definiți mediul complet de imagistică, în loc să selectați modulul numai din diametru.
| despre cerințele proiectului de furnizat | Informații |
|---|---|
| Aplicația țintă | Ce trebuie respectat și dacă dispozitivul este un echipament medical, industrial sau de cercetare |
| Plicul sondei | Diametrul exterior maxim, lungimea de introducere, structură rigidă sau flexibilă și raza de îndoire permisă |
| Distanța de lucru | Distanța tipică și maximă de la obiectiv la țintă |
| Cerință de detaliu | Dimensiunea minimă a caracteristicilor vizibile și metoda de afișare sau de procesare a imaginii dorită |
| Iluminare | LED, ghid de lumină sau aranjament de fibre, controlul luminozității și limitele de căldură |
| Platformă gazdă | Sistem de operare, controler USB, software de aplicație și formate video acceptate |
| Dispunerea cablului și a plăcii | Lungimea cablului, detensionare, conector, poziția plăcii de procesare și spațiul carcasei |
| Mediu | Umiditate, substanțe chimice de curățare, sterilizare, temperatură, vibrații și ciclu de reutilizare |
| Conformitate | Siguranța dispozitivului finit, EMC, cerințe medicale și de intrare pe piață |
| Volumul proiectului | Cantitatea de probe, programul de validare și cererea estimată de producție |
Personalizarea disponibilă poate fi evaluată pentru lungimea cablului, carcasa capului senzorului, orientarea imaginii, setările optice, aspectul plăcii de procesare și iluminare. Fiecare modificare solicitată trebuie înregistrată pe desen și verificată prin testare pe eșantion înainte de aprobarea producției.
Întrebări frecvente
0,9 mm descrie întregul modul al camerei?
Nu. Descrie capul camerei miniaturale. Placa de procesare externă și conectorul USB sunt mai mari și trebuie instalate mai în spate în dispozitivul finit. Utilizați desenul dimensional complet atunci când planificați sonda și carcasa.
Este suficientă rezoluția de 400 × 400 pentru o inspecție detaliată?
Este destinat vizualizării de aproape, unde un diametru de inserție foarte mic este principala cerință. Poate sprijini navigarea, orientarea și observarea caracteristicilor vizibile ale suprafeței, dar adecvarea pentru analiza sau măsurarea defectelor fine trebuie să fie confirmată cu imagini de probă.
Modulul poate funcționa într-o cavitate complet întunecată?
Nicio cameră nu poate produce o imagine utilă fără lumină. Capul ilustrat de 0,9 mm nu prezintă LED-uri integrate, așa că dispozitivul trebuie să ofere iluminare printr-un LED extern, ghid de lumină, fibră optică sau o structură personalizată evaluată.
Poate fi integrat în dispozitive medicale de unică folosință sau reutilizabile?
Senzorul OH0TA10 este destinat aplicațiilor de vizualizare medicală compactă, iar modulul poate fi evaluat pentru oricare dintre conceptele de dispozitiv. Produsul complet necesită în continuare validare la nivel de dispozitiv pentru materiale, curățare sau sterilizare, siguranță electrică, performanță termică, software, EMC și conformitatea cu reglementările.
Care este avantajul designului separat?
Păstrează placa de procesare mai mare în afara celei mai înguste părți a sondei. Acest lucru ajută la reducerea diametrului vârfului, dar conexiunea fină a senzorului necesită o direcționare adecvată, protecție mecanică și eliberare a tensiunii.
UVC înseamnă că funcționează cu orice dispozitiv Windows, Linux sau Android?
Nu. UVC reduce dependența de un driver proprietar, dar compatibilitatea finală depinde de controlerul USB gazdă, sistemul de operare, modul YUV sau MJPEG acceptat, sursa de alimentare, cablul și aplicația software. Testați gazda țintă exactă înainte de aprobare.
Cablul, carcasa sau iluminatul pot fi personalizate?
Aceste articole pot fi evaluate pentru proiecte OEM. Furnizați lungimea necesară a cablului, desenul sondei, materialul carcasei, metoda de iluminare, distanța de lucru și limitele de spațiu pe placă, astfel încât fezabilitatea tehnică să poată fi revizuită.
Ce informații sunt necesare pentru o cotație?
Furnizați aplicația, dimensiunile sondei, distanța de lucru, planul de iluminare, platforma gazdă, cerințele de cablu și conector, condițiile de mediu, cantitatea de eșantion și cererea estimată de producție. Pentru dezvoltarea dispozitivelor medicale, indicați și procesul de curățare sau sterilizare prevăzut.
