Cosa significa in pratica la risoluzione 400 × 400
L'immagine 400 × 400 è progettata attorno a una miniaturizzazione estrema. Fornisce circa 160.000 pixel in formato quadrato, utile per localizzare strutture, seguire un canale, verificare se un passaggio è aperto e osservare caratteristiche di superficie visibile più grandi a distanza ravvicinata.
Non deve essere descritta come un sostituto di una telecamera di ispezione megapixel quando l'attività richiede la lettura di segni molto piccoli, la misurazione di piccoli difetti o l'ingrandimento digitale di dettagli distanti. Se i dettagli disponibili sono sufficienti dipende dalle dimensioni del target, dalla distanza di lavoro, dall'obiettivo, dall'illuminazione, dalla scala di visualizzazione e dal processo di elaborazione delle immagini.
Il formato quadrato offre lo stesso numero di pixel sugli assi orizzontale e verticale. Ciò può essere utile quando la sonda potrebbe ruotare durante l'uso perché la copertura della scena non è basata su un ampio fotogramma 16:9. Le immagini campione devono comunque essere riviste sul display previsto e alla distanza di lavoro effettiva prima che il modulo venga approvato.
Architettura separata e progettazione dell'illuminazione

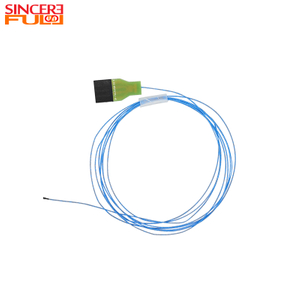

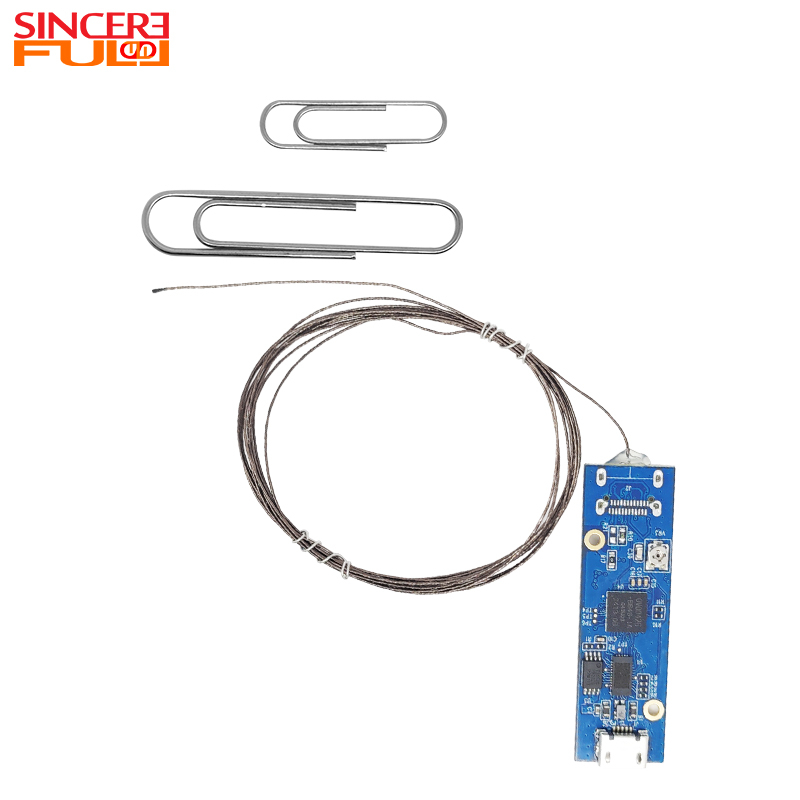

Il sensore miniaturizzato OH0TA10 invia il suo segnale attraverso una connessione fine alla scheda di elaborazione esterna, dove viene convertito per l'uscita USB. Mantenere la tavola più grande lontana dalla punta riduce lo spazio necessario immediatamente dietro l'obiettivo e consente di incorporare la testa della telecamera in sonde sottili rigide o flessibili.
La connessione fine deve essere considerata parte della progettazione meccanica. Una trazione eccessiva, piegature brusche, flessioni ripetute o un serracavo inadeguato possono compromettere l'affidabilità dell'assemblaggio. Il dispositivo finito dovrebbe definire un percorso del cavo controllato e proteggere la transizione tra la testa in miniatura, la connessione e la scheda di elaborazione.
La testa illustrata da 0,9 mm non mostra LED integrati. Sebbene il sensore OH0TA10 sia progettato per una buona sensibilità in un formato miniaturizzato, una fotocamera non può creare un'immagine utile nella completa oscurità senza illuminazione. A seconda del dispositivo, la luce può essere fornita tramite LED esterni, una guida luminosa separata, fibra ottica o una testa personalizzata di diametro maggiore con illuminazione integrata.
L'illuminazione dovrebbe essere testata per:
Luminosità alla distanza target
Riflessi da superfici bagnate, metalliche o lucide
Ombreggiatura causata dalla struttura della sonda
Esposizione del sensore e rumore dell'immagine
Calore sulla punta della sonda
Consumo energetico e tempo di funzionamento del dispositivo
Applicazione del modulo telecamera per endoscopio da 0,9 mm
Sviluppo di dispositivi di visualizzazione medica
Il sensore OH0TA10 è progettato per la visualizzazione medica compatta, compresi i concetti di endoscopio, catetere e filo guida monouso e riutilizzabili. Questo modulo USB può essere valutato come componente di imaging per tali dispositivi, ma non è un dispositivo medico finito. Il produttore dell'apparecchiatura deve convalidare le prestazioni dell'immagine, la sicurezza elettrica e termica, la biocompatibilità dei materiali a contatto con il paziente, la pulizia o la sterilizzazione, il software, la compatibilità elettromagnetica e i requisiti normativi specifici del mercato.
Il sensore stesso può supportare casi d'uso correlati alla sterilizzazione, ma ciò non stabilisce che il modulo completo della fotocamera, il cavo, gli adesivi, l'alloggiamento o la scheda USB possano resistere a un particolare processo di sterilizzazione.
Ispezione di microcavità industriali
La testa da 0,9 mm può essere valutata per aree interne visibili in piccoli canali meccanici, componenti di precisione, passaggi di turbine o motori, caratteristiche di tubi compatti e altri luoghi in cui il diametro di inserimento è il vincolo principale. Può visualizzare le superfici esposte all'interno di una cavità, ma non può ispezionare strati nascosti di PCB o difetti non visibili otticamente.
Per strutture di sonde industriali complete con custodie protettive o illuminazione integrata, confrontare il gamma di moduli per telecamere per endoscopi industriali.
Ricerca e Strumentazione
Le possibili aree di sviluppo includono apparecchiature per la visualizzazione biologica, canali microfluidici, osservazione lab-on-a-chip, dispositivi per il test dei materiali e strumenti didattici compatti. L'idoneità dipende dalla risoluzione richiesta, dalla risposta cromatica, dalla distanza del target, dall'illuminazione e dal fatto che la sonda debba essere monouso, lavabile o riutilizzabile.
Attrezzatura per imaging personalizzata compatta
La struttura separata può anche supportare strumenti di visualizzazione portatili, endoscopi personalizzati, strumenti ottici miniaturizzati e dispositivi di ispezione specifici per l'applicazione. La telecamera deve essere trattata come un componente OEM che richiede una sonda, un sistema di illuminazione, un involucro della scheda di elaborazione e un'applicazione host adeguati.
Integrazione OEM e convalida dei campioni
Prima di ordinare un campione, definire l'ambiente di imaging completo anziché selezionare il modulo solo dal diametro.
| Informazioni sui requisiti del progetto | da fornire |
|---|---|
| Applicazione di destinazione | Cosa deve essere osservato e se il dispositivo è un'apparecchiatura medica, industriale o di ricerca |
| Busta della sonda | Diametro esterno massimo, lunghezza di inserimento, struttura rigida o flessibile e raggio di curvatura consentito |
| Distanza di lavoro | Distanza tipica e massima dall'obiettivo al bersaglio |
| Requisito di dettaglio | Dimensioni minime dell'elemento visibile e metodo di visualizzazione o elaborazione delle immagini previsto |
| Illuminazione | LED, guida luminosa o disposizione delle fibre, controllo della luminosità e limiti di calore |
| Piattaforma ospitante | Sistema operativo, controller USB, software applicativo e formati video supportati |
| Layout di cavi e schede | Lunghezza del cavo, pressacavo, connettore, posizione della scheda di elaborazione e spazio nell'armadio |
| Ambiente | Umidità, prodotti chimici per la pulizia, sterilizzazione, temperatura, vibrazioni e ciclo di riutilizzo |
| Conformità | Sicurezza dei dispositivi finiti, EMC, requisiti medici e di ingresso sul mercato |
| Volume del progetto | Quantità di campioni, programma di validazione e domanda di produzione stimata |
È possibile valutare la personalizzazione disponibile per la lunghezza del cavo, l'alloggiamento della testina del sensore, l'orientamento dell'immagine, le impostazioni ottiche, il layout della scheda di elaborazione e l'illuminazione. Ogni modifica richiesta dovrà essere registrata sul disegno e verificata tramite test a campione prima dell'approvazione della produzione.
Domande frequenti
0,9 mm descrivono l'intero modulo fotocamera?
No. Descrive la testa della telecamera in miniatura. La scheda di elaborazione esterna e il connettore USB sono più grandi e devono essere installati più indietro nel dispositivo finito. Utilizzare il disegno dimensionale completo durante la progettazione della sonda e della custodia.
La risoluzione 400 × 400 è sufficiente per un'ispezione dettagliata?
È destinato alla visualizzazione a distanza ravvicinata in cui il requisito principale è un diametro di inserimento molto piccolo. Può supportare la navigazione, l'orientamento e l'osservazione delle caratteristiche superficiali visibili, ma l'idoneità per l'analisi o la misurazione dei difetti fini deve essere confermata con immagini campione.
Il modulo può funzionare in una cavità completamente buia?
Nessuna fotocamera può produrre un'immagine utile senza luce. La testa illustrata da 0,9 mm non mostra LED integrati, quindi il dispositivo deve fornire illuminazione tramite un LED esterno, una guida luminosa, una fibra ottica o una struttura personalizzata valutata.
Può essere integrato in dispositivi medici monouso o riutilizzabili?
Il sensore OH0TA10 è destinato ad applicazioni di visualizzazione medica compatte e il modulo può essere valutato per entrambi i concetti di dispositivo. Il prodotto completo richiede ancora la convalida a livello di dispositivo per materiali, pulizia o sterilizzazione, sicurezza elettrica, prestazioni termiche, software, compatibilità elettromagnetica e conformità normativa.
Qual è il vantaggio del design separato?
Mantiene la scheda di elaborazione più grande all'esterno della parte più stretta della sonda. Ciò aiuta a ridurre il diametro della punta, ma la connessione fine del sensore richiede un percorso adeguato, protezione meccanica e pressacavo.
UVC significa che funziona con ogni dispositivo Windows, Linux o Android?
No. UVC riduce la dipendenza da un driver proprietario, ma la compatibilità finale dipende dal controller USB host, dal sistema operativo, dalla modalità YUV o MJPEG supportata, dall'alimentatore, dal cavo e dal software applicativo. Testare l'esatto host di destinazione prima dell'approvazione.
È possibile personalizzare il cavo, l'alloggiamento o l'illuminazione?
Questi elementi possono essere valutati per progetti OEM. Fornire la lunghezza del cavo richiesta, il disegno della sonda, il materiale dell'alloggiamento, il metodo di illuminazione, la distanza di lavoro e i limiti di spazio sulla scheda in modo da poter verificare la fattibilità tecnica.
Quali informazioni sono necessarie per un preventivo?
Fornire l'applicazione, le dimensioni della sonda, la distanza di lavoro, il piano di illuminazione, la piattaforma host, i requisiti di cavi e connettori, le condizioni ambientali, la quantità di campione e la domanda di produzione stimata. Per lo sviluppo di dispositivi medici, indicare anche il processo di pulizia o sterilizzazione previsto.
