Τι σημαίνει στην πράξη η ανάλυση 400 × 400
Η εικόνα 400 × 400 έχει σχεδιαστεί γύρω από την ακραία μικρογραφία. Παρέχει περίπου 160.000 εικονοστοιχεία σε τετράγωνη μορφή, η οποία είναι χρήσιμη για τον εντοπισμό δομών, ακολουθώντας ένα κανάλι, για τον έλεγχο αν ένα πέρασμα είναι ανοιχτό και για την παρατήρηση μεγαλύτερων ορατών επιφανειών σε κοντινή απόσταση.
Δεν πρέπει να περιγράφεται ως υποκατάστατο μιας κάμερας επιθεώρησης megapixel όταν η εργασία απαιτεί ανάγνωση πολύ μικρών σημάνσεων, μέτρηση λεπτών ελαττωμάτων ή ψηφιακή μεγέθυνση μακρινών λεπτομερειών. Το εάν η διαθέσιμη λεπτομέρεια είναι επαρκής εξαρτάται από το μέγεθος στόχου, την απόσταση εργασίας, τον φακό, τον φωτισμό, την κλίμακα οθόνης και τη γραμμή επεξεργασίας εικόνας.
Η τετράγωνη μορφή προσφέρει τον ίδιο αριθμό pixel στον οριζόντιο και τον κατακόρυφο άξονα. Αυτό μπορεί να είναι χρήσιμο όταν ο αισθητήρας μπορεί να περιστραφεί κατά τη χρήση, επειδή η κάλυψη σκηνής δεν βασίζεται σε ένα ευρύ πλαίσιο 16:9. Τα δείγματα εικόνων θα πρέπει να επανεξετάζονται στην προβλεπόμενη οθόνη και στην πραγματική απόσταση εργασίας πριν εγκριθεί η μονάδα.
Διαχωρισμένη Αρχιτεκτονική και Σχεδιασμός Φωτισμού

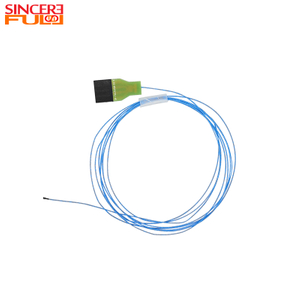

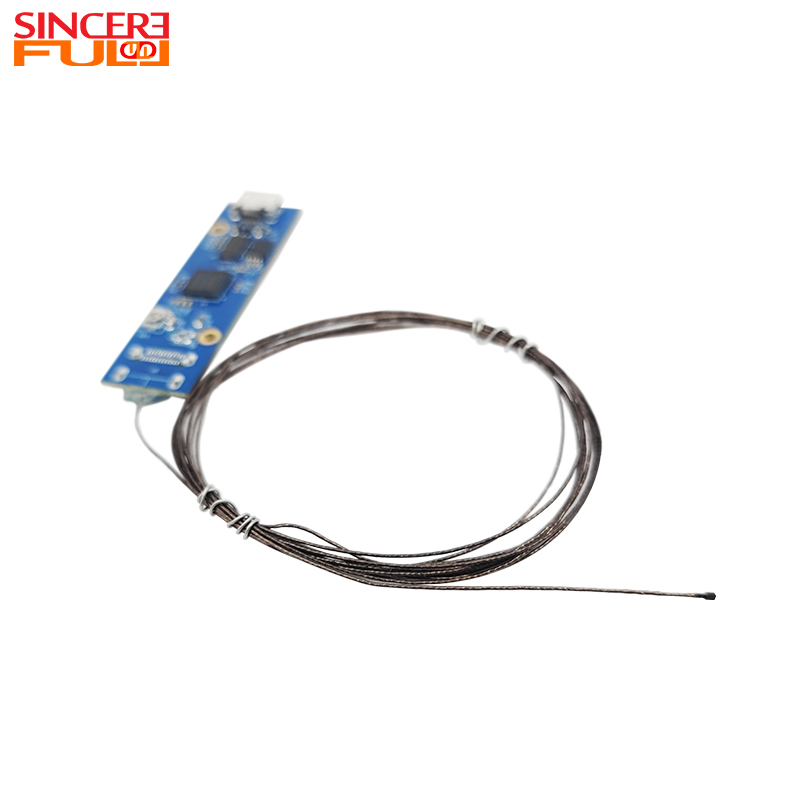

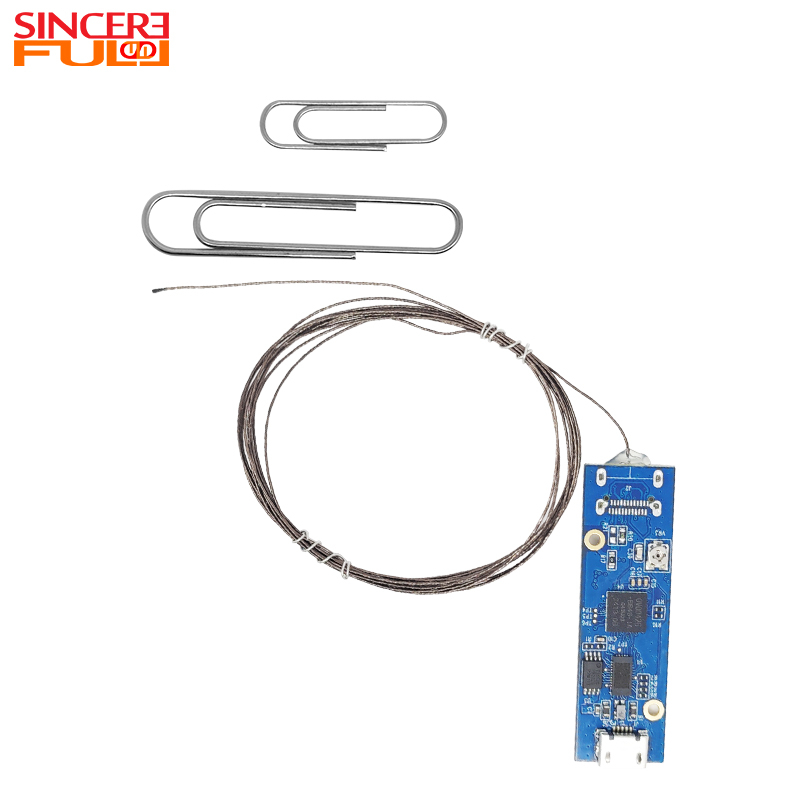

Ο μικροσκοπικός αισθητήρας OH0TA10 στέλνει το σήμα του μέσω μιας λεπτής σύνδεσης στην εξωτερική πλακέτα επεξεργασίας, όπου μετατρέπεται για έξοδο USB. Η διατήρηση της μεγαλύτερης πλακέτας μακριά από την άκρη μειώνει τον απαιτούμενο χώρο ακριβώς πίσω από τον φακό και επιτρέπει στην κεφαλή της κάμερας να ενσωματωθεί σε λεπτές, άκαμπτες ή εύκαμπτες ιδέες ανιχνευτή.
Η λεπτή σύνδεση πρέπει να θεωρείται μέρος του μηχανολογικού σχεδιασμού. Το υπερβολικό τράβηγμα, οι αιχμηρές στροφές, η επαναλαμβανόμενη κάμψη ή η ανεπαρκής ανακούφιση από την καταπόνηση μπορεί να επηρεάσουν την αξιοπιστία της συναρμολόγησης. Η τελική συσκευή πρέπει να ορίζει μια ελεγχόμενη διαδρομή καλωδίου και να προστατεύει τη μετάβαση μεταξύ της μικροσκοπικής κεφαλής, της σύνδεσης και της πλακέτας επεξεργασίας.

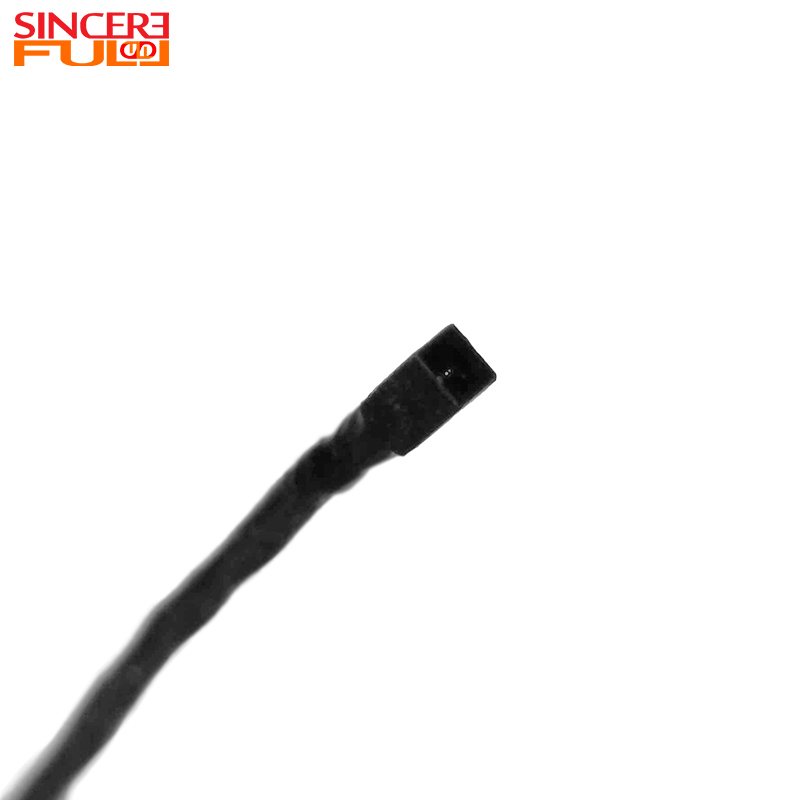

Η εικονιζόμενη κεφαλή 0,9 mm δεν δείχνει ενσωματωμένα LED. Αν και ο αισθητήρας OH0TA10 έχει σχεδιαστεί για καλή ευαισθησία σε μορφή μινιατούρας, μια κάμερα δεν μπορεί να σχηματίσει μια χρήσιμη εικόνα σε απόλυτο σκοτάδι χωρίς φωτισμό. Ανάλογα με τη συσκευή, το φως μπορεί να παρέχεται μέσω εξωτερικών LED, ξεχωριστού οδηγού φωτός, οπτικής ίνας ή προσαρμοσμένης κεφαλής μεγαλύτερης διαμέτρου με ενσωματωμένο φωτισμό.
Ο φωτισμός πρέπει να ελεγχθεί για:
Φωτεινότητα στην απόσταση στόχου
Αντανακλάσεις από υγρές, μεταλλικές ή γυαλιστερές επιφάνειες
Σκίαση που προκαλείται από τη δομή του ανιχνευτή
Έκθεση αισθητήρα και θόρυβος εικόνας
Θέρμανση στο άκρο του ανιχνευτή
Κατανάλωση ενέργειας και χρόνος λειτουργίας της συσκευής
Εφαρμογή της μονάδας κάμερας ενδοσκοπίου 0,9 mm
Ανάπτυξη Συσκευής Ιατρικής Οπτικοποίησης
Ο αισθητήρας OH0TA10 έχει σχεδιαστεί για συμπαγή ιατρική απεικόνιση, συμπεριλαμβανομένων των εννοιών ενδοσκοπίου, καθετήρα και οδηγού σύρματος μιας χρήσης και επαναχρησιμοποιήσιμου. Αυτή η μονάδα USB μπορεί να αξιολογηθεί ως στοιχείο απεικόνισης για αυτές τις συσκευές, αλλά δεν είναι μια ολοκληρωμένη ιατρική συσκευή. Ο κατασκευαστής του εξοπλισμού πρέπει να επικυρώσει την απόδοση εικόνας, την ηλεκτρική και θερμική ασφάλεια, τη βιοσυμβατότητα των υλικών που έρχονται σε επαφή με τον ασθενή, τον καθαρισμό ή την αποστείρωση, το λογισμικό, την ηλεκτρομαγνητική συμβατότητα και τις ειδικές ρυθμιστικές απαιτήσεις της αγοράς.
Ο ίδιος ο αισθητήρας μπορεί να υποστηρίζει περιπτώσεις χρήσης που σχετίζονται με την αποστείρωση, αλλά αυτό δεν αποδεικνύει ότι η πλήρης μονάδα κάμερας, το καλώδιο, οι κόλλες, το περίβλημα ή η πλακέτα USB μπορούν να αντέξουν μια συγκεκριμένη διαδικασία αποστείρωσης.
Βιομηχανική επιθεώρηση μικροκοιλότητας
Η κεφαλή 0,9 mm μπορεί να αξιολογηθεί για ορατές εσωτερικές περιοχές σε μικρά μηχανικά κανάλια, εξαρτήματα ακριβείας, διόδους στροβίλου ή κινητήρα, συμπαγή χαρακτηριστικά σωλήνων και άλλες θέσεις όπου η διάμετρος εισαγωγής είναι ο κύριος περιορισμός. Μπορεί να δει εκτεθειμένες επιφάνειες μέσα σε μια κοιλότητα, αλλά δεν μπορεί να επιθεωρήσει κρυφά στρώματα PCB ή ελαττώματα που δεν είναι οπτικά ορατά.
Για ολοκληρωμένες βιομηχανικές κατασκευές ανιχνευτών με προστατευτικά περιβλήματα ή ενσωματωμένο φωτισμό, συγκρίνετε το Εύρος μονάδων κάμερας βιομηχανικού ενδοσκοπίου.
Έρευνα και Όργανα
Πιθανοί τομείς ανάπτυξης περιλαμβάνουν εξοπλισμό βιολογικής οπτικοποίησης, μικρορευστικά κανάλια, παρατήρηση εργαστηρίου σε τσιπ, εξαρτήματα δοκιμής υλικού και συμπαγή εκπαιδευτικά όργανα. Η καταλληλότητα εξαρτάται από την απαιτούμενη ανάλυση, την απόκριση χρώματος, την απόσταση στόχου, το φωτισμό και το εάν ο καθετήρας πρέπει να είναι μίας χρήσης, να καθαρίζεται ή να επαναχρησιμοποιηθεί.
Συμπαγής προσαρμοσμένος εξοπλισμός απεικόνισης
Η διαχωρισμένη δομή μπορεί επίσης να υποστηρίξει φορητά εργαλεία προβολής, προσαρμοσμένα οπίσθια, μικροσκοπικά οπτικά όργανα και συσκευές επιθεώρησης για συγκεκριμένες εφαρμογές. Η κάμερα θα πρέπει να αντιμετωπίζεται ως εξάρτημα OEM που απαιτεί κατάλληλο αισθητήρα, σύστημα φωτισμού, περίβλημα πλακέτας επεξεργασίας και εφαρμογή κεντρικού υπολογιστή.
Ολοκλήρωση OEM και επικύρωση δειγμάτων
Πριν παραγγείλετε ένα δείγμα, καθορίστε το πλήρες περιβάλλον απεικόνισης αντί να επιλέξετε τη μονάδα μόνο από τη διάμετρο.
| Πληροφορίες Απαιτήσεων Έργου | προς παροχή |
|---|---|
| Εφαρμογή Στόχου | Τι πρέπει να προσέξετε και εάν η συσκευή είναι ιατρικός, βιομηχανικός ή ερευνητικός εξοπλισμός |
| Φάκελος Probe | Μέγιστη εξωτερική διάμετρος, μήκος εισαγωγής, άκαμπτη ή εύκαμπτη δομή και επιτρεπόμενη ακτίνα κάμψης |
| Απόσταση Εργασίας | Τυπική και μέγιστη απόσταση από τον φακό στον στόχο |
| Απαίτηση λεπτομέρειας | Ελάχιστο μέγεθος ορατού χαρακτηριστικού και προβλεπόμενη μέθοδος απεικόνισης ή επεξεργασίας εικόνας |
| Φωτισμός | LED, διάταξη οδηγού φωτός ή ινών, έλεγχος φωτεινότητας και όρια θερμότητας |
| Πλατφόρμα υποδοχής | Λειτουργικό σύστημα, ελεγκτής USB, λογισμικό εφαρμογής και υποστηριζόμενες μορφές βίντεο |
| Διάταξη καλωδίου και πλακέτας | Μήκος καλωδίου, ανακούφιση καταπόνησης, σύνδεσμος, θέση πλακέτας επεξεργασίας και χώρος περιβλήματος |
| Περιβάλλο | Υγρασία, χημικά καθαρισμού, αποστείρωση, θερμοκρασία, δονήσεις και κύκλος επαναχρησιμοποίησης |
| Συμμόρφωση | Απαιτήσεις ασφάλειας τελικής συσκευής, ηλεκτρομαγνητικής συμβατότητας, ιατρικής και εισόδου στην αγορά |
| Όγκος Έργου | Ποσότητα δείγματος, χρονοδιάγραμμα επικύρωσης και εκτιμώμενη ζήτηση παραγωγής |
Η διαθέσιμη προσαρμογή μπορεί να αξιολογηθεί για το μήκος του καλωδίου, το περίβλημα της κεφαλής του αισθητήρα, τον προσανατολισμό της εικόνας, τις οπτικές ρυθμίσεις, τη διάταξη του πίνακα επεξεργασίας και τον φωτισμό. Κάθε ζητούμενη αλλαγή θα πρέπει να καταγράφεται στο σχέδιο και να επαληθεύεται μέσω δειγματοληπτικών δοκιμών πριν από την έγκριση της παραγωγής.
Συχνές Ερωτήσεις

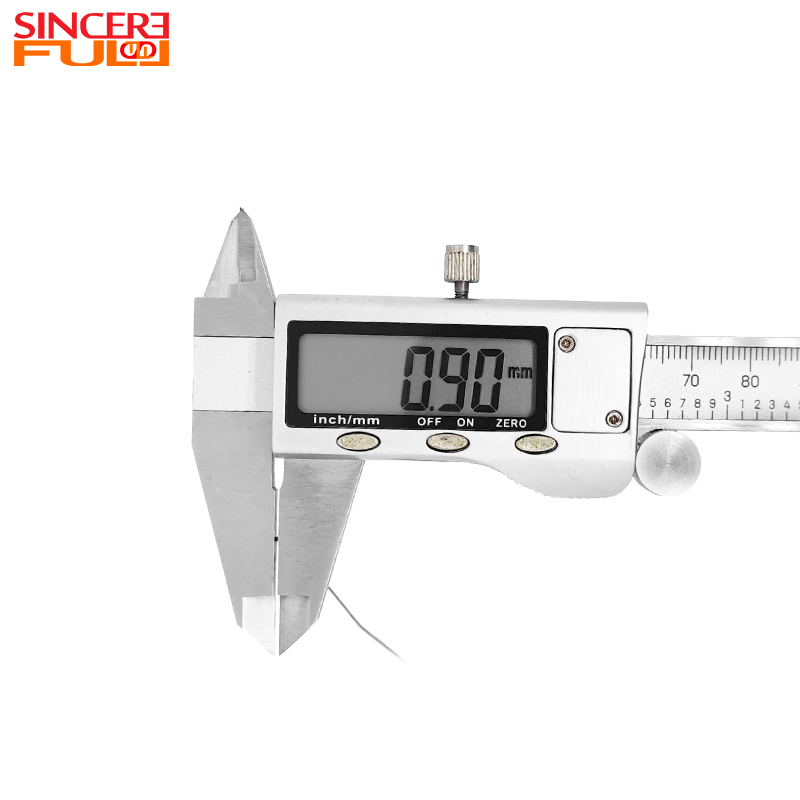

Το 0,9 mm περιγράφει ολόκληρη τη μονάδα κάμερας;

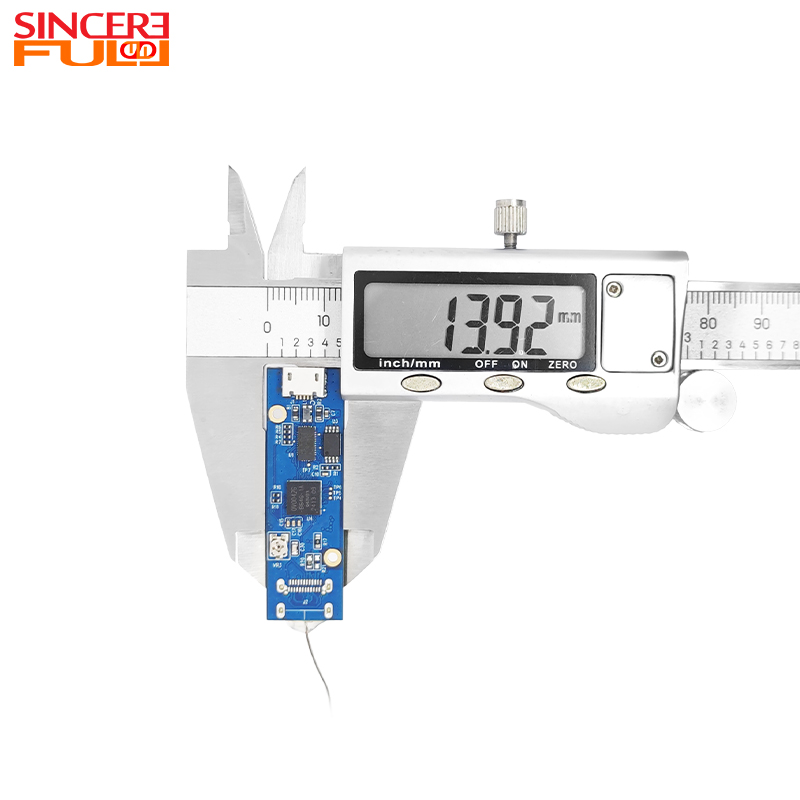

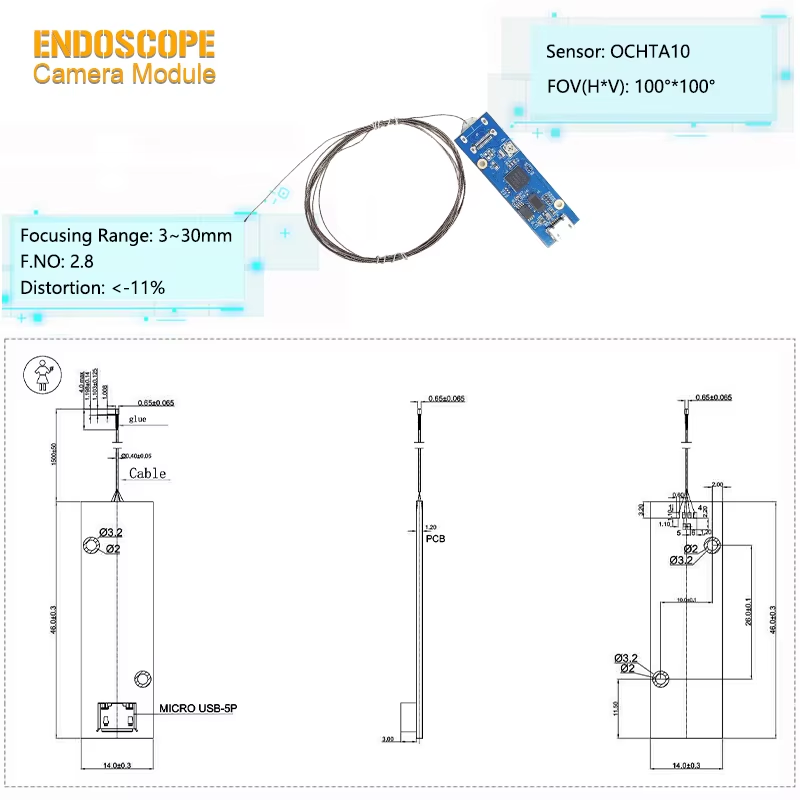

Όχι. Περιγράφει τη μικροσκοπική κεφαλή της κάμερας. Η εξωτερική πλακέτα επεξεργασίας και η υποδοχή USB είναι μεγαλύτερες και πρέπει να τοποθετηθούν πιο πίσω στην τελική συσκευή. Χρησιμοποιήστε το σχέδιο πλήρους διαστάσεων κατά τον σχεδιασμό του καθετήρα και του περιβλήματος.
Αρκεί η ανάλυση 400 × 400 για λεπτομερή έλεγχο;
Προορίζεται για οπτικοποίηση κοντινής εμβέλειας όπου η κύρια απαίτηση είναι μια πολύ μικρή διάμετρος εισαγωγής. Μπορεί να υποστηρίξει πλοήγηση, προσανατολισμό και παρατήρηση χαρακτηριστικών ορατών επιφανειών, αλλά η καταλληλότητα για ανάλυση ή μέτρηση λεπτών ελαττωμάτων πρέπει να επιβεβαιωθεί με δείγματα εικόνων.
Μπορεί η μονάδα να λειτουργήσει σε μια εντελώς σκοτεινή κοιλότητα;
Καμία κάμερα δεν μπορεί να παράγει μια χρήσιμη εικόνα χωρίς φως. Η εικονιζόμενη κεφαλή 0,9 mm δεν εμφανίζει ενσωματωμένα LED, επομένως η συσκευή πρέπει να παρέχει φωτισμό μέσω ενός εξωτερικού LED, ενός οδηγού φωτός, μιας οπτικής ίνας ή μιας αξιολογημένης προσαρμοσμένης δομής.
Μπορεί να ενσωματωθεί σε ιατρικές συσκευές μιας χρήσης ή επαναχρησιμοποιήσιμων;
Ο αισθητήρας OH0TA10 προορίζεται για συμπαγείς εφαρμογές ιατρικής απεικόνισης και η μονάδα μπορεί να αξιολογηθεί για οποιαδήποτε ιδέα συσκευής. Το πλήρες προϊόν εξακολουθεί να απαιτεί επικύρωση σε επίπεδο συσκευής για υλικά, καθαρισμό ή αποστείρωση, ηλεκτρική ασφάλεια, θερμική απόδοση, λογισμικό, ηλεκτρομαγνητική συμβατότητα και συμμόρφωση με τους κανονισμούς.
Ποιο είναι το πλεονέκτημα του διαχωρισμένου σχεδίου;
Διατηρεί τη μεγαλύτερη πλακέτα επεξεργασίας έξω από το στενότερο τμήμα του καθετήρα. Αυτό βοηθά στη μείωση της διαμέτρου του άκρου, αλλά η σύνδεση λεπτού αισθητήρα χρειάζεται κατάλληλη δρομολόγηση, μηχανική προστασία και ανακούφιση από καταπόνηση.
Το UVC σημαίνει ότι λειτουργεί με κάθε συσκευή Windows, Linux ή Android;
Όχι. Το UVC μειώνει την εξάρτηση από ένα ιδιόκτητο πρόγραμμα οδήγησης, αλλά η τελική συμβατότητα εξαρτάται από τον κεντρικό ελεγκτή USB, το λειτουργικό σύστημα, την υποστηριζόμενη λειτουργία YUV ή MJPEG, το τροφοδοτικό, το καλώδιο και το λογισμικό εφαρμογής. Δοκιμάστε τον ακριβή κεντρικό υπολογιστή προορισμού πριν από την έγκριση.
Μπορεί να προσαρμοστεί το καλώδιο, το περίβλημα ή ο φωτισμός;
Αυτά τα στοιχεία μπορούν να αξιολογηθούν για έργα OEM. Παρέχετε το απαιτούμενο μήκος καλωδίου, σχεδίαση ανιχνευτή, υλικό περιβλήματος, μέθοδο φωτισμού, απόσταση εργασίας και όρια χώρου σανίδας, ώστε να μπορεί να αναθεωρηθεί η τεχνική σκοπιμότητα.
Ποιες πληροφορίες χρειάζονται για μια προσφορά;
Παρέχετε την εφαρμογή, τις διαστάσεις του ανιχνευτή, την απόσταση εργασίας, το σχέδιο φωτισμού, την πλατφόρμα υποδοχής, τα καλώδια και τις απαιτήσεις σύνδεσης, τις περιβαλλοντικές συνθήκες, την ποσότητα δείγματος και την εκτιμώμενη ζήτηση παραγωγής. Για την ανάπτυξη ιατρικών συσκευών, αναφέρετε επίσης την προβλεπόμενη διαδικασία καθαρισμού ή αποστείρωσης.
