3.9mm USB 센서 GC030A 내시경 카메라 모듈(강철 쉘 포함)

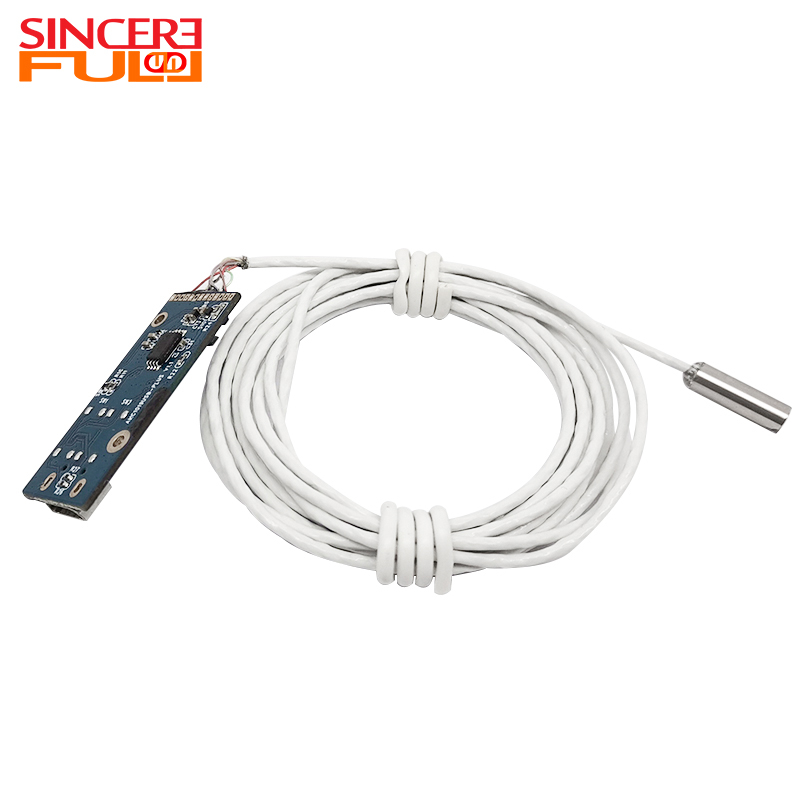

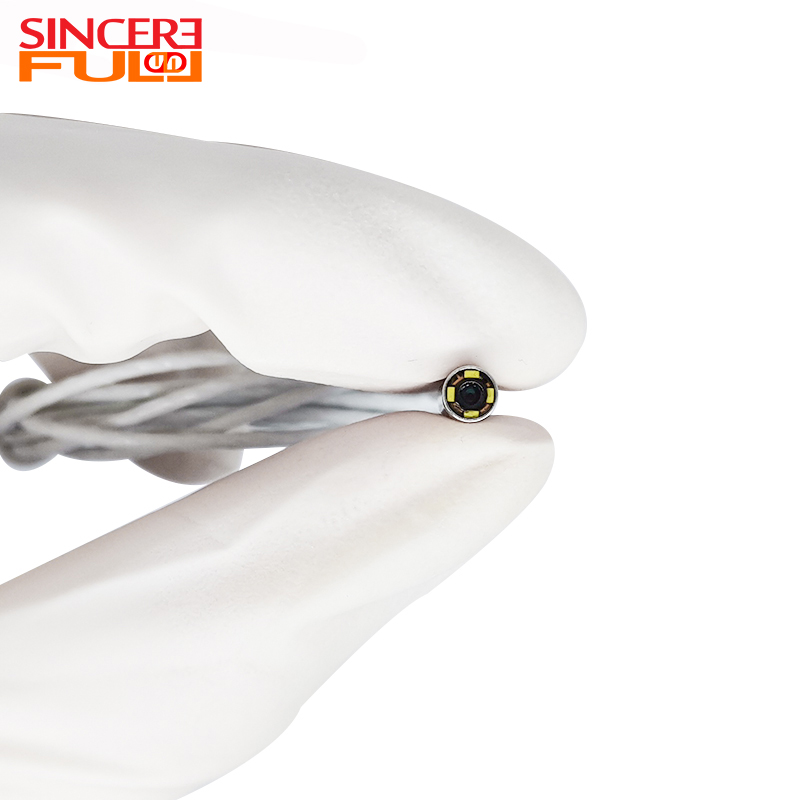

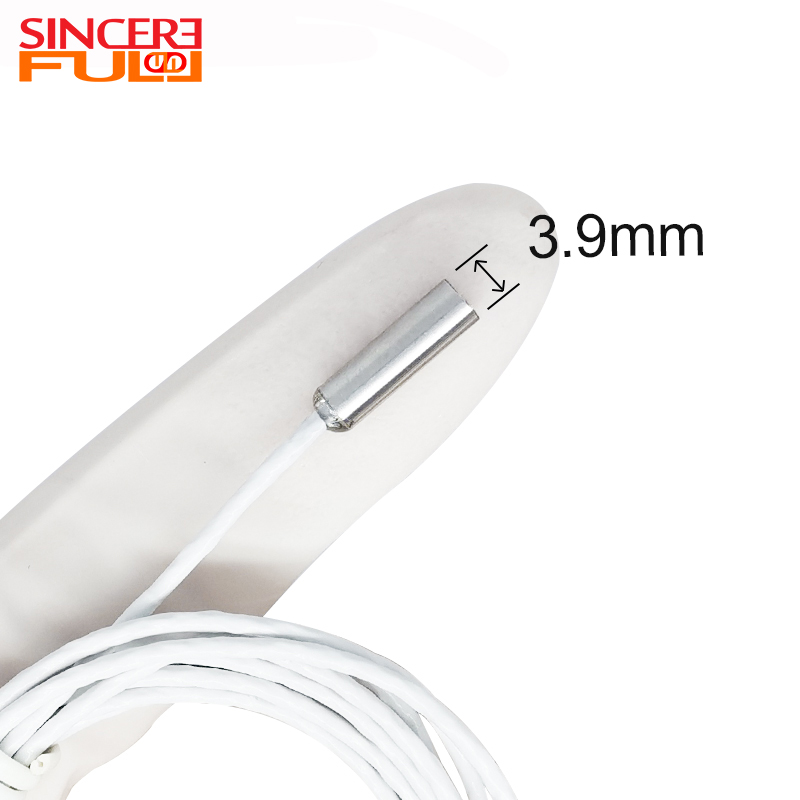

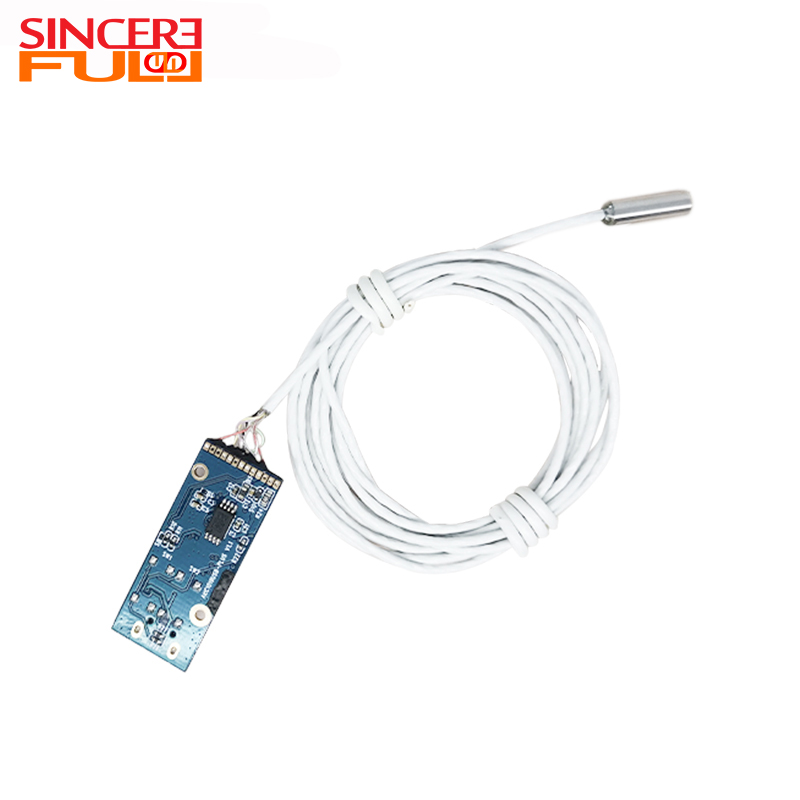

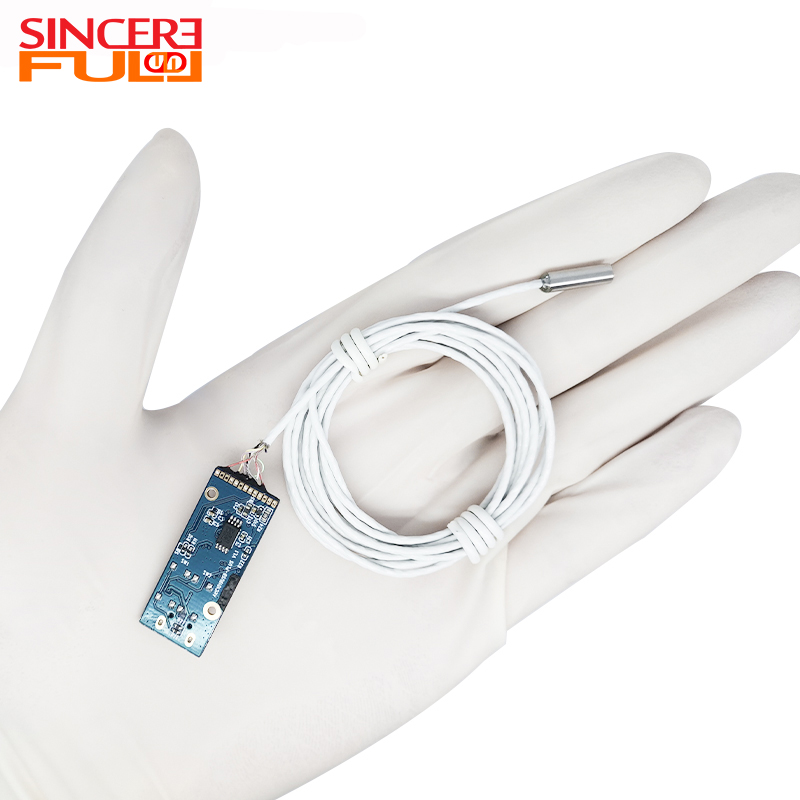

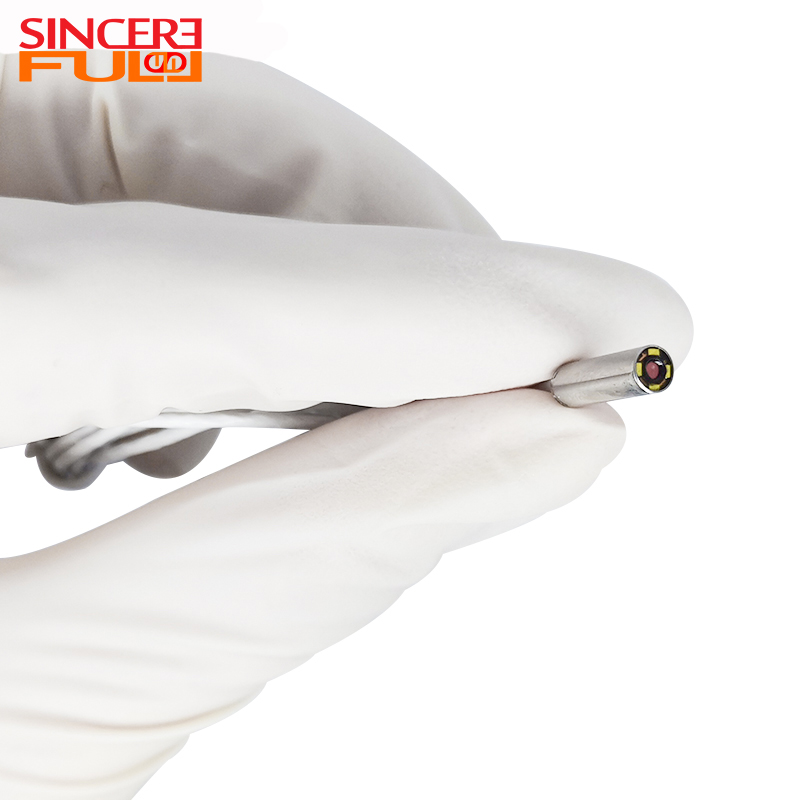

이것은 고성능, 컴팩트한 크기, 높은 내구성을 통합하고 고급 하드웨어 구성과 엄격한 제조 표준을 결합한 산업용 등급 영상 이미징 솔루션인 스틸 쉘이 포함된 3.9mm USB 센서 GC030A 내시경 카메라 모듈입니다. 이 모듈에는 0.3MP 픽셀, 1/10인치 센서 크기, 3μm3μm 픽셀 크기를 특징으로 하는 Goke GC030A CMOS 컬러 이미지 센서가 탑재되어 탁월한 광 감지 성능을 보장합니다. 다양한 시나리오의 전송 및 처리 요구 사항을 충족하기 위해 듀얼 YUV/MJPEG 모드와 호환되는 출력 형식으로 640480@30fps 해상도 이미지의 안정적인 출력을 지원합니다. 이 모듈에는 조리개 값 3.58, 90° 넓은 화각, -5.5% 미만의 TV 왜곡률을 갖춘 1.074mm 단초점 렌즈가 장착되어 있어 전각도, 저왜곡 이미징이 가능합니다. 정확한 초점 범위는 20-80mm이며 이 범위 내에서 대상 세부 사항을 명확하게 나타낼 수 있습니다. 분할 설계를 채택한 이 모듈은 와이어 본딩을 통해 DSP 보드에 연결되고 Mini USB-5P 인터페이스를 통해 데이터 출력을 실현합니다. USB2.0 전송 속도 및 UVC 프로토콜을 지원하며, 복잡한 추가 드라이버 없이 Windows, Mac OS, Linux 등 주요 운영 체제와 원활하게 호환됩니다. 렌즈의 직경은 3.9±0.1mm이고 강철 쉘 보호 구조가 통합되어 있어 IP67 방진 및 방수 수준에 도달하여 열악한 작업 환경에 적응할 수 있습니다. 이 제품은 매개변수의 정확성과 일관성을 보장하기 위해 SMT 프로세스 및 AA 프로세스를 사용하여 제조되었으며 CE, FCC, RoHS 및 Reach를 포함한 여러 국제 테스트 및 인증을 통과하여 글로벌 시장 접근 요구 사항을 충족합니다.

제품 장점 ◢

1. 광범위한 스펙트럼 이미징 적응성: F3.58 조리개는 저조도 공동에서 모션 블러를 방지하기 위해 1/30초 셔터 속도를 유지합니다. 20-80mm 초점 범위는 거시적 표면 검사부터 심부 조직 관찰까지 모든 것을 포괄하여 수술 중 초점 빈도를 줄입니다.

2. 소형화된 통합 설계: 3.9mm 외경은 표준 5mm 기구 채널에 적합하여 기관지경, 요관경 등을 위한 충분한 작동 공간을 남겨줍니다. 1.074mm 렌즈 후면 초점 길이는 핸들 끝 무게 균형을 개선하기 위해 전체 모듈 길이를 단축합니다.

3. 플러그 앤 플레이 호환성: USB 비디오 클래스 1.5 표준을 준수하며 전용 SDK를 설치하지 않고도 DirectShow/AVFoundation 프레임워크를 호출할 수 있어 의료 장비 소프트웨어 인증 주기가 단축됩니다.

제품 장점 ◢

1. 산업 기계 검사: 모터 베어링, 기어박스 내부, 정밀 기기 조립 틈새 및 유압 시스템 구성 요소의 결함 감지에 적합합니다.

2. 파이프라인 유지보수: 수돗물 파이프, 산업용 유체 파이프라인, 가스 파이프라인, 소구경 배수 파이프의 내부 막힘, 부식 및 균열을 육안으로 검사하는 데 사용됩니다.

3. 의료 내시경: 이비인후과, 비뇨기과 등 분야의 소형 진단 장비에 적용 가능하여 임상의가 내부 조직을 정확하게 관찰하는 데 도움이 됩니다.

4. 자동차 진단: 엔진 실린더, 기어박스 내부 오일 회로, 섀시 커넥터 및 연료 분사 장치의 결함을 감지할 수 있습니다.

5. 항공우주 테스트: 항공기 엔진 블레이드, 우주선 파이프라인 인터페이스 및 정밀 항공 전자 부품 조립 검사에 적용 가능합니다.

6. 전자 장비 유지 관리: 휴대폰 마더보드, 컴퓨터 호스트 내부, 드론 핵심 구성 요소 및 카메라 모듈에서 결함 지점을 찾는 데 도움을 줍니다.

7. 토목 및 가정용 유지보수 : 에어컨 증발기, 세탁기 드럼 베어링, 소형 가전제품 내부 구조의 유지보수 및 점검에 사용됩니다.

기술적인 매개변수 ◢

제품명	3.9mm 내시경 카메라 모듈
기본 공차	±0.1mm
DSP	USB2.0
감지기	GC030A
초점 범위	20-80mm
초점 거리	1.074mm
F 번호	3.58
시야(D)	90°
TV 왜곡	<-5.5%
커넥터	미니 USB-5P

자주 묻는 질문◢

1. 이 모듈은 어떤 장치에 연결할 수 있나요?

이 모듈은 USB 인터페이스를 통해 대부분의 컴퓨터(Windows, Mac OS 및 Linux 시스템 포함), 노트북 및 USB 장치를 지원하는 일부 태블릿에 연결할 수 있습니다. 장치에 USB 인터페이스가 있고 외부 장치를 인식할 수 있는 한 이 모듈을 사용할 수 있습니다.

2. 분리된 설계로 인해 실패 위험이 증가합니까?

아니요. 와이어 본딩 연결에는 엄격한 굽힘 테스트를 통과한 의료 등급의 유연한 플랫 케이블이 사용됩니다. 분리된 디자인은 실제로 전체 장치를 폐기하지 않고도 수리 및 교체를 용이하게 합니다.

3. 모듈의 방수등급은 어떻게 되나요?

모듈의 전면 렌즈 부분은 IP67 등급의 방진 및 방수 등급을 갖추고 있어 짧은 시간 동안 최대 1m 깊이의 물에 손상 없이 잠길 수 있습니다.

4. 5mm 하우징으로 맞춤 제작할 수 있나요?

맞춤 서비스를 이용할 수 있습니다. 20-80mm 초점 정확도가 유지되도록 플랜지 거리를 재보정해야 합니다.
