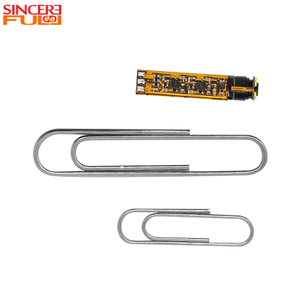

SF-C5015USB-D6(modulo nudo)
SINCEROPRIMO
Il modulo fotocamera per endoscopio impermeabile USB IP67 GC5035 da 6 mm di diametro per un'ispezione dettagliata che dà priorità ai dettagli dell'immagine più elevati rispetto all'illuminazione integrata. L'output da 5 MP, 2592×1944 a 30 fps e il FOV in diagonale da 88° lo rendono adatto per ispezioni interne ravvicinate dove piccole caratteristiche della superficie devono rimanere visibili nell'immagine catturata. Il modulo integrato/ALL-direzionale non utilizza LED integrati, quindi il dispositivo finale dovrebbe fornire la propria illuminazione. La direzione confermata del prodotto include anche opzioni di messa a fuoco a distanza ravvicinata, consentendo di selezionare la configurazione ottica attorno alla distanza effettiva del target anziché forzare un'impostazione di messa a fuoco universale. Differenza: scegli questa configurazione GC5035 quando il dettaglio dell'immagine da 5 MP è più importante dell'illuminazione integrata e il dispositivo può utilizzare un modulo integrato da 6,0 mm con illuminazione esterna. |
![]() |
Requisito di selezione |
Configurazione standard |
Nota sulla selezione |
Requisito di dettaglio |
5 MP, 2592×1944 a 30 fps |
Utilizzare questo modello quando un maggiore dettaglio dell'immagine è un requisito di ispezione primario. |
Dimensioni di installazione |
Modulo integrato D6.0 |
Verificare che il dispositivo disponga di spazio sufficiente per il modulo integrato e la struttura protettiva finale. |
Distanza target |
Direzioni ottiche 20–50 mm / 50–100 mm |
Selezionare la direzione di messa a fuoco che corrisponde alla distanza reale del target prima del campionamento. |
Visualizzazione della copertura |
FOV diagonale 88° |
Verificare che il target possa essere coperto senza richiedere un obiettivo ultra grandangolare. |
Illuminazione |
Nessun LED integrato |
Il dispositivo finale necessita di illuminazione esterna o lato dispositivo. |
Protezione |
IP67 elencato per la direzione del prodotto confermata |
Confermare la struttura di tenuta finale assemblata e l'ambiente operativo prima delle dichiarazioni a livello di dispositivo. |
Vantaggio del prodotto ◢
1. Imaging di ispezione ad alto dettaglio da 5 MP: la risoluzione da 5 MP fornisce più dettagli dell'immagine rispetto ai moduli di ispezione standard da 1 MP o 2 MP, aiutando gli utenti a osservare più chiaramente i componenti interni e le condizioni strutturali.
2. Design a diametro bilanciato D6.0: la struttura D6.0mm fornisce un equilibrio tra accessibilità e prestazioni di imaging, rendendolo adatto per attività di ispezione che richiedono dimensioni compatte e qualità dell'immagine superiore.
3. Interfaccia USB per una più semplice integrazione OEM: l'interfaccia USB semplifica l'integrazione nei sistemi di ispezione basati su PC e nei dispositivi di ispezione USB.
4. Direzione di protezione IP67: la specifica IP67 supporta ambienti di ispezione protetti in cui è richiesta resistenza alla polvere e all'umidità.
5. Opzioni di portata di messa a fuoco flessibili: le opzioni di portata di messa a fuoco di 20–50 mm e 50–100 mm consentono la valutazione in base alle diverse distanze di ispezione.
Parametri tecnici ◢
Nome del prodotto |
Telecamera per endoscopio medico 1080P |
Sensore di immagine |
CMOS |
Pixel |
5MP |
Tipo di interfaccia |
USB |
Sensore |
GC5035 |
Risoluzione |
1080P |
Diametro |
6 mm |
Interfaccia |
USB |
Dimensioni del sensore |
1/5 di pollice |
Certificato |
Portata CE RoHS |
1. Periscopio portatile ad alto dettaglio: l'uscita da 5 MP supporta una revisione più ravvicinata delle superfici interne dopo che l'operatore ha posizionato lo strumento. Il dispositivo deve fornire un'illuminazione adeguata e ospitare il modulo integrato D6.0.
2. Dispositivo di ispezione di stampi e cavità: il FOV di 88° e il dettaglio dell'immagine più elevato sono adatti al controllo di superfici interne, bordi o residui localizzati. Selezionare la direzione ottica 20–50 mm o 50–100 mm per adattarla alla geometria della cavità.
3. Telecamera per ispezione interna di apparecchiature di precisione: i dettagli più elevati acquisiti possono supportare il controllo visivo delle caratteristiche meccaniche stazionarie o delle condizioni di assemblaggio. Confermare che 30 fps sono sufficienti per il movimento del target.
4. Unità di ispezione portatile protetta: la direzione confermata IP67 può supportare un progetto di ispezione protetta. La tenuta a livello del dispositivo dipende ancora dall'alloggiamento completo, dall'uscita del cavo e dal metodo di assemblaggio.
1. Layout meccanico: se il layout integrato standard D6.0 non si adatta al dispositivo, è possibile rivedere la posizione del modulo e la disposizione della scheda. Fornire il diametro disponibile, la lunghezza frontale, lo spazio sul PCB e il disegno dell'alloggiamento.
2. Versione ottica: se la versione di messa a fuoco selezionata non corrisponde alla distanza target, è possibile rivedere la configurazione ottica. Fornire la distanza effettiva del bersaglio più vicino e più lontano, la dimensione del bersaglio e se il bersaglio si muove.
3. Strategia di illuminazione: il modulo standard non utilizza l'illuminazione a LED integrata. Se il dispositivo necessita di illuminazione, è possibile valutare l'illuminazione lato dispositivo o una configurazione illuminata alternativa. Si prega di fornire lo spazio di illuminazione, la riflettività target, la luminosità richiesta e il limite di calore.
4. Protezione e sigillatura: se il dispositivo finale richiede un'estremità anteriore protetta o sigillata, il guscio, l'area di sigillatura e la disposizione di uscita del cavo devono essere rivisti come parte dell'assemblaggio completo. Fornire il livello di protezione richiesto, il diametro dell'alloggiamento, l'area di tenuta e l'ambiente operativo.
Domande frequenti ◢
1: Che tipo di modulo fotocamera è SF-C5015USB-D6?
Si tratta di un modulo fotocamera per endoscopio USB GC5035 da 5 MP progettato per dispositivi di ispezione OEM e applicazioni di controllo visivo interno.
2: Qual è il vantaggio del diametro D6.0 rispetto ai moduli endoscopio più piccoli?
D6.0 fornisce un equilibrio tra accesso compatto e prestazioni di imaging. È adatto ai clienti che necessitano di un dettaglio dell'immagine più elevato anziché del diametro più piccolo possibile.
3: Questo modulo è adatto per l'ispezione industriale?
Sì, può essere valutato per applicazioni di manutenzione industriale, ispezione di macchinari e controllo di apparecchiature interne.
4: Questo modello include l'illuminazione a LED?
Nel catalogo il LED è indicato come No. Se l'applicazione richiede un'ispezione interna in ambienti bui, è opportuno valutare una soluzione di illuminazione esterna o personalizzata.
5: Qual è il valore delle opzioni di gamma di messa a fuoco 20–50 mm e 50–100 mm?
Queste opzioni consentono di valutare il modulo per diverse distanze di ispezione, dall'osservazione più ravvicinata dei componenti alla visione interna più ampia.
6: SF-C5015USB-D6 supporta l'ispezione impermeabile?
Il catalogo elenca IP67 come Sì. Le prestazioni di impermeabilità finali devono essere confermate in base alla struttura meccanica completa e alla configurazione di produzione.
7: È possibile personalizzare la lunghezza del cavo, il connettore o l'obiettivo?
La lunghezza del cavo, l'adattamento del connettore, la configurazione dell'obiettivo/FOV e l'integrazione meccanica possono essere esaminati in base ai requisiti del dispositivo di destinazione.
8: Quali informazioni devo fornire per confermare se questo modulo è adatto al mio progetto?
Condividi il dispositivo di destinazione, la distanza di ispezione, il FOV richiesto, lo spazio di installazione, la piattaforma host USB, la lunghezza del cavo e i requisiti dell'applicazione. Questo aiuta a valutare se il modulo standard è adatto o se la personalizzazione deve essere rivista.
CTA ◢
Per una raccomandazione su un campione da 5 MP, inviare la dimensione target, la distanza di lavoro, il diametro disponibile, il metodo di illuminazione, i requisiti di alloggiamento/tenuta e la connessione host. Possiamo quindi abbinare la direzione ottica e confermare se la configurazione D6.0 standard è adatta al tuo dispositivo.
