Vodotěsný modul endoskopického endoskopu GC5035 5MP USB IP67 o průměru 6 mm pro podrobnou kontrolu, který upřednostňuje vyšší detaily obrazu před integrovaným osvětlením. Jeho 5MP, výstup 2592×1944@30fps a 88° úhlopříčka FOV jej činí vhodným pro detailní vnitřní kontrolu, kde je potřeba, aby na pořízeném snímku zůstaly viditelné malé povrchové prvky. Integrovaný / ALL-direction modul nepoužívá žádnou vestavěnou LED, takže konečné zařízení by mělo poskytovat své vlastní osvětlení. Potvrzené směrování produktu také zahrnuje možnosti zaostření na blízko, což umožňuje zvolit optickou konfiguraci kolem skutečné cílové vzdálenosti namísto vynucení jednoho univerzálního nastavení zaostření. Rozdíl: Zvolte tuto konfiguraci GC5035, když je 5MP detail obrazu důležitější než vestavěné osvětlení a zařízení může používat 6,0 mm integrovaný modul s externím osvětlením.

Je tento model vhodný pro vaše zařízení? ◢

Požadavek na výběr	Standardní konfigurace	Poznámka k výběru
Detailní požadavek	5 MP, 2592 × 1944 @ 30 snímků za sekundu	Tento model použijte, když je primárním požadavkem kontroly vyšší detail obrazu.
Velikost instalace	Integrovaný modul D6.0	Ujistěte se, že zařízení má dostatek místa pro integrovaný modul a konečnou ochrannou konstrukci.
Cílová vzdálenost	Optické směry 20–50 mm / 50–100 mm	Před vzorkováním vyberte směr zaostření, který odpovídá skutečné cílové vzdálenosti.
Zobrazení pokrytí	88° úhlopříčka FOV	Ujistěte se, že cíl lze pokrýt bez nutnosti použití ultraširokoúhlého objektivu.
Osvětlení	Bez integrované LED	Konečné zařízení potřebuje externí osvětlení nebo osvětlení ze strany zařízení.
Ochrana	IP67 uvedené pro potvrzený směr produktu	Před tvrzeními na úrovni zařízení si ověřte konečnou sestavenou těsnící strukturu a provozní prostředí.

Výhoda produktu ◢

1. 5MP High-Detail Inspection Imaging: Rozlišení 5MP poskytuje více detailů obrazu ve srovnání se standardními 1MP nebo 2MP kontrolními moduly, což uživatelům pomáhá jasněji pozorovat vnitřní součásti a strukturální podmínky.

2. D6.0 Balanced Diameter Design: Struktura D6.0mm poskytuje rovnováhu mezi dostupností a zobrazovacím výkonem, takže je vhodná pro kontrolní úkoly vyžadující jak kompaktní velikost, tak vyšší kvalitu obrazu.

3. Rozhraní USB pro snazší integraci OEM: Rozhraní USB zjednodušuje integraci do kontrolních systémů na bázi PC a kontrolních zařízení USB.

4. Směr ochrany IP67: Specifikace IP67 podporuje chráněná kontrolní prostředí, kde je vyžadována odolnost proti prachu a vlhkosti.

5. Flexibilní možnosti rozsahu zaostření: Možnosti rozsahu zaostření 20–50 mm a 50–100 mm umožňují vyhodnocení podle různých kontrolních vzdáleností.

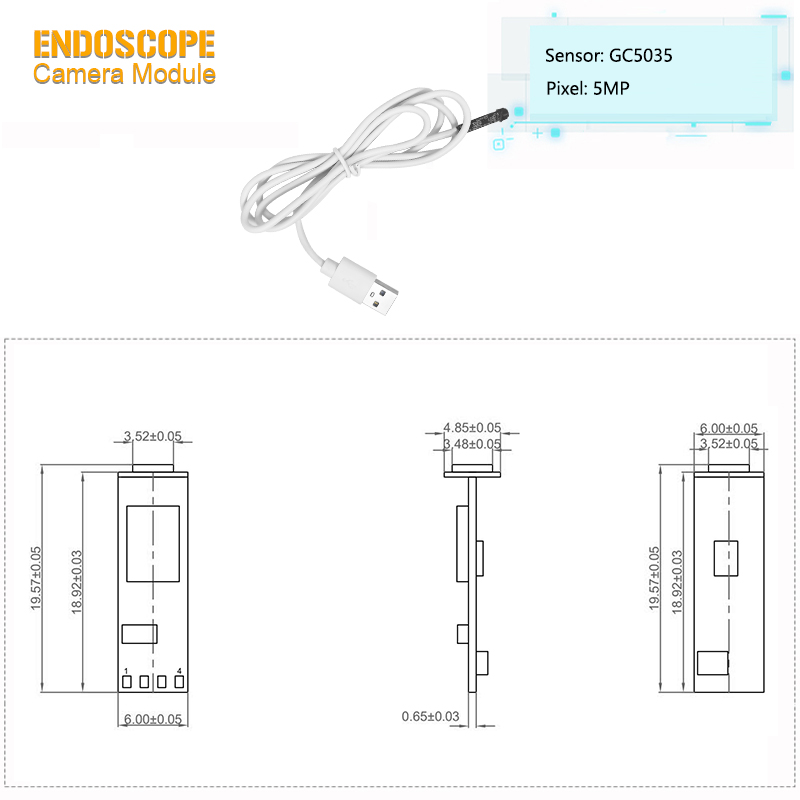

Technické parametry ◢

Název produktu	Lékařská endoskopická kamera 1080P
Obrazový snímač	CMOS
Pixel	5 MP
Typ rozhraní	USB
Senzor	GC5035
Rezoluce	1080P

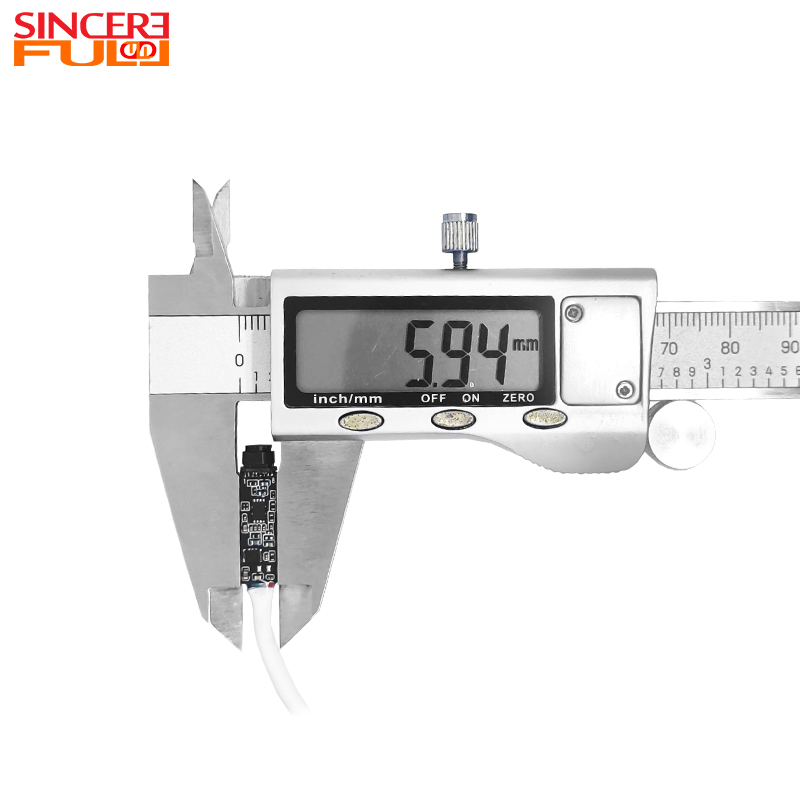

Průměr	6 mm
Rozhraní	USB
Velikost snímače	1/5 palce
Osvědčení	CE RoHS Reach

Aplikace modulu endoskopické kamery ◢

1. Ruční boroskop s vysokými detaily: 5MP výstup podporuje bližší kontrolu vnitřních povrchů poté, co operátor umístí nástroj. Zařízení musí poskytovat vhodné osvětlení a pojmout integrovaný modul D6.0.

2. Zařízení pro kontrolu forem a dutin: 88° FOV a vyšší detaily obrazu se hodí ke kontrole lokalizovaných vnitřních povrchů, hran nebo zbytků. Vyberte optický směr 20–50 mm nebo 50–100 mm, aby odpovídal geometrii dutiny.

3. Kamera pro kontrolu interiéru přesného vybavení: Vyšší zachycené detaily mohou podporovat vizuální kontrolu stacionárních mechanických prvků nebo montážních podmínek. Ujistěte se, že 30 snímků za sekundu je dostatečné pro pohyb cíle.

4. Chráněná přenosná inspekční jednotka: Potvrzený směr IP67 může podporovat chráněný inspekční návrh. Utěsnění na úrovni zařízení stále závisí na kompletním krytu, výstupu kabelu a způsobu montáže.

Přizpůsobení a podpora OEM ◢

1. Mechanické uspořádání: Pokud standardní integrované uspořádání D6.0 neodpovídá zařízení, lze polohu modulu a uspořádání desky zkontrolovat. Uveďte dostupný průměr, délku přední části, prostor na desce plošných spojů a výkres pouzdra.

2. Optická verze: Pokud vybraná verze zaostření neodpovídá cílové vzdálenosti, lze optickou konfiguraci zkontrolovat. Uveďte skutečnou vzdálenost nejbližšího a nejvzdálenějšího cíle, velikost cíle a zda se cíl pohybuje.

3. Strategie osvětlení: Standardní modul nepoužívá vestavěné LED osvětlení. Pokud zařízení potřebuje osvětlení, lze vyhodnotit osvětlení na straně zařízení nebo alternativní konfiguraci osvětlení. Uveďte prostor osvětlení, cílovou odrazivost, požadovaný jas a tepelný limit.

4. Ochrana a utěsnění: Pokud konečné zařízení vyžaduje chráněný nebo utěsněný přední konec, plášť, těsnící oblast a uspořádání výstupu kabelu by měly být přezkoumány jako součást kompletní sestavy. Uveďte prosím požadovanou úroveň ochrany, průměr pouzdra, těsnicí plochu a provozní prostředí.

FAQ ◢

1: Jaký typ modulu kamery je SF-C5015USB-D6?

Jedná se o 5MP GC5035 USB endoskopový kamerový modul určený pro OEM kontrolní zařízení a interní vizuální kontrolní aplikace.

2: Jaká je výhoda průměru D6.0 ve srovnání s menšími moduly endoskopu?

D6.0 poskytuje rovnováhu mezi kompaktním přístupem a zobrazovacím výkonem. Je vhodný pro zákazníky, kteří potřebují spíše vyšší detaily obrazu než co nejmenší průměr.

3: Je tento modul vhodný pro průmyslovou kontrolu?

Ano, lze jej vyhodnotit pro aplikace průmyslové údržby, kontroly strojů a vnitřního zařízení.

4: Obsahuje tento model LED osvětlení?

Katalog uvádí LED jako č. Pokud aplikace vyžaduje vnitřní kontrolu v tmavém prostředí, mělo by být vyhodnoceno externí nebo přizpůsobené řešení osvětlení.

5: Jaká je hodnota možností rozsahu ostření 20–50 mm a 50–100 mm?

Tyto možnosti umožňují vyhodnocení modulu pro různé kontrolní vzdálenosti, od bližšího pozorování součástí až po širší vnitřní pozorování.

6: Podporuje SF-C5015USB-D6 vodotěsnou kontrolu?

Katalog uvádí IP67 jako Ano. Konečná vodotěsnost by měla být potvrzena podle kompletní mechanické struktury a výrobní konfigurace.

7: Lze upravit délku kabelu, konektor nebo čočku?

Délku kabelu, přizpůsobení konektoru, konfiguraci objektivu/FOV a mechanickou integraci lze přezkoumat podle požadavků cílového zařízení.

8: Jaké informace bych měl poskytnout, abych potvrdil, zda tento modul vyhovuje mému projektu?

Podělte se o své cílové zařízení, kontrolní vzdálenost, požadované FOV, instalační prostor, hostitelskou platformu USB, délku kabelu a požadavky na aplikaci. To pomáhá vyhodnotit, zda je standardní modul vhodný, nebo zda by mělo být přezkoumáno přizpůsobení.

CTA ◢

Chcete-li doporučit vzorek 5 MP, zašlete prosím velikost cíle, pracovní vzdálenost, dostupný průměr, způsob osvětlení, požadavek na pouzdro / těsnění a připojení hostitele. Poté můžeme přizpůsobit optický směr a potvrdit, zda standardní konfigurace D6.0 vyhovuje vašemu zařízení.
