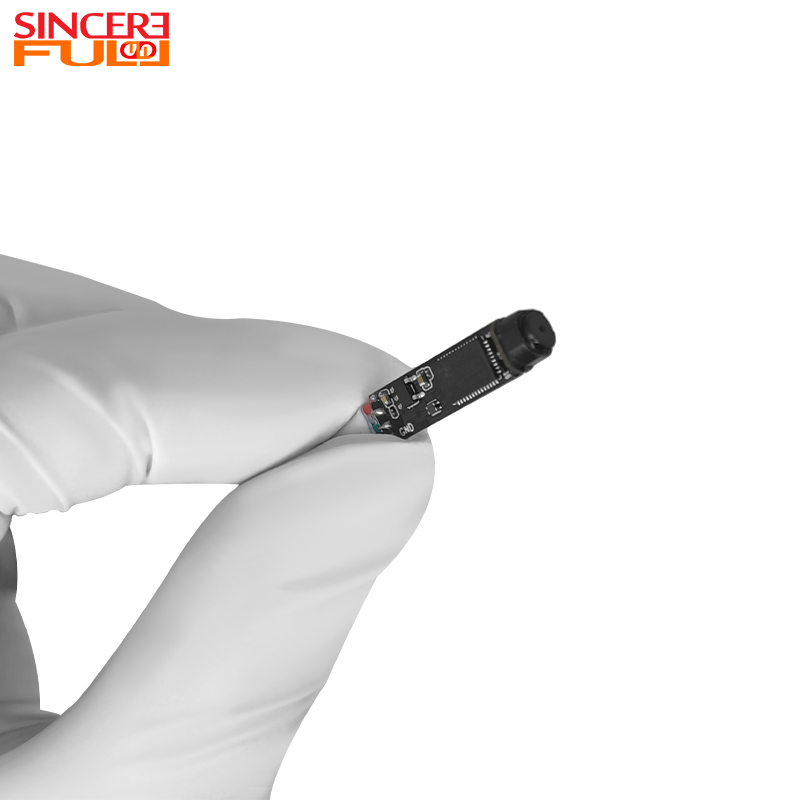

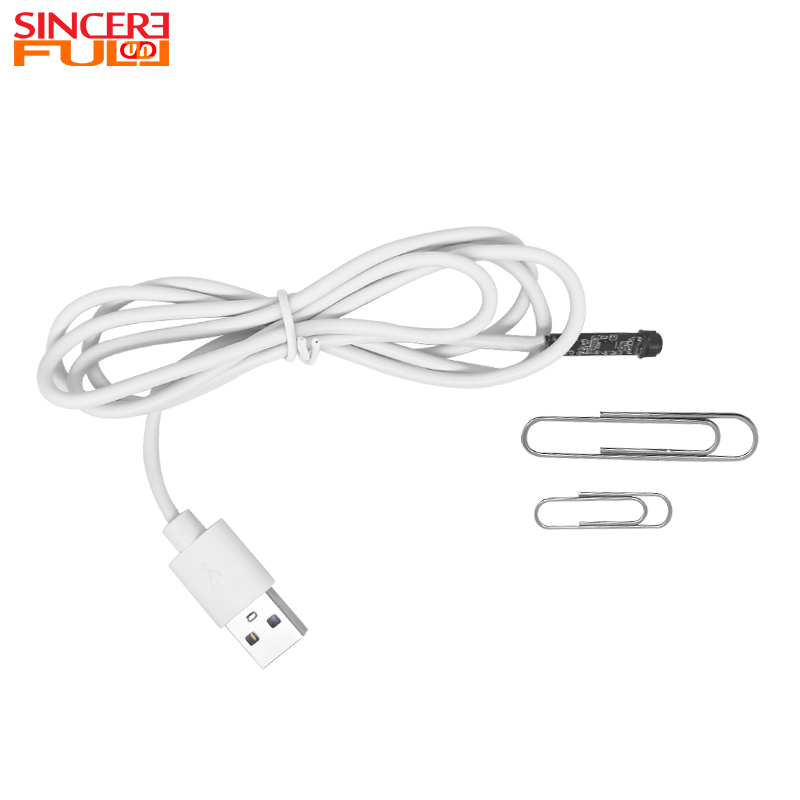

6 mm diameter GC5035 5MP USB IP67 vandtæt endoskop kameramodul til detaljeret inspektion, der prioriterer højere billeddetaljer frem for integreret belysning. Dens 5MP, 2592×1944@30fps output og 88° diagonal FOV gør den velegnet til tæt intern inspektion, hvor små overfladefunktioner skal forblive synlige i det optagne billede. Det integrerede / ALL-retningsmodul bruger ingen indbygget LED, så den endelige enhed bør give sin egen belysning. Den bekræftede produktretning inkluderer også nærgående fokusmuligheder, hvilket gør det muligt at vælge den optiske konfiguration omkring den faktiske målafstand i stedet for at tvinge en universel fokusindstilling. Forskel: Vælg denne GC5035-konfiguration, når 5MP billeddetaljer er vigtigere end indbygget belysning, og enheden kan bruge et 6,0 mm integreret modul med ekstern belysning.

Er denne model egnet til din enhed? ◢

Valgkrav	Standard konfiguration	Bemærkning til valg
Detaljekrav	5 MP, 2592×1944 ved 30 fps	Brug denne model, når højere billeddetaljer er et primært inspektionskrav.
Installationsstørrelse	D6.0 integreret modul	Bekræft, at enheden har nok plads til det integrerede modul og den endelige beskyttelsesstruktur.
Målafstand	20–50 mm / 50–100 mm optiske retninger	Vælg den fokusretning, der matcher den reelle målafstand før prøvetagning.
Visningsdækning	88° diagonal FOV	Bekræft, at målet kan dækkes uden at kræve en ultravid linse.
Belysning	Ingen integreret LED	Den endelige enhed skal have ekstern belysning eller belysning på enhedens side.
Beskyttelse	IP67 angivet for den bekræftede produktretning	Bekræft den endelige samlede tætningsstruktur og driftsmiljø før krav på enhedsniveau.

Produktfordel ◢

1. 5MP High-Detail Inspection Imaging: 5MP opløsningen giver flere billeddetaljer sammenlignet med standard 1MP eller 2MP inspektionsmoduler, hvilket hjælper brugerne med at observere interne komponenter og strukturelle forhold mere tydeligt.

2. D6.0 Balanceret Diameter Design: D6.0mm strukturen giver en balance mellem tilgængelighed og billedydelse, hvilket gør den velegnet til inspektionsopgaver, der kræver både kompakt størrelse og højere billedkvalitet.

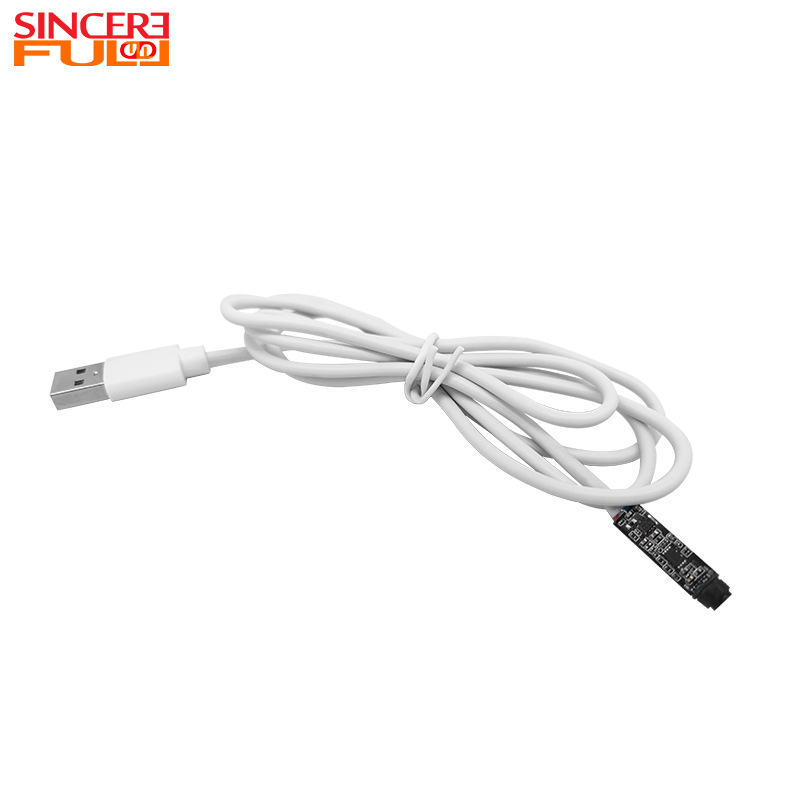

3. USB-grænseflade for nemmere OEM-integration: USB-grænsefladen forenkler integration i pc-baserede inspektionssystemer og USB-inspektionsenheder.

4. IP67 beskyttelsesretning: IP67-specifikationen understøtter beskyttede inspektionsmiljøer, hvor der kræves modstand mod støv og fugt.

5. Valgmuligheder for fleksible fokusområde: Valgmulighederne for fokusområde 20–50 mm og 50–100 mm tillader evaluering i henhold til forskellige inspektionsafstande.

Tekniske parametre ◢

Produktnavn	1080P medicinsk endoskopkamera
Billedsensor	CMOS
Pixel	5 MP
Interface type	USB
Sensor	GC5035
Opløsning	1080P

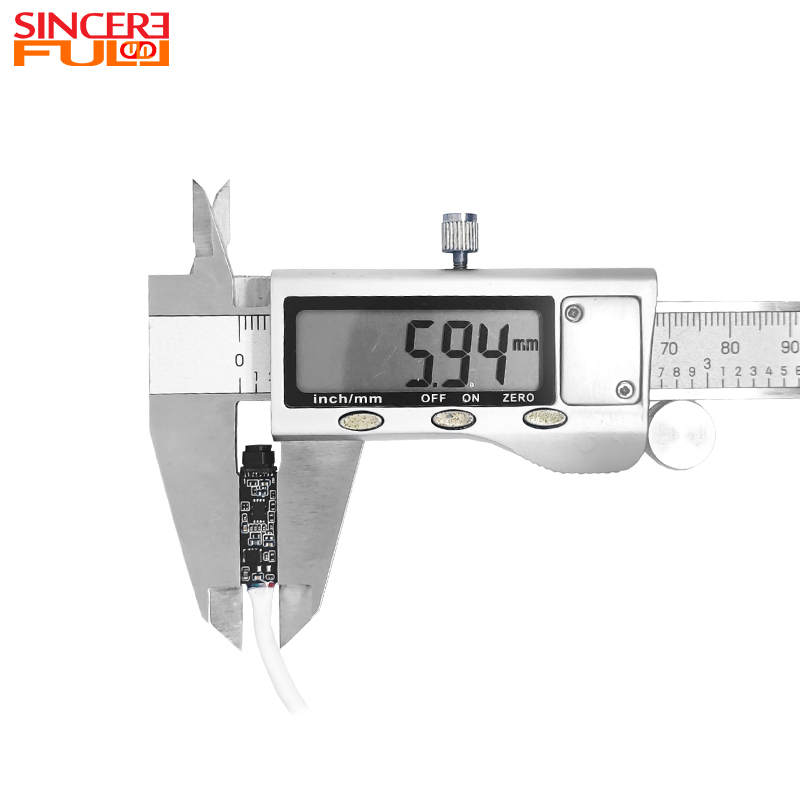

Diameter	6 mm
Interface	USB
Sensor størrelse	1/5 tomme
Certifikat	CE RoHS rækkevidde

Anvendelse af endoskopkameramodul ◢

1. Håndholdt boreskop med høje detaljer: 5MP-udgangen understøtter nærmere gennemgang af indvendige overflader, efter at operatøren har placeret værktøjet. Enheden skal give passende belysning og rumme det integrerede D6.0-modul.

2. Skimmel- og hulrumsinspektionsenhed: 88° FOV og højere billeddetaljer passer til at kontrollere lokaliserede indre overflader, kanter eller rester. Vælg den optiske retning på 20–50 mm eller 50–100 mm for at matche hulrummets geometri.

3. Præcisionsudstyr indvendig inspektionskamera: Højere opfangede detaljer kan understøtte visuel kontrol af stationære mekaniske funktioner eller monteringsforhold. Bekræft, at 30 fps er tilstrækkeligt til målbevægelsen.

4. Beskyttet bærbar inspektionsenhed: Den bekræftede IP67-retning kan understøtte et beskyttet inspektionsdesign. Tætning på enhedsniveau afhænger stadig af det komplette hus, kabeludgang og monteringsmetode.

Tilpasning og OEM-support ◢

1. Mekanisk layout: Hvis standard D6.0 integreret layout ikke passer til enheden, kan modulpositionen og kortarrangementet gennemgås. Angiv venligst den tilgængelige diameter, front-end længde, PCB plads og hus tegning.

2. Optisk version: Hvis den valgte fokusversion ikke matcher målafstanden, kan den optiske konfiguration gennemgås. Angiv den faktiske nærmeste og fjerneste målafstand, målstørrelse og om målet bevæger sig.

3. Lysstrategi: Standardmodulet anvender ikke indbygget LED-belysning. Hvis enheden har brug for belysning, kan enhedens sidebelysning eller en alternativ belyst konfiguration evalueres. Angiv venligst belysningsplads, målreflektivitet, påkrævet lysstyrke og varmegrænse.

4. Beskyttelse og forsegling: Hvis den endelige enhed kræver en beskyttet eller forseglet frontende, skal skallen, tætningsområdet og kabeludgangsarrangementet gennemgås som en del af den komplette samling. Angiv venligst det nødvendige beskyttelsesniveau, husdiameter, tætningsområde og driftsmiljø.

FAQ ◢

1: Hvilken type kameramodul er SF-C5015USB-D6?

Det er et 5MP GC5035 USB-endoskopkameramodul designet til OEM-inspektionsenheder og interne visuelle kontrolapplikationer.

2: Hvad er fordelen ved D6.0 diameter sammenlignet med mindre endoskopmoduler?

D6.0 giver en balance mellem kompakt adgang og billedydelse. Den er velegnet til kunder, der har brug for større billeddetaljer frem for den mindst mulige diameter.

3: Er dette modul egnet til industriel inspektion?

Ja, det kan evalueres til industriel vedligeholdelse, maskininspektion og intern udstyrskontrol.

4: Inkluderer denne model LED-belysning?

Kataloget viser LED som nr. Hvis applikationen kræver intern inspektion i mørke omgivelser, bør en ekstern eller tilpasset belysningsløsning vurderes.

5: Hvad er værdien af ​​mulighederne for 20–50 mm og 50–100 mm fokusområde?

Disse muligheder gør det muligt for modulet at blive evalueret for forskellige inspektionsafstande, fra tættere komponentobservation til bredere intern visning.

6: Understøtter SF-C5015USB-D6 vandtæt inspektion?

Kataloget angiver IP67 som Ja. Den endelige vandtætte ydeevne skal bekræftes i henhold til den komplette mekaniske struktur og produktionskonfiguration.

7: Kan kabellængden, stikket eller objektivet tilpasses?

Kabellængde, stiktilpasning, linse/FOV-konfiguration og mekanisk integration kan gennemgås i henhold til målenhedskravene.

8: Hvilke oplysninger skal jeg give for at bekræfte, om dette modul passer til mit projekt?

Del venligst din målenhed, inspektionsafstand, påkrævet FOV, installationsplads, USB-værtsplatform, kabellængde og applikationskrav. Dette hjælper med at vurdere, om standardmodulet er egnet, eller om tilpasning skal gennemgås.

CTA ◢

For en 5MP prøveanbefaling, send venligst målstørrelse, arbejdsafstand, tilgængelig diameter, belysningsmetode, krav til hus/forsegling og værtsforbindelse. Vi kan derefter matche den optiske retning og bekræfte, om standard D6.0-konfigurationen passer til din enhed.
