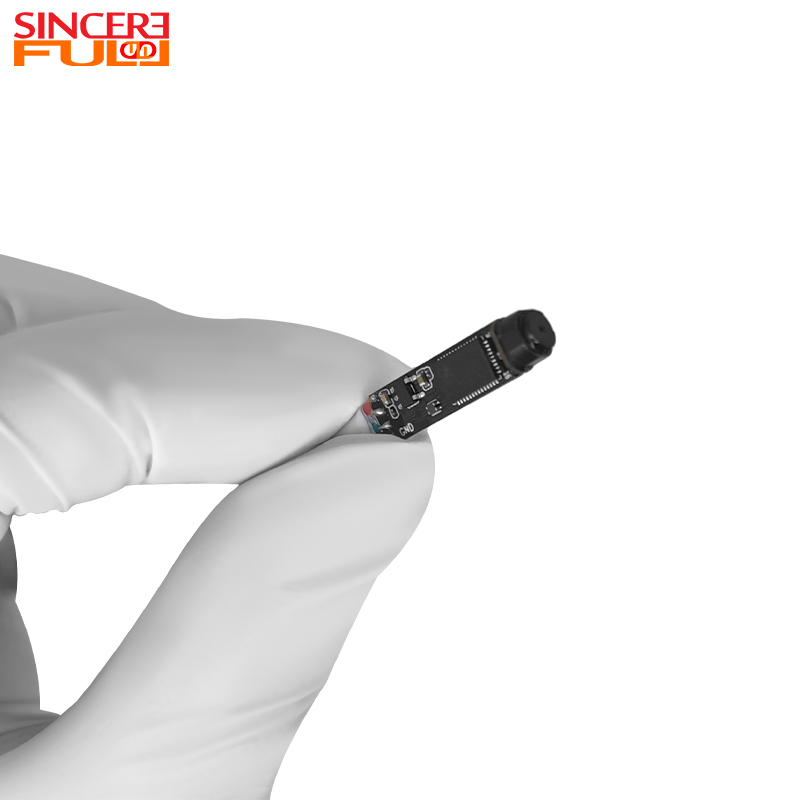

Das GC5035 5MP USB IP67 wasserdichte Endoskopkameramodul mit 6 mm Durchmesser für detaillierte Inspektionen, bei dem höhere Bilddetails Vorrang vor integrierter Beleuchtung haben. Seine 5 MP, 2592×1944@30fps-Ausgabe und das 88° diagonale Sichtfeld machen es für die genaue Inneninspektion geeignet, bei der kleine Oberflächenmerkmale im aufgenommenen Bild sichtbar bleiben müssen. Das integrierte / ALL-Direction-Modul verwendet keine eingebaute LED, daher sollte das Endgerät für eine eigene Beleuchtung sorgen. Die bestätigte Produktausrichtung umfasst auch Fokusoptionen für den Nahbereich, sodass die optische Konfiguration entsprechend der tatsächlichen Zielentfernung ausgewählt werden kann, anstatt eine universelle Fokuseinstellung zu erzwingen. Unterschied: Wählen Sie diese GC5035-Konfiguration, wenn 5-MP-Bilddetails wichtiger sind als integrierte Beleuchtung und das Gerät ein integriertes 6,0-mm-Modul mit externer Beleuchtung verwenden kann.

Ist dieses Modell für Ihr Gerät geeignet? ◢

Auswahlvoraussetzung	Standardkonfiguration	Auswahlhinweis
Detailanforderung	5MP, 2592×1944@30fps	Verwenden Sie dieses Modell, wenn höhere Bilddetails eine primäre Inspektionsanforderung sind.
Installationsgröße	D6.0 integriertes Modul	Stellen Sie sicher, dass das Gerät über ausreichend Platz für das integrierte Modul und die endgültige Schutzstruktur verfügt.
Zielentfernung	20–50 mm / 50–100 mm optische Richtungen	Wählen Sie vor der Abtastung die Fokusrichtung aus, die der tatsächlichen Zielentfernung entspricht.
Berichterstattung anzeigen	88° diagonales Sichtfeld	Stellen Sie sicher, dass das Ziel abgedeckt werden kann, ohne dass ein Ultraweitwinkelobjektiv erforderlich ist.
Beleuchtung	Keine integrierte LED	Das Endgerät benötigt eine externe bzw. geräteseitige Beleuchtung.
Schutz	IP67 für die bestätigte Produktrichtung aufgeführt	Bestätigen Sie die endgültig montierte Dichtungsstruktur und die Betriebsumgebung, bevor Sie Ansprüche auf Geräteebene geltend machen.

Produktvorteil ◢

1. 5-MP-Hochdetail-Inspektionsbildgebung: Die 5-MP-Auflösung bietet mehr Bilddetails im Vergleich zu standardmäßigen 1-MP- oder 2-MP-Inspektionsmodulen und hilft Benutzern, interne Komponenten und strukturelle Bedingungen klarer zu beobachten.

2. D6,0-Design mit ausgewogenem Durchmesser: Die D6,0-mm-Struktur bietet ein Gleichgewicht zwischen Zugänglichkeit und Bildleistung und eignet sich daher für Inspektionsaufgaben, die sowohl eine kompakte Größe als auch eine höhere Bildqualität erfordern.

3. USB-Schnittstelle für einfachere OEM-Integration: Die USB-Schnittstelle vereinfacht die Integration in PC-basierte Inspektionssysteme und USB-Inspektionsgeräte.

4. IP67-Schutzrichtung: Die IP67-Spezifikation unterstützt geschützte Inspektionsumgebungen, in denen Staub- und Feuchtigkeitsbeständigkeit erforderlich ist.

5. Flexible Fokusbereichsoptionen: Die Fokusbereichsoptionen 20–50 mm und 50–100 mm ermöglichen die Auswertung entsprechend unterschiedlicher Inspektionsabstände.

Technische Parameter ◢

Produktname	1080P medizinische Endoskopkamera
Bildsensor	CMOS
Pixel	5MP
Schnittstellentyp	USB
Sensor	GC5035
Auflösung	1080P
Durchmesser	6mm
Schnittstelle	USB
Sensorgröße	1/5 Zoll
Zertifikat	CE-RoHS-Reichweite

Anwendung des Endoskopkameramoduls ◢

1. Handliches Endoskop mit hoher Detailgenauigkeit: Der 5-Megapixel-Ausgang ermöglicht eine genauere Überprüfung der Innenflächen, nachdem der Bediener das Werkzeug positioniert hat. Das Gerät muss eine geeignete Ausleuchtung bieten und das D6.0-Integrationsmodul aufnehmen.

2. Schimmel- und Hohlraum-Inspektionsgerät: Das Sichtfeld von 88° und die höheren Bilddetails eignen sich zur Überprüfung lokaler Innenflächen, Kanten oder Rückstände. Wählen Sie je nach Hohlraumgeometrie die optische Richtung 20–50 mm oder 50–100 mm.

3. Inneninspektionskamera für Präzisionsgeräte: Höhere erfasste Details können die visuelle Überprüfung stationärer mechanischer Merkmale oder Montagebedingungen unterstützen. Stellen Sie sicher, dass 30 fps für die Zielbewegung ausreichend sind.

4. Geschützte tragbare Inspektionseinheit: Die bestätigte IP67-Richtung kann ein geschütztes Inspektionsdesign unterstützen. Die Abdichtung auf Geräteebene hängt weiterhin vom kompletten Gehäuse, dem Kabelabgang und der Montageart ab.

Anpassung und OEM-Unterstützung ◢

1. Mechanisches Layout: Wenn das standardmäßige integrierte D6.0-Layout nicht zum Gerät passt, können die Modulposition und die Platinenanordnung überprüft werden. Bitte geben Sie den verfügbaren Durchmesser, die Länge des vorderen Endes, den Platz auf der Leiterplatte und die Gehäusezeichnung an.

2. Optische Version: Wenn die ausgewählte Fokusversion nicht mit der Zielentfernung übereinstimmt, kann die optische Konfiguration überprüft werden. Bitte geben Sie die tatsächliche Entfernung zum nächsten und entferntesten Ziel, die Größe des Ziels und ob sich das Ziel bewegt, an.

3. Beleuchtungsstrategie: Das Standardmodul verwendet keine integrierte LED-Beleuchtung. Wenn das Gerät eine Beleuchtung benötigt, kann eine geräteseitige Beleuchtung oder eine alternative Beleuchtungskonfiguration evaluiert werden. Bitte geben Sie den Beleuchtungsraum, das Zielreflexionsvermögen, die erforderliche Helligkeit und die Wärmegrenze an.

4. Schutz und Abdichtung: Wenn das Endgerät ein geschütztes oder abgedichtetes vorderes Ende erfordert, sollten Gehäuse, Dichtungsbereich und Kabelausgangsanordnung als Teil der Gesamtbaugruppe überprüft werden. Bitte geben Sie die erforderliche Schutzart, den Gehäusedurchmesser, den Dichtungsbereich und die Betriebsumgebung an.

FAQ ◢

1: Welche Art von Kameramodul ist SF-C5015USB-D6?

Es handelt sich um ein 5MP GC5035 USB-Endoskopkameramodul, das für OEM-Inspektionsgeräte und interne visuelle Prüfanwendungen entwickelt wurde.

2: Was ist der Vorteil des Durchmessers D6,0 gegenüber kleineren Endoskopmodulen?

D6.0 bietet ein Gleichgewicht zwischen kompaktem Zugriff und Bildleistung. Es eignet sich für Kunden, die höhere Bilddetails anstelle eines möglichst kleinen Durchmessers benötigen.

3: Ist dieses Modul für die industrielle Inspektion geeignet?

Ja, es kann für industrielle Wartungs-, Maschineninspektions- und interne Geräteprüfungsanwendungen evaluiert werden.

4: Verfügt dieses Modell über eine LED-Beleuchtung?

Im Katalog wird LED als Nr. aufgeführt. Wenn die Anwendung eine interne Inspektion in dunklen Umgebungen erfordert, sollte eine externe oder kundenspezifische Beleuchtungslösung in Betracht gezogen werden.

5: Welchen Wert haben die Fokusbereichsoptionen 20–50 mm und 50–100 mm?

Diese Optionen ermöglichen die Evaluierung des Moduls für verschiedene Inspektionsentfernungen, von der genaueren Komponentenbeobachtung bis hin zur breiteren internen Betrachtung.

6: Unterstützt SF-C5015USB-D6 die Wasserdichtigkeitsprüfung?

Im Katalog wird IP67 als „Ja“ aufgeführt. Die endgültige Wasserdichtigkeit sollte anhand der vollständigen mechanischen Struktur und Produktionskonfiguration bestätigt werden.

7: Können Kabellänge, Stecker oder Linse individuell angepasst werden?

Kabellänge, Steckeranpassung, Objektiv-/FOV-Konfiguration und mechanische Integration können entsprechend den Anforderungen des Zielgeräts überprüft werden.

8: Welche Informationen muss ich angeben, um zu bestätigen, ob dieses Modul zu meinem Projekt passt?

Bitte teilen Sie Ihr Zielgerät, die Inspektionsentfernung, das erforderliche Sichtfeld, den Installationsraum, die USB-Hostplattform, die Kabellänge und die Anwendungsanforderungen mit. Dies hilft bei der Beurteilung, ob das Standardmodul geeignet ist oder ob eine Anpassung überprüft werden sollte.

CTA ◢

Für eine 5MP-Beispielempfehlung senden Sie bitte die Zielgröße, den Arbeitsabstand, den verfügbaren Durchmesser, die Beleuchtungsmethode, die Gehäuse-/Dichtungsanforderungen und den Host-Anschluss. Anschließend können wir die optische Richtung anpassen und bestätigen, ob die Standard-D6.0-Konfiguration zu Ihrem Gerät passt.
