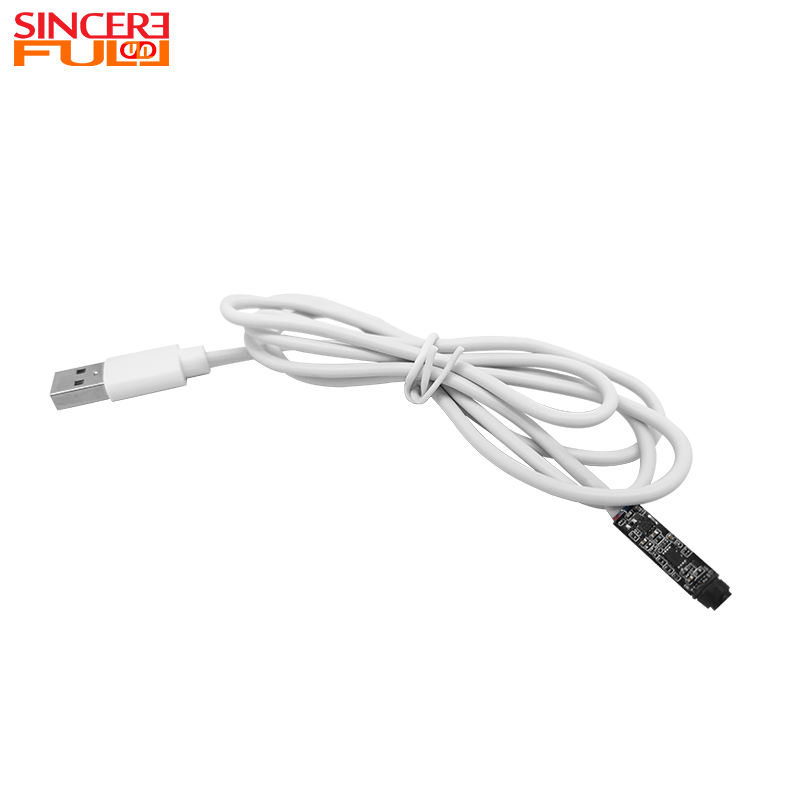

O módulo de câmera endoscópica à prova d'água GC5035 5MP USB IP67 de 6 mm de diâmetro para inspeção detalhada que prioriza maiores detalhes de imagem em vez de iluminação integrada. Sua saída de 5MP, 2592×1944@30fps e FOV diagonal de 88° o tornam adequado para inspeção interna detalhada onde pequenas características de superfície precisam permanecer visíveis na imagem capturada. O módulo integrado/ALL-direction não utiliza LED embutido, portanto o dispositivo final deve fornecer sua própria iluminação. A direção confirmada do produto também inclui opções de foco de curto alcance, permitindo que a configuração óptica seja selecionada em torno da distância real do alvo, em vez de forçar uma configuração de foco universal. Diferença: Escolha esta configuração GC5035 quando o detalhe da imagem de 5MP for mais importante do que a iluminação embutida e o dispositivo puder usar um módulo integrado de 6,0 mm com iluminação externa.

Este modelo é adequado para o seu dispositivo? ◢

Requisito de seleção	Configuração padrão	Nota de seleção
Requisito de detalhe	5MP, 2592×1944@30fps	Use este modelo quando detalhes mais altos da imagem forem um requisito primário de inspeção.
Tamanho da instalação	Módulo integrado D6.0	Confirme se o dispositivo possui espaço suficiente para o módulo integrado e a estrutura de proteção final.
Distância alvo	Direções ópticas de 20–50 mm / 50–100 mm	Selecione a direção do foco que corresponda à distância real do alvo antes da amostragem.
Visualizando cobertura	FOV diagonal de 88°	Confirme se o alvo pode ser coberto sem a necessidade de uma lente ultra-grande angular.
Iluminação	Sem LED integrado	O dispositivo final precisa de iluminação externa ou lateral do dispositivo.
Proteção	IP67 listado para direção de produto confirmada	Confirme a estrutura de vedação final montada e o ambiente operacional antes das reivindicações no nível do dispositivo.

Vantagem do produto ◢

1. Imagem de inspeção de alto detalhe de 5 MP: A resolução de 5 MP fornece mais detalhes de imagem em comparação com módulos de inspeção padrão de 1 MP ou 2 MP, ajudando os usuários a observar componentes internos e condições estruturais com mais clareza.

2. Design de diâmetro balanceado D6.0: A estrutura D6.0mm fornece um equilíbrio entre acessibilidade e desempenho de imagem, tornando-a adequada para tarefas de inspeção que exigem tamanho compacto e maior qualidade de imagem.

3. Interface USB para integração OEM mais fácil: A interface USB simplifica a integração em sistemas de inspeção baseados em PC e dispositivos de inspeção USB.

4. Direção de proteção IP67: A especificação IP67 oferece suporte a ambientes de inspeção protegidos onde é necessária resistência à poeira e umidade.

5. Opções flexíveis de faixa de foco: As opções de faixa de foco de 20–50 mm e 50–100 mm permitem avaliação de acordo com diferentes distâncias de inspeção.

Parâmetros Técnicos ◢

Nome do produto	câmera médica do endoscópio 1080P
Sensor de imagem	CMOS
Pixel	5 MP
Tipo de interface	USB
Sensor	GC5035
Resolução	1080P
Diâmetro	6mm
Interface	USB
Tamanho do sensor	1/5 polegada
Certificado	Alcance RoHS da CE

Aplicação do módulo de câmera endoscópica ◢

1. Boroscópio portátil de alto detalhe: A saída de 5 MP suporta uma revisão mais detalhada das superfícies internas depois que o operador posiciona a ferramenta. O dispositivo deve fornecer iluminação adequada e acomodar o módulo integrado D6.0.

2. Dispositivo de inspeção de moldes e cavidades: O FOV de 88° e detalhes de imagem superiores são adequados para verificar superfícies internas localizadas, bordas ou resíduos. Selecione a direção óptica de 20–50 mm ou 50–100 mm para corresponder à geometria da cavidade.

3. Câmera de inspeção interna de equipamentos de precisão: Maiores detalhes capturados podem suportar a verificação visual de recursos mecânicos estacionários ou condições de montagem. Confirme se 30fps são suficientes para o movimento alvo.

4. Unidade de inspeção portátil protegida: A direção IP67 confirmada pode suportar um projeto de inspeção protegido. A vedação no nível do dispositivo ainda depende do invólucro completo, da saída do cabo e do método de montagem.

Personalização e suporte OEM ◢

1. Layout Mecânico: Se o layout integrado padrão D6.0 não se adequar ao dispositivo, a posição do módulo e a disposição da placa poderão ser revisadas. Forneça o diâmetro disponível, comprimento frontal, espaço PCB e desenho da caixa.

2. Versão óptica: Se a versão do foco selecionada não corresponder à distância do alvo, a configuração óptica poderá ser revisada. Forneça a distância real do alvo mais próximo e mais distante, o tamanho do alvo e se o alvo se move.

3. Estratégia de Iluminação: O módulo padrão não utiliza iluminação LED embutida. Se o dispositivo precisar de iluminação, a iluminação lateral do dispositivo ou uma configuração alternativa de iluminação poderá ser avaliada. Forneça o espaço de iluminação, a refletividade do alvo, o brilho necessário e o limite de calor.

4. Proteção e Vedação: Se o dispositivo final exigir uma extremidade frontal protegida ou selada, o invólucro, a área de vedação e o arranjo de saída do cabo deverão ser revisados ​​como parte da montagem completa. Forneça o nível de proteção necessário, o diâmetro do invólucro, a área de vedação e o ambiente operacional.

Perguntas frequentes ◢

1: Que tipo de módulo de câmera é SF-C5015USB-D6?

É um módulo de câmera endoscópica USB GC5035 de 5MP projetado para dispositivos de inspeção OEM e aplicações de verificação visual interna.

2: Qual é a vantagem do diâmetro D6.0 em comparação com módulos de endoscópio menores?

O D6.0 oferece um equilíbrio entre acesso compacto e desempenho de imagem. É adequado para clientes que necessitam de maior detalhe de imagem em vez do menor diâmetro possível.

3: Este módulo é adequado para inspeção industrial?

Sim, pode ser avaliado para aplicações de manutenção industrial, inspeção de máquinas e verificação de equipamentos internos.

4: Este modelo inclui iluminação LED?

O catálogo lista LED como Não. Se a aplicação exigir inspeção interna em ambientes escuros, uma solução de iluminação externa ou personalizada deve ser avaliada.

5: Qual é o valor das opções de faixa de foco de 20–50 mm e 50–100 mm?

Estas opções permitem que o módulo seja avaliado para diferentes distâncias de inspeção, desde a observação mais próxima do componente até a visualização interna mais ampla.

6: O SF-C5015USB-D6 suporta inspeção à prova d'água?

O catálogo lista IP67 como Sim. O desempenho final à prova d'água deve ser confirmado de acordo com a estrutura mecânica completa e a configuração de produção.

7: O comprimento do cabo, conector ou lente podem ser personalizados?

O comprimento do cabo, a adaptação do conector, a configuração da lente/FOV e a integração mecânica podem ser revisados ​​de acordo com os requisitos do dispositivo alvo.

8: Que informações devo fornecer para confirmar se este módulo se enquadra no meu projeto?

Compartilhe seu dispositivo de destino, distância de inspeção, FOV necessário, espaço de instalação, plataforma host USB, comprimento do cabo e requisitos de aplicação. Isto ajuda a avaliar se o módulo padrão é adequado ou se a customização deve ser revisada.

CTA ◢

Para uma recomendação de amostra de 5 MP, envie o tamanho do alvo, distância de trabalho, diâmetro disponível, método de iluminação, requisitos de alojamento/vedação e conexão do host. Podemos então combinar a direção óptica e confirmar se a configuração padrão D6.0 se adapta ao seu dispositivo.
