Modulo fotocamera per endoscopio USB 2.0 OV9734 da 3,6 mm

Questo modulo fotocamera per endoscopio USB 2.0 OV9734 da 3,6 mm. Questo modulo presenta un design miniaturizzato, integrando il sensore OV9734 ad alte prestazioni con un sistema ottico all'interno di una struttura compatta che misura solo 3,6 mm di diametro esterno, garantendo immagini chiare e stabili. In termini di prestazioni ottiche, questo modulo presenta un FOV di 95°, bilanciando un'ampia prospettiva con capacità di rendering dettagliate. Combinato con un controllo della distorsione a barilotto inferiore al -20%, garantisce bordi realistici e privi di distorsioni. L'apertura F4.0 abbinata a una versatile gamma di lunghezze focali da 10 a 100 mm offre un'eccezionale profondità di campo e una messa a fuoco flessibile, consentendo immagini rapide e nitide sia di trame ravvicinate che di strutture distanti. Questo modulo, con le sue dimensioni ultracompatte, può penetrare in profondità nelle cavità del corpo umano, nelle tubazioni industriali e all'interno di strumenti di precisione per ispezioni non distruttive ad alta definizione. Il suo controllo ottico superiore e la qualità stabile dell'immagine lo rendono particolarmente adatto per applicazioni complesse come esami endoscopici, rilevamento di cordoni di saldatura e identificazione di difetti interni nei componenti, rendendolo uno strumento affidabile nell'ispezione visiva professionale.

Caratteristiche ◢

1. Design ultracompatto: con un diametro esterno di soli 3,6 mm, attraversa senza sforzo cavità ristrette e tubazioni complesse, superando i limiti fisici delle fotocamere convenzionali.

2. Immagini ad alta definizione e a bassa distorsione: dotato del sensore OV9734, con un campo visivo ottimizzato di 95° e controllo della distorsione TV del -20%, fornisce immagini realistiche ad alta definizione dal centro ai bordi, garantendo l'usabilità e l'accuratezza delle immagini di ispezione.

3. Calibrazione professionale : l'apertura fissa F4.0 garantisce un'immissione di luce costante, combinata con un'ampia gamma di lunghezze focali di 10-100 mm. Ciò consente una messa a fuoco chiara su tutta la gamma, dai tessuti fini in primo piano alle strutture della cavità distanti.

4. Affidabilità stabile: mantiene la stabilità dell'immagine e la durata del dispositivo in ambienti complessi, soddisfacendo i requisiti di affidabilità per operazioni prolungate e con carico elevato.

Applicazione del modulo telecamera per endoscopio ◢

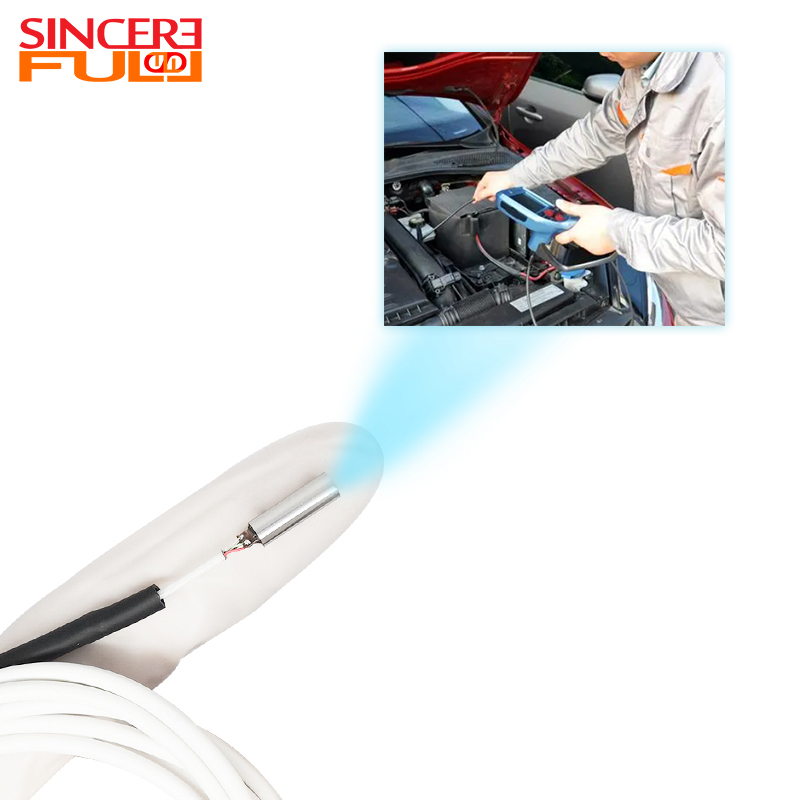

1.Endoscopia industriale: utilizzando una lente ultrasottile da 3,6 mm per penetrare in profondità all'interno delle apparecchiature, offre una visualizzazione ad alta definizione di difetti come crepe e cordoni di saldatura, consentendo test non distruttivi efficienti.

2. Endoscopia medica: il suo design miniaturizzato si integra perfettamente con gli strumenti endoscopici, fornendo immagini ad alta definizione e a bassa distorsione che rivelano chiaramente i dettagli dei tessuti, offrendo un supporto visivo affidabile per interventi chirurgici minimamente invasivi.

3.Sorveglianza di sicurezza: le dimensioni ultracompatte consentono l'installazione nascosta, mentre l'ampia lunghezza focale bilancia le viste generali con i primi piani dettagliati, adatti per il monitoraggio interno in scenari specializzati.

4.Ispezione elettronica della qualità: l'imaging ad alta risoluzione cattura con precisione piccole imperfezioni come giunti di saldatura e chip, rendendolo una soluzione ideale per il controllo di qualità automatizzato negli imballaggi SMT e di semiconduttori.

Dettagli del prodotto ◢

Parole chiave	Modulo fotocamera per endoscopio USB da 3,6 mm con luce LED
Sensore	OV9734
GUIDATO	0201 LED bianco

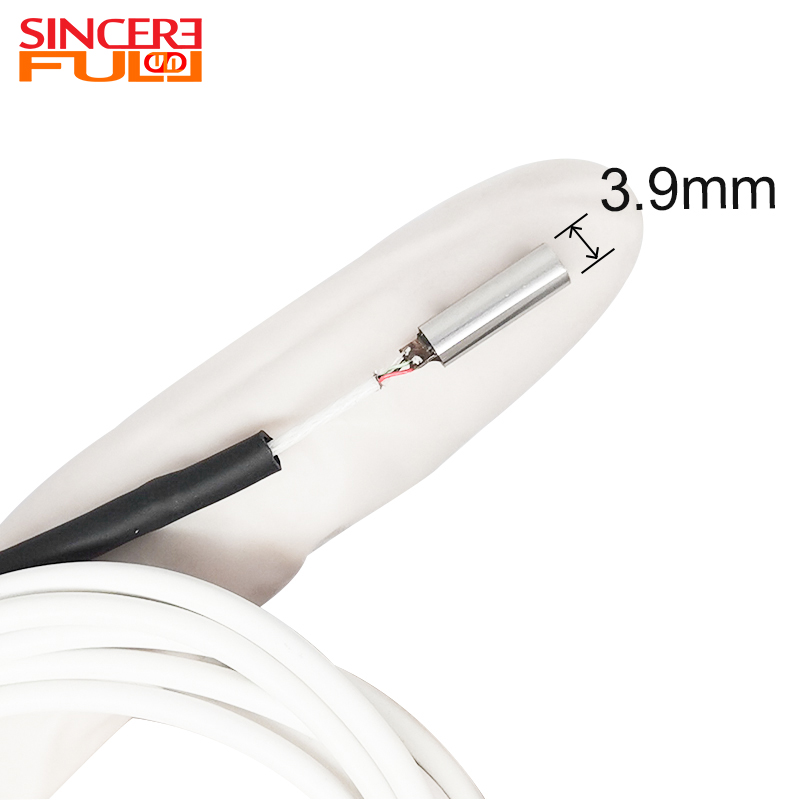

Dimensioni del modulo	3,9 mm
Gamma di messa a fuoco	10 mm-100 mm
Lunghezza focale	1,25 mm
FOV(D)	95°
Distorsione televisiva	<-20%
Formato di uscita	UVC standard
Numero F	4
Qualità dell'immagine	Colorato
Interfaccia	USB2.0

Domande frequenti

1. Come ottenere una visione stereoscopica con l'endoscopio 3D?

Le immagini degli occhi sinistro e destro vengono catturate attraverso un modulo a doppia lente o un prisma divisore e trasmesse in modo sincrono su un display 3D a ≥1080p/60fps per garantire un funzionamento regolare, adatto alla chirurgia minimamente invasiva.

2. Perché le prestazioni di scarsa illuminazione sono importanti per i moduli endoscopio?

In caso di luce insufficiente nel corpo o nell'ambiente della tubazione, il modulo necessita di un sensore ad alta sensibilità e di una lente ad ampia apertura, e l'algoritmo di riduzione del rumore garantisce la chiarezza del campo scuro. Alcuni prodotti utilizzano la luce di riempimento a infrarossi o la tecnologia HDR per migliorare le prestazioni in condizioni di scarsa illuminazione.

3. Qual è il significato della gamma di profondità di campo del modulo?

L'ampia profondità di campo può mostrare chiaramente oggetti vicini e lontani allo stesso tempo, ridurre la necessità di messa a fuoco frequente, adatta per la chirurgia endoscopica; La profondità di campo ridotta viene utilizzata per evidenziare dettagli specifici del piano, come l'ispezione della pelle.
