Nella manutenzione interna delle apparecchiature, nel rilevamento della bellezza della pelle, nell'ispezione delle cavità delle tubazioni e nelle applicazioni di riparazione portatili, la scelta del sistema di imaging spesso richiede compromessi tra risoluzione, direzione di visione, metodo di messa a fuoco e capacità di illuminazione. Quando il target si trova sulle pareti laterali della cavità, sui lati del blocco motore, sugli angoli interni dello stampo o su altre aree difficili da raggiungere per le sonde con visione frontale convenzionali e la distanza di lavoro varia in modo significativo, un modulo basato sulla tecnologia CMOS Camera Module con una sonda standard da 10 mm di diametro , da 5 MP , alta risoluzione ottica per vista laterale , messa a fuoco automatica con e 6 LED ad anello diventa una soluzione professionale che vale la pena valutare. Questa guida fornisce un chiaro quadro di selezione da cinque dimensioni: struttura ottica, prestazioni dell'immagine, messa a fuoco intelligente, configurazione dell'illuminazione e applicazioni tipiche, incorporando parole chiave come modulo telecamera per endoscopio, modulo telecamera per vista laterale, modulo telecamera USB, modulo telecamera da 5 MP, modulo telecamera HD, modulo telecamera con messa a fuoco automatica, modulo telecamera CMOS e diametro di 10 mm per aiutarti a soddisfare con precisione le esigenze di ispezione delle pareti laterali e degli angoli ciechi.
Passaggio 1: determinare se il target è davanti o sul lato/punto cieco della sonda.
Questo modulo adotta un design ottico professionale con vista laterale ( Modulo telecamera con vista laterale ), con l'asse ottico perpendicolare all'asse della sonda, consentendo l'osservazione diretta delle pareti laterali del tubo, dei lati della cavità, degli angoli interni dello stampo e dei lati del blocco motore senza piegare la sonda o aggiungere un prisma. Valore ingegneristico:
Elimina i danni meccanici da flessione, prolungando la durata.
Semplifica notevolmente il funzionamento: un singolo inserimento completa la scansione circonferenziale della parete laterale, migliorando significativamente l'efficienza dell'ispezione.
Particolarmente adatto per canali curvi e stretti in cui la sonda non può ruotare, rendendo chiaramente visibili le aree delle pareti laterali precedentemente invisibili.
Essendo un con vista laterale dedicato modulo telecamera per endoscopio , al momento della selezione valutare: Se l'obiettivo è un blocco davanti o sul fondo della cavità, un modulo con vista anteriore è migliore; ma per le saldature delle pareti laterali, le radici delle filettature, i fianchi dei denti degli ingranaggi, le superfici della pelle o i lati dello stampo, il modulo telecamera con vista laterale è l'unica soluzione efficiente e sicura. L'angolo di vista laterale è fisso a 90°, quindi confermare l'orientamento del target prima della selezione.
Passaggio 2: valutare i requisiti per la risoluzione dei dettagli e l'accuratezza del colore.
Questo modulo è dotato di un ad alta precisione array di pixel da 5 MP con 4P+IR premium, che forma un un'architettura ottica campo visivo bilanciato in diagonale di 73° , rendendolo un modulo fotocamera da 5 MP e un modulo fotocamera HD ad alte prestazioni . Valore fondamentale:
La risoluzione da 5 MP rivela chiaramente texture fini, pori, graffi, macchie di ruggine e microdifetti di livello 0,05 mm, soddisfacendo i severi requisiti di dettaglio del rilevamento della bellezza della pelle e della manutenzione delle apparecchiature di precisione.
La struttura 4P+IR (4 lenti in plastica + filtro taglia infrarossi) sopprime efficacemente l'aberrazione cromatica e la luce diffusa, migliorando la nitidezza e la fedeltà dei colori, evitando distorsioni cromatiche che potrebbero influenzare il giudizio.
Il campo visivo di 73° è un 'grandangolo moderato'; rispetto agli angoli ultra-ampi superiori a 120°, la distorsione dei bordi è inferiore, rendendolo adatto per la localizzazione e la misurazione dei difetti dei fianchi che richiedono fedeltà geometrica.
Come ad alta risoluzione modulo telecamera HD , al momento della selezione valutare: Per giudicare oggetti estranei o blocchi evidenti, 2MP o 720P possono essere sufficienti; ma per identificare la struttura sottile della pelle, la ruggine precoce o le microfessure, 5 MP sono una soglia necessaria.
Passaggio 3: valutare se la distanza di lavoro varia e i requisiti di comodità operativa.
Questo modulo incorpora un motore di messa a fuoco automatica AF ( modulo fotocamera con messa a fuoco automatica ) che regola automaticamente la lunghezza focale a diverse distanze di lavoro senza messa a fuoco manuale. Valore ingegneristico:
Si adatta a un'ampia gamma da distanze ultra-ravvicinate (≈10 mm) a distanze medio-lunghe (≈80 mm), particolarmente adatto a scenari con distanze di lavoro variabili (ad esempio, sonda in movimento all'interno di cavità, ispezione di pareti laterali a diverse profondità).
Elimina la messa a fuoco manuale, riducendo i requisiti di abilità dell'operatore e migliorando l'efficienza dell'ispezione.
La rapida risposta della messa a fuoco automatica tiene traccia delle variazioni di distanza in tempo reale, garantendo immagini sempre nitide.
Come modulo telecamera con messa a fuoco automatica , quando si seleziona, confermare: la distanza di ispezione tipica varia frequentemente? Se la distanza di lavoro è relativamente fissa (ad esempio, stazione fissa a 30 mm), una soluzione a fuoco fisso è più affidabile ed economicamente vantaggiosa; se le distanze variano notevolmente (ad esempio, esplorazione manuale, scansione robotica), la messa a fuoco automatica AF . è necessaria Il motore di messa a fuoco automatica aggiunge un leggero consumo energetico, ma il vantaggio in termini di praticità è significativo.
Passaggio 4: valutare le condizioni di illuminazione e soddisfare i requisiti di luce.

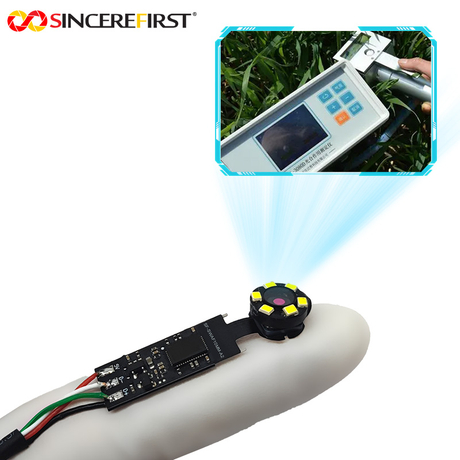

Questo modulo integra 6 LED disposti ad anello nella parte anteriore , formando un array di illuminazione ad anello uniforme. Valore ingegneristico:
Nel rilevamento di cavità, tubi o contatto con la pelle completamente bui, i 6 LED forniscono un'illuminazione ausiliaria ampia e priva di ombre senza fonti di luce esterne.
La disposizione ad anello sopprime efficacemente l''effetto tunnel' (sovraesposizione del centro, sottoesposizione dei bordi), particolarmente adatta per l'illuminazione uniforme delle pareti laterali su grandi superfici.
Il consumo energetico del LED è controllabile e può essere alimentato direttamente da USB 5V, semplificando la progettazione del sistema.
Nella selezione confermare: C'è luce ambientale o esterna? In caso di completa oscurità (es. interno motore, buche profonde) sono sufficienti i led di serie; se è presente un'illuminazione ausiliaria, valutare la possibilità di abbassare o disattivare la luminosità del LED per risparmiare energia. Per superfici metalliche altamente riflettenti, aggiungi il controllo della luminosità PWM esterno.
Passaggio 5: valutare il tipo di interfaccia della piattaforma host e la capacità di alimentazione.
Questo modulo utilizza pin a tre fili YCS/IN/GND (YCS tipicamente segnale video, controllo/trigger IN, terra GND), appartenenti al modulo telecamera USB o alle varianti dell'interfaccia analogica (il tipo di uscita effettivo richiede conferma). Vantaggi principali:
Semplifica la connessione del circuito: tre fili completano l'uscita video, l'alimentazione e il controllo, adatti per l'integrazione di sistemi embedded.
Compatibile con più piattaforme host (definizioni di segnali di corrispondenza) per una prototipazione rapida.
Basso consumo energetico (totale con LED controllabili) può essere alimentato da batterie portatili o alimentatori interni del dispositivo.
Durante la selezione, confermare il tipo di interfaccia di ingresso video dell'host e le definizioni del segnale; richiedere un pinout completo e un esempio di driver, se necessario. Per la connessione diretta USB ai PC è possibile aggiungere una scheda convertitore esterna; per i sistemi embedded collegare direttamente tramite i tre fili.
Scenario applicativo |
Configurazione consigliata |
Motivazione chiave |
|---|---|---|
Ispezione di crepe/ruggine sulla parete laterale del blocco motore |
Sonda da 10 mm + cavo lungo |
Il diametro di 10 mm si adatta alle porte di accesso; La vista laterale osserva le pareti laterali; L'AF si adatta a diverse profondità; 5MP mostra chiaramente le microcrepe |
Analisi microscopica della pelle/pori di bellezza |
Contatto vista laterale + luce anulare |
Il modulo fotocamera da 5 MP rivela i dettagli dei pori; La messa a fuoco automatica si adatta ai contorni della pelle; 6 LED eliminano le ombre |
Scansione laterale della parete interna della tubazione (≥10 mm). |
Sonda standard + cavo flessibile |
Il modulo telecamera con vista laterale osserva direttamente le saldature circonferenziali; Il FOV di 73° copre la circonferenza; La qualità HD incontra l'archiviazione |
Ispezione dei difetti dell'angolo interno dello stampo/lato del cursore |
Supporto fisso + grilletto esterno |
Il design con vista laterale raggiunge le aree ad angolo retto; 4P+IR ripristina la struttura del metallo; la messa a fuoco automatica non richiede alcuna regolazione |
Endoscopio di manutenzione portatile |
Tre fili diretti alla scheda madre + piccolo schermo |
Semplifica l'integrazione; del modulo fotocamera USB ; Compatibilità bassa potenza per il funzionamento a batteria |
Il valore fondamentale del modulo endoscopio con messa a fuoco automatica HD da 10 mm e 5 MP risiede nel combinare l'osservazione senza punti ciechi di un modulo telecamera con vista laterale , la chiarezza estremamente dettagliata di un modulo telecamera da 5 MP , la comodità intelligente di un modulo telecamera con messa a fuoco automatica , la qualità dell'immagine di un modulo telecamera HD e l'illuminazione uniforme di 6 LED ad anello, fornendo una soluzione di visione altamente adattabile e altamente affidabile per la manutenzione delle apparecchiature, il rilevamento della bellezza, l'ispezione delle condutture e la riparazione portatile. Quando selezioni, dai la priorità a tre domande:
Cosa stai guardando? Le pareti laterali o gli angoli ciechi richiedono un modulo telecamera per visione laterale ; gli obiettivi avanzati richiedono un modulo di visione anticipata.
La distanza di lavoro varia? Le distanze variabili richiedono un modulo fotocamera con messa a fuoco automatica ; le distanze fisse possono utilizzare la messa a fuoco fissa per ridurre i costi.
Quanto dettaglio è necessario? 2MP sono sufficienti per i difetti comuni; per texture fini o difetti in fase iniziale, 5 MP . sono necessari
In qualità di produttore con oltre 30 anni di esperienza nell'imaging ottico, SincereFirst non solo fornisce prodotti standard per moduli telecamera per endoscopio , ma personalizza anche la lunghezza del cavo, la luminosità del LED e le definizioni dei pin in base allo scenario di ispezione. Consigliamo di ottenere campioni tecnici prima della produzione di massa e di condurre test di passabilità, risposta alla messa a fuoco e chiarezza dell'immagine in ambienti reali o con punti ciechi per garantire che la selezione sia scientificamente valida e lungimirante.
