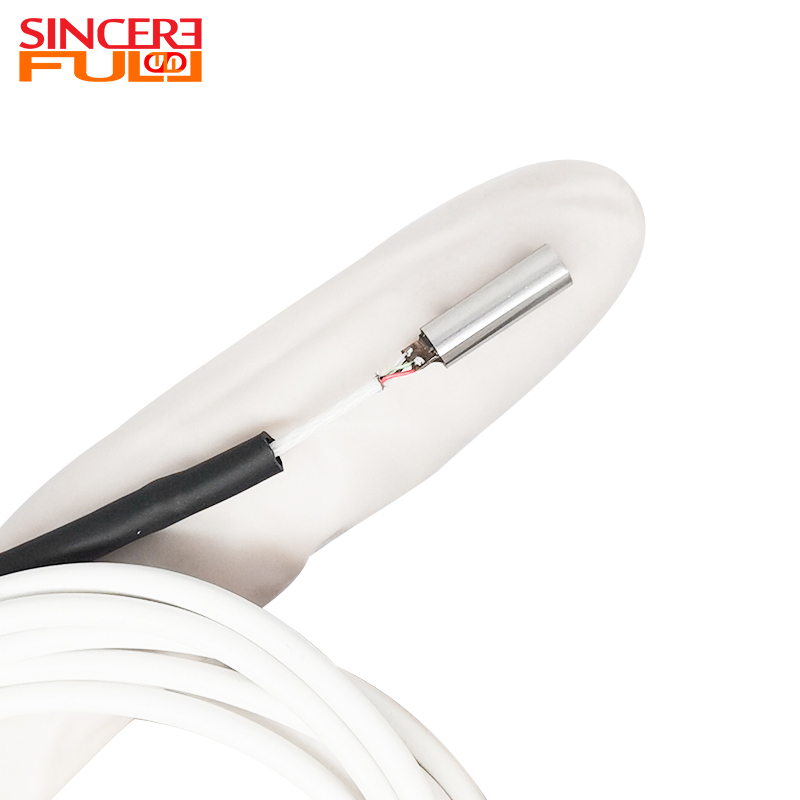

Módulo de cámara endoscópica USB2.0 OV9734 de 3,6 mm

Este módulo de cámara endoscópica USB2.0 OV9734 de 3,6 mm. Este módulo presenta un diseño miniaturizado que integra el sensor OV9734 de alto rendimiento con un sistema óptico dentro de una estructura compacta que mide solo 3,6 mm de diámetro exterior, lo que garantiza imágenes claras y estables. En términos de rendimiento óptico, este módulo presenta un campo de visión de 95°, lo que equilibra una perspectiva amplia con capacidades de renderizado detallado. Combinado con un control de distorsión de barril de menos del -20%, garantiza bordes realistas y sin distorsiones. La apertura F4.0 combinada con un rango de distancia focal versátil de 10 a 100 mm ofrece una profundidad de campo excepcional y un enfoque flexible, lo que permite obtener imágenes rápidas y nítidas tanto de texturas cercanas como de estructuras distantes. Este módulo, con sus dimensiones ultracompactas, puede penetrar profundamente en las cavidades del cuerpo humano, tuberías industriales y el interior de instrumentos de precisión para una inspección no destructiva de alta definición. Su control óptico superior y su calidad de imagen estable lo hacen particularmente adecuado para aplicaciones complejas como exámenes endoscópicos, detección de costuras de soldadura e identificación de defectos internos en componentes, lo que lo convierte en una herramienta confiable en la inspección visual profesional.

Características ◢

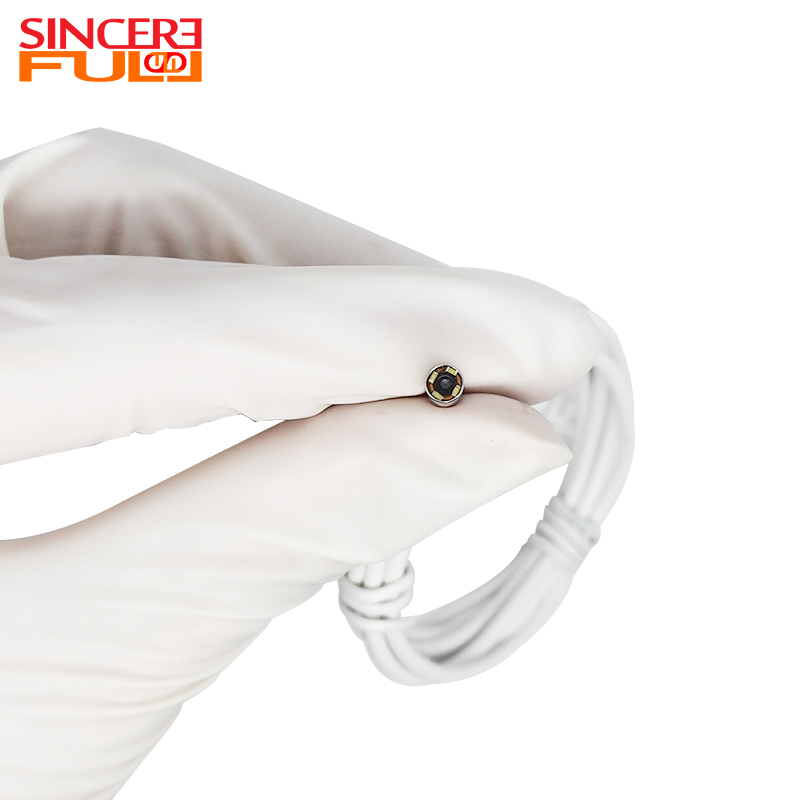

1. Diseño ultracompacto: con un diámetro exterior de solo 3,6 mm, navega sin esfuerzo por cavidades confinadas y tuberías intrincadas, superando las limitaciones físicas de las cámaras convencionales.

2. Imágenes de alta definición y baja distorsión: Equipado con el sensor OV9734, que presenta un campo de visión optimizado de 95° y un control de distorsión de TV de -20 %, ofrece imágenes realistas de alta definición desde el centro hasta el borde, lo que garantiza la usabilidad y precisión de las imágenes de inspección.

3. Calibración profesional : la apertura fija F4.0 garantiza una entrada de luz constante, combinada con un amplio rango de distancia focal de 10-100 mm. Esto permite un enfoque claro en todo el rango, desde tejidos finos en primer plano hasta estructuras de cavidades distantes.

4. Fiabilidad estable: mantiene la estabilidad de las imágenes y la durabilidad del dispositivo en entornos complejos, cumpliendo con los requisitos de confiabilidad para operaciones prolongadas y de alta carga.

Aplicación del módulo de cámara endoscópica ◢

1.Endoscopia industrial: Al utilizar una lente ultrafina de 3,6 mm para penetrar profundamente en el interior del equipo, ofrece visualización de alta definición de defectos como grietas y costuras de soldadura, lo que permite realizar pruebas no destructivas eficientes.

2. Endoscopia médica: su diseño miniaturizado se integra perfectamente con los instrumentos endoscópicos, proporcionando imágenes de alta definición y baja distorsión que revelan claramente los detalles del tejido, ofreciendo soporte visual confiable para cirugías mínimamente invasivas.

3.Vigilancia de seguridad: el tamaño ultracompacto permite una instalación encubierta, mientras que la amplia distancia focal equilibra las vistas generales con primeros planos detallados, adecuados para el monitoreo interno en escenarios especializados.

4.Inspección electrónica de calidad: las imágenes de alta resolución capturan con precisión pequeñas imperfecciones, como juntas de soldadura y chips, lo que la convierte en una solución ideal para el control de calidad automatizado en embalajes SMT y semiconductores.

Detalles del producto ◢

Palabras clave	Módulo de cámara endoscópica USB de 3,6 mm con luz LED
Sensor	OV9734
CONDUJO	0201 LED blanco

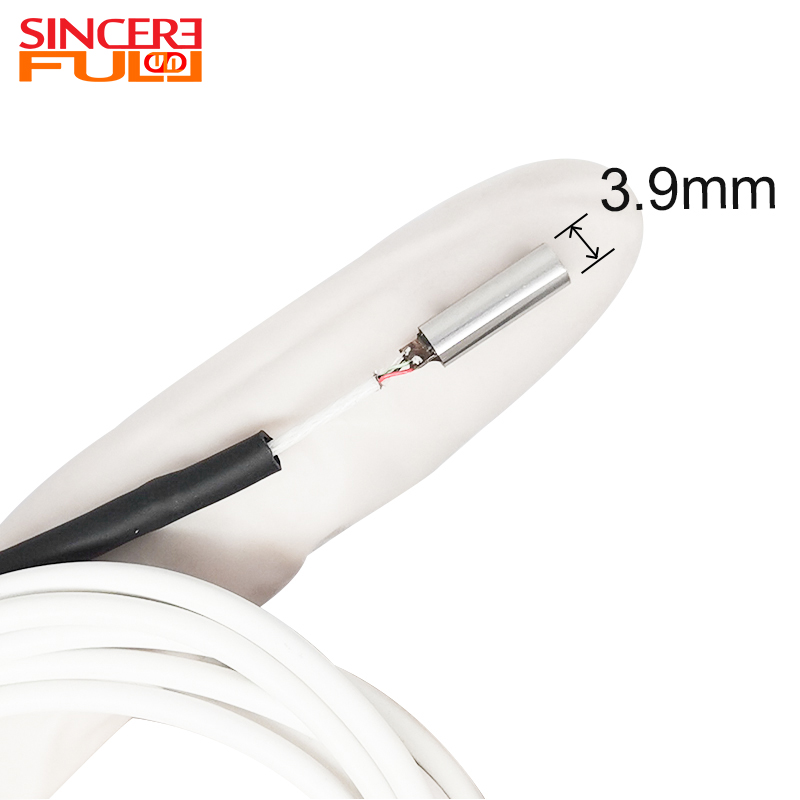

Tamaño del módulo	3,9 mm
Rango de enfoque	10mm-100mm
Longitud focal	1,25 mm
Campo de visión(D)	95°
Distorsión de televisión	<-20%
Formato de salida	UVC estándar
Número F	4
Calidad de imagen	colorido

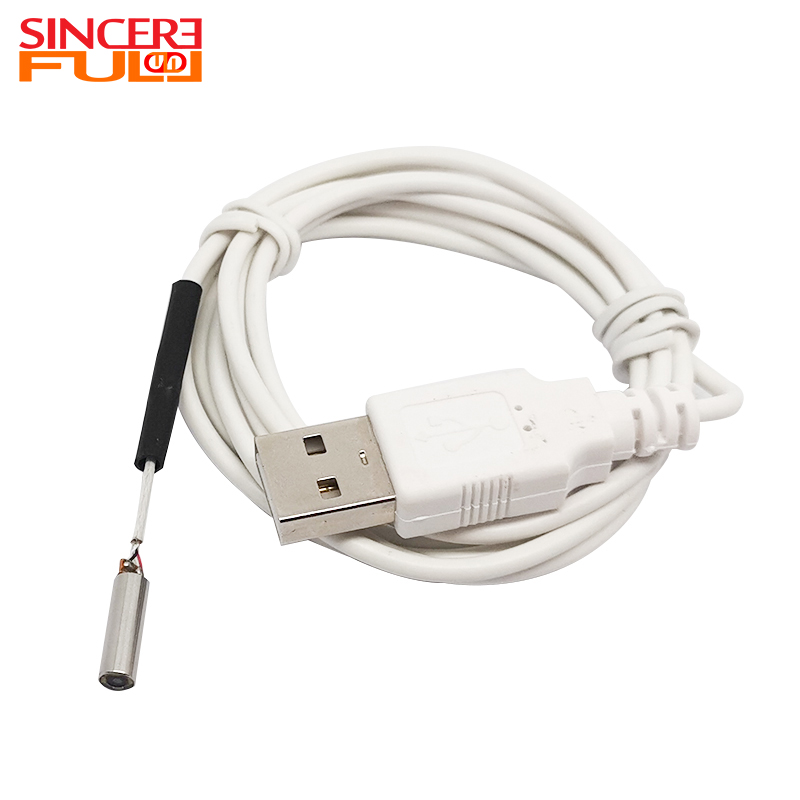

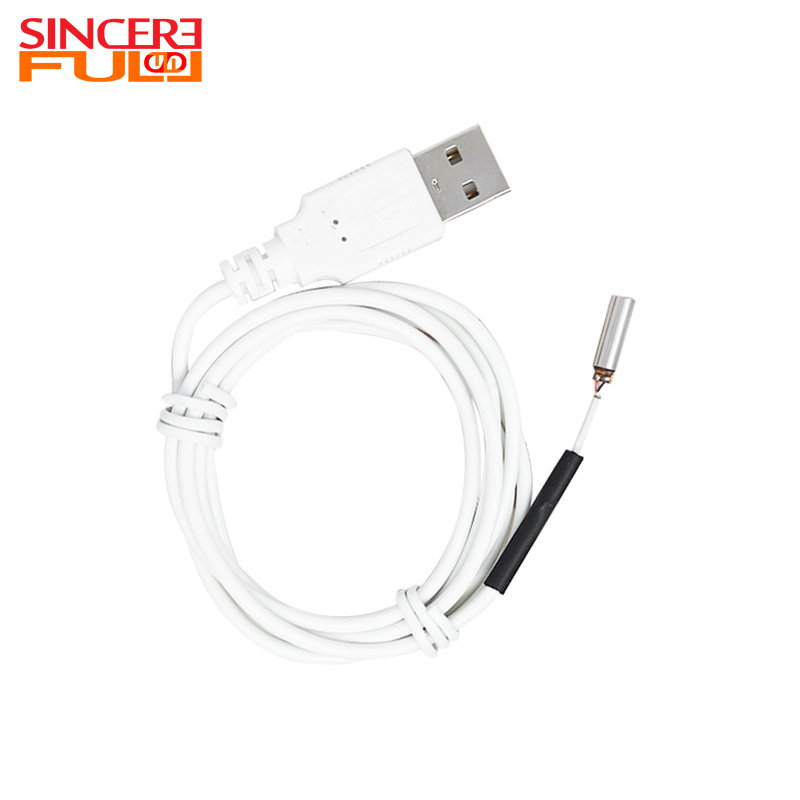

Interfaz	USB2.0

Preguntas frecuentes

1. ¿Cómo lograr una visión estereoscópica con un endoscopio 3D?

Las imágenes de los ojos izquierdo y derecho se capturan a través de un módulo de lente dual o un prisma divisor y se envían sincrónicamente a una pantalla 3D a ≥1080p/60 fps para garantizar un funcionamiento fluido, adecuado para cirugía mínimamente invasiva.

2. ¿Por qué es importante el rendimiento de baja iluminación para los módulos de endoscopio?

En caso de luz insuficiente en el cuerpo o en el entorno de la tubería, el módulo necesita un sensor de alta sensibilidad y una lente de gran apertura, y el algoritmo de reducción de ruido garantiza la claridad del campo oscuro. Algunos productos utilizan luz de relleno infrarroja o tecnología HDR para mejorar el rendimiento con poca luz.

3. ¿Cuál es la importancia del rango de profundidad de campo del módulo?

La gran profundidad de campo puede mostrar claramente objetos cercanos y lejanos al mismo tiempo, reducir la necesidad de enfoque frecuente, adecuado para cirugía endoscópica; Se utiliza poca profundidad de campo para resaltar detalles planos específicos, como la inspección de la piel.
