SF-C1019USB-D3.9-ALL-D95
AUFRICHTIG ZUERST

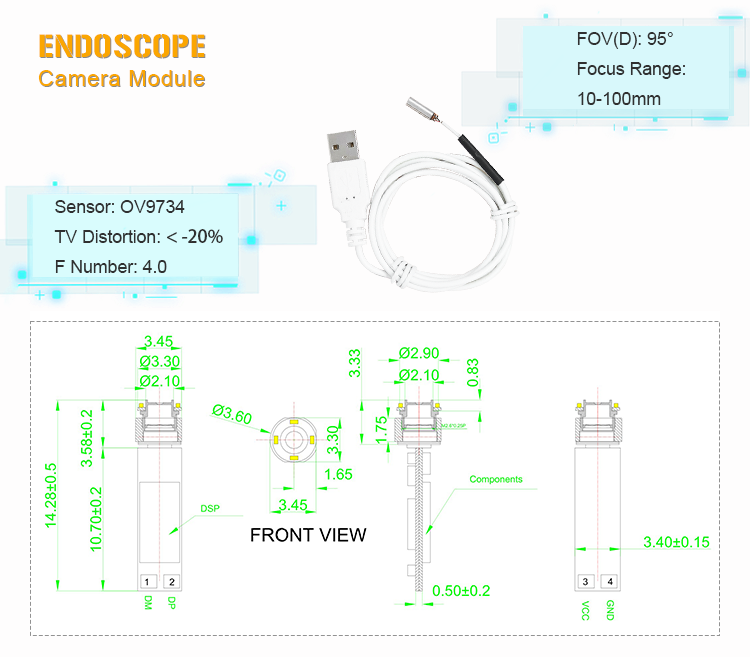

Dieses 3,6-mm-USB2.0-Endoskopkameramodul OV9734 verfügt über ein miniaturisiertes Design, das den leistungsstarken OV9734-Sensor mit einem optischen System in einer kompakten Struktur mit einem Außendurchmesser von nur 3,6 mm integriert und so eine klare und stabile Bildgebung gewährleistet. Was die optische Leistung betrifft, verfügt dieses Modul über ein Sichtfeld von 95°, das eine weite Perspektive mit detaillierten Rendering-Funktionen vereint. In Kombination mit einer Tonnenverzerrungskontrolle von weniger als -20 % sorgt es für naturgetreue, verzerrungsfreie Kanten. Die F4,0-Blende gepaart mit einem vielseitigen Brennweitenbereich von 10–100 mm sorgt für eine außergewöhnliche Schärfentiefe und flexible Fokussierung und ermöglicht eine schnelle, scharfe Abbildung sowohl von Texturen im Nahbereich als auch von entfernten Strukturen. Dieses Modul mit seinen ultrakompakten Abmessungen kann für eine hochauflösende, zerstörungsfreie Prüfung tief in menschliche Körperhöhlen, Industrierohrleitungen und das Innere von Präzisionsinstrumenten eindringen. Aufgrund seiner hervorragenden optischen Kontrolle und stabilen Bildqualität eignet es sich besonders für komplexe Anwendungen wie endoskopische Untersuchungen, die Erkennung von Schweißnähten und die Identifizierung interner Fehler in Bauteilen und etabliert sich als zuverlässiges Werkzeug in der professionellen visuellen Inspektion. |
 |
1. Ultrakompaktes Design: Mit einem Außendurchmesser von nur 3,6 mm navigiert es mühelos durch enge Hohlräume und komplizierte Rohrleitungen und überwindet dabei die physischen Einschränkungen herkömmlicher Kameras.
2. Hochauflösende Bildgebung mit geringer Verzerrung: Ausgestattet mit dem OV9734-Sensor, der ein auf 95° optimiertes Sichtfeld und eine TV-Verzerrungskontrolle von -20 % bietet, liefert es naturgetreue hochauflösende Bilder von der Mitte bis zum Rand und gewährleistet so die Benutzerfreundlichkeit und Genauigkeit der Inspektionsbilder.
3. Professionelle Kalibrierung : Die feste Blende F4.0 gewährleistet eine gleichmäßige Lichtaufnahme, kombiniert mit einem breiten Brennweitenbereich von 10–100 mm. Dies ermöglicht eine klare Fokussierung im gesamten Bereich – von feinen Geweben in der Nähe bis hin zu entfernten Hohlraumstrukturen.
4. Stabile Zuverlässigkeit: Bewahrt die Bildstabilität und Gerätehaltbarkeit in komplexen Umgebungen und erfüllt die Zuverlässigkeitsanforderungen für längere Vorgänge mit hoher Auslastung.
1.Industrielle Endoskopie: Mithilfe einer ultradünnen 3,6-mm-Linse dringt sie tief in das Geräteinnere ein und liefert eine hochauflösende Visualisierung von Defekten wie Rissen und Schweißnähten, was eine effiziente zerstörungsfreie Prüfung ermöglicht.
2. Medizinische Endoskopie: Sein miniaturisiertes Design lässt sich nahtlos in endoskopische Instrumente integrieren und bietet eine hochauflösende, verzerrungsarme Bildgebung, die Gewebedetails deutlich sichtbar macht und eine zuverlässige visuelle Unterstützung für minimalinvasive Operationen bietet.
3.Sicherheitsüberwachung: Die ultrakompakte Größe ermöglicht eine verdeckte Installation, während die große Brennweite Gesamtansichten mit detaillierten Nahaufnahmen in Einklang bringt und sich für die interne Überwachung in speziellen Szenarien eignet.
4.Elektronische Qualitätsprüfung: Die hochauflösende Bildgebung erfasst präzise kleinste Unvollkommenheiten wie Lötstellen und Chips und ist damit eine ideale Lösung für die automatisierte Qualitätskontrolle bei SMT und Halbleiterverpackungen.
Schlüsselwörter |
3,6-mm-USB-Endoskopkameramodul mit LED-Licht |
Sensor |
OV9734 |
LED |
0201 Weiße LED |
Modulgröße |
3,9 mm |
Fokussierbereich |
10mm-100mm |
Brennweite |
1,25 mm |
Sichtfeld (D) |
95° |
TV-Verzerrung |
<-20 % |
Ausgabeformat |
Standard-UVC |
F-Nummer |
4 |
Bildqualität |
Farbenfroh |
Schnittstelle |
USB2.0 |
FAQ
1. Wie erreicht man mit einem 3D-Endoskop stereoskopisches Sehen?
Bilder des linken und rechten Auges werden durch ein Doppellinsenmodul oder ein Teilerprisma erfasst und synchron auf einem 3D-Display mit ≥1080p/60fps ausgegeben, um einen reibungslosen Betrieb zu gewährleisten, der für minimalinvasive Chirurgie geeignet ist.
2. Warum ist eine geringe Beleuchtungsleistung für Endoskopmodule wichtig?
Bei unzureichendem Licht in der Körper- oder Rohrleitungsumgebung benötigt das Modul einen hochempfindlichen Sensor und eine Linse mit großer Apertur, und der Rauschunterdrückungsalgorithmus sorgt für die Klarheit des Dunkelfelds. Einige Produkte verwenden Infrarot-Fülllicht oder HDR-Technologie, um die Leistung bei schlechten Lichtverhältnissen zu verbessern.
3. Welche Bedeutung hat der Tiefenschärfebereich des Moduls?
Durch die große Schärfentiefe können nahe und ferne Objekte gleichzeitig klar dargestellt werden, wodurch die Notwendigkeit einer häufigen Fokussierung verringert wird und es für die endoskopische Chirurgie geeignet ist. Eine geringe Schärfentiefe wird verwendet, um bestimmte Ebenendetails hervorzuheben, z. B. bei der Hautinspektion.
