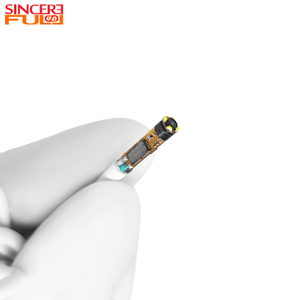

Modulo endoscopio con vista laterale grandangolare OV9734 da 1 MP

Questo è un modulo telecamera per endoscopio per ispezione con vista laterale grandangolare micro sensore OV9734 da 1 MP. Dotato del sensore OV9734 e combinato con un design strutturale raffinato, il suo diametro complessivo è controllato a soli 6 mm, consentendogli di penetrare facilmente in vari spazi ristretti per completare le attività di ispezione. In termini di campo visivo, il modulo offre tre angoli di campo diagonale selezionabili: 95°, 110° e 140°, che possono essere commutati in modo flessibile in base ai requisiti di campo visivo dei diversi scenari di ispezione. Che si tratti di concentrarsi sui dettagli locali o di catturare scene ad ampio raggio, può adattarsi in modo efficiente. Il modulo adotta un design dell'obiettivo a fuoco fisso, con una profondità di campo stabile che va da 10 mm a 100 mm. Non è necessario regolare frequentemente la messa a fuoco ed è possibile presentare dettagli chiari degli oggetti all'interno di questo intervallo, migliorando efficacemente l'efficienza dell'ispezione. Allo stesso tempo, il modulo è dotato di 4 luci di riempimento LED a luminosità regolabile. Anche in ambienti di ispezione scarsamente illuminati, la chiarezza del campo visivo può essere migliorata regolando la luminosità della luce di riempimento, evitando l'omissione di dettagli chiave dell'ispezione a causa di luce insufficiente. In termini di output delle immagini, il modulo può catturare stabilmente immagini con una risoluzione di 1280×720 e riprodurre video in modo fluido con un frame rate di 30 fps. Le immagini sono chiare e prive di balbettii, consentendo una riproduzione accurata dello stato reale dell'oggetto ispezionato. Inoltre, il modulo presenta prestazioni di impermeabilità di livello IP67, che gli consentono di far fronte ad ambienti di ispezione umidi, ricchi d'acqua o anche immersi nell'acqua per brevi periodi. Che si tratti di scenari medici che comportano il contatto con fluidi corporei o l'ispezione di tubazioni industriali in ambienti umidi, può mantenere un funzionamento stabile, dimostrando un'eccellente durata e adattabilità. È una scelta affidabile per varie attività di ispezione di precisione.

Vantaggio del prodotto

• Diametro ultraridotto: con un diametro di soli 6 mm, può facilmente entrare in spazi ristretti ed espandere il campo di ispezione.

• Angoli di campo multilivello: sono disponibili opzioni da 95°, 110° e 140° per adattarsi in modo flessibile ai requisiti di campo visivo di diversi scenari di ispezione.

• Uscita stabile HD: risoluzione 1280×720 più frame rate di 30 fps, combinata con un obiettivo a fuoco fisso con una profondità di campo di 10-100 mm, garantisce dettagli chiari e un'ispezione efficiente.

• Durevole con luce di riempimento regolabile: grado di impermeabilità IP67 per resistenza alle macchie e durata; 4 luci di riempimento a LED con luminosità regolabile per adattarsi ad ambienti poco luminosi.

Parametri tecnici

Applicazione del modulo telecamera per endoscopio

1. Trattamento dentale di precisione: nella navigazione canalare 3D, l'ampio angolo di 140° copre più canali radicolari e il diametro di 6 mm può penetrare nell'area molare per facilitare un trattamento preciso.

2. Controllo qualità della produzione automobilistica: ispezione per eventuali blocchi, usura e altri problemi negli ugelli di iniezione diretta del carburante; effettuare la manutenzione dei corpi delle valvole di trasmissione e verificare la presenza di crepe nelle pareti dei cilindri del motore.

3. Manutenzione di precisione dell'aviazione: resistente alla corrosione del cherosene aeronautico per l'ispezione dei dischi delle turbine dei motori degli aerei; penetrare in profondità negli attuatori per ispezioni dettagliate per garantire il funzionamento sicuro delle apparecchiature aerospaziali.

Domande frequenti

1. Come funziona il modulo telecamera per endoscopio?

Il modulo della fotocamera dell'endoscopio raccoglie l'immagine interna attraverso la lente ottica anteriore, la converte in segnale elettrico tramite sensore CMOS o CCD, quindi la ottimizza tramite il chip di elaborazione delle immagini per la riduzione e il miglioramento del rumore e infine emette un segnale video ad alta definizione. Alcuni moduli supportano la trasmissione wireless o la trasmissione del segnale in fibra ottica, adatti a scenari di ispezione medica o industriale.

2. Perché le prestazioni di scarsa illuminazione sono importanti per i moduli endoscopio?

In caso di luce insufficiente nel corpo o nell'ambiente della tubazione, il modulo necessita di un sensore ad alta sensibilità e di una lente ad ampia apertura, e l'algoritmo di riduzione del rumore garantisce la chiarezza del campo scuro. Alcuni prodotti utilizzano la luce di riempimento a infrarossi o la tecnologia HDR per migliorare le prestazioni in condizioni di scarsa illuminazione.

3. Qual è il significato della gamma di profondità di campo del modulo?

L'ampia profondità di campo (da 5 mm a 50 mm) può mostrare chiaramente oggetti vicini e lontani allo stesso tempo, ridurre la necessità di messa a fuoco frequente, adatta per la chirurgia endoscopica; La profondità di campo ridotta viene utilizzata per evidenziare dettagli specifici del piano, come l'ispezione della pelle.
