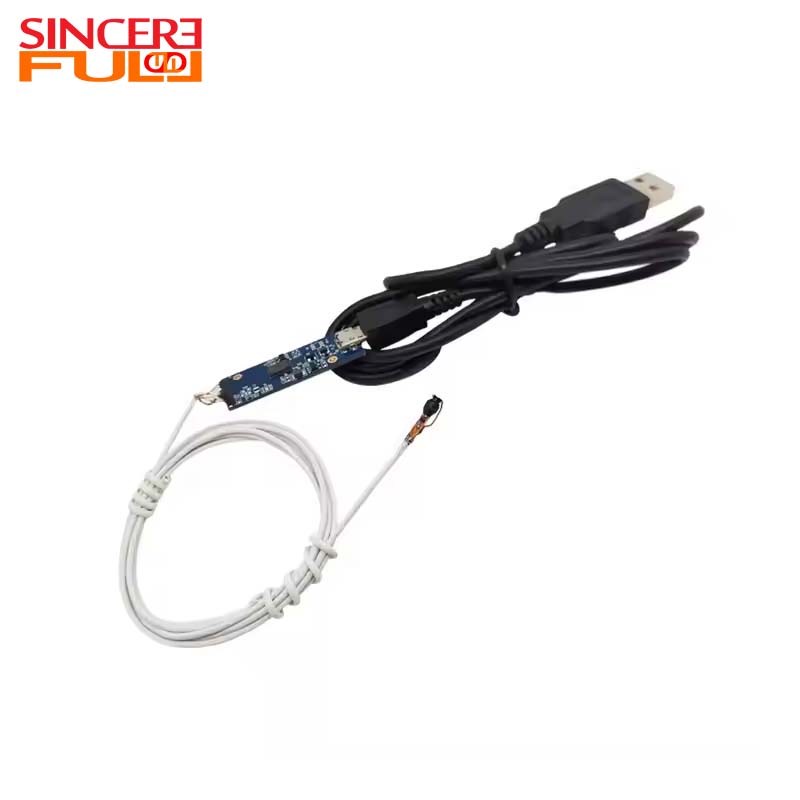

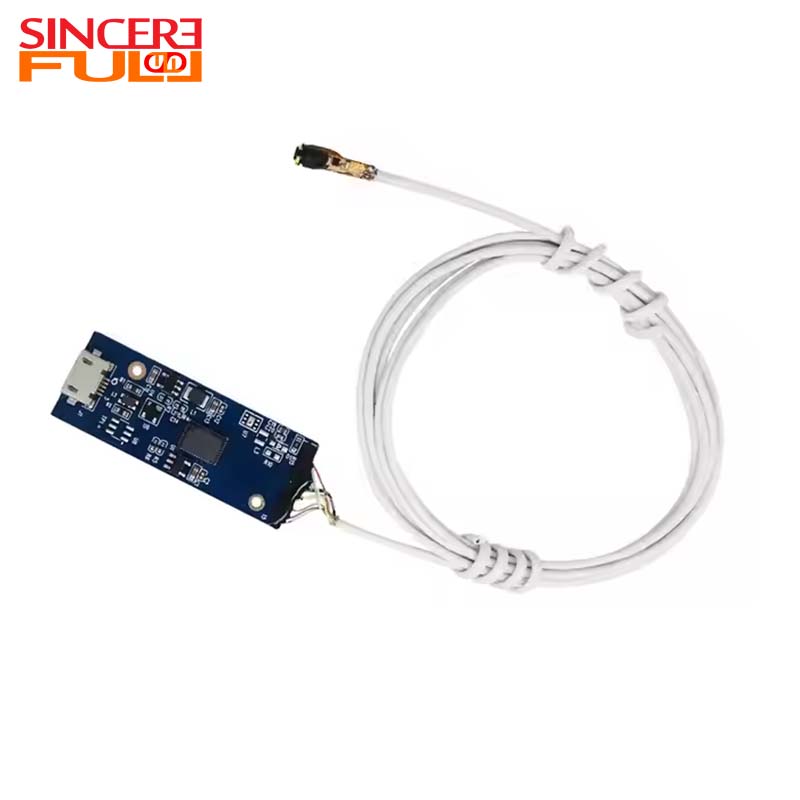

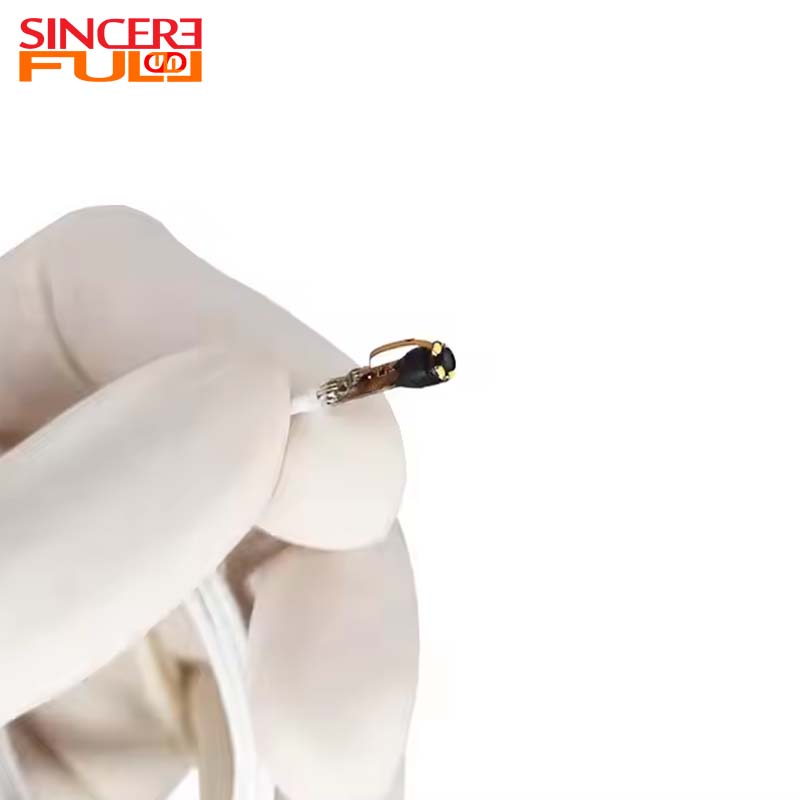

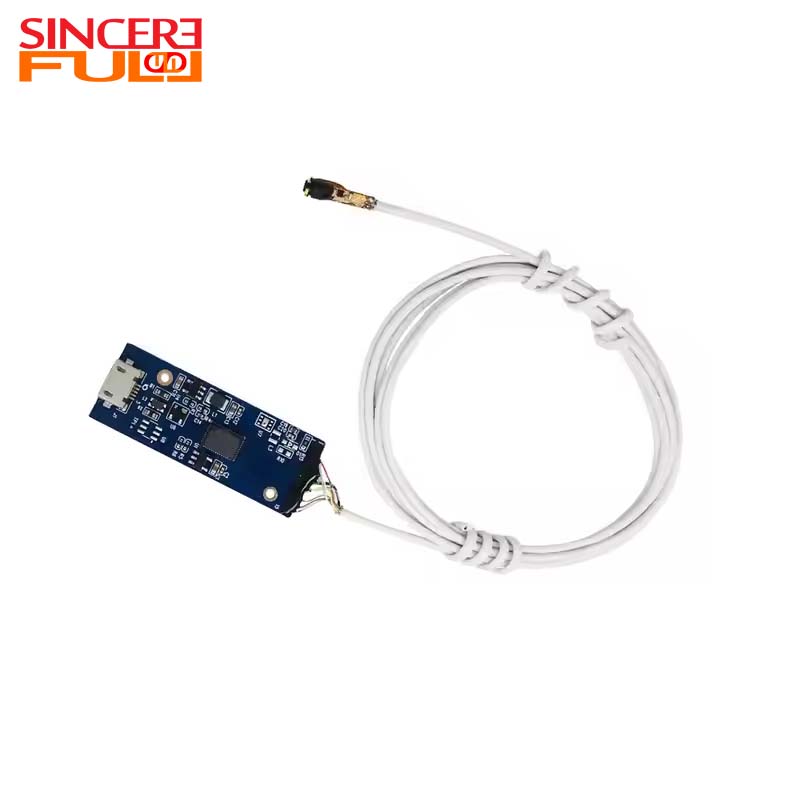

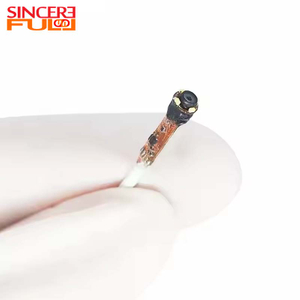

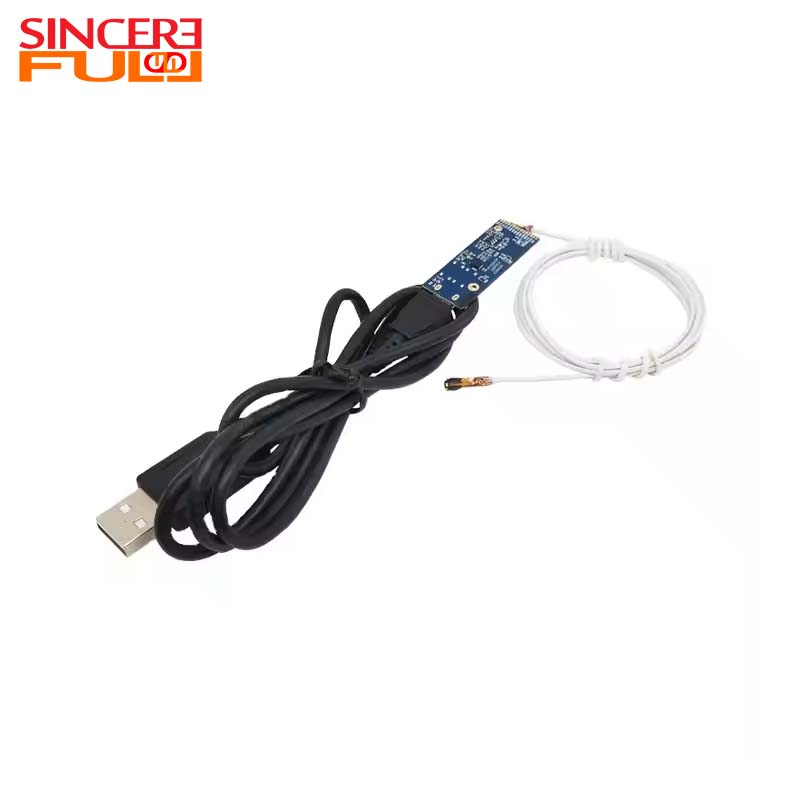

ES101 קוטר 3.9 מ'מ מודול מצלמת אנדוסקופ רפואי בזווית רחבה של 140 מעלות

מודול זה מושלם עבור מודול מצלמת אנדוסקופ רפואי, ועם קוטר של 3.9 מ'מ, הוא יכול להשתלב במערכות אנדוסקופ קומפקטיות תוך שהוא מציע תצוגות רחבות זווית. מודול מצלמת אנדוסקופ בקוטר 3.9 מ'מ עם חיישן ES101 תוכנן ברזולוציה מקסימלית של 1000Hx1000V, תוך שימוש בעיצוב פיקסל BSI של 1.4um. הוא כולל ארכיטקטורה חדשנית המבטיחה ביצועים ברזולוציה גבוהה. מודול מצלמת החיישן ES101 תומך במצבי פריים מלא, דילוג, binning וחלון, ומספק פורמטי פלט גמישים. תואם עם LVDS/MIPI, ומציע פלט תמונה של 10 סיביות ו-8 סיביות, עונה על צרכים מגוונים.

יתרון המוצר ◢

רזולוציה: חיישן ES101 מציע רזולוציה של 1000Hx1000V עם עיצוב פיקסלים של 1.4um BSI.

תבניות פלט גמישות: תומך במצבי מסגרת מלאה, דילוג, binning וחלון.

תאימות פלט תמונה: אפשרויות LVDS/MIPI+10bit/8bit ליישומים מגוונים.

קומפקטי ורב-תכליתי: אידיאלי עבור מודולי מצלמת אנדוסקופ רפואי ומערכות אנדוסקופ בקוטר 3.9 מ'מ עם תצוגות רחבות זווית.

פרמטרים טכניים ◢

שם המוצר	מודול מצלמת אנדוסקופ
תכונות	מודול מצלמה מיני אנדוסקופ
מִמְשָׁק	USB
חיישן	ES101
טווח מיקוד	10-100 מ'מ
הַחְלָטָה	1000P מקסימום 60fps
אורך מוקד	0.75 מ'מ
מַחבֵּר	מיני USB-5P
DSP	USB2.0 UVC
Led	0402 לד לבן

◢שימושים במוצר

• גסטרוסקופ

• רְאִי גָרוֹן

• אנטרוסקופ

שאלות נפוצות ◢

ש1: מהו מודול מצלמת אנדוסקופ?

A1: מודול מצלמה אנדוסקופי הוא מכשיר שיכול לעזור לאנשים לראות באזורים צרים שאינם גלויים לעין בלתי מזוינת, כולל ניטור בריאות האדם ובעלי החיים, בדיקת ציוד תעשייתי ובדיקת צנרת ביתית. מכשיר זה מאפשר התבוננות והתערבות בזמן אמת ומתאים במיוחד לבחינת אזורים פנימיים או שקשה להגיע אליהם. בהתאם לצרכים ואזורי היישום, מצלמות אנדוסקופיות מצוידות לרוב במגוון חיישני תמונה וטכנולוגיות הדמיה כדי להתאים את עצמם לסביבות הקרנה שונות. חשוב לציין, התקנים אלה חייבים להיות מסוגלים לספק תמונות ברורות ומפורטות. יתרה מכך, רוב המודולים האנדוסקופיים מצוידים במערכות תאורת LED, שהן קריטיות במיוחד בסביבות נמוכות או חשוכות או אפילו בחושך מוחלט. לחלק ממודולי המצלמה האנדוסקופיים יש עיצוב כיפוף גמיש המאפשר להם להסתגל לסביבות בדיקה מורכבות יותר. אנדוסקופים קשיחים יכולים לנוע לאט לאורך אזורים צרים, בעוד אנדוסקופים קשיחים מתאימים לבדיקה ישרה. לא ניתן לכופף ולקפל אותם כרצונם, וכאשר הם מחוברים למכשירי תצוגה, הם בדרך כלל תומכים במגוון ממשקי פלט כדי להתאים אותם להתקני תצוגה שונים, כולל USB, HDMI, WiFi, TYPE-C ו- MICRO-USB, המספקים למשתמשים את הנוחות של חיבור לצג או למכשיר הקלטה לצורך תצפית, ניתוח ולכידת תמונה בזמן אמת. בתחום הרפואי, מצלמות אנדוסקופיות נמצאות בשימוש נרחב באבחון מחלות מערכת העיכול, דרכי הנשימה, שתן ורבייה. במקביל, מכשירים אלו ממלאים תפקיד חשוב גם בתחום הבדיקות התעשייתיות, בשימוש נרחב בתעשיות תעופה וחלל, ייצור ובדיקות רכב ותעשיות אחרות, ואף יכולים לשמש במשפחות לבדיקת צנרת מים, צנרת חימום, צינורות גז טבעי, ביוב שירותים ומערכות אינסטלציה אחרות, כמו גם מקררים, טלוויזיות, ברזיות מזגנים ומכשירי שתייה אחרים.

ש 2: האם אתה חברת מפעל או סחר?

A2:

אנחנו יצרן ציוד מקורי (OEM) המוקדש למודולי מצלמה חכמות, עם בסיס ייצור משלנו, מצויד בעשר סדנאות ייצור נטולות אבק וסטריליות. בהנחיית תקני איכות מתקדמים בינלאומיים, אנו מבצעים פעולות ייצור ביעילות. הצוות שלנו עוקב אחר נהלי הפעלה סטנדרטיים כדי להבטיח רמה גבוהה של יציבות ואמינות בתהליך הייצור. כל עובד עבר הכשרה מקצועית שיטתית, עובד על פי נוהלי עבודה קפדניים ולובש בגדים נטולי אבק שתוכננו במיוחד כדי לשמור על סביבת הייצור היגיינית וסטרילית. אנו מתייחסים לאיכות המוצרים שלנו ברצינות רבה, ומבטיחים שכל מודול מצלמה יעבור בדיקה ובדיקה רב-שלבית קפדנית על מנת להבטיח תקני בקרת איכות גבוהים. בנוסף, יש לנו צוות מחקר ופיתוח עצמאי, ממשיכים להגדיל את ההשקעה במחקר ופיתוח של מוצרים עצמאיים, מעודדים חדשנות טכנולוגית. עם יכולות המחקר והפיתוח העצמאיות שלנו, השקנו בהצלחה מספר מודולי מצלמה עם יתרונות תחרותיים בתעשייה.

ש 3: כיצד לשלוט במודול מצלמת אנדוסקופ?

A3: פעולת הבקרה של מודול מצלמת האנדוסקופ כוללת קישורים מורכבים רבים, כולל ניהול צריכת חשמל, חיבור נתונים, יישום תוכנה ועיבוד תמונה. תהליך זה דורש רמה גבוהה של תיאום בין החומרה והתוכנה כדי להבטיח יישומים יעילים בתחומים רפואיים ותעשייתיים. קודם כל, חיבור החשמל הוא מכריע, מצלמות אנדוסקופ פועלות לרוב בטווח מתח מסוים, ולכן יש צורך להבטיח את יציבות ספק הכוח כדי למנוע תקלה או קצר חשמלי עקב עליות מתח. חיבורי העברת נתונים יעילים הם גם חיוניים, והחיבורים הנפוצים כוללים חיבורים אלחוטיים USB, TYPE-C, MICRO-USB, HDMI ו-Wi-Fi. ממשקים אלו מאפשרים למצלמה להחליף נתונים עם התקני בקרה כגון מחשבים או מסופים ניידים. אם נבחר חיבור אלחוטי, אותות הבקרה הדרושים נשלחים למצלמה דרך ממשק הנתונים שנקבע מראש להפעלה מרחוק. לאחר מכן, עליך להשתמש בתוכנה ייעודית או ביישומים קיימים, שיכולים להיות מותאמים אישית או פלטפורמות של צד שלישי התומכות בצילום וידאו ושליטה במצלמה. תוכנה מסוג זה מספקת ממשק משתמש אינטואיטיבי המאפשר למפעילים לנהל בקלות את המצלמה, כולל קביעת פרמטרים וקבלת זרמי וידאו חיים. אלגוריתמים לעיבוד תמונה ממלאים תפקיד חשוב בתהליך הבקרה, שיכולים לנתח את זרם הווידאו המצולם בזמן אמת ולעזור למפעיל להתאים את פונקציות המצלמה ביעילות. לדוגמה, מפעילים מסוגלים לבצע זום, להתאים את המיקוד, לצלם תמונות ולהקליט וידאו, ולהתאים את ההגדרות בכל עת בהתאם לצרכים בפועל כדי להשיג את מיטוב התמונה והביצועים הטובים ביותר.

ש 4: מה רואה מודול מצלמת אנדוסקופ?

A4: מודול המצלמה האנדוסקופי לוכד תמונות ווידאו מפורטים של המבנה הפנימי של גוף האדם או המבנה של בעלי חיים, והוא משמש בדרך כלל בהגדרות רפואיות, תעשייתיות או מחקריות. ביישומים רפואיים, הוא מספק הדמיה של מערכת העיכול, שלפוחית ​​השתן ומערכת הנשימה, מערכת הרבייה ואיברים אחרים, ומאפשרת אבחון וניטור של מצבים כגון גידולים, זיהומים או חסימות. ניתן לאסוף דגימות במידת הצורך, ומצלמה אנדוסקופית יכולה לראות רקמות, כלי דם וחריגות בזמן אמת, מה שמקל על ניתוח זעיר פולשני. בהגדרות תעשייתיות, הוא יכול לבדוק אזורים של מכונות, צנרת או תשתית שקשה לראות ישירות בעין בלתי מזוינת, ולהדגיש בלאי, קורוזיה או סתימה. למודול יש בדרך כלל חיישן ברזולוציה גבוהה ואפשרויות תאורה שונות, כגון LED לבן, סביבות שונות דורשות מספר שונה של חרוזי מנורה, מצוידים בדרך כלל בארבעה חרוזי LED לשיפור הנראות בסביבות שונות, מה שמבטיח הדמיה ברורה ומדויקת לניתוח וקבלת החלטות.

ש 5: מה ניתן להתאים אישית עבור מודולי מצלמת אנדוסקופ?

A5: ניתן לבחור את מודול מצלמת האנדוסקופ כמשולב או מופרד, וניתן להתאים אישית את גודל הקוטר, והאם הוא מגיע עם שרוול פלדה ונורת LED.
