SF-N1070 (avec coque en acier)
Sincèrement
Ce module de caméra endoscopique de type C 7 mm 1080P avec mise au point manuelle et éclairage à 6 LED Conçu pour une visualisation médicale et industrielle de haute précision, ce module d'endoscope ultra-compact intègre le capteur CMOS GalaxyCore GC2755 pour fournir une sortie vidéo nette de 1920 × 1080 @ 30FPS. Logé dans un barillet d'objectif en acier durable de 7 mm, le module est optimisé pour les environnements à faible luminosité, permettant d'obtenir des images claires à des niveaux d'éclairage aussi bas que 0,1 Lux.
Il dispose de 6 LED SMD haute luminosité pour un éclairage d'appoint réglable et prend en charge la mise au point manuelle pour un contrôle précis de la profondeur de champ lors des inspections critiques. La conception plug-and-play exploite une interface USB Type-C avec conformité UVC, garantissant une compatibilité transparente sur les plates-formes Windows, Linux et Android sans pilotes supplémentaires. Fabriqué en utilisant SMT et Active Alignment (AA)
|
 |
1. Sensibilité supérieure à la faible luminosité : équipé du capteur GC2755 et de grands pixels de 1,6 μm, offrant des performances élevées de rapport signal/bruit (SNR) dans les cavités sombres ou non éclairées.
2. Mise au point manuelle de précision : permet aux opérateurs d'affiner le plan focal, garantissant ainsi une capture d'image nette à différentes distances de travail.
3. Conception miniature robuste : le boîtier de la lentille métallique de 7 mm offre une excellente durabilité et dissipation de la chaleur tout en conservant un encombrement minimal pour les espaces restreints.
4. Plug-and-Play universel : interface USB 2.0 Type-C avec prise en charge du protocole UVC standard ; entièrement compatible avec les appareils compatibles OTG pour un déploiement instantané.
5. Fabrication à haute cohérence : construite sur des lignes d'assemblage automatisées SMT et AA, garantissant un centrage optique précis et des rendements de production de masse fiables.
6. Éclairage intégré : Six LED 0603 haute luminosité fournissent un éclairage uniforme et réglable pour éliminer les ombres pendant l'inspection.
1.Diagnostic dentaire : La mise au point manuelle (±0,02 mm) permet un examen précis des caries sous-gingivales, tandis que l'éclairage adaptatif à 6 LED élimine les ombres de la cavité buccale. Les optiques traitées AA empêchent la distorsion de l’image lors des inspections canalaires.
2. Sauvetage en cas de catastrophe : détection des signes vitaux dans les crevasses des débris et évaluation à distance du site de fuite de marchandises dangereuses
3. Intégration matérielle intelligente : inspection automatique du robot (le module de vision du robot de nettoyage des voies navigables suivant).
4. Maintenance des moteurs aérospatiaux : le module encapsulé SMT résiste aux vibrations (jusqu'à 15G) et aux températures élevées (85°C), idéal pour la détection de fissures d'aubes de turbine dans des espaces confinés (pipelines Φ≥7 mm).
Nom du produit |
Module de caméra pour endoscope médical ou industriel |
Caractéristiques |
Module de caméra 2MP |
Pixels |
1,6um*1,6um |
Capteur |
Capteur GC2755 |
Diamètre |
7mm |
Interface |
USB2.0 |
Format d'image de sortie |
MJPG/YUV2(YUYV) |
Numéro de modèle |
SF-N1070 (avec coque en acier) |
Taille de l'objectif |
1/5 pouce |
Interface |
Soudure 6 broches |
FAQ
1 : Ce module prend-il en charge la mise au point automatique (AF) ?
Non, ce modèle spécifique dispose d'un mécanisme de mise au point manuelle. Cette conception est destinée aux applications professionnelles où les opérateurs doivent verrouiller la mise au point à une profondeur spécifique ou nécessitent un plan focal fixe pour des mesures cohérentes.2 : Ce module est-il adapté à un usage médical in vivo ?
Oui, le module est conçu avec des matériaux biocompatibles et a passé les certifications CE, FCC et RoHS. Il est largement utilisé dans les dispositifs endoscopiques jetables pour garantir la stérilité et prévenir la contamination croisée.3 : La luminosité des 6 LED peut-elle être réglée ?
La version standard comporte des LED allumées en permanence. Cependant, pour les applications nécessitant une luminosité réglable, nous proposons des options de personnalisation pour intégrer le contrôle de gradation PWM (Pulse width Modulation) sur demande.4 : Le module est-il capable d’un fonctionnement continu de longue durée ?
Absolument. Il présente une conception à faible consommation d’énergie et une gestion thermique efficace. Lorsqu'il est associé à une dissipation thermique externe appropriée, il peut maintenir des performances stables pendant plus de 8 heures d'utilisation continue, ce qui le rend idéal pour les procédures chirurgicales prolongées ou les inspections des chaînes de production.5 : Quels services de personnalisation (OEM/ODM) fournissez-vous ?
Nous proposons une personnalisation complète pour répondre aux exigences spécifiques du projet, notamment :Ajustement de la longueur et du matériau du câble (par exemple, TPU, acier inoxydable tressé).
Modifier le nombre, la couleur ou l'intensité des LED.
Personnalisation des dimensions du PCB et de la disposition des composants.

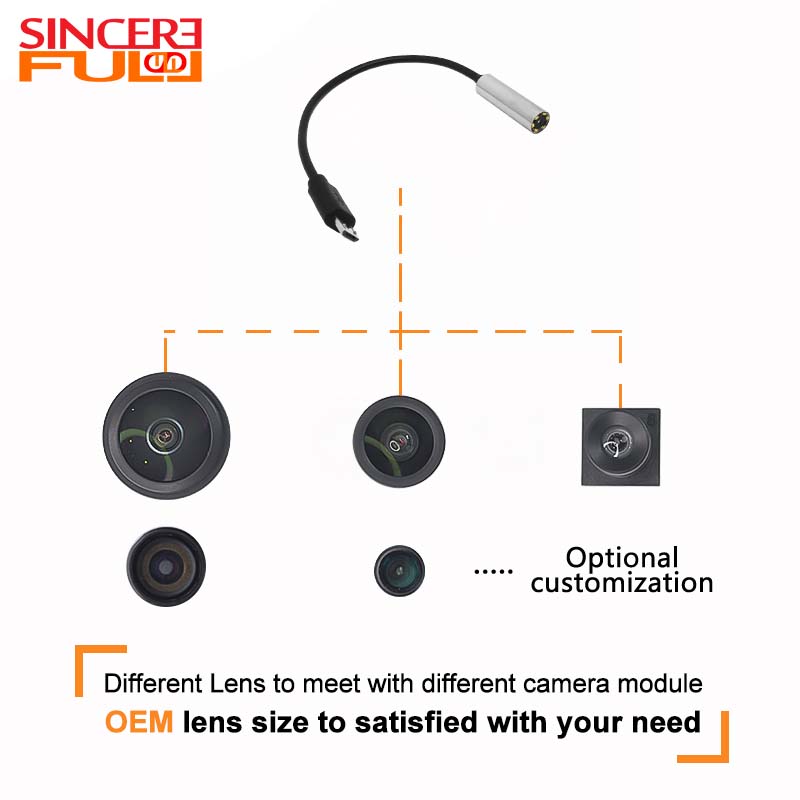

Adaptation des spécifications de l'objectif (FOV, distance de travail).
