SF-N1070 (mit Stahlgehäuse)
AUFRICHTIG ZUERST

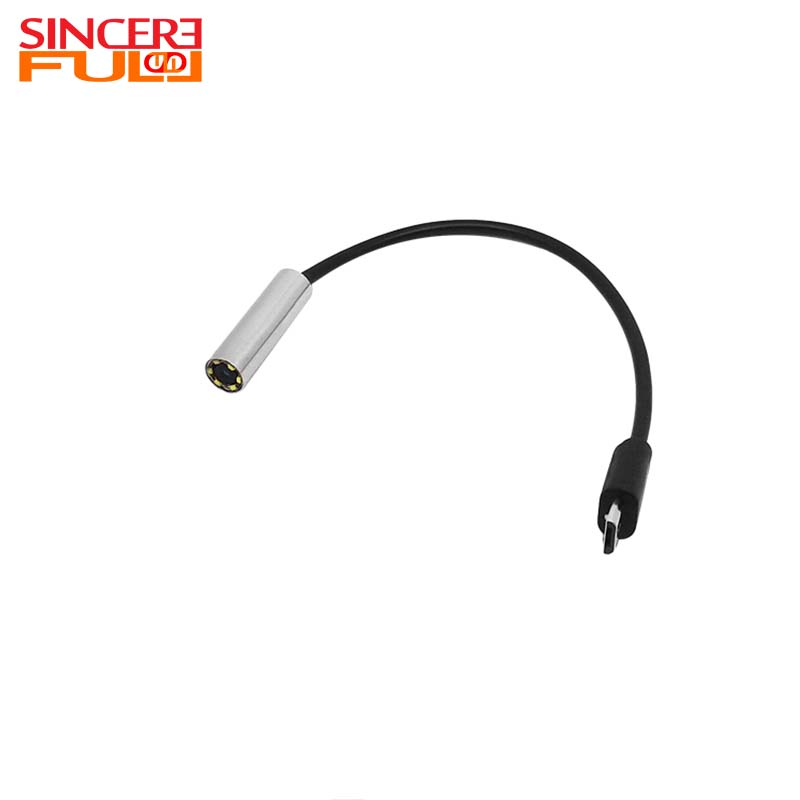

Dieses 7 mm 1080P Typ-C-Endoskopkameramodul mit manuellem Fokus und 6-LED-Beleuchtung wurde für hochpräzise medizinische und industrielle Visualisierung entwickelt. Dieses ultrakompakte Endoskopmodul integriert den GalaxyCore GC2755 CMOS-Sensor, um eine gestochen scharfe Videoausgabe mit 1920 x 1080 bei 30 Bildern pro Sekunde zu liefern. Das Modul ist in einem robusten 7-mm-Linsentubus mit Stahlgehäuse untergebracht und für Umgebungen mit wenig Licht optimiert. Es ermöglicht eine klare Abbildung bei Beleuchtungsstärken von nur 0,1 Lux.
Es verfügt über 6 hochhelle SMD-LEDs für eine anpassbare Füllbeleuchtung und unterstützt den manuellen Fokus für eine präzise Tiefenschärfesteuerung bei kritischen Inspektionen. Das Plug-and-Play-Design nutzt eine USB-Typ-C-Schnittstelle mit UVC-Konformität und gewährleistet nahtlose Kompatibilität zwischen Windows-, Linux- und Android-Plattformen ohne zusätzliche Treiber. Hergestellt mit SMT und Active Alignment (AA)
|
![]() |
1. Hervorragende Empfindlichkeit bei schwachem Licht: Ausgestattet mit dem GC2755-Sensor und großen 1,6 μm-Pixeln für ein hohes Signal-Rausch-Verhältnis (SNR) in dunklen oder unbeleuchteten Hohlräumen.
2. Präziser manueller Fokus: Ermöglicht dem Bediener die Feinabstimmung der Fokusebene und gewährleistet so eine scharfe Bildaufnahme bei unterschiedlichen Arbeitsabständen.
3. Robustes Miniaturdesign: Das 7-mm-Linsengehäuse aus Metall bietet hervorragende Haltbarkeit und Wärmeableitung und sorgt gleichzeitig für eine minimale Stellfläche bei engen Platzverhältnissen.
4. Universelles Plug-and-Play: USB 2.0 Typ-C-Schnittstelle mit Standard-UVC-Protokollunterstützung; Vollständig kompatibel mit OTG-fähigen Geräten für sofortige Bereitstellung.
5. Hochkonsistente Fertigung: Basierend auf automatisierten SMT- und AA-Montagelinien, die eine präzise optische Zentrierung und zuverlässige Massenproduktionserträge gewährleisten.

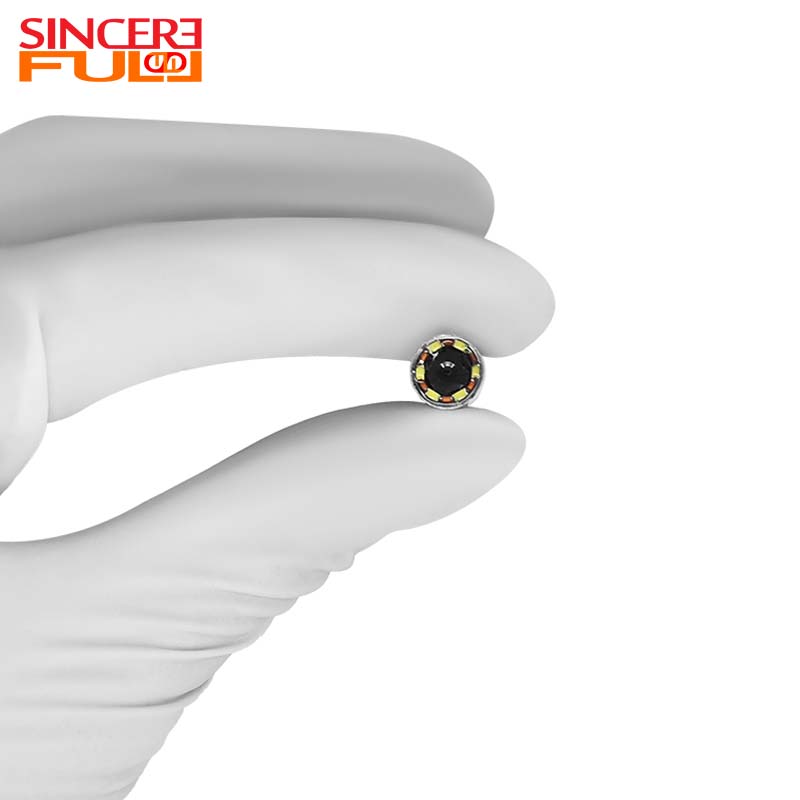

6. Integrierte Beleuchtung: Sechs 0603-LEDs mit hoher Helligkeit sorgen für eine gleichmäßige, einstellbare Beleuchtung, um Schatten während der Inspektion zu vermeiden.
1.Zahnärztliche Diagnostik : Der manuelle Fokus (±0,02 mm) ermöglicht eine präzise Untersuchung subgingivaler Karies, während die adaptive Beleuchtung mit 6 LEDs Schatten in der Mundhöhle eliminiert. AA-verarbeitete Optik verhindert Bildverzerrungen bei Wurzelkanalinspektionen.
2. Katastrophenrettung: Erkennung von Vitalfunktionen in Trümmerspalten und Fernbeurteilung der Stelle, an der gefährliche Güter austreten
3. Intelligente Hardware-Integration: Automatische Roboterinspektion (das folgende Roboter-Vision-Modul für die Wasserstraßenreinigung).
4. Wartung von Luft- und Raumfahrttriebwerken: Das SMT-gekapselte Modul widersteht Vibrationen (bis zu 15 G) und hohen Temperaturen (85 °C) und ist ideal für die Risserkennung von Turbinenschaufeln in engen Räumen (Rohrleitungen mit einem Durchmesser von ≥ 7 mm).

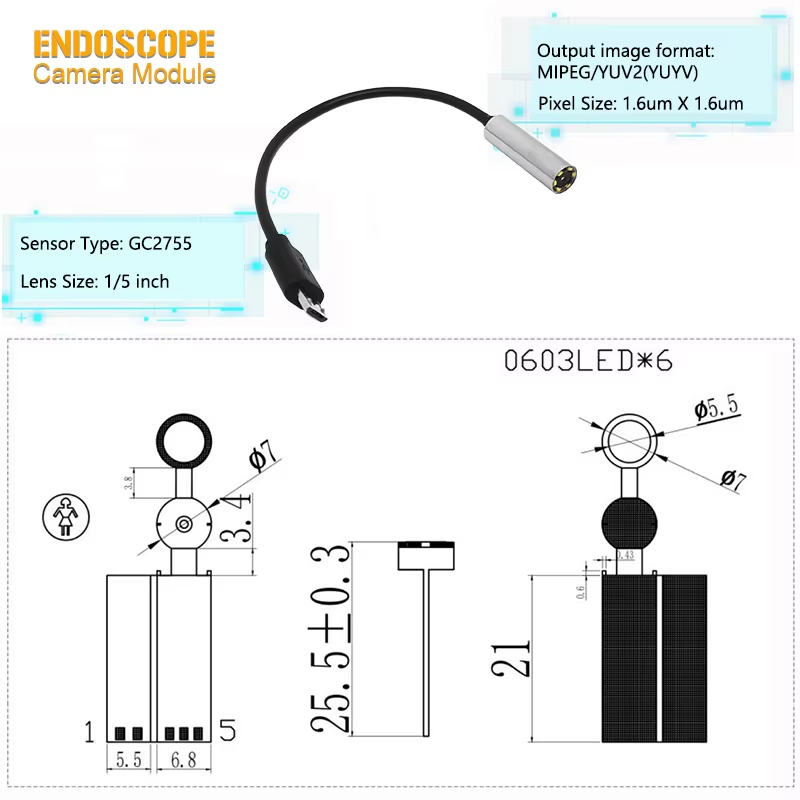

Produktname |
Medizinisches oder industrielles Endoskop-Kameramodul |
Merkmale |
2MP-Kameramodul |
Pixel |
1,6 um * 1,6 um |
Sensor |
GC2755-Sensor |
Durchmesser |
7mm |
Schnittstelle |
USB2.0 |
Ausgabebildformat |
MJPG/YUV2(YUYV) |
Modellnummer |
SF-N1070 (mit Stahlgehäuse) |
Linsengröße |
1/5 Zoll |
Schnittstelle |
6PIN-Löten |
FAQ
1: Unterstützt dieses Modul Autofokus (AF)?
Nein, dieses spezielle Modell verfügt über einen manuellen Fokusmechanismus. Dieses Design ist für professionelle Anwendungen gedacht, bei denen Bediener den Fokus auf eine bestimmte Tiefe fixieren müssen oder eine feste Brennebene für konsistente Messungen benötigen.2: Ist dieses Modul für den medizinischen In-vivo-Einsatz geeignet?
Ja, das Modul besteht aus biokompatiblen Materialien und hat die CE-, FCC- und RoHS-Zertifizierungen bestanden. Es wird häufig in endoskopischen Einweggeräten verwendet, um Sterilität zu gewährleisten und Kreuzkontaminationen zu verhindern.3: Kann die Helligkeit der 6 LEDs angepasst werden?
Die Standardversion verfügt über konstant leuchtende LEDs. Für Anwendungen, die eine einstellbare Helligkeit erfordern, bieten wir jedoch auf Anfrage Anpassungsoptionen zur Integration einer PWM-Dimmsteuerung (Pulsweitenmodulation) an.4: Ist das Modul für den dauerhaften Langzeitbetrieb geeignet?
Absolut. Es zeichnet sich durch ein Design mit geringem Stromverbrauch und effizientem Wärmemanagement aus. In Kombination mit einer geeigneten externen Wärmeableitung kann eine stabile Leistung über mehr als 8 Stunden Dauerbetrieb aufrechterhalten werden, was es ideal für langwierige chirurgische Eingriffe oder Produktionslinieninspektionen macht.5: Welche Anpassungsdienste (OEM/ODM) bieten Sie an?
Wir bieten umfassende Anpassungen an, um spezifische Projektanforderungen zu erfüllen, einschließlich:Anpassen von Kabellänge und Material (z. B. TPU, Edelstahlgeflecht).
Ändern der Anzahl, Farbe oder Intensität der LEDs.
Anpassen der Leiterplattenabmessungen und des Komponentenlayouts.

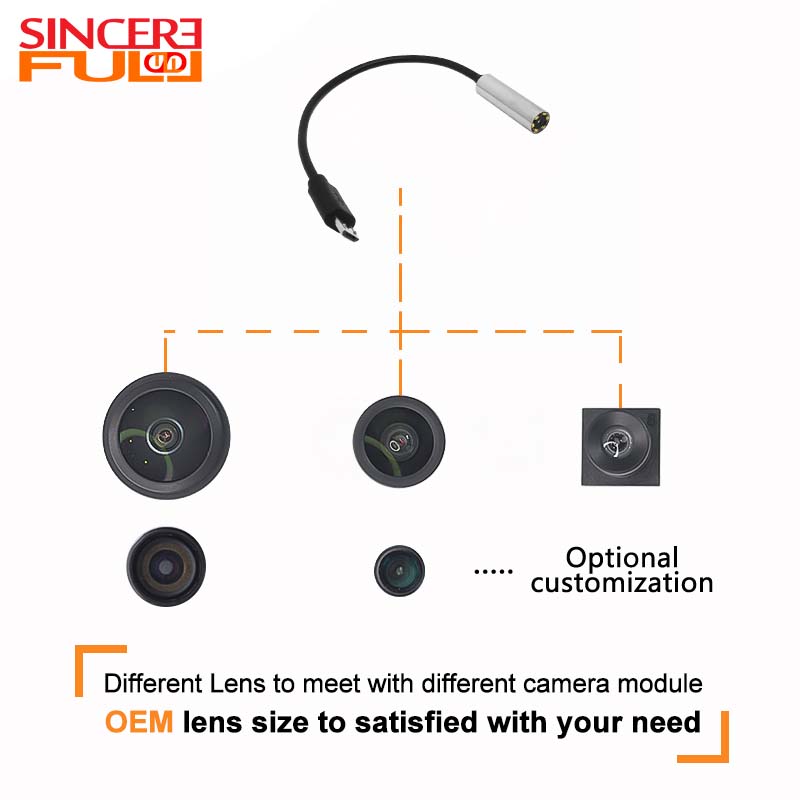

Anpassen der Objektivspezifikationen (FOV, Arbeitsabstand).
