SF-N1070 (con guscio in acciaio)
SINCEROPRIMO

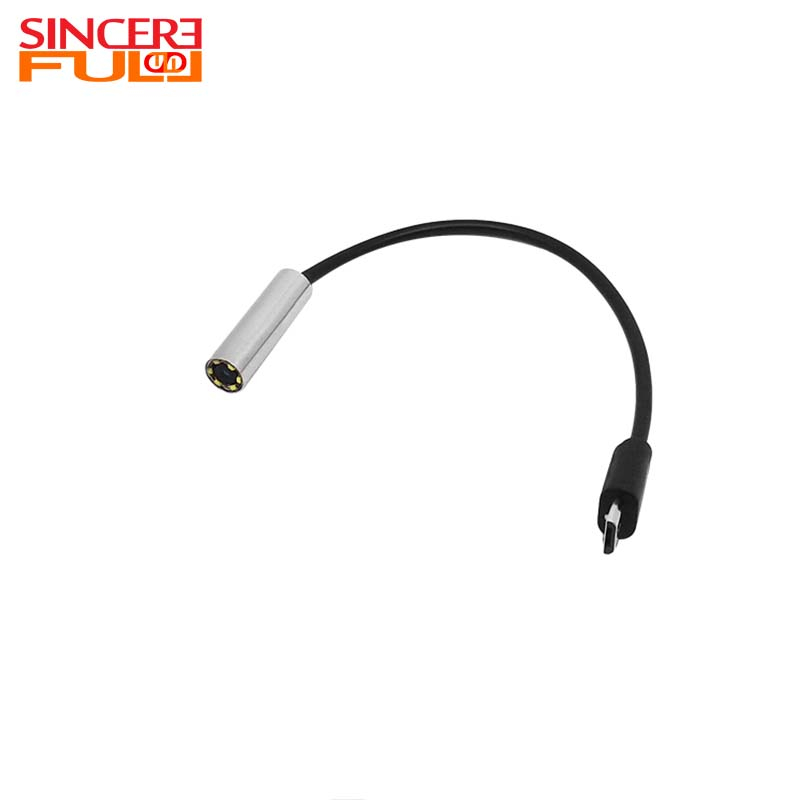

Questo modulo fotocamera per endoscopio di tipo C 1080P da 7 mm con messa a fuoco manuale e illuminazione a 6 LED Progettato per la visualizzazione medica e industriale ad alta precisione, questo modulo endoscopio ultracompatto integra il sensore CMOS GalaxyCore GC2755 per fornire un'uscita video nitida 1920×1080 a 30FPS. Alloggiato in un resistente barilotto dell'obiettivo con guscio in acciaio da 7 mm, il modulo è ottimizzato per ambienti con scarsa illuminazione, ottenendo immagini nitide a livelli di illuminazione fino a 0,1 Lux.
È dotato di 6 LED SMD ad alta luminosità per un'illuminazione di riempimento regolabile e supporta la messa a fuoco manuale per un controllo preciso della profondità di campo durante le ispezioni critiche. Il design plug-and-play sfrutta un'interfaccia USB Type-C con conformità UVC, garantendo una perfetta compatibilità su piattaforme Windows, Linux e Android senza driver aggiuntivi. Prodotto utilizzando SMT e allineamento attivo (AA)
|
![]() |
1. Sensibilità superiore in condizioni di scarsa illuminazione: dotato del sensore GC2755 e di grandi pixel da 1,6μm, offre prestazioni elevate di rapporto segnale-rumore (SNR) in cavità buie o non illuminate.
2. Messa a fuoco manuale di precisione: consente agli operatori di regolare con precisione il piano focale, garantendo l'acquisizione di immagini nitide a diverse distanze di lavoro.

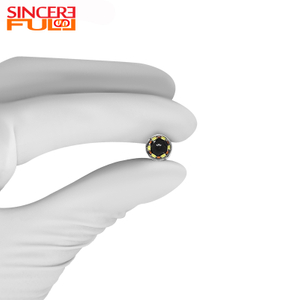

3. Design robusto in miniatura: l'alloggiamento della lente in metallo da 7 mm offre un'eccellente durata e dissipazione del calore mantenendo un ingombro minimo per spazi ristretti.
4. Plug-and-Play universale: interfaccia USB 2.0 Type-C con supporto del protocollo UVC standard; pienamente compatibile con i dispositivi abilitati OTG per l'implementazione immediata.
5. Produzione ad alta coerenza: costruita su linee di assemblaggio SMT e AA automatizzate, che garantiscono un centraggio ottico preciso e rendimenti affidabili della produzione di massa.
6. Illuminazione integrata: sei LED 0603 ad alta luminosità forniscono un'illuminazione uniforme e regolabile per eliminare le ombre durante l'ispezione.
1.Diagnostica dentale : la messa a fuoco manuale (±0,02 mm) consente un esame preciso della carie sottogengivale, mentre l'illuminazione adattiva a 6 LED elimina le ombre della cavità orale. L'ottica con trattamento AA previene la distorsione dell'immagine durante le ispezioni dei canali radicolari.
2. Soccorso in caso di catastrofe: rilevamento di segni vitali nelle fessure dei detriti e valutazione remota del sito di fuoriuscita di merci pericolose
3. Integrazione hardware intelligente: ispezione automatica del robot (il seguente modulo di visione del robot per la pulizia delle vie navigabili).
4. Manutenzione del motore aerospaziale: il modulo incapsulato SMT resiste alle vibrazioni (fino a 15 G) e alle alte temperature (85°C), ideale per il rilevamento di crepe nelle pale delle turbine in spazi ristretti (condutture Φ≥7 mm).
Nome del prodotto |
Modulo telecamera per endoscopio medico o industriale |
Caratteristiche |
Modulo fotocamera da 2 MP |
Pixel |
1,6um*1,6um |
Sensore |
Sensore GC2755 |
Diametro |
7 mm |
Interfaccia |
USB2.0 |
Formato immagine di output |
MJPG/YUV2(YUYV) |
Numero di modello |
SF-N1070 (con guscio in acciaio) |
Dimensione dell'obiettivo |
1/5 di pollice |
Interfaccia |
Saldatura 6PIN |
Domande frequenti
1: Questo modulo supporta la messa a fuoco automatica (AF)?
No, questo modello specifico è dotato di un meccanismo di messa a fuoco manuale. Questo design è pensato per applicazioni professionali in cui gli operatori devono bloccare la messa a fuoco a una profondità specifica o richiedono un piano focale fisso per misurazioni coerenti.2: Questo modulo è adatto all'uso medico in vivo?
Sì, il modulo è progettato con materiali biocompatibili e ha superato le certificazioni CE, FCC e RoHS. È ampiamente utilizzato nei dispositivi endoscopici monouso per garantire la sterilità e prevenire la contaminazione incrociata.3: È possibile regolare la luminosità dei 6 LED?
La versione standard è dotata di LED sempre accesi. Tuttavia, per le applicazioni che richiedono luminosità regolabile, offriamo opzioni di personalizzazione per integrare su richiesta il controllo di regolazione PWM (Pulse width modulation).4: Il modulo è in grado di funzionare in modo continuo e di lunga durata?
Assolutamente. Presenta un design a basso consumo energetico e un'efficiente gestione termica. Se abbinato a un'adeguata dissipazione del calore esterno, può mantenere prestazioni stabili per oltre 8 ore di uso continuo, rendendolo ideale per lunghe procedure chirurgiche o ispezioni della linea di produzione.5: Quali servizi di personalizzazione (OEM/ODM) fornite?
Offriamo una personalizzazione completa per soddisfare requisiti di progetto specifici, tra cui:Regolazione della lunghezza e del materiale del cavo (ad es. TPU, acciaio inossidabile intrecciato).
Modificare il numero, il colore o l'intensità dei LED.
Personalizzazione delle dimensioni del PCB e del layout dei componenti.
Personalizzazione delle specifiche dell'obiettivo (FOV, distanza di lavoro).
