SF-C16USB-D2.0 D120
Sincèrement
|

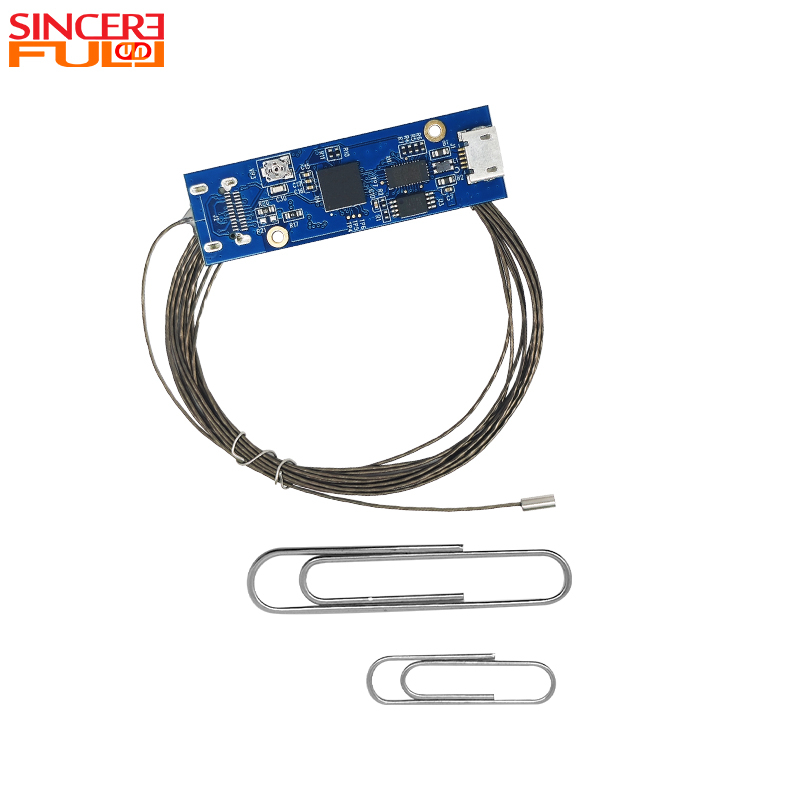

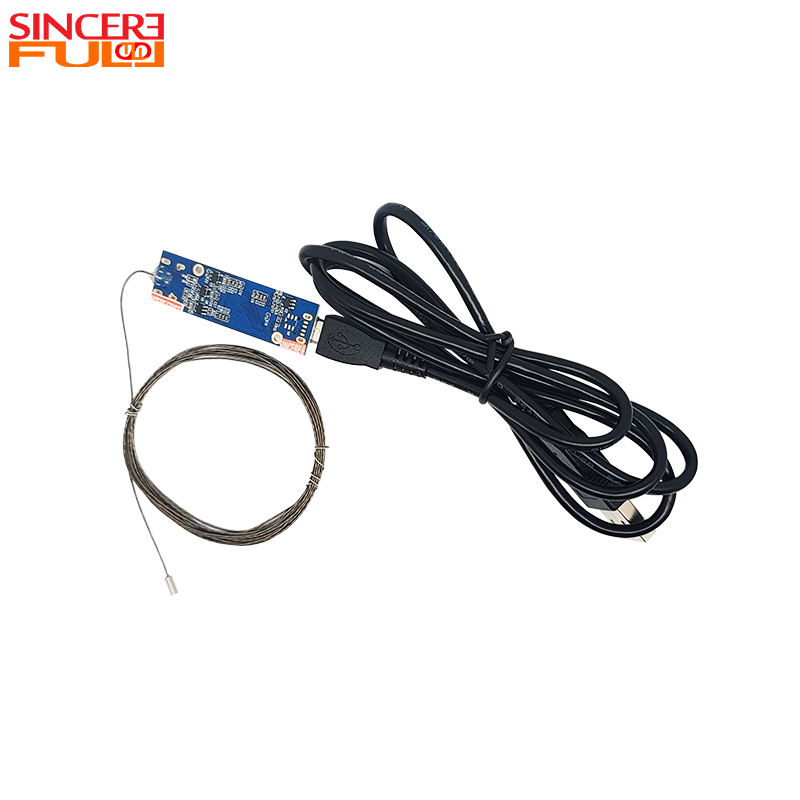

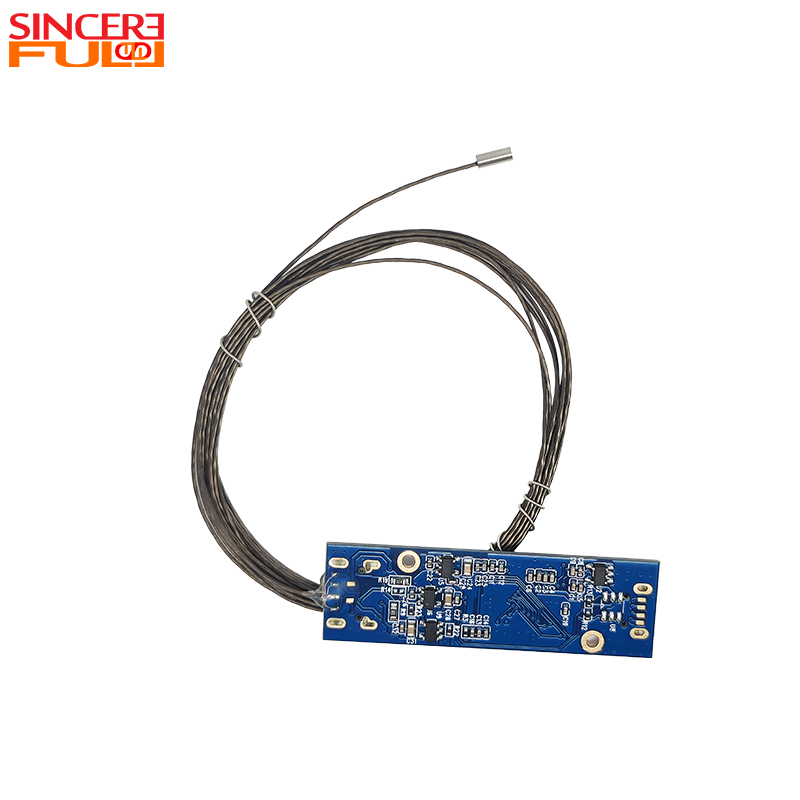

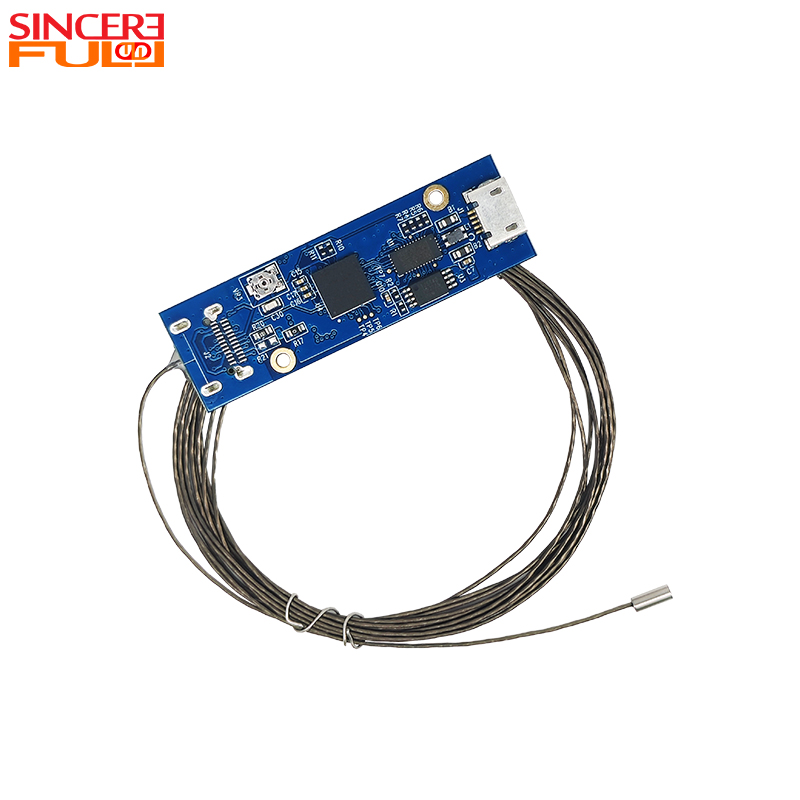

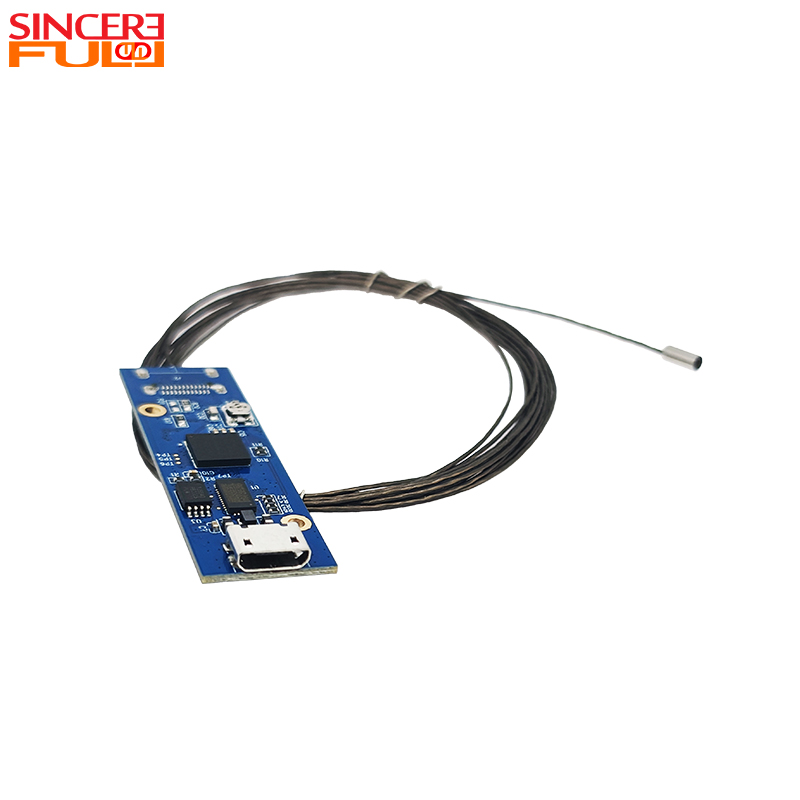

Ce module de caméra endoscopique UVC USB2.0 à capteur CMOS OVM6946 grand angle de 2,0 mm de diamètre est équipé du capteur OVM6946 et d'une solution plug-and-play USB2.0 UVC, fournissant des images haute définition de 400 × 400 à 30 ips. Il adopte une conception optique ultra grand angle de 120°, prend en charge une mise au point précise sur une plage ultra-rapprochée de 5 à 50 mm et est associé à 4 LED contrôlables indépendamment pour un éclairage supplémentaire. Il est également doté d'une coque en acier. Avec une résistance à la poussière et à l'eau IP67, le module garantit un fonctionnement stable dans des conditions difficiles, ce qui le rend idéal pour les applications industrielles exigeantes telles que l'inspection des pipelines et l'entretien des égouts. Compact et plug-and-play, il peut facilement accéder à des espaces minuscules pour effectuer une inspection visuelle, avec une large couverture d'image, une imagerie claire et stable, ce qui améliore considérablement l'efficacité de la détection des micro-scénarios et est conforme aux normes RoHS.
|
 |

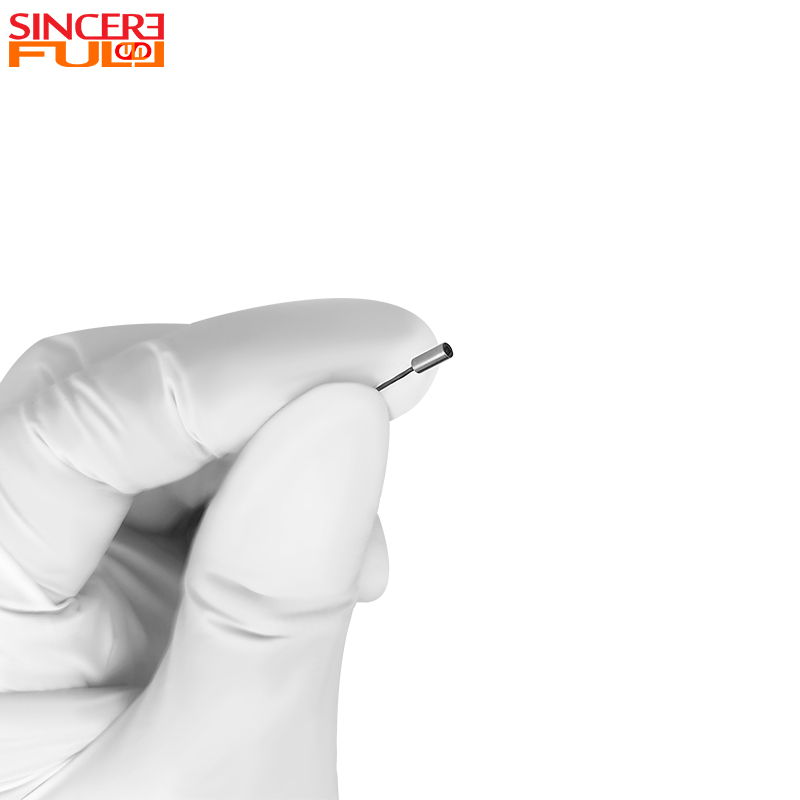

Diamètre ultra-compact de 2,0 mm, permettant d'accéder facilement aux petits espaces
Angle ultra grand de 120°, avec une large couverture mono-image et une efficacité d'inspection supérieure
Mise au point macro précise de 5 à 50 mm, permettant des images rapprochées plus claires
UVC plug-and-play, compatible avec plusieurs plates-formes pour une intégration rapide
4 LED indépendantes pour un éclairage supplémentaire, garantissant une image stable dans des environnements faiblement éclairés
Inspection des micro-canaux : utilisé pour l'inspection de la paroi interne des canaux à micro-écoulement et des micro-cathéters, permettant l'observation des blocages, des dommages et de l'état de la paroi interne.
Inspection de précision des composants : utilisé pour la détection des défauts à courte portée et le jugement de la qualité des micro-pièces et des joints de soudure par copeaux.
Exploration médicale mini-invasive : utilisée pour les petites cavités et les instruments peu invasifs afin de fournir une imagerie rapprochée stable.
Intégration d'instruments miniatures : utilisé comme module d'imagerie de base pour les équipements de micro-détection portables et les dispositifs expérimentaux.
Mots-clés |
Module de caméra endoscopique LED 4 pièces |
Capteur |
OVM6946 |
DIRIGÉ |
4 pièces LED |
Champ de vision (D*H*V) |
120°*87,5° |
Plage de mise au point |
5-50mm |
Distance focale |
0,418 mm |
Format |
YUV et MJPEG |
Distorsion TV |
<-11% |
Sortir |
USB2.0 UVC |
Numéro F |
5.0 |
Résolution |
400*400 |
Caractéristiques |
Mini caméra endoscopique |
| Étanche | IP67 |
1.Quelles sont les exigences dimensionnelles pour la sonde de 2,0 mm ?
Le canal d'inspection nécessite un diamètre intérieur (ID) d'au moins 2,0 mm pour accueillir la sonde, garantissant ainsi une insertion en douceur et une imagerie sans obstruction.
2. Quel est l'impact de la plage de mise au point de 5 à 50 mm sur l'imagerie ?
Optimisée pour les applications en gros plan extrême, cette gamme offre une clarté maximale dans une plage de 5 à 50 mm. La netteté de l'image s'atténue au-delà de cette zone, ce qui rend le module particulièrement adapté à l'inspection en champ proche.
3. Quelle est l'importance technique d'une distorsion < -11 % ?
La distorsion négative intentionnelle est un compromis stratégique qui maximise le champ de vision (FOV) au sein de l'ensemble optique ultra-compact, équilibrant les contraintes de taille avec la couverture visuelle.
4.Quelle est la valeur fonctionnelle de la structure séparée ?
En dissociant physiquement la sonde de la carte mère, la conception permet un déploiement dans des espaces étroits et des cavités profondes, améliorant considérablement la flexibilité de l'installation.
