SF-C16USB-D2.0 D120
ÄRLIGT FÖRST
|

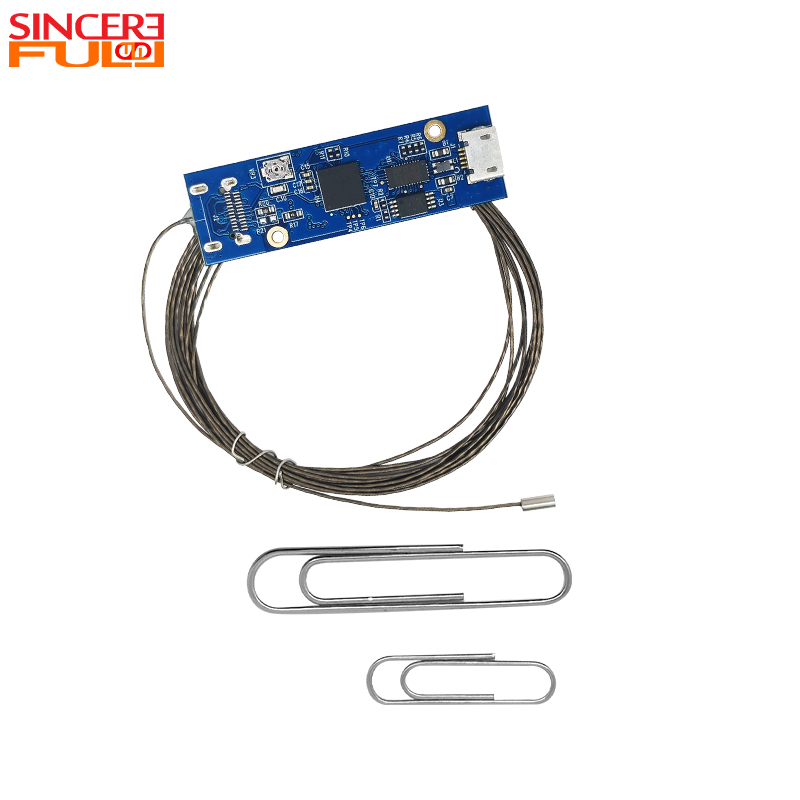

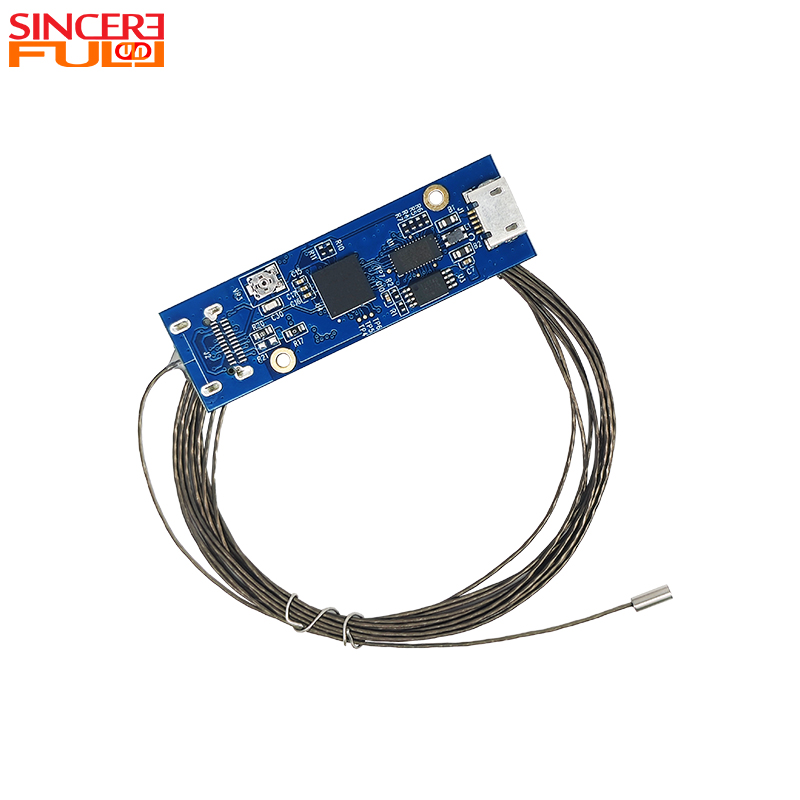

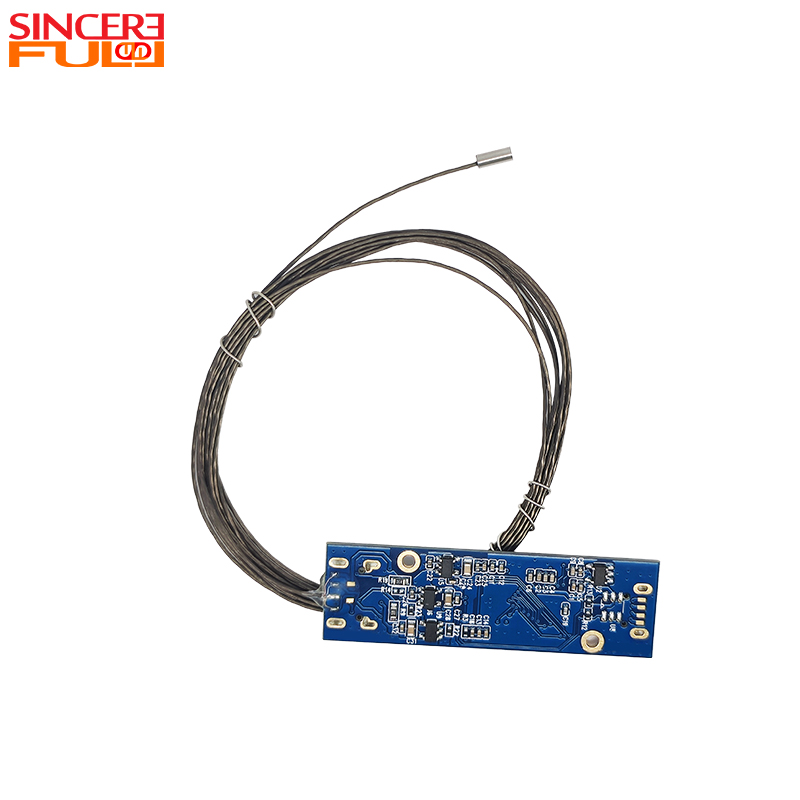

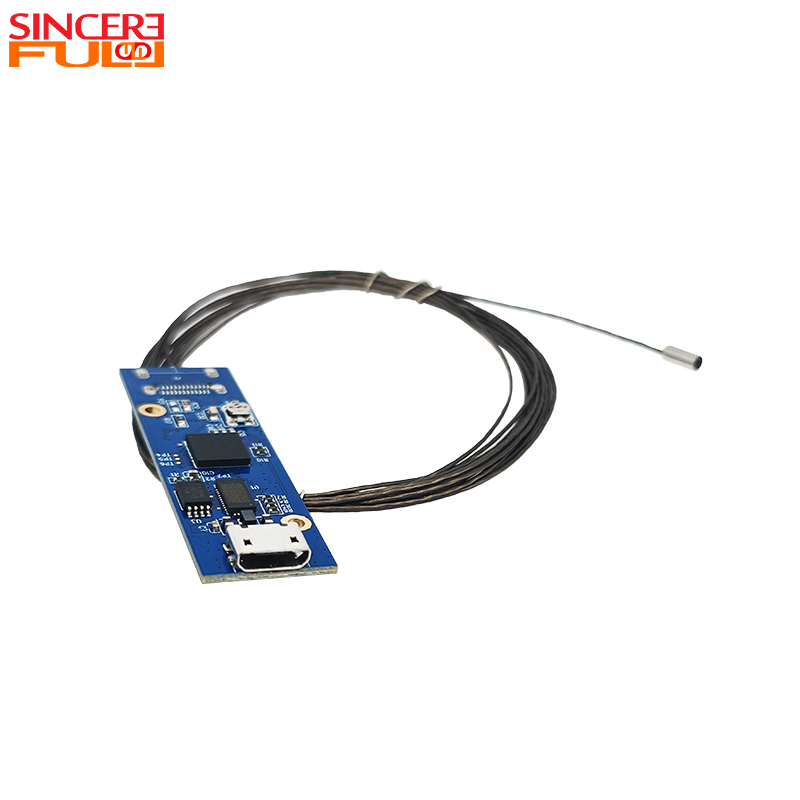

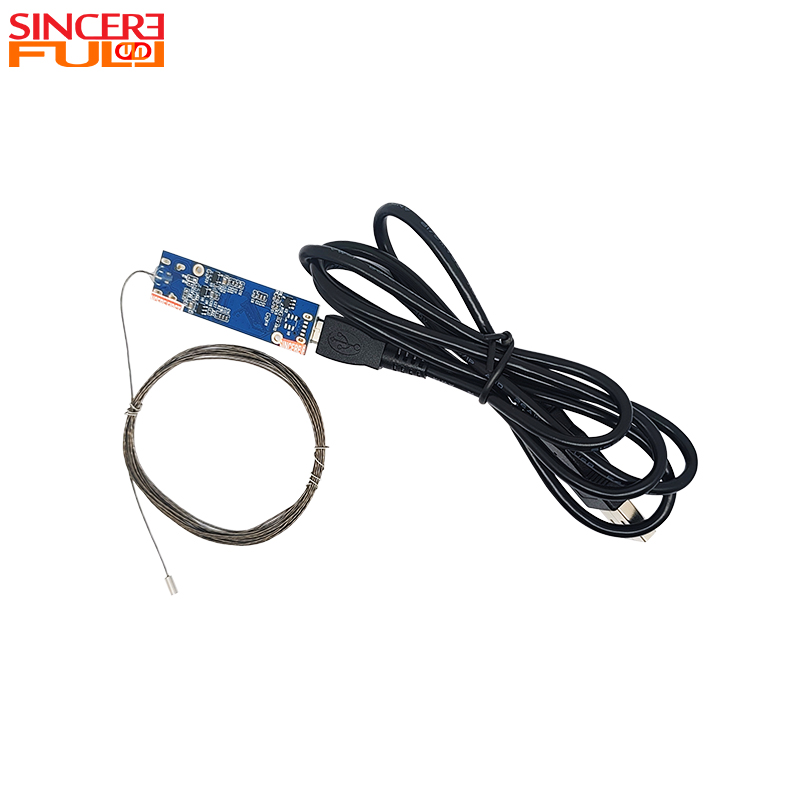

Denna 2,0 mm diameter vidvinkel OVM6946 CMOS-sensor USB2.0 UVC-endoskopkameramodul är utrustad med OVM6946-sensorn och USB2.0 UVC plug-and-play-lösning, vilket ger 400×400@30fps högupplösta bilder. Den antar en 120° ultravidvinkel optisk design, stöder exakt fokusering vid ett ultranära område på 5–50 mm, och är ihopkopplad med 4 oberoende styrbara lysdioder för kompletterande belysning. Den har även stålplåt, Med IP67-klassad damm- och vattenbeständighet säkerställer modulen en stabil drift under tuffa förhållanden som avloppsledningar, vilket gör den idealisk för tuffa förhållanden som avloppsledningar. Kompakt och plug-and-play, den kan enkelt komma åt små utrymmen för att fullborda visuell inspektion, med bred bildtäckning, tydlig och stabil bildåtergivning, vilket avsevärt förbättrar effektiviteten av mikroscenariodetektering och uppfyller RoHS-standarder.
|
 |

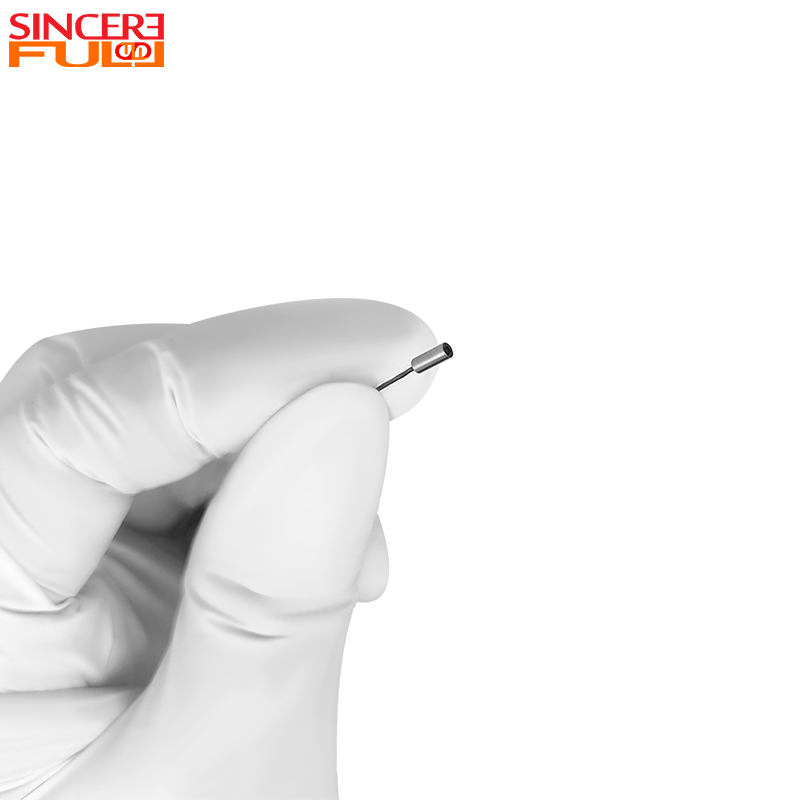

Ultrakompakt 2,0 mm diameter, lätt åtkomst till små utrymmen
120° ultravidvinkel, med stor täckning med en ram och högre inspektionseffektivitet
5–50 mm makro exakt fokusering, möjliggör tydligare närbildsbilder
UVC plug-and-play, kompatibel med flera plattformar för snabb integration
4 oberoende lysdioder för kompletterande belysning, vilket säkerställer stabil bildåtergivning i miljöer med svagt ljus
Mikrokanalinspektion: Används för innerväggsinspektion av mikroflödeskanaler och mikrokatetrar, vilket möjliggör observation av blockeringar, skador och innerväggsförhållanden.
Precisionsinspektion av komponenter: Används för detektering av defekter på nära håll och kvalitetsbedömning av mikrodelar och spånlödningsförband.
Minimalt invasiv medicinsk utforskning: Används för små håligheter och minimalt invasiva instrument för att ge stabil närbildsbild.
Miniatyrinstrumentintegration: Används som kärnavbildningsmodul för bärbar mikrodetektionsutrustning och experimentella enheter.

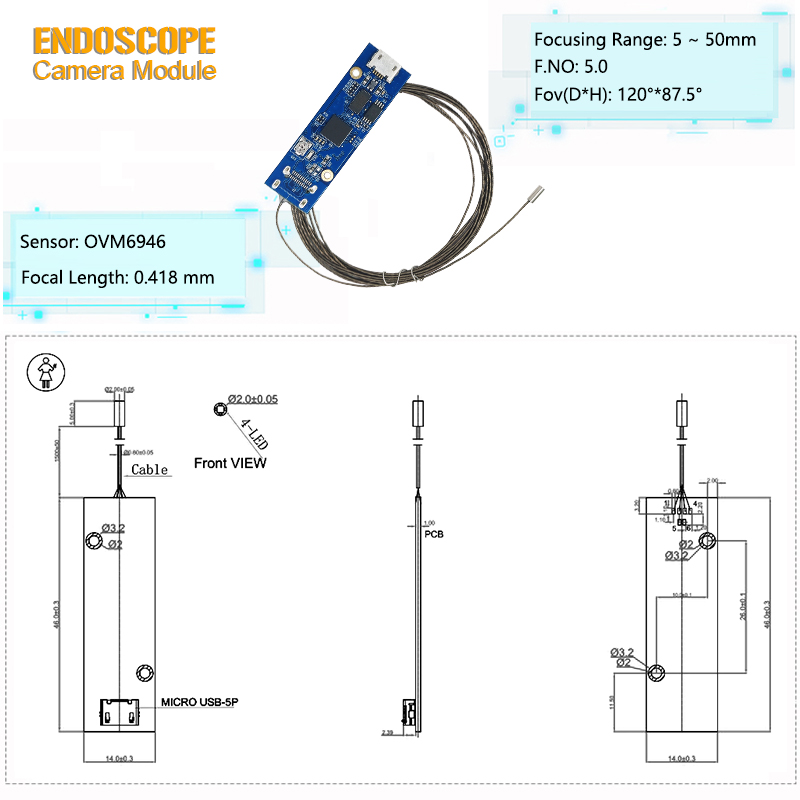

Nyckelord |
4st LED-endoskopkameramodul |
Sensor |
OVM6946 |
LED |
4st LED |
FOV(D*H*V) |
120°*87,5° |
Fokuseringsområde |
5-50 mm |
Brännvidd |
0,418 mm |
Formatera |
YUV&MJPEG |
TV-förvrängning |
<-11 % |
Produktion |
USB 2.0 UVC |
F-nummer |
5.0 |
Upplösning |
400*400 |
Drag |
Mini endoskopkamera |
| Vattentät | IP67 |
1.Vilka är dimensionskraven för 2,0 mm sonden?
Inspektionskanalen kräver en innerdiameter (ID) på minst 2,0 mm för att rymma sonden, vilket säkerställer smidig insättning och fri avbildning.
2.Hur påverkar 5–50 mm fokuseringsområdet avbildningen?
Denna serie är optimerad för extrema närbilder och ger maximal klarhet inom 5–50 mm. Bildskärpan dämpas bortom denna zon, vilket gör modulen speciellt lämpad för inspektion i närområdet.
3. Vilken är den tekniska betydelsen av < -11 % distorsion?
Den avsiktliga negativa distorsionen är en strategisk avvägning som maximerar synfältet (FOV) inom den ultrakompakta optiska enheten, och balanserar storleksbegränsningar med visuell täckning.
4.Vad är det funktionella värdet av den separerade strukturen?
Genom att fysiskt koppla bort sonden från moderkortet möjliggör designen utplacering i smala utrymmen och djupa hålrum, vilket avsevärt förbättrar installationsflexibiliteten.
