SF-C16TV-D2.0
OPRIGTIG FØRST
Dette kompakte endoskopkameramodul er designet til OEM-udstyr, der har brug for billeddannelse i realtid gennem en smal adgangsvej. Kamerahovedet i stålskal måler Φ2,0 × 6,0 mm og kombinerer en 1/18-tommer CMOS-sensor med fire LED'er. Den udsender 400 × 400 billeder ved 30 fps og giver en 5-50 mm dybdeskarphed til observation på nært hold inde i små hulrum, kanaler og samlinger.
Modulet inkluderer et 2m kamerakabel og forbindes til et matchende processorkort. USB UVC og analog videokonfigurationer kan evalueres i henhold til værtsenheden, skærmarkitekturen og konnektorkravene. En skalfri 1,05 × 1,05 × 5,0 mm billeddannelsesenhed er også tilgængelig til projekter, der kræver et mindre indlejret fodaftryk og giver deres egen mekaniske beskyttelse.
Dette produkt kan integreres i industrielle inspektionsværktøjer, præcisionsinstrumenter og udviklingsprojekter for medicinsk udstyr. Egnetheden af den komplette enhed – inklusive forsegling, elektrisk sikkerhed, materialekompatibilitet, rengørings- eller steriliseringsmetode og overholdelse af lovgivningen – skal valideres af udstyrsproducenten.
Φ2,0 mm kamerahoved med stålskal til smalle adgangsveje
400 × 400 billeddannelse med op til 30 billeder i sekundet
120° diagonalt og 87,5° vandret synsfelt
5–50 mm dybdeskarphed til observation på nært hold
Fire front-LED'er til visning i uoplyste hulrum
0,6W strømforbrug til kompakt udstyrsintegration
2m kamerakabel med et separat 50 × 24mm hovedkort
USB UVC- eller AV-udgangskonfiguration til forskellige værtssystemer
Skalfri billedbehandlingsenhed tilgængelig til tilpasset mekanisk emballering
Den samlede spids af stålskal har en udvendig diameter på 2,0 mm og en længde på 6,0 mm. Det kompakte tværsnit gør det muligt for kameraet at komme ind i smalle passager, hvor et konventionelt borescope-hoved måske ikke passer. Fire LED'er er arrangeret foran for at oplyse visningsområdet.
2 mm-dimensionen refererer til kamerahovedets udvendige diameter, ikke kablet, processorkortet eller det færdige endoskop. Udstyrsdesigneren bør tillade indføringsafstand, kabelbevægelse og enhver beskyttelsesslange, artikulationssektion eller distale spidsstruktur, der anvendes i den endelige enhed.
Til indlejrede designs med deres eget beskyttende hus er billedbehandlingsenheden tilgængelig uden den ydre stålskal. Dens angivne dimensioner er 1,05 × 1,05 × 5,0 mm. Denne mulighed giver integratoren mere kontrol over den endelige distale spidsgeometri, men den kræver også passende støtte, tætning, trækaflastning og beskyttelse mod håndteringsskader.
Den skalfri enhed bør ikke behandles som en færdig sonde. Mekaniske belastninger skal bæres af slutproduktet i stedet for at overføres direkte til sensoren, linsen eller signalkablet.
1/18-tommer CMOS-sensoren giver et aktivt billede på 400 × 400 pixels, svarende til cirka 0,16 MP. Ved op til 30 fps kan modulet give live visuel feedback, mens sonden bevæger sig gennem et hulrum, eller mens den inspicerede komponent flyttes.
Billedkvaliteten afhænger af mere end pixelantal. Arbejdsafstand, linsens renhed, LED-niveau, overfladereflektivitet, behandling på værtssiden og skærmskalering påvirker alle det synlige resultat. En prøve bør derfor testes med de faktiske målmaterialer og synsafstand, før billedspecifikationen godkendes.
Det angivne signal-til-støj-forhold er større end 36,8 dB med et dynamisk område på 65,8 dB. TV-forvrængning er angivet til mindre end -11%. Disse værdier hjælper med at definere billeddannelsens basislinje, men kameraets output bør ikke bruges som et dimensionsmålesystem, medmindre det endelige udstyr er blevet kalibreret til dette formål.
Det optiske system giver et 120° diagonalt synsfelt og et 87,5° horisontalt synsfelt. Denne vidvinkeldækning hjælper operatøren med at se mere af et nærliggende hulrum uden at kræve, at kamerahovedet bevæger sig så langt fra side til side.
Vidvinkelbilleder ændrer naturligt perspektiv nær kanten af rammen. Hvis applikationen involverer defektstørrelser, dimensionssammenligning eller maskinsynsanalyse, bør udstyrsudvikleren evaluere forvrængningskorrektion og kalibrering ved hjælp af den endelige linse-, print- og softwarekonfiguration.
Den anførte dybdeskarphed er 5–50 mm, med et F-tal på 5,0. Dette område er velegnet til tæt observation af overflader, der er placeret et par millimeter til flere centimeter fra linsen. Den foretrukne arbejdsafstand afhænger stadig af den nødvendige detalje, belysningsniveau og reflektionsevne for målet.
Objekter placeret tættere på end det angivne område kan virke bløde, mens fjerne objekter vil optage færre pixels og vise færre detaljer. Prøvevalidering bør bruge den reelle inspektionsafstand frem for en generel rumscene.
Fire LED'er er integreret rundt om fronten af det 2 mm stål-skal kamerahoved. De giver lokal belysning, når sonden bruges inde i et ubelyst hulrum. Produktspecifikationen angiver drift ved 0 Lux, når de integrerede LED'er er aktive.
LED-intensiteten skal tilpasses måloverfladen. Meget reflekterende metal, våde overflader og blege biologiske materialer kan skabe blænding, når lyset er for stærkt, mens mørke eller absorberende overflader kan have brug for en højere effekt. Et justerbart lyspanel kan vælges, når udstyret kræver, at operatøren eller kontrolsystemet ændrer lysstyrken.
Belysningsydelsen bør kontrolleres, efter at kameraet er installeret bag et vindue, et dæksel eller en beskyttende distale spidskomponent. Disse dele kan ændre lysstyrke, refleksioner og farverespons.
Kamerahovedet forbindes via et 2 m kabel til et separat hovedkort, der måler ca. 50 × 24 mm. Denne arkitektur holder den distale spids lille, mens signalbehandlingen og værtsforbindelsen flyttes væk fra inspektionsområdet.
Tavlen har brug for passende plads, elektrisk isolering, trækaflastning og luftstrøm inde i det færdige udstyr. Kabelføring bør undgå gentagne skarpe bøjninger, knusning og trækbelastninger nær kamerahovedet eller kortforbindelsen.
Et USB 2.0 UVC-kort kan vælges til kompatible værtssystemer, der accepterer standard USB-videoinput. De aktuelle konfigurationsoplysninger viser understøttelse af Windows, macOS og Android. Kunden skal stadig bekræfte den nøjagtige version af operativsystemet, USB-værts- eller OTG-funktion, stiktype, videoformat og applikationssoftware, før prøven godkendes.
For andre driver-fri digitale produkter, gennemgå det bredere udvalg af USB-endoskopkameramoduler.

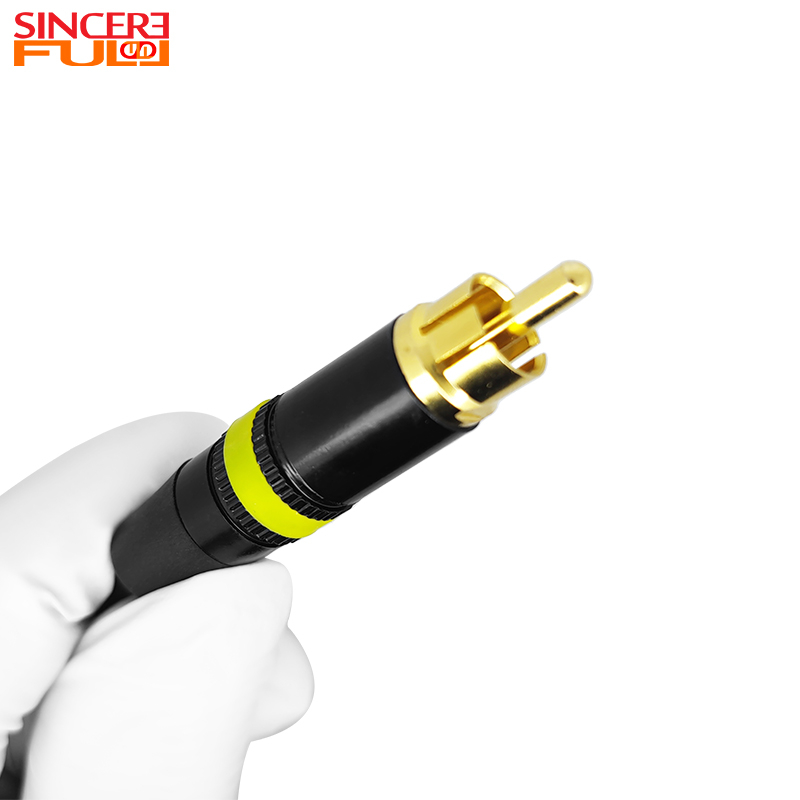

En AV-behandlingskortkonfiguration kan evalueres for udstyr, der er bygget op omkring kompositvideo-input, såsom dedikerede skærme eller eksisterende inspektionssystemer. Konnektoren og videostandarden skal matche målværten. Købere, der udvikler en analog arkitektur, kan sammenligne de tilgængelige AV-endoskopkameramoduler før det endelige valg.
Udgangskortet, stikket, kabellængden og videoformatet skal optages i den godkendte specifikation, så prøver og produktionsenheder bruger den samme konfiguration.
Modulet er angivet til en 4,8–5,2V forsyning og strømforbrug på cirka 0,6W. Forsyningen skal forblive inden for det specificerede område og give stabil strøm til billedkredsløbet og lysdioderne. Støj fra motorer, skiftende regulatorer eller lange jordveje kan påvirke videoydelsen, så kameraet bør evalueres i det komplette elektriske system i stedet for kun på en bænkforsyning.
Det angivne driftstemperaturområde for komponenter er -20°C til 70°C. Dette er et elektronisk driftsområde, ikke en sterilisationsvurdering og ikke en garanti for den færdige enhed. Kapslingstemperatur, LED-driftscyklus, tavleventilation, kabelmaterialer og tilstødende varmekilder skal tages i betragtning under integrationen.
Hvis kameraet vil blive udsat for væske, tryk, rengøringsmidler, desinfektionsmidler eller gentagne temperaturcyklusser, kræver den komplette sondesamling separat forsegling og holdbarhedsvalidering. Ingen vandtæthed eller steriliseringsvurdering bør udledes af kamerahovedets diameter eller stålskal alene.
Det kompakte kamerahoved kan understøtte inspektionsudstyr, der bruges til smalle rør, små bearbejdede passager, elektroniske samlinger, miniaturemekanismer og andre afgrænsede strukturer. Arbejdsområdet på 5–50 mm er beregnet til tæt observation frem for langdistance-røropmåling.
For miljøer, der involverer vand, olie, støv, tryk eller slibende kontakt, bør udstyrsdesigneren tilføje passende beskyttelse og kvalificere den færdige sonde. Flere applikationsspecifikke muligheder er tilgængelige inden for det industrielle endoskopkameramodulsortiment.
Det separate kamerahoved og processorkort kan indbygges i laboratorieværktøjer, vedligeholdelsesinstrumenter, optisk celleinspektionsudstyr og kompakte visualiseringssystemer. Det brede synsfelt hjælper med orienteringen, mens det firkantede 400 × 400 output kan passe til grænseflader, der prioriterer en kompakt billedkanal.
Den lille billeddannelsesenhed kan evalueres som en komponent til medicinsk eller veterinært visualiseringsudstyr. Det er ikke i sig selv et komplet medicinsk udstyr. Enhedsproducenten er ansvarlig for at bestemme de nødvendige materialer, biokompatibilitet, forsegling, rengøring eller steriliseringsmetode, elektrisk sikkerhed, risikokontrol, klinisk ydeevne og reguleringsvej.
Forskellige udstyrsplatforme kan kræve ændringer af den mekaniske, optiske eller elektriske konfiguration. Tilgængelige tekniske diskussioner kan dække:
Stål-skal eller skal-fri kamera-hoved struktur
Distal-spidsdiameter og pakkelængde
Kabellængde og trækaflastende design
USB UVC eller AV-behandlingskort
Værtsstik og pindefinition
Krav til synsfelt og arbejdsafstand
LED-mængde, lysstyrkekontrol og farveegenskaber
Billedorientering, farvejustering og eksponeringsadfærd
Hovedkortform og installationsplads
Krav til prøvemængde og produktionsvolumen
Hver ændring kan påvirke billedydelse, signalstabilitet, værktøj, valideringsarbejde, enhedsomkostninger og leveringstid. Brug den brugerdefinerede endoskop-kameramoduludviklingstjeneste, når standardkonfigurationen ikke matcher den tilsigtede enhed.
Parameter |
Specifikation |
|---|---|
Produkttype |
2 mm endoskop kameramodul |
Sensortype |
CMOS |
Sensor størrelse |
1/18 tomme |
Opløsning |
400(H) × 400(V), cirka 0,16 MP |
Billedhastighed |
Op til 30 fps |
Synsfelt |
120° diagonal × 87,5° vandret |
Dybdeskarphed |
5-50 mm |
F-nummer |
5.0 |
TV-forvrængning |
< -11 % |
Belysning |
Fire LED'er foran |
Minimum belysning |
0 Lux med lysdioder aktive |
Signal-til-støj-forhold |
>36,8dB |
Dynamisk rækkevidde |
65,8dB |
Stål-Shell hovedstørrelse |
Φ2,0 × 6,0 mm |
Skalfri enhedsstørrelse |
1,05 × 1,05 × 5,0 mm |
Hovedkort størrelse |
Cirka 50 × 24 mm |
Kabellængde |
2m standardliste; andre længder med forbehold for evaluering |
Output muligheder |
USB 2.0 UVC- eller AV-behandlingskortkonfiguration |
USB Host Support |
Windows, macOS og Android, underlagt værtsvalidering |
Forsyningsspænding |
4,8-5,2V |
Strømforbrug |
Cirka 0,6W |
Driftstemperatur |
-20°C til 70°C på komponentniveau |
Et kameramodul bør vurderes som en del af den tilsigtede enhed i stedet for at vælges ud fra diameter og opløsning alene. En praktisk godkendelsesproces omfatter:
Bekræft den tilgængelige distale spidsplads og den nødvendige indføringsafstand.
Definer målafstanden, synsfeltet og den mindste funktion, der skal observeres.
Vælg skal, LED'er, kabel, processorkort og værtsstik.
Test prøven med de faktiske måloverflader og lysforhold.
Tjek billedretning, farve, eksponering, blænding og kantforvrængning.
Bekræft videostabilitet på målværten og softwareplatformen.
Test kabelføring, trækaflastning og gentagen håndtering i prototypen.
Valider temperaturstigningen under den påkrævede driftscyklus.
Gennemfør enhver forsegling, rengøring, elektrisk sikkerhed eller regulatoriske test, der kræves for den endelige enhed.
Frys den godkendte mekaniske og elektriske specifikation før batchproduktion.
SincereFirst kan koordinere prøveudvikling og produktionsgennemgang i forhold til den aftalte specifikation. Inspektionskriterier bør identificere det godkendte kamerahoved, kort, kabel, stik, billedindstillinger og funktionel testmetode.
Nej. Det refererer til den angivne udvendige diameter af kamerahovedet af stålskal. Et færdigt endoskop kan være større efter tilføjelse af et beskyttende rør, artikulationsstruktur, arbejdskanal, ydre kappe eller andre distale spidskomponenter.
Den kan oprette forbindelse til en kompatibel vært, når den leveres med det passende USB 2.0 UVC-processorkort og stik. Bekræft USB-værts- eller OTG-support, operativsystemversion, accepteret videoformat og applikationssoftware under prøvetestning.
Andre kabellængder kan evalueres, men et længere eller anderledes konstrueret kabel kan påvirke signalintegritet, fleksibilitet, udvendig diameter og systemstøj. Den påkrævede længde og føringsbetingelser bør angives, før kortet og kabeldesignet bekræftes.
Den tilgængelige produktinformation etablerer ikke en vandtæt vurdering for den færdige sonde. Den endelige udstyrsudvikler skal definere og validere forseglingsmetoden, nedsænkningsdybden, tryk, eksponeringstid og modstandsdygtighed over for enhver rengøringsvæske eller proceskemikalie.
Det er beregnet til integration i en kundedesignet struktur. Den endelige samling skal understøtte billeddannelsesenheden, beskytte linsen og sensoren, kontrollere klæbemiddel- eller forseglingsprocesser og forhindre kabelbelastninger i at nå sarte forbindelser.
Det kan vurderes som en billeddannende komponent, men medicinsk brug afhænger af det komplette apparatdesign og dets tilsigtede formål. Producenten af det medicinske udstyr skal fuldføre det relevante arbejde med risikostyring, materiale, elektrisk sikkerhed, rengøring eller sterilisering, ydeevne og lovgivning.
Det afhænger af defektens størrelse, kontrast, arbejdsafstand, synsfelt og skærmkrav. Et eksempelbillede taget fra den reelle inspektionsafstand er mere nyttigt end opløsning alene, når det skal besluttes, om modulet kan afsløre den nødvendige funktion.
Angiv applikationen, tilgængelig spidsdiameter og længde, målarbejdsafstand, påkrævet synsfelt, outputgrænseflade, værtsenhed, kabellængde, stik, LED-kontrolkrav, driftsmiljø, prøvemængde og forventet produktionsvolumen.
Konfigurer dit billeddannelsesmodul
Send os din tilgængelige spidsplads, målarbejdsafstand, værtsgrænseflade, kabel- og stikkrav, driftsmiljø og forventet volumen. Vi vil gennemgå den passende kamerahoved, bord og belysningskonfiguration til prøveevaluering.
Et målbillede eller en prøveenhedstegning hjælper med at fremskynde evalueringen.
