1,5 mm OCHFA20 USB endoskop kameramodul til vidvinkel medicinsk og industriel inspektion

For udviklere af medicinske og industrielle udstyr handler valget af et endoskopkameramodul ikke kun om opløsning. I ultrasmå inspektionsrum er den virkelige udfordring at balancere diameter, billedklarhed, synsfelt, arbejdsafstand, kabelstruktur, belysningsdesign og systemintegration.

SF -OCHFA20-2500mm+SF-YL428-V1.1 er et kompakt OCHFA20 USB-endoskopkameramodul designet til visuel inspektion i smalt rum, hvor en lille front-end-struktur, vidvinkelobservation og lang rækkeviddeintegration er påkrævet. Med en 1,5 mm-klasse diameter , 0,5 MP 720×720 billedudgang , 120° bredt synsfelt og 2,5 m separat kabelstruktur er dette modul velegnet til letvægts medicinsk visualiseringsudstyr, veterinærværktøj, orale inspektionsinstrumenter, industriel hulrumsinspektion og kompakte indlejrede billeddannelsessystemer.

Hurtigt svar: Hvad bruges dette OCHFA20-endoskopkameramodul til?

SF-OCHFA20-2500mm+SF-YL428-V1.1 er et separat USB-endoskopkameramodul bygget op omkring OCHFA20 CMOS-sensoren. Den er designet til applikationer, der har brug for en kompakt billeddannende frontend, bred betragtningsvinkel og fleksibel langdistanceindsættelse.

Det er især velegnet til projekter, hvor et større kamerahoved er svært at integrere, men kunden stadig har brug for en praktisk billedoptagelsesløsning til medicinsk observation, industriel inspektion, veterinær endoskopi, oral billeddannelse, snæver hulrumsinspektion eller bærbare visuelle enheder.

I stedet for at placere dette modul som et kamera til generelle formål, skal det forstås som en mikro-rum billeddannelseskerne til udvikling af OEM-enheder.

Nøgle takeaways

SF-OCHFA20-2500mm+SF-YL428-V1.1 er velegnet til projekter, der kræver:

• Et kompakt endoskopkameramodul i 1,5 mm-klassen til integration med snæver plads

• 0,5 MP 720×720 billedoutput for praktisk visuel observation på nært hold

• 120° vidvinkelbilleder for at reducere blinde vinkler inde i små hulrum

• 5–50 mm fokusområde til inspektion og observation på kort afstand

• Separat struktur med langt kabeldesign for fleksibel enhedslayout

• USB-baseret billedoutput gennem et matchet DSP-kort

• Letvægtsintegration til medicinske, veterinære og industrielt udstyrsprojekter

For OEM-projekter er nøgleværdien af ​​denne model ikke kun dens billedoutput. Dens reelle værdi er balancen mellem lille diameter, bred betragtningsvinkel, lang kabelstruktur og praktisk integrationsfleksibilitet.

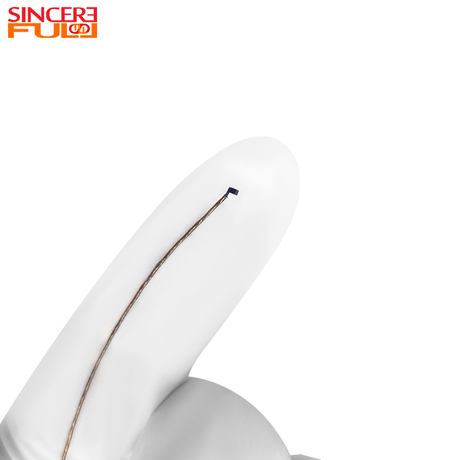

Hvorfor 1,5 mm-klasse endoskopkameramoduler er vigtige

I design af endoskopenheder påvirker diameteren direkte, hvor kameraet kan bruges. En mindre diameter gør det nemmere at integrere kameramodulet i kompakte sonder, smalle rør, håndholdte værktøjer eller mikroinspektionsenheder.

Til medicinske og veterinære applikationer kan et lille kamerahoved hjælpe enhedsudviklere med at designe slankere visualiseringsværktøjer til oral, ENT, dyreinspektion eller bærbart observationsudstyr. Til industrielle applikationer kan et kamera med lille diameter trænge ind i smalle hulrum, små mekaniske strukturer, rørledninger, præcisionskomponenter og andre rum, hvor standardkameraer ikke kan passe.

Dog kan diameter ikke betragtes alene. Et mindre kameramodul skal også balancere:

• Billedets klarhed

• Linse vinkel

• Arbejdsafstand

• Kabelføring

• Belysningsarrangement

• DSP-kortintegration

• Mekanisk beskyttelse

• Pålidelighed på systemniveau

Dette er grunden til, at et 1,5 mm-klasse OCHFA20 USB-endoskopkameramodul kan være værdifuldt til projekter, der har brug for kompakt billedbehandling, men stadig kræver et brugbart visningsområde og bred observationsvinkel.

Produktoversigt: SF-OCHFA20-2500mm+SF-YL428-V1.1

SF-OCHFA20-2500mm+SF-YL428-V1.1 bruger en OCHFA20 CMOS-sensor og understøtter 0,5MP 720×720 billedoutput . Sammenlignet med ultra-mikro-endoskopmoduler med lavere opløsning giver denne konfiguration kunderne en mere praktisk balance mellem billeddetaljer og modulstørrelse.

Modulet vedtager en separat struktur , hvilket betyder, at billedbehandlingsfronten og behandlings-/outputkortet ikke er integreret i ét stort kamerahoved. Denne struktur hjælper med at reducere front-end-størrelsen og tillader modulet at blive integreret i kompakte sonder eller smalle enheder.

Dens 120° synsfelt hjælper med at fange et bredere observationsområde på tæt hold. Dette er nyttigt, når kameraet er placeret i et snævert rum, og operatøren skal observere flere omkringliggende detaljer uden konstant at justere sondevinklen.

Standardkabellængden på 2,5 m gør også dette modul velegnet til lang rækkevidde inspektion eller enhedsstrukturer, hvor kamerahovedet og hovedkortet skal placeres langt fra hinanden.

Nøglespecifikationer

Hvorfor 120° vidvinkelobjektivet er vigtigt

Et vidvinkel-endoskop-kameramodul er nyttigt, når enheden har brug for at se mere område inden for et begrænset rum. I smalle hulrum har operatøren muligvis ikke plads nok til at rotere eller flytte kameraet ofte. Et bredere synsfelt hjælper med at fange mere kontekst i én ramme.

For udviklere af medicinsk udstyr kan dette understøtte generel visualisering og observation i kompakte instrumenter. Til industrielt inspektionsudstyr hjælper det brugere med at observere den indvendige væg af små hulrum, rørledningssektioner, mekaniske huller eller svært tilgængelige strukturer.

Den vigtigste fordel er ikke blot 'en større vinkel'. Den praktiske værdi er:

• Reducerede blinde vinkler i smalle rum

• Nemmere observation under sondebevægelse

• Bedre scenebevidsthed for operatører

• Mere effektiv inspektion i små hulrum

• Bedre projektpasning til kompakte enhedsstrukturer

Til projekter, der kræver detaljeret måling på lang afstand, kan en smallere linse være mere egnet. Men til observation på kort afstand og generel inspektion i små rum giver 120° FOV en nyttig balance.

Medicinsk vs industriel applikationslogik

Selvom dette modul kan bruges i både medicinsk og industriel retning, er udvælgelseslogikken anderledes.

Denne model bør ikke beskrives som en færdig komponent til medicinsk udstyr til direkte klinisk brug. En bedre placering er:

Et kompakt endoskopkameramodul til medicinsk og industriel OEM-enhedsvurdering, velegnet til projekter, der kræver billeddannelse med lille diameter og vidvinkelobservation på nært hold.

Typiske applikationer

1. Udvikling af medicinsk visualiseringsenhed

1,5 mm-klassens diameter gør dette modul velegnet til kompakte medicinske visualiseringsenheder, hvor pladsen er begrænset. Det kan evalueres for orale billeddannelsesværktøjer, bærbare observationsanordninger, mikroinspektionsinstrumenter og andre medicinske billeddannelsessystemer, der kræver en lille kamerafront.

For medicinske projekter bør det endelige produktdesign, certificering og overholdelse evalueres i henhold til målmarkedet og applikationen.

2. Veterinært endoskop og dyreinspektionsværktøjer

Veterinærudstyr har ofte brug for kompakte billeddannelsesmoduler til observation af orale, øre, hud, hårsække eller små hulrum. OCHFA20-modulet giver en praktisk mulighed for udviklere af veterinærudstyr, som har brug for et lille billedhoved og vidvinkelobservationsevne.

Fokusområdet på 5–50 mm understøtter også visning på nært hold, hvilket er nyttigt for håndholdte inspektionsenheder.

3. Oral og dental billeddannelsesudstyr

Orale og dentale enheder kræver ofte kompakte kameramoduler med vidvinkelobservation og kortdistancefokusering. SF-OCHFA20-2500mm+SF-YL428-V1.1 kan evalueres til tandinspektionsværktøjer, orale observationsinstrumenter og håndholdte visuelle enheder, hvor en slank struktur er påkrævet.

4. Industriel inspektion af smalt hulrum

Til industriel inspektion kan dette modul bruges i små hulrum, præcisionsudstyr, interne mekaniske strukturer og kompakte rørledningssektioner. Synsfeltet på 120° hjælper operatører med at observere mere omkringliggende område, mens 2,5 m kablet understøtter dybere indføring eller fleksibel enhedslayout.

5. Letvægts indlejrede visuelle enheder

Nogle indlejrede systemer kræver ikke et kamera med høj opløsning, men de har brug for en lille visuel optagelsesenhed, der kan passe ind i en kompakt struktur. I disse projekter kan OCHFA20-modulet bruges som en letvægts billedkerne til bærbare instrumenter, inspektionsværktøjer eller kompakte overvågningsenheder.

Hvorfor separat struktur hjælper OEM-integration

Et separat endoskopkameramodul er nyttigt, fordi det gør det muligt at placere kameraets frontend og processorkort forskellige steder. Dette hjælper enhedsudviklere med at reducere størrelsen af ​​sondesektionen, mens signalbehandlingen og outputkortet holdes i en mere bekvem position.

For OEM-projekter giver denne struktur flere fordele:

• Mere fleksibelt mekanisk layout

• Nemmere integration i slanke sonder

• Bedre kabelføring inde i kompakte enheder

• Lav front-end vægt

• Lettere udskiftning eller strukturel justering

• Bedre projekttilpasningsevne sammenlignet med fuldt integrerede kamerahoveder

For producenter af medicinsk og industrielt udstyr kan dette reducere vanskeligheden ved at designe kompakte værktøjer, mens der stadig bevares en brugbar billedoutputbane.

Belysningsdesign: Hvorfor ekstern eller flyvende lyskonfiguration kan være nyttig

I ultrasmå endoskopkameramoduler er belysning ofte en vigtig ingeniørudfordring. Hvis LED-lys er direkte integreret omkring en meget lille linse, kan front-end-diameteren øges, og varme eller refleksion kan påvirke billedkvaliteten.

Af denne grund bruger nogle kompakte designs en ekstern eller flyvende lys-konfiguration. Denne tilgang gør det muligt at arrangere belysning separat fra objektivets frontende, hvilket hjælper med at balancere kompakt struktur og observationsbehov i svagt lys.

For kundeprojekter bør belysningsmetoden evalueres i henhold til:

• Mål hulrumsstørrelse

• Arbejdsafstand

• Reflekterende overflade tilstand

• Påkrævet lysstyrke

• Varmebegrænsning

• Front-end diameter begrænsning

• Medicinsk eller industriel brugsmiljø

Hvis målapplikationen allerede har eksternt lys, behøver modulet muligvis ikke integrerede front-end LED'er. Hvis inspektionsrummet er mørkt, kan en separat belysningsstruktur diskuteres under projektevalueringen.

Sådan vælger du dette modul til dit projekt

SF-OCHFA20-2500mm+SF-YL428-V1.1 er en passende mulighed, når dit projekt kræver:

• En kompakt 1,5 mm-klasse kamera frontend

• Vidvinkel observation på nært hold

• 720×720 billedoutput

• Lang kabelforbindelse mellem kamerahoved og processorkort

• USB-baseret billedoptagelse

• Letvægts enhedsintegration

• Udvikling af medicinsk, veterinær eller industriel inspektion

Det er måske ikke det bedste valg, hvis dit projekt kræver:

• Full HD eller højere opløsning

• Standard integreret IP67 vandtæt struktur

• Indbygget front-end-LED-ring med høj lysstyrke

• Objektgenkendelse på lang afstand

• Kraftig industriel beskyttelse uden yderligere strukturdesign

I disse tilfælde kan et modul med større diameter, stålskalstruktur, IP67-understøttet endoskopkameramodul, sensor med højere opløsning eller tilpasset belysningsløsning være mere egnet.

Anbefalet OEM-tilpasningsdiskussion

For OEM og projektbaseret integration kan kunderne diskutere:

• Diameter og front-end struktur evaluering

• Kabellængde og fremføringsmetode

• Linse FOV og matchning af fokusområde

• Ekstern eller flyvende lys belysningskonfiguration

• USB-interface og DSP-kortintegration

• Stik og mekanisk layout

• Matching af medicinsk eller industriel anvendelse

• Vandtæt eller Steel Shell struktur evaluering, hvis det kræves

Tilpasning bør altid være baseret på den faktiske enhedsstruktur, målarbejdsafstand, inspektionsmiljø og forventet produktionsmængde.

RFQ-tjekliste: Hvad skal kunderne give?

For at hjælpe ingeniører med at anbefale det rigtige endoskopkameramodul skal kunder give følgende oplysninger, når de sender en forespørgsel:

• Målanvendelse: medicinsk, veterinær, dental, industriel, rørledning, inspektionsværktøj eller indlejret enhed

• Påkrævet front-end diameter

• Påkrævet opløsning

• Krav om synsfelt

• Arbejdsafstand

• Kabellængde

• Krav til grænseflade

• Om ekstern belysning er tilgængelig

• Uanset om LED eller flyvende lys design er påkrævet

• Uanset om der kræves vandtæt struktur eller stålskalstruktur

• Forventet prøvemængde

• Anslået produktionsvolumen

• Værtsenhed eller systemplatform

Med disse oplysninger kan leverandøren vurdere, om SF-OCHFA20-2500mm+SF-YL428-V1.1 er egnet, eller om et andet endoskopkameramodul ville være et bedre match.

FAQ

1. Er SF-OCHFA20-2500mm+SF-YL428-V1.1 et medicinsk endoskopkameramodul?

Det kan evalueres til udvikling af medicinsk visualiseringsenhed, men det bør placeres som et OEM-endoskopkameramodul i stedet for et færdigt medicinsk udstyr. Den endelige medicinske overensstemmelse afhænger af det komplette enhedsdesign og målmarkedets krav.

2. Er dette modul egnet til industriel inspektion?

Ja. Dens kompakte frontende, vidvinkelvisning og separate lange kabelstruktur gør den velegnet til industriel inspektion med smalle kaviteter, lette visuelle værktøjer og indlejrede overvågningsenheder.

3. Hvad er den største fordel ved OCHFA20-sensoren i dette modul?

OCHFA20-sensoren understøtter 0,5 MP 720×720 billeddannelse i en kompakt struktur, hvilket gør den velegnet til endoskop-kameramoduldesign med lille diameter, hvor pladsen er begrænset.

4. Hvorfor bruger dette modul en separat struktur?

Det separate design hjælper med at reducere kameraets frontend-størrelse og gør det muligt at placere processorkortet væk fra sondeområdet. Dette er nyttigt til slanke sonder, håndholdte værktøjer og kompakte indlejrede enheder.

5. Har dette modul indbygget LED-lys?

For ultrasmå designs skal belysningen bekræftes i henhold til projektstrukturen. Ekstern eller flyvende lysbelysning kan evalueres, når applikationen kræver lys uden at øge front-end-diameteren.

6. Er dette modul vandtæt?

Vandtæt ydeevne bør ikke antages som standard, medmindre det bekræftes af den endelige struktur. Hvis IP67- eller Steel Shell-beskyttelse er påkrævet, bør det evalueres som en del af projekttilpasningen.

7. Hvilke applikationer er bedst egnede til dette modul?

Den er velegnet til kompakte medicinske visualiseringsanordninger, veterinærinspektionsværktøjer, orale billedbehandlingsanordninger, industriel hulrumsinspektion, snævert rumsobservation og lette indlejrede visuelle systemer.

8. Hvordan ved jeg, om dette modul er bedre end et 2MP eller 1080P endoskopkameramodul?

Hvis dit projekt prioriterer lille diameter, visning på nært hold og kompakt integration, kan denne model være velegnet. Hvis dit projekt kræver højere billeddetaljer eller større skærmoutput, kan et 2MP eller 1080P endoskopkameramodul være et bedre valg.

Konklusion

SF-OCHFA20-2500mm+SF-YL428-V1.1 er et kompakt OCHFA20 USB-endoskopkameramodul designet til projekter, der har brug for billeddannelse med lille diameter, vidvinkelobservation og fleksibel separat strukturintegration.

For udviklere af medicinske, veterinære og industrielle udstyr ligger dens vigtigste værdi i balancen mellem 1,5 mm-klasse frontend-størrelse, 0,5 MP 720×720 billeddannelse, 120° bredt synsfelt og 2,5 m kabelstruktur . Den er især velegnet til visuel inspektion med smal plads, kompakte OEM-instrumenter og lette indlejrede billedbehandlingsenheder.

Hvis dit projekt kræver et endoskopkameramodul med lille diameter til medicinsk eller industriel inspektion, kan SincereFull hjælpe med at evaluere den rigtige diameter, linsevinkel, kabellængde, belysningsmetode og integrationsstruktur baseret på dine applikationskrav.
