Geniş Açılı Tıbbi ve Endüstriyel Muayene için 1,5 mm OCHFA20 USB Endoskop Kamera Modülü

Tıbbi ve endüstriyel cihaz geliştiricileri için endoskop kamera modülü seçimi yalnızca çözünürlükle ilgili değildir. Ultra küçük denetim alanlarında asıl zorluk çapı, görüntü netliğini, görüş alanını, çalışma mesafesini, kablo yapısını, aydınlatma tasarımını ve sistem entegrasyonunu dengelemektir.

SF -OCHFA20-2500mm+SF-YL428-V1.1 , kompakt bir OCHFA20 USB endoskop kamera modülüdür . küçük bir ön uç yapısının, geniş açılı gözlemin ve uzun erişimli entegrasyonun gerekli olduğu dar alanda görsel inceleme için tasarlanmış 0,5 1,5 mm çapında , MP 720×720 görüntü çıkışı, , 120° geniş görüş alanı ve 2,5 m ayrı kablo yapısıyla bu modül, hafif tıbbi görüntüleme cihazları, veteriner aletleri, ağız muayene cihazları, endüstriyel kavite muayenesi ve kompakt gömülü görüntüleme sistemleri için uygundur.

Hızlı Cevap: Bu OCHFA20 Endoskop Kamera Modülü Ne İçin Kullanılır?

SF-OCHFA20-2500mm+SF-YL428-V1.1, ayrı bir USB endoskop kamera modülüdür . OCHFA20 CMOS sensörü etrafında oluşturulmuş Kompakt bir görüntüleme ön ucuna, geniş görüntüleme açısına ve uzun mesafeli esnek yerleştirmeye ihtiyaç duyan uygulamalar için tasarlanmıştır.

Özellikle daha büyük bir kamera kafasını entegre etmenin zor olduğu ancak müşterinin için hala pratik bir görüntü edinme çözümüne ihtiyaç duyduğu projeler için uygundur. tıbbi gözlem, endüstriyel muayene, veterinerlik endoskopisi, ağızdan görüntüleme, dar boşluk muayenesi veya taşınabilir görsel cihazlar .

Bu modülü genel amaçlı bir kamera olarak konumlandırmak yerine, olarak anlaşılmalıdır . mikro uzay görüntüleme çekirdeği OEM cihaz geliştirme için

Temel Çıkarımlar

SF-OCHFA20-2500mm+SF-YL428-V1.1 aşağıdakileri gerektiren projeler için uygundur:

• Dar alan entegrasyonu için kompakt 1,5 mm sınıfı endoskop kamera modülü

• Pratik yakın mesafeden görsel gözlem için 0,5MP 720×720 görüntü çıkışı

• Küçük boşlukların içindeki kör noktaları azaltmak için 120° geniş açılı görüntüleme

• Kısa mesafeli inceleme ve gözlem için 5–50 mm odaklama aralığı

• Esnek cihaz yerleşimi için uzun kablo tasarımlı ayrı yapı

• Eşleşen bir DSP kartı aracılığıyla USB tabanlı görüntü çıkışı

• Tıbbi, veterinerlik ve endüstriyel ekipman projeleri için hafif entegrasyon

OEM projeleri için bu modelin temel değeri yalnızca görüntü çıktısı değildir. Gerçek değeri arasındaki dengedir küçük çap, geniş görüş açısı, uzun kablo yapısı ve pratik entegrasyon esnekliği .

1.5mm Sınıfı Endoskop Kamera Modülleri Neden Önemlidir?

Endoskop cihazı tasarımında çap, kameranın nerede kullanılabileceğini doğrudan etkiler. Daha küçük çap, kamera modülünün kompakt problara, dar tüplere, el aletlerine veya mikro inceleme cihazlarına entegre edilmesini kolaylaştırır.

Tıbbi ve veterinerlik uygulamaları için küçük bir kamera kafası, cihaz geliştiricilerinin ağız, KBB, hayvan muayenesi veya taşınabilir gözlem ekipmanı için daha ince görselleştirme araçları tasarlamasına yardımcı olabilir. Endüstriyel uygulamalar için küçük çaplı bir kamera, dar boşluklara, küçük mekanik yapılara, boru hatlarına, hassas bileşenlere ve standart kameraların sığamayacağı diğer alanlara girebilir.

Ancak çap tek başına dikkate alınamaz. Daha küçük bir kamera modülünün de dengelenmesi gerekir:

• Görüntü netliği

• Mercek açısı

• Çalışma mesafesi

• Kablo yönlendirme

• Aydınlatma düzeni

• DSP kartı entegrasyonu

• Mekanik koruma

• Sistem düzeyinde güvenilirlik

Bu nedenle 1,5 mm sınıfı OCHFA20 USB endoskop kamera modülü, kompakt görüntülemeye ihtiyaç duyan ancak yine de kullanılabilir bir görüntüleme aralığı ve geniş gözlem açısı gerektiren projeler için değerli olabilir.

Ürüne Genel Bakış: SF-OCHFA20-2500mm+SF-YL428-V1.1

SF-OCHFA20-2500mm+SF-YL428-V1.1, bir OCHFA20 CMOS sensörü kullanır ve destekler 0,5MP 720×720 görüntü çıkışını . Daha düşük çözünürlüklü ultra mikro endoskop modülleriyle karşılaştırıldığında bu konfigürasyon, müşterilere görüntü detayı ile modül boyutu arasında daha pratik bir denge sağlar.

Modül ayrı bir yapıya sahiptir ; bu, görüntüleme ön ucunun ve işleme/çıkış kartının tek bir büyük kamera kafasına entegre olmadığı anlamına gelir. Bu yapı, ön uç boyutunun azaltılmasına yardımcı olur ve modülün kompakt problara veya dar cihazlara entegre edilmesine olanak tanır.

yakın 120° görüş alanı, mesafeden daha geniş bir gözlem alanının yakalanmasına yardımcı olur. Bu, kamera dar bir alana yerleştirildiğinde ve operatörün prob açısını sürekli olarak ayarlamadan çevredeki daha fazla ayrıntıyı gözlemlemesi gerektiğinde kullanışlıdır.

Standart 2,5 m kablo uzunluğu, bu modülü aynı zamanda uzun mesafeli denetimler veya kamera kafası ile ana kartın birbirinden uzağa yerleştirilmesi gereken cihaz yapıları için de uygun hale getirir.

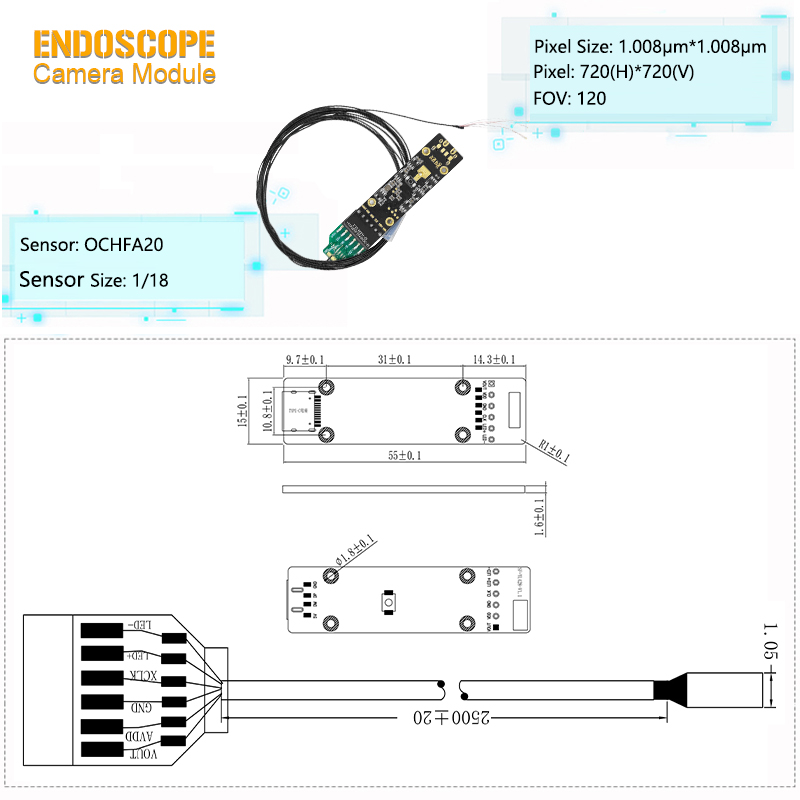

Temel Özellikler

120° Geniş Açılı Lens Neden Önemlidir?

Geniş açılı endoskop kamera modülü, cihazın sınırlı bir alanda daha fazla alan görmesi gerektiğinde kullanışlıdır. Dar boşluklarda operatör, kamerayı sık sık döndürmek veya yeniden konumlandırmak için yeterli alana sahip olmayabilir. Daha geniş bir görüş alanı, tek bir karede daha fazla bağlamın yakalanmasına yardımcı olur.

Tıbbi cihaz geliştiricileri için bu, kompakt cihazlarda genel görselleştirmeyi ve gözlemi destekleyebilir. Endüstriyel inceleme ekipmanı için kullanıcıların küçük boşlukların, boru hattı bölümlerinin, mekanik boşlukların veya erişilmesi zor yapıların iç duvarlarını gözlemlemesine yardımcı olur.

Temel fayda yalnızca 'daha büyük bir açı' değildir. Pratik değeri şudur:

• Dar alanlardaki kör noktaların azaltılması

• Prob hareketi sırasında daha kolay gözlem

• Operatörler için daha iyi sahne farkındalığı

• Küçük boşluklarda daha verimli denetim

• Kompakt cihaz yapıları için daha iyi proje uyumu

Uzak mesafede detaylı ölçüm gerektiren projeler için daha dar bir mercek daha uygun olabilir. Ancak kısa mesafeli gözlem ve küçük alanlardaki genel inceleme için 120° FOV kullanışlı bir denge sağlar.

Tıbbi ve Endüstriyel Uygulama Mantığı

Bu modül hem tıbbi hem de endüstriyel alanlarda kullanılabilse de seçim mantığı farklıdır.

Bu model, doğrudan klinik kullanıma yönelik bitmiş bir tıbbi cihaz bileşeni olarak tanımlanmamalıdır. Daha iyi bir konumlandırma:

Küçük çaplı görüntüleme ve geniş açılı yakın mesafe gözlemi gerektiren projelere uygun, tıbbi ve endüstriyel OEM cihaz değerlendirmesine yönelik kompakt bir endoskop kamera modülü.

Tipik Uygulamalar

1. Tıbbi Görüntüleme Cihazı Geliştirme

1,5 mm sınıfı çap, bu modülü alanın sınırlı olduğu kompakt tıbbi görüntüleme cihazları için uygun hale getirir. Küçük bir kamera ön ucu gerektiren oral görüntüleme araçları, taşınabilir gözlem cihazları, mikro muayene cihazları ve diğer tıbbi görüntüleme sistemleri için değerlendirilebilir.

Medikal projeler için nihai ürün tasarımı, sertifikasyonu ve uygunluğu hedef pazar ve uygulamaya göre değerlendirilmelidir.

2. Veteriner Endoskopu ve Hayvan Muayene Araçları

Veterinerlik cihazları genellikle ağız, kulak, cilt, kıl folikülü veya küçük boşluk gözlemi için kompakt görüntüleme modüllerine ihtiyaç duyar. OCHFA20 modülü, küçük bir görüntüleme kafasına ve geniş açılı gözlem yeteneğine ihtiyaç duyan veteriner ekipmanı geliştiricileri için pratik bir seçenek sunar.

5–50 mm odaklama aralığı aynı zamanda yakın mesafe görüntülemeyi de destekler; bu da elde taşınan inceleme cihazları için kullanışlıdır.

3. Ağız ve Diş Görüntüleme Cihazları

Ağız ve dişçilik cihazları genellikle geniş açılı gözlem ve kısa mesafe odaklama özelliğine sahip kompakt kamera modülleri gerektirir. SF-OCHFA20-2500mm+SF-YL428-V1.1, ince bir yapının gerekli olduğu diş muayene araçları, ağız gözlem cihazları ve el tipi görsel cihazlar için değerlendirilebilir.

4. Endüstriyel Dar Boşluk Denetimi

Endüstriyel muayene için bu modül küçük boşluklarda, hassas ekipmanlarda, dahili mekanik yapılarda ve kompakt boru hattı bölümlerinde kullanılabilir. 120°'lik görüş alanı operatörlerin çevredeki alanı daha fazla gözlemlemesine yardımcı olurken, 2,5 m'lik kablo daha derine yerleştirmeyi veya esnek cihaz yerleşimini destekler.

5. Hafif Gömülü Görsel Cihazlar

Bazı gömülü sistemler yüksek çözünürlüklü bir kamera gerektirmez ancak kompakt bir yapıya sığabilecek küçük bir görsel toplama ünitesine ihtiyaç duyarlar. Bu projelerde OCHFA20 modülü, taşınabilir cihazlar, inceleme araçları veya kompakt izleme cihazları için hafif bir görüntüleme çekirdeği olarak kullanılabilir.

Ayrı Yapı OEM Entegrasyonuna Neden Yardımcı Olur?

Ayrı bir endoskop kamera modülü kullanışlıdır çünkü kamera ön ucunun ve işleme kartının farklı konumlara yerleştirilmesine olanak tanır. Bu, cihaz geliştiricilerinin sinyal işleme ve çıkış kartını daha uygun bir konumda tutarken prob bölümünün boyutunu azaltmasına yardımcı olur.

OEM projeleri için bu yapı çeşitli avantajlar sunar:

• Daha esnek mekanik düzen

• İnce problara daha kolay entegrasyon

• Kompakt cihazların içinde daha iyi kablo yönlendirmesi

• Daha düşük ön uç ağırlığı

• Daha kolay değiştirme veya yapısal ayarlama

• Tam entegre kamera kafalarıyla karşılaştırıldığında daha iyi proje uyarlanabilirliği

Tıbbi ve endüstriyel ekipman üreticileri için bu, kullanılabilir bir görüntü çıktı yolunu korurken kompakt araçlar tasarlamanın zorluğunu azaltabilir.

Aydınlatma Tasarımı: Harici veya Uçan Işık Yapılandırması Neden Yararlı Olabilir?

Ultra küçük endoskop kamera modüllerinde aydınlatma genellikle önemli bir mühendislik sorunudur. LED ışıklar çok küçük bir merceğin çevresine doğrudan entegre edilirse ön uç çapı artabilir ve ısı veya yansıma görüntü kalitesini etkileyebilir.

Bu nedenle bazı kompakt tasarımlarda harici veya uçan ışık konfigürasyonu kullanılır. Bu yaklaşım, aydınlatmanın lensin ön ucundan ayrı olarak düzenlenmesine olanak tanıyarak kompakt yapı ile düşük ışıkta gözlem ihtiyaçlarının dengelenmesine yardımcı olur.

Müşteri projeleri için aydınlatma yöntemi aşağıdakilere göre değerlendirilmelidir:

• Hedef boşluk boyutu

• Çalışma mesafesi

• Yansıtıcı yüzey durumu

• Gerekli parlaklık

• Isı sınırlaması

• Ön uç çapı sınırlaması

• Tıbbi veya endüstriyel kullanım ortamı

Hedef uygulamada zaten harici ışık varsa modülün entegre ön uç LED'lere ihtiyacı olmayabilir. Denetim alanının karanlık olması durumunda proje değerlendirmesi sırasında ayrı bir aydınlatma yapısı tartışılabilir.

Projeniz için Bu Modülü Nasıl Seçersiniz?

SF-OCHFA20-2500mm+SF-YL428-V1.1, projeniz aşağıdakileri gerektirdiğinde uygun bir seçenektir:

• Kompakt 1,5 mm sınıfı kamera ön ucu

• Geniş açılı yakın mesafe gözlemi

• 720×720 görüntü çıkışı

• Kamera kafası ile işleme kartı arasındaki uzun kablo bağlantısı

• USB tabanlı görüntü edinimi

• Hafif cihaz entegrasyonu

• Tıbbi, veterinerlik veya endüstriyel muayene geliştirme

Projeniz aşağıdakileri gerektiriyorsa en iyi seçim olmayabilir:

• Full HD veya daha yüksek çözünürlük

• Standart entegre IP67 su geçirmez yapı

• Dahili yüksek parlaklıkta ön uç LED halkası

• Uzun mesafeli nesne tanıma

• Ek yapı tasarımı gerektirmeyen ağır hizmet tipi endüstriyel koruma

Bu durumlarda daha büyük çaplı bir modül, Steel Shell yapı, IP67 destekli endoskop kamera modülü, daha yüksek çözünürlüklü sensör veya özelleştirilmiş aydınlatma çözümü daha uygun olabilir.

Önerilen OEM Özelleştirme Tartışması

OEM ve proje tabanlı entegrasyon için müşteriler şunları tartışabilir:

• Çap ve ön uç yapı değerlendirmesi

• Kablo uzunluğu ve yönlendirme yöntemi

• Lens FOV'u ve odaklama aralığı eşleşmesi

• Harici veya uçan ışık aydınlatma konfigürasyonu

• USB arayüzü ve DSP kartı entegrasyonu

• Konektör ve mekanik düzen

• Tıbbi veya endüstriyel uygulama eşleştirmesi

• Gerekirse su geçirmez veya Çelik Kabuk yapı değerlendirmesi

Özelleştirme her zaman gerçek cihaz yapısına, hedef çalışma mesafesine, inceleme ortamına ve beklenen üretim miktarına dayanmalıdır.

RFQ Kontrol Listesi: Müşteriler Ne Sağlamalı?

Mühendislerin doğru endoskop kamera modülünü önermelerine yardımcı olmak için müşteriler, bir soruşturma gönderirken aşağıdaki bilgileri sağlamalıdır:

• Hedef uygulama: tıbbi, veterinerlik, dişçilik, endüstriyel, boru hattı, muayene aracı veya gömülü cihaz

• Gerekli ön uç çapı

• Gerekli çözünürlük

• Görüş alanı gereksinimi

• Çalışma mesafesi

• Kablo uzunluğu

• Arayüz gereksinimi

• Dış aydınlatmanın mevcut olup olmadığı

• LED veya uçan ışık tasarımının gerekli olup olmadığı

• Su geçirmez veya Çelik Kabuk yapısının gerekli olup olmadığı

• Beklenen numune miktarı

• Tahmini üretim hacmi

• Ana cihaz veya sistem platformu

Tedarikçi, bu bilgilerle SF-OCHFA20-2500mm+SF-YL428-V1.1'in uygun olup olmadığını veya başka bir endoskop kamera modülünün daha iyi bir eşleşme olup olmayacağını değerlendirebilir.

SSS

1. SF-OCHFA20-2500mm+SF-YL428-V1.1 tıbbi bir endoskop kamera modülü mü?

Tıbbi görüntüleme cihazının geliştirilmesi için değerlendirilebilir ancak bitmiş bir tıbbi cihaz yerine OEM endoskop kamera modülü olarak konumlandırılmalıdır. Nihai tıbbi uyumluluk, eksiksiz cihaz tasarımına ve hedef pazar gereksinimlerine bağlıdır.

2. Bu modül endüstriyel muayeneye uygun mudur?

Evet. Kompakt ön ucu, geniş açılı görüntüleme ve ayrı uzun kablo yapısı, onu dar boşluklu endüstriyel muayene, hafif görsel araçlar ve gömülü izleme cihazları için uygun hale getirir.

3. Bu modüldeki OCHFA20 sensörünün temel avantajı nedir?

OCHFA20 sensörü, kompakt bir yapıda 0,5 MP 720×720 görüntülemeyi destekleyerek alanın sınırlı olduğu küçük çaplı endoskop kamera modülü tasarımlarına uygun hale getirir.

4. Bu modül neden ayrı bir yapı kullanıyor?

Ayrı tasarım, kamera ön uç boyutunun azaltılmasına yardımcı olur ve işleme kartının prob alanından uzağa yerleştirilmesine olanak tanır. Bu, ince problar, el aletleri ve kompakt gömülü cihazlar için kullanışlıdır.

5. Bu modülde yerleşik LED ışıklar var mı?

Ultra küçük tasarımlar için aydınlatmanın proje yapısına göre doğrulanması gerekmektedir. Uygulamanın ışık gerektirdiği durumlarda, ön uç çapı artırılmadan harici veya uçan ışık aydınlatması değerlendirilebilir.

6. Bu modül su geçirmez mi?

Nihai yapı tarafından onaylanmadıkça su geçirmezlik performansı standart olarak kabul edilmemelidir. IP67 veya Steel Shell koruması gerekiyorsa proje özelleştirmesinin bir parçası olarak değerlendirilmelidir.

7. Bu modül için en uygun uygulamalar hangileridir?

Kompakt tıbbi görüntüleme cihazları, veteriner muayene araçları, ağız görüntüleme cihazları, endüstriyel boşluk muayenesi, dar alan gözlemi ve hafif gömülü görsel sistemler için uygundur.

8. Bu modülün 2MP veya 1080P endoskop kamera modülünden daha iyi olup olmadığını nasıl bilebilirim?

Projeniz küçük çaplı, yakın mesafeden görüntüleme ve kompakt entegrasyona öncelik veriyorsa bu model uygun olabilir. Projeniz daha yüksek görüntü ayrıntısı veya daha büyük ekran çıkışı gerektiriyorsa 2MP veya 1080P endoskop kamera modülü daha iyi bir seçim olabilir.

Çözüm

SF-OCHFA20-2500mm+SF-YL428-V1.1, OCHFA20 USB endoskop kamera modülüdür . küçük çaplı görüntüleme, geniş açılı gözlem ve esnek ayrı yapı entegrasyonu gerektiren projeler için tasarlanmış kompakt bir

Tıbbi, veterinerlik ve endüstriyel cihaz geliştiricileri için ana değeri, dengesinde yatmaktadır 1,5 mm sınıfı ön uç boyutu, 0,5 MP 720×720 görüntüleme, 120° geniş görüş alanı ve 2,5 m kablo yapısının . Özellikle dar alanlı görsel inceleme, kompakt OEM cihazları ve hafif gömülü görüntüleme cihazları için uygundur.

Projeniz tıbbi veya endüstriyel inceleme için küçük çaplı bir endoskop kamera modülü gerektiriyorsa, BelieveFull, uygulama gereksinimlerinize göre doğru çapı, lens açısını, kablo uzunluğunu, aydınlatma yöntemini ve entegrasyon yapısını değerlendirmenize yardımcı olabilir.
