1,5mm OCHFA20 USB endoskopový kamerový modul pro širokoúhlou lékařskou a průmyslovou kontrolu

Pro vývojáře lékařských a průmyslových zařízení není výběr modulu endoskopické kamery pouze o rozlišení. V ultra malých kontrolních prostorech je skutečnou výzvou vyvážení průměru, čistoty obrazu, zorného pole, pracovní vzdálenosti, struktury kabelu, designu osvětlení a systémové integrace.

SF -OCHFA20-2500mm+SF-YL428-V1.1 je kompaktní modul OCHFA20 USB endoskopické kamery určený pro vizuální kontrolu v úzkém prostoru, kde je vyžadována malá přední struktura, širokoúhlé pozorování a integrace s velkým dosahem. S 1,5mm průměrem , 0,5MP 720×720 obrazovým výstupem, , 120° širokým zorným polem a 2,5m oddělenou kabelovou strukturou je tento modul vhodný pro lehká lékařská vizualizační zařízení, veterinární nástroje, nástroje pro kontrolu ústní dutiny, inspekci průmyslových dutin a kompaktní vestavěné zobrazovací systémy.

Rychlá odpověď: K čemu slouží tento modul endoskopické kamery OCHFA20?

SF-OCHFA20-2500mm+SF-YL428-V1.1 je samostatný modul USB endoskopické kamery postavený na snímači OCHFA20 CMOS. Je navržen pro aplikace, které vyžadují kompaktní zobrazovací přední konec, široký pozorovací úhel a flexibilní vkládání na velkou vzdálenost.

Je vhodný zejména pro projekty, kde je obtížné integrovat větší kamerovou hlavu, ale zákazník přesto potřebuje praktické řešení pořizování snímků pro lékařské pozorování, průmyslovou inspekci, veterinární endoskopii, orální snímkování, kontrolu úzkých dutin nebo přenosná vizuální zařízení.

Namísto umístění tohoto modulu jako kamery pro všeobecné použití by měl být chápán jako mikroprostorové zobrazovací jádro pro vývoj OEM zařízení.

Klíčové věci

SF-OCHFA20-2500mm+SF-YL428-V1.1 je vhodný pro projekty, které vyžadují:

• Kompaktní 1,5mm modul endoskopické kamery pro úzkou integraci

• Obrazový výstup 0,5 MP 720 × 720 pro praktické vizuální pozorování na blízko

• Širokoúhlé zobrazení 120° pro redukci slepých míst uvnitř malých dutin

• Rozsah ostření 5–50 mm pro kontrolu a pozorování na krátkou vzdálenost

• Oddělená konstrukce s dlouhým kabelem pro flexibilní uspořádání zařízení

• Výstup obrazu na USB přes vhodnou DSP desku

• Lehká integrace pro projekty lékařských, veterinárních a průmyslových zařízení

Pro OEM projekty není klíčovou hodnotou tohoto modelu pouze jeho obrazový výstup. Jeho skutečnou hodnotou je rovnováha mezi malým průměrem, širokým pozorovacím úhlem, dlouhou strukturou kabelu a praktickou integrační flexibilitou.

Proč jsou moduly endoskopických kamer třídy 1,5 mm důležité

V konstrukci endoskopového zařízení průměr přímo ovlivňuje, kde lze kameru použít. Menší průměr usnadňuje integraci kamerového modulu do kompaktních sond, úzkých trubek, ručních nástrojů nebo mikrokontrolních zařízení.

Pro lékařské a veterinární aplikace může malá hlava kamery pomoci vývojářům zařízení navrhnout tenčí vizualizační nástroje pro orální, ORL, kontrolu zvířat nebo přenosné pozorovací zařízení. Pro průmyslové aplikace může kamera s malým průměrem vstupovat do úzkých dutin, malých mechanických konstrukcí, potrubí, přesných součástí a dalších prostor, kam se standardní kamery nevejdou.

Průměr však nelze posuzovat samostatně. Menší modul kamery také potřebuje vyvážit:

• Jasnost obrazu

• Úhel objektivu

• Pracovní vzdálenost

• Vedení kabelů

• Uspořádání osvětlení

• Integrace desky DSP

• Mechanická ochrana

• Spolehlivost na úrovni systému

To je důvod, proč 1,5mm modul OCHFA20 USB endoskopické kamery může být cenný pro projekty, které potřebují kompaktní zobrazování, ale stále vyžadují použitelný pozorovací rozsah a široký pozorovací úhel.

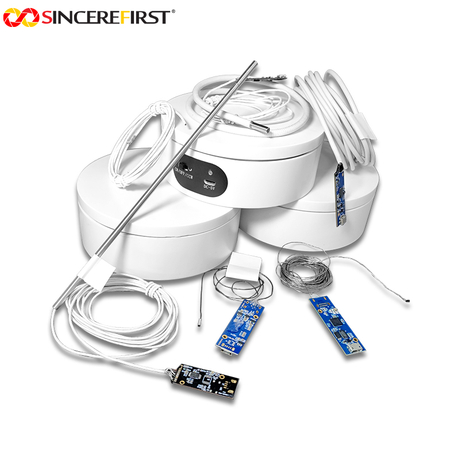

Přehled produktu: SF-OCHFA20-2500mm+SF-YL428-V1.1

SF-OCHFA20-2500mm+SF-YL428-V1.1 využívá snímač OCHFA20 CMOS a podporuje obrazový výstup 0,5MP 720×720 . Ve srovnání s moduly ultramikro endoskopů s nižším rozlišením poskytuje tato konfigurace zákazníkům praktičtější rovnováhu mezi detaily obrazu a velikostí modulu.

Modul má samostatnou strukturu , což znamená, že zobrazovací přední konec a procesorová/výstupní deska nejsou integrovány do jedné velké hlavy kamery. Tato struktura pomáhá zmenšit velikost přední části a umožňuje integraci modulu do kompaktních sond nebo úzkých zařízení.

Jeho 120° zorné pole pomáhá zachytit širší pozorovací oblast na blízko. To je užitečné, když je kamera umístěna v úzkém prostoru a operátor potřebuje pozorovat více okolních detailů bez neustálého nastavování úhlu sondy.

Díky standardní délce kabelu 2,5 m je tento modul také vhodný pro inspekci s velkým dosahem nebo struktury zařízení, kde je třeba hlavu kamery a hlavní desku umístit daleko od sebe.

Klíčové specifikace

Proč je důležitý 120° širokoúhlý objektiv

Modul širokoúhlé endoskopické kamery je užitečný, když zařízení potřebuje vidět více oblasti v omezeném prostoru. V úzkých dutinách nemusí mít operátor dostatek místa pro časté otáčení nebo přemisťování kamery. Širší zorné pole pomáhá zachytit více kontextu v jednom snímku.

Pro vývojáře lékařských zařízení to může podporovat obecnou vizualizaci a pozorování v kompaktních přístrojích. U průmyslových kontrolních zařízení pomáhá uživatelům pozorovat vnitřní stěny malých dutin, úseků potrubí, mechanických mezer nebo těžko přístupných konstrukcí.

Klíčovou výhodou není jednoduše 'větší úhel' Praktická hodnota je:

• Snížení slepých míst v úzkých prostorách

• Snadnější pozorování během pohybu sondy

• Lepší povědomí o scéně pro operátory

• Efektivnější kontrola v malých dutinách

• Lepší projekt vhodný pro kompaktní struktury zařízení

Pro projekty, které vyžadují podrobné měření na velkou vzdálenost, může být vhodnější užší objektiv. Ale pro pozorování na krátkou vzdálenost a všeobecnou kontrolu uvnitř malých prostorů poskytuje 120° FOV užitečnou rovnováhu.

Medicínské versus průmyslové aplikační logiky

Přestože lze tento modul použít v medicínském i průmyslovém směru, logika výběru je odlišná.

Tento model by neměl být popisován jako hotová součást zdravotnického prostředku pro přímé klinické použití. Lepší umístění je:

Kompaktní modul endoskopické kamery pro vyhodnocování lékařských a průmyslových OEM zařízení, vhodný pro projekty vyžadující zobrazování s malým průměrem a širokoúhlé pozorování na blízko.

Typické aplikace

1. Vývoj zdravotnického vizualizačního zařízení

Díky průměru třídy 1,5 mm je tento modul vhodný pro kompaktní lékařská vizualizační zařízení s omezeným prostorem. Může být vyhodnocen pro nástroje pro orální zobrazování, přenosná pozorovací zařízení, mikrokontrolní přístroje a další lékařské zobrazovací systémy, které vyžadují malou přední kameru.

U lékařských projektů by měl být konečný návrh produktu, certifikace a shoda hodnoceny podle cílového trhu a aplikace.

2. Veterinární endoskop a nástroje pro kontrolu zvířat

Veterinární zařízení často potřebují kompaktní zobrazovací moduly pro pozorování úst, uší, kůže, vlasových folikulů nebo malých dutin. Modul OCHFA20 poskytuje praktickou možnost pro vývojáře veterinárních zařízení, kteří potřebují malou zobrazovací hlavu a širokoúhlou pozorovací schopnost.

Rozsah ostření 5–50 mm také podporuje sledování na blízko, což je užitečné pro ruční kontrolní zařízení.

3. Orální a dentální zobrazovací zařízení

Orální a dentální přístroje často vyžadují kompaktní kamerové moduly s širokoúhlým pozorováním a zaostřováním na krátkou vzdálenost. SF-OCHFA20-2500mm+SF-YL428-V1.1 lze vyhodnotit jako nástroje pro zubní kontrolu, nástroje pro pozorování úst a ruční vizuální zařízení, kde je vyžadována štíhlá konstrukce.

4. Průmyslová inspekce úzkých dutin

Pro průmyslovou kontrolu lze tento modul použít v malých dutinách, přesných zařízeních, vnitřních mechanických konstrukcích a kompaktních úsecích potrubí. Zorné pole 120° pomáhá operátorům pozorovat větší okolí, zatímco 2,5m kabel podporuje hlubší zasunutí nebo flexibilní uspořádání zařízení.

5. Lehká vestavěná vizuální zařízení

Některé vestavěné systémy nevyžadují kameru s vysokým rozlišením, ale potřebují malou vizuální akviziční jednotku, která se vejde do kompaktní struktury. V těchto projektech lze modul OCHFA20 použít jako lehké zobrazovací jádro pro přenosné přístroje, inspekční nástroje nebo kompaktní monitorovací zařízení.

Proč samostatná struktura pomáhá integraci OEM

Samostatný modul kamery endoskopu je užitečný, protože umožňuje umístění přední části kamery a procesorové desky na různá místa. To pomáhá vývojářům zařízení zmenšit velikost části sondy a zároveň zachovat desku pro zpracování signálu a výstupní desku ve výhodnější poloze.

Pro OEM projekty nabízí tato struktura několik výhod:

• Flexibilnější mechanické uspořádání

• Snadnější integrace do tenkých sond

• Lepší vedení kabelů uvnitř kompaktních zařízení

• Nižší hmotnost přední části

• Snadnější výměna nebo úprava konstrukce

• Lepší přizpůsobivost projektu ve srovnání s plně integrovanými hlavami kamery

Pro výrobce lékařských a průmyslových zařízení to může snížit obtížnost navrhování kompaktních nástrojů a přitom zachovat použitelnou výstupní cestu obrazu.

Design osvětlení: Proč může být užitečná konfigurace externího nebo létajícího světla

U modulů ultra malých endoskopických kamer je osvětlení často klíčovou technickou výzvou. Pokud jsou LED světla přímo integrována kolem velmi malé čočky, může se přední průměr zvětšit a teplo nebo odraz mohou ovlivnit kvalitu obrazu.

Z tohoto důvodu některé kompaktní konstrukce používají konfiguraci externího nebo létajícího světla. Tento přístup umožňuje, aby osvětlení bylo uspořádáno odděleně od přední části objektivu, což pomáhá vyvážit kompaktní strukturu a potřeby pozorování při slabém osvětlení.

U zákaznických projektů by měla být metoda osvětlení hodnocena podle:

• Cílová velikost dutiny

• Pracovní vzdálenost

• Stav reflexního povrchu

• Požadovaný jas

• Omezení tepla

• Omezení průměru přední části

• Prostředí pro lékařské nebo průmyslové použití

Pokud cílová aplikace již má externí světlo, modul nemusí potřebovat integrované přední LED diody. Pokud je inspekční prostor tmavý, lze při hodnocení projektu projednat samostatnou osvětlovací strukturu.

Jak vybrat tento modul pro váš projekt

SF-OCHFA20-2500mm+SF-YL428-V1.1 je vhodnou volbou, když váš projekt vyžaduje:

• Kompaktní přední část fotoaparátu třídy 1,5 mm

• Širokoúhlé pozorování na blízko

• Obrazový výstup 720×720

• Dlouhé kabelové spojení mezi hlavou kamery a procesorovou deskou

• Pořizování snímků přes USB

• Lehká integrace zařízení

• Vývoj lékařských, veterinárních nebo průmyslových inspekcí

Nemusí to být nejlepší volba, pokud váš projekt vyžaduje:

• Full HD nebo vyšší rozlišení

• Standardní integrovaná vodotěsná konstrukce IP67

• Vestavěný přední LED kroužek s vysokým jasem

• Rozpoznávání objektů na velkou vzdálenost

• Těžká průmyslová ochrana bez dodatečného návrhu konstrukce

V těchto případech může být vhodnější modul s větším průměrem, ocelová konstrukce, modul endoskopické kamery s IP67, senzor s vyšším rozlišením nebo přizpůsobené řešení osvětlení.

Doporučená diskuse o přizpůsobení OEM

U OEM a projektové integrace mohou zákazníci diskutovat:

• Hodnocení průměru a přední struktury

• Délka kabelu a způsob vedení

• FOV objektivu a přizpůsobení rozsahu ostření

• Konfigurace externího nebo letmého osvětlení

• USB rozhraní a integrace desky DSP

• Konektor a mechanické uspořádání

• Párování lékařských nebo průmyslových aplikací

• V případě potřeby hodnocení vodotěsné nebo ocelové konstrukce

Přizpůsobení by mělo vždy vycházet ze skutečné struktury zařízení, cílové pracovní vzdálenosti, kontrolního prostředí a očekávaného množství produkce.

Kontrolní seznam RFQ: Co by měli zákazníci poskytnout?

Aby mohli technici doporučit správný modul endoskopické kamery, měli by zákazníci při odesílání dotazu poskytnout následující informace:

• Cílové použití: lékařské, veterinární, zubní, průmyslové, potrubní, kontrolní nástroje nebo vestavěné zařízení

• Požadovaný průměr přední části

• Požadované rozlišení

• Požadavek na zorné pole

• Pracovní vzdálenost

• Délka kabelu

• Požadavek na rozhraní

• Zda je k dispozici vnější osvětlení

• Ať už je vyžadován design LED nebo létajícího světla

• Ať už je vyžadována vodotěsná nebo ocelová konstrukce

• Očekávané množství vzorku

• Odhadovaný objem výroby

• Hostitelské zařízení nebo systémová platforma

Na základě těchto informací může dodavatel vyhodnotit, zda je vhodný SF-OCHFA20-2500mm+SF-YL428-V1.1 nebo zda by byl vhodnější jiný modul endoskopické kamery.

FAQ

1. Je SF-OCHFA20-2500mm+SF-YL428-V1.1 modul kamery lékařského endoskopu?

Může být hodnocen pro vývoj zdravotnického vizualizačního zařízení, ale měl by být umístěn jako OEM modul endoskopické kamery spíše než jako hotové lékařské zařízení. Konečná lékařská shoda závisí na celkovém návrhu zařízení a požadavcích cílového trhu.

2. Je tento modul vhodný pro průmyslovou kontrolu?

Ano. Díky kompaktní přední části, širokoúhlému pozorování a oddělené dlouhé kabelové struktuře je vhodný pro průmyslové kontroly v úzkých dutinách, lehké vizuální nástroje a vestavěná monitorovací zařízení.

3. Jaká je hlavní výhoda senzoru OCHFA20 v tomto modulu?

Snímač OCHFA20 podporuje 0,5MP 720×720 zobrazení v kompaktní struktuře, takže je vhodný pro návrhy modulů endoskopických kamer s malým průměrem, kde je omezený prostor.

4. Proč tento modul používá samostatnou strukturu?

Samostatný design pomáhá zmenšit velikost přední části kamery a umožňuje umístění procesorové desky mimo oblast sondy. To je užitečné pro tenké sondy, ruční nástroje a kompaktní vestavěná zařízení.

5. Má tento modul vestavěné LED osvětlení?

U ultra malých návrhů by mělo být osvětlení potvrzeno podle struktury projektu. Vnější osvětlení nebo osvětlení letmým světlem lze vyhodnotit, když aplikace vyžaduje světlo, aniž by se zvětšoval průměr přední části.

6. Je tento modul vodotěsný?

Vodotěsnost by neměla být považována za standard, pokud to nepotvrdí konečná konstrukce. Pokud je požadováno krytí IP67 nebo Steel Shell, mělo by být vyhodnoceno jako součást přizpůsobení projektu.

7. Jaké aplikace jsou pro tento modul nejvhodnější?

Je vhodný pro kompaktní lékařská vizualizační zařízení, veterinární kontrolní nástroje, orální zobrazovací zařízení, inspekci průmyslových dutin, pozorování v úzkém prostoru a lehké vestavěné vizuální systémy.

8. Jak poznám, zda je tento modul lepší než modul endoskopické kamery 2MP nebo 1080P?

Pokud váš projekt upřednostňuje malý průměr, sledování na blízko a kompaktní integraci, může být tento model vhodný. Pokud váš projekt vyžaduje vyšší detaily obrazu nebo větší výstup displeje, může být lepší volbou 2MP nebo 1080P modul endoskopické kamery.

Závěr

SF-OCHFA20-2500mm+SF-YL428-V1.1 je kompaktní modul OCHFA20 USB endoskopické kamery určený pro projekty, které vyžadují zobrazování s malým průměrem, širokoúhlé pozorování a flexibilní integraci samostatné struktury.

Pro vývojáře lékařských, veterinárních a průmyslových zařízení spočívá jeho hlavní hodnota ve vyvážení 1,5mm přední velikosti, 0,5MP 720×720 zobrazení, 120° širokého zorného pole a 2,5m kabelové struktury . Je zvláště vhodný pro vizuální kontrolu v úzkém prostoru, kompaktní OEM přístroje a lehká vestavěná zobrazovací zařízení.

Pokud váš projekt vyžaduje modul endoskopické kamery s malým průměrem pro lékařskou nebo průmyslovou kontrolu, SincereFull vám může pomoci vyhodnotit správný průměr, úhel čočky, délku kabelu, způsob osvětlení a integrační strukturu na základě požadavků vaší aplikace.
