1,5 mm OCHFA20 USB-endoskopkameramodul for vidvinkel medisinsk og industriell inspeksjon

For utviklere av medisinske og industrielle enheter handler valg av en endoskopkameramodul ikke bare om oppløsning. I ultrasmå inspeksjonsrom er den virkelige utfordringen å balansere diameter, bildeklarhet, synsfelt, arbeidsavstand, kabelstruktur, belysningsdesign og systemintegrasjon.

SF -OCHFA20-2500mm+SF-YL428-V1.1 er en kompakt OCHFA20 USB-endoskopkameramodul designet for visuell inspeksjon med smal plass der det kreves en liten front-end-struktur, vidvinkelobservasjon og lang rekkeviddeintegrasjon. Med en 1,5 mm-klasse diameter , 0,5 MP 720×720 bildeutgang , 120° bredt synsfelt og 2,5 m separat kabelstruktur , er denne modulen egnet for lette medisinske visualiseringsenheter, veterinærverktøy, orale inspeksjonsinstrumenter, industriell hulromsinspeksjon og kompakte innebygde bildesystemer.

Rask svar: Hva brukes denne OCHFA20-endoskopkameramodulen til?

SF-OCHFA20-2500mm+SF-YL428-V1.1 er en separat USB-endoskopkameramodul bygget rundt OCHFA20 CMOS-sensoren. Den er designet for applikasjoner som trenger en kompakt bildebehandlingsfront, bred visningsvinkel og fleksibel langdistanseinnsetting.

Det er spesielt egnet for prosjekter der et større kamerahode er vanskelig å integrere, men kunden fortsatt trenger en praktisk bildeoppsamlingsløsning for medisinsk observasjon, industriell inspeksjon, veterinær endoskopi, oral avbildning, inspeksjon med smale hulrom eller bærbare visuelle enheter.

I stedet for å posisjonere denne modulen som et kamera for generell bruk, bør den forstås som en mikroromsavbildningskjerne for utvikling av OEM-enheter.

Viktige takeaways

SF-OCHFA20-2500mm+SF-YL428-V1.1 er egnet for prosjekter som krever:

• En kompakt 1,5 mm-klasse endoskopkameramodul for integrasjon med smal plass

• 0,5 MP 720×720 bildeutgang for praktisk visuell observasjon på nært hold

• 120° vidvinkelavbildning for å redusere blindsoner inne i små hulrom

• 5–50 mm fokusområde for inspeksjon og observasjon på kort avstand

• Separat struktur med lang kabeldesign for fleksibel enhetslayout

• USB-basert bildeutgang gjennom et matchet DSP-kort

• Lettvektsintegrasjon for medisinske, veterinære og industrielle utstyrsprosjekter

For OEM-prosjekter er nøkkelverdien til denne modellen ikke bare bildeutgangen. Dens virkelige verdi er balansen mellom liten diameter, bred visningsvinkel, lang kabelstruktur og praktisk integreringsfleksibilitet.

Hvorfor 1,5 mm-klasse endoskopkameramoduler er viktige

I design av endoskopenheter påvirker diameteren direkte hvor kameraet kan brukes. En mindre diameter gjør det lettere å integrere kameramodulen i kompakte prober, smale rør, håndholdte verktøy eller mikroinspeksjonsenheter.

For medisinske og veterinære applikasjoner kan et lite kamerahode hjelpe enhetsutviklere med å designe slankere visualiseringsverktøy for oral, ENT, dyreinspeksjon eller bærbart observasjonsutstyr. For industrielle applikasjoner kan et kamera med liten diameter gå inn i trange hulrom, små mekaniske strukturer, rørledninger, presisjonskomponenter og andre rom der standardkameraer ikke får plass.

Imidlertid kan diameter ikke betraktes alene. En mindre kameramodul må også balansere:

• Bildeklarhet

• Linsevinkel

• Arbeidsavstand

• Kabelføring

• Belysningsarrangement

• DSP-kortintegrasjon

• Mekanisk beskyttelse

• Pålitelighet på systemnivå

Dette er grunnen til at en 1,5 mm-klasse OCHFA20 USB-endoskopkameramodul kan være verdifull for prosjekter som trenger kompakt bildebehandling, men som fortsatt krever et brukbart visningsområde og bred observasjonsvinkel.

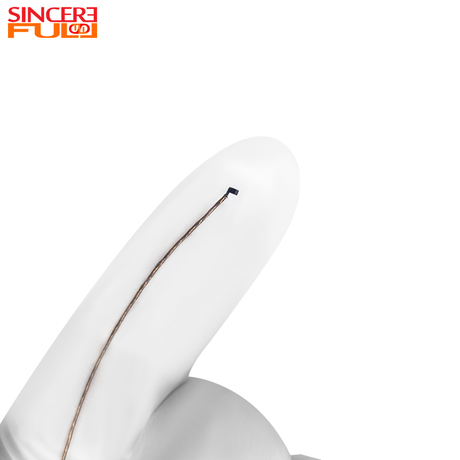

Produktoversikt: SF-OCHFA20-2500mm+SF-YL428-V1.1

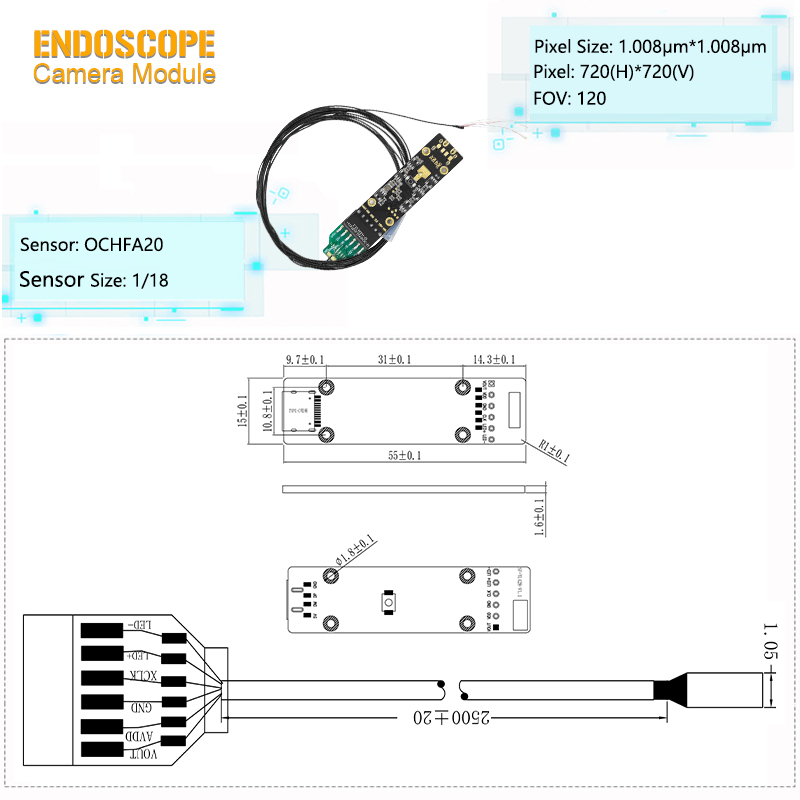

SF-OCHFA20-2500mm+SF-YL428-V1.1 bruker en OCHFA20 CMOS-sensor og støtter 0,5MP 720×720 bildeutgang . Sammenlignet med ultramikro-endoskopmoduler med lavere oppløsning, gir denne konfigurasjonen kundene en mer praktisk balanse mellom bildedetaljer og modulstørrelse.

Modulen vedtar en separat struktur , noe som betyr at bildefronten og prosesserings-/utgangskortet ikke er integrert i ett stort kamerahode. Denne strukturen bidrar til å redusere frontendstørrelsen og lar modulen integreres i kompakte prober eller smale enheter.

hjelper Synsfeltet på 120° til med å fange et bredere observasjonsområde på nært hold. Dette er nyttig når kameraet er plassert i et trangt rom og operatøren trenger å observere flere omkringliggende detaljer uten å konstant justere sondevinkelen.

Standard 2,5 m kabellengde gjør også denne modulen egnet for lang rekkevidde inspeksjon eller enhetsstrukturer der kamerahodet og hovedkortet må plasseres langt fra hverandre.

Nøkkelspesifikasjoner

Hvorfor 120° vidvinkelobjektiv er viktig

En vidvinkel-endoskopkameramodul er nyttig når enheten trenger å se mer område inne på en begrenset plass. I trange hulrom kan det hende at operatøren ikke har nok plass til å rotere eller flytte kameraet ofte. Et bredere synsfelt hjelper til med å fange mer kontekst i én ramme.

For utviklere av medisinsk utstyr kan dette støtte generell visualisering og observasjon i kompakte instrumenter. For industrielt inspeksjonsutstyr hjelper det brukere med å observere den indre veggen til små hulrom, rørledningsseksjoner, mekaniske hull eller vanskelig tilgjengelige strukturer.

Den viktigste fordelen er ikke bare 'en større vinkel'. Den praktiske verdien er:

• Reduserte blindsoner i trange rom

• Enklere observasjon under sondebevegelse

• Bedre scenebevissthet for operatører

• Mer effektiv inspeksjon i små hulrom

• Bedre prosjekttilpasning for kompakte enhetsstrukturer

For prosjekter som krever detaljert måling på lang avstand, kan en smalere linse være mer egnet. Men for observasjon på kort avstand og generell inspeksjon i små rom, gir 120° FOV en nyttig balanse.

Medisinsk vs industriell applikasjonslogikk

Selv om denne modulen kan brukes i både medisinsk og industriell retning, er valglogikken annerledes.

Denne modellen skal ikke beskrives som en ferdig medisinsk utstyrskomponent for direkte klinisk bruk. En bedre plassering er:

En kompakt endoskopkameramodul for medisinsk og industriell OEM-enhetsevaluering, egnet for prosjekter som krever avbildning med liten diameter og vidvinkelobservasjon på nært hold.

Typiske applikasjoner

1. Utvikling av medisinsk visualiseringsenhet

1,5 mm-klassens diameter gjør denne modulen egnet for kompakte medisinske visualiseringsenheter der plassen er begrenset. Det kan evalueres for orale bildeverktøy, bærbare observasjonsenheter, mikroinspeksjonsinstrumenter og andre medisinske bildesystemer som krever et lite kamerafront.

For medisinske prosjekter bør endelig produktdesign, sertifisering og samsvar evalueres i henhold til målmarkedet og applikasjonen.

2. Veterinært endoskop og dyreinspeksjonsverktøy

Veterinærapparater trenger ofte kompakte bildemoduler for observasjon av munn, øre, hud, hårsekk eller små hulrom. OCHFA20-modulen gir et praktisk alternativ for utviklere av veterinærutstyr som trenger et lite bildehode og vidvinkelobservasjonsevne.

Fokusområdet på 5–50 mm støtter også visning på nært hold, noe som er nyttig for håndholdte inspeksjonsenheter.

3. Muntlig og dental bildebehandlingsenheter

Munn- og tannapparater krever ofte kompaktkameramoduler med vidvinkelobservasjon og kortdistansefokusering. SF-OCHFA20-2500mm+SF-YL428-V1.1 kan evalueres for tanninspeksjonsverktøy, orale observasjonsinstrumenter og håndholdte visuelle enheter der en slank struktur er nødvendig.

4. Industriell inspeksjon av smale hulrom

For industriell inspeksjon kan denne modulen brukes i små hulrom, presisjonsutstyr, interne mekaniske strukturer og kompakte rørledningsseksjoner. Synsfeltet på 120° hjelper operatører med å observere mer rundt området, mens 2,5 m kabelen støtter dypere innsetting eller fleksibel enhetslayout.

5. Lette innebygde visuelle enheter

Noen innebygde systemer krever ikke et kamera med høy oppløsning, men de trenger en liten visuell innsamlingsenhet som kan passe inn i en kompakt struktur. I disse prosjektene kan OCHFA20-modulen brukes som en lett avbildningskjerne for bærbare instrumenter, inspeksjonsverktøy eller kompakte overvåkingsenheter.

Hvorfor separat struktur hjelper OEM-integrasjon

En separat endoskopkameramodul er nyttig fordi den lar kamerafronten og prosesseringskortet plasseres på forskjellige steder. Dette hjelper enhetsutviklere med å redusere størrelsen på sondeseksjonen samtidig som signalbehandlingen og utgangskortet holdes i en mer praktisk posisjon.

For OEM-prosjekter gir denne strukturen flere fordeler:

• Mer fleksibel mekanisk layout

• Enklere integrering i slanke prober

• Bedre kabelføring inne i kompakte enheter

• Lavere frontvekt

• Enklere utskifting eller strukturell justering

• Bedre prosjekttilpasningsevne sammenlignet med fullt integrerte kamerahoder

For produsenter av medisinsk og industrielt utstyr kan dette redusere vanskelighetene med å designe kompakte verktøy samtidig som det opprettholdes en brukbar bildeutgangsbane.

Belysningsdesign: Hvorfor ekstern eller flyvende lyskonfigurasjon kan være nyttig

I ultrasmå endoskopkameramoduler er belysning ofte en sentral ingeniørutfordring. Hvis LED-lys er direkte integrert rundt en veldig liten linse, kan frontens diameter øke, og varme eller refleksjon kan påvirke bildekvaliteten.

Av denne grunn bruker noen kompakte design en ekstern eller flyvende lyskonfigurasjon. Denne tilnærmingen gjør at belysningen kan ordnes separat fra frontenden av objektivet, og hjelper til med å balansere kompakt struktur og observasjonsbehov i lite lys.

For kundeprosjekter bør belysningsmetoden vurderes i henhold til:

• Mål hulromsstørrelse

• Arbeidsavstand

• Reflekterende overflatetilstand

• Nødvendig lysstyrke

• Varmebegrensning

• Begrensning av front-end diameter

• Medisinsk eller industriell bruksmiljø

Hvis målapplikasjonen allerede har eksternt lys, trenger modulen kanskje ikke integrerte front-end LED-er. Hvis inspeksjonsrommet er mørkt, kan en egen belysningsstruktur diskuteres under prosjektevaluering.

Hvordan velge denne modulen for prosjektet ditt

SF-OCHFA20-2500mm+SF-YL428-V1.1 er et passende alternativ når prosjektet ditt krever:

• En kompakt 1,5 mm-klasse kamerafront

• Vidvinkelobservasjon på nært hold

• 720×720 bildeutgang

• Lang kabelforbindelse mellom kamerahode og behandlingskort

• USB-basert bildeinnhenting

• Lett enhetsintegrasjon

• Medisinsk, veterinær eller industriell inspeksjonsutvikling

Det er kanskje ikke det beste valget hvis prosjektet ditt krever:

• Full HD eller høyere oppløsning

• Standard integrert IP67 vanntett struktur

• Innebygd LED-ring med høy lysstyrke foran

• Gjenkjenning av objekter på lang avstand

• Kraftig industribeskyttelse uten ekstra strukturdesign

I slike tilfeller kan en modul med større diameter, stålskallstruktur, IP67-støttet endoskopkameramodul, sensor med høyere oppløsning eller tilpasset belysningsløsning være mer egnet.

Anbefalt OEM-tilpasningsdiskusjon

For OEM og prosjektbasert integrasjon kan kunder diskutere:

• Diameter og front-end struktur evaluering

• Kabellengde og fremføringsmetode

• Linse FOV og matching av fokusområde

• Ekstern eller flyvende lys belysningskonfigurasjon

• USB-grensesnitt og DSP-kortintegrasjon

• Kobling og mekanisk layout

• Medisinsk eller industriell applikasjonsmatching

• Vanntett eller stålskallstrukturevaluering om nødvendig

Tilpasning bør alltid være basert på den faktiske enhetsstrukturen, målarbeidsavstand, inspeksjonsmiljø og forventet produksjonsmengde.

Sjekkliste for tilbudsforespørsel: Hva bør kundene gi?

For å hjelpe ingeniører med å anbefale riktig endoskopkameramodul, bør kunder oppgi følgende informasjon når de sender en forespørsel:

• Målapplikasjon: medisinsk, veterinær, dental, industri, rørledning, inspeksjonsverktøy eller innebygd enhet

• Nødvendig frontende diameter

• Nødvendig oppløsning

• Krav til synsfelt

• Arbeidsavstand

• Kabellengde

• Krav til grensesnitt

• Om ekstern belysning er tilgjengelig

• Enten LED eller flyvende lys design er nødvendig

• Enten vanntett eller stålskallstruktur er nødvendig

• Forventet prøvemengde

• Estimert produksjonsvolum

• Vertsenhet eller systemplattform

Med denne informasjonen kan leverandøren vurdere om SF-OCHFA20-2500mm+SF-YL428-V1.1 er egnet eller om en annen endoskopkameramodul vil passe bedre.

FAQ

1. Er SF-OCHFA20-2500mm+SF-YL428-V1.1 en medisinsk endoskopkameramodul?

Den kan evalueres for utvikling av medisinsk visualiseringsenhet, men den bør plasseres som en OEM-endoskopkameramodul i stedet for en ferdig medisinsk enhet. Endelig medisinsk samsvar avhenger av den komplette enhetens design og målmarkedskrav.

2. Er denne modulen egnet for industriell inspeksjon?

Ja. Den kompakte frontenden, vidvinkelvisningen og den separate strukturen med lang kabel gjør den egnet for industriell inspeksjon med smale hulrom, lette visuelle verktøy og innebygde overvåkingsenheter.

3. Hva er hovedfordelen med OCHFA20-sensoren i denne modulen?

OCHFA20-sensoren støtter 0,5 MP 720×720 bildebehandling i en kompakt struktur, noe som gjør den egnet for endoskop-kameramoduldesign med liten diameter der plassen er begrenset.

4. Hvorfor bruker denne modulen en egen struktur?

Den separate designen bidrar til å redusere kameraets frontendstørrelse og gjør at prosesseringsbrettet kan plasseres vekk fra sondeområdet. Dette er nyttig for slanke prober, håndholdte verktøy og kompakte innebygde enheter.

5. Har denne modulen innebygde LED-lys?

For ultrasmå design bør belysning bekreftes i henhold til prosjektstrukturen. Ekstern eller flyvende lysbelysning kan evalueres når applikasjonen krever lys uten å øke frontenddiameteren.

6. Er denne modulen vanntett?

Vanntett ytelse bør ikke antas som standard med mindre det er bekreftet av den endelige strukturen. Hvis IP67 eller Steel Shell-beskyttelse er nødvendig, bør det vurderes som en del av prosjekttilpasningen.

7. Hvilke applikasjoner passer best for denne modulen?

Den er egnet for kompakte medisinske visualiseringsenheter, veterinærinspeksjonsverktøy, orale avbildningsenheter, industriell hulromsinspeksjon, smalromsobservasjon og lette, innebygde visuelle systemer.

8. Hvordan vet jeg om denne modulen er bedre enn en 2MP eller 1080P endoskopkameramodul?

Hvis prosjektet ditt prioriterer liten diameter, visning på nært hold og kompakt integrasjon, kan denne modellen være egnet. Hvis prosjektet ditt krever høyere bildedetaljer eller større skjermutgang, kan en 2MP eller 1080P endoskopkameramodul være et bedre valg.

Konklusjon

SF-OCHFA20-2500mm+SF-YL428-V1.1 er en kompakt OCHFA20 USB-endoskopkameramodul designet for prosjekter som trenger avbildning med liten diameter, vidvinkelobservasjon og fleksibel integrasjon med separat struktur.

For utviklere av medisinske, veterinære og industrielle enheter ligger hovedverdien i balansen mellom 1,5 mm-klasse frontend-størrelse, 0,5MP 720×720 bildebehandling, 120° bredt synsfelt og 2,5m kabelstruktur . Den er spesielt egnet for visuell inspeksjon med smal plass, kompakte OEM-instrumenter og lette innebygde bildebehandlingsenheter.

Hvis prosjektet ditt krever en endoskopkameramodul med liten diameter for medisinsk eller industriell inspeksjon, kan SincereFull hjelpe med å evaluere riktig diameter, linsevinkel, kabellengde, belysningsmetode og integrasjonsstruktur basert på applikasjonskravene dine.
