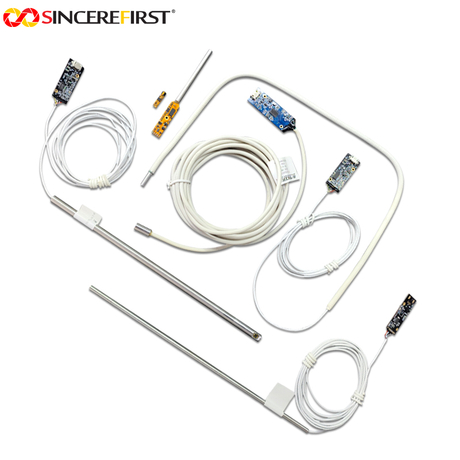

Modul de cameră endoscop USB OCHFA20 de 1,5 mm pentru inspecție medicală și industrială cu unghi larg

Pentru dezvoltatorii de dispozitive medicale și industriale, alegerea unui modul de cameră endoscopică nu se referă doar la rezoluție. În spațiile de inspecție ultra-mici, adevărata provocare este echilibrarea diametrului, claritatea imaginii, câmpul vizual, distanța de lucru, structura cablurilor, proiectarea iluminării și integrarea sistemului.

SF -OCHFA20-2500mm+SF-YL428-V1.1 este un modul compact de cameră endoscop USB OCHFA20 conceput pentru inspecția vizuală în spațiu îngust, unde sunt necesare o structură frontală mică, observare cu unghi larg și integrare cu rază lungă. Cu un diametru de 1,5 mm , , 0,5 MP, 720 × 720 de ieșire a imaginii, , un câmp vizual larg de 120 ° și o structură de cablu separată de 2,5 m , acest modul este potrivit pentru dispozitive ușoare de vizualizare medicală, instrumente veterinare, instrumente de inspecție orală, inspecție a cavității industriale și sisteme de imagistică încorporate compacte.

Răspuns rapid: Pentru ce este folosit acest modul de cameră endoscop OCHFA20?

SF-OCHFA20-2500mm+SF-YL428-V1.1 este un modul separat de cameră endoscop USB construit în jurul senzorului CMOS OCHFA20. Este proiectat pentru aplicații care au nevoie de un frontal compact pentru imagini, unghi larg de vizualizare și inserare flexibilă la distanță lungă.

Este potrivit în special pentru proiectele în care un cap de cameră mai mare este dificil de integrat, dar clientul are nevoie de o soluție practică de achiziție de imagini pentru observație medicală, inspecție industrială, endoscopie veterinară, imagistică orală, inspecție în cavitate îngustă sau dispozitive vizuale portabile..

În loc să poziționeze acest modul ca o cameră de uz general, ar trebui să fie înțeles ca un nucleu de imagine micro-spațială pentru dezvoltarea dispozitivelor OEM.

Recomandări cheie

SF-OCHFA20-2500mm+SF-YL428-V1.1 este potrivit pentru proiecte care necesită:

• Un modul compact de cameră endoscopică de 1,5 mm pentru integrare în spațiu îngust

• Ieșire de imagine de 0,5 MP 720 × 720 pentru observație vizuală practică de aproape

• Imagini cu unghi larg de 120° pentru a reduce punctele moarte din interiorul cavităților mici

• Interval de focalizare de 5–50 mm pentru inspecție și observare la distanță scurtă

• Structură separată cu design de cablu lung pentru un aspect flexibil al dispozitivului

• Ieșire de imagine pe bază de USB printr-o placă DSP potrivită

• Integrare ușoară pentru proiecte de echipamente medicale, veterinare și industriale

Pentru proiectele OEM, valoarea cheie a acestui model nu este doar imaginea sa. Valoarea sa reală este echilibrul dintre diametrul mic, unghiul larg de vizualizare, structura lungă a cablului și flexibilitatea practică de integrare.

De ce contează modulele camerei endoscopice de 1,5 mm

În designul dispozitivului de endoscop, diametrul afectează direct locul în care poate fi utilizată camera. Un diametru mai mic facilitează integrarea modulului camerei în sonde compacte, tuburi înguste, unelte portabile sau dispozitive de microinspecție.

Pentru aplicații medicale și veterinare, un mic cap de cameră poate ajuta dezvoltatorii de dispozitive să proiecteze instrumente de vizualizare mai subțiri pentru echipamente de observare portabile, orale, ORL, animale sau de inspecție. Pentru aplicații industriale, o cameră cu diametru mic poate intra în cavități înguste, structuri mecanice mici, conducte, componente de precizie și alte spații în care camerele standard nu pot încăpea.

Cu toate acestea, diametrul nu poate fi considerat singur. Un modul de cameră mai mic trebuie, de asemenea, să echilibreze:

• Claritatea imaginii

• Unghiul lentilei

• Distanța de lucru

• Dirijarea cablurilor

• Aranjamentul de iluminare

• Integrarea plăcii DSP

• Protectie mecanica

• Fiabilitate la nivel de sistem

Acesta este motivul pentru care un modul de cameră pentru endoscop USB OCHFA20 de 1,5 mm poate fi valoros pentru proiectele care necesită imagini compacte, dar care necesită totuși o rază de vizualizare utilizabilă și un unghi larg de observare.

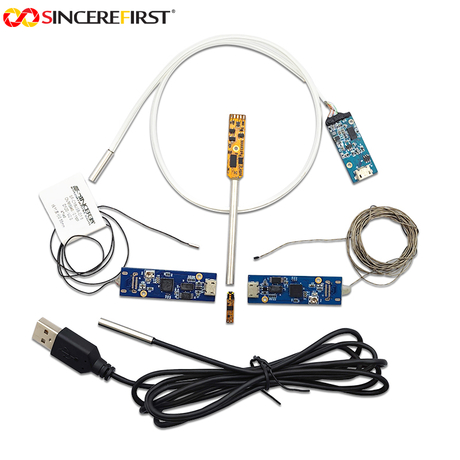

Prezentare generală a produsului: SF-OCHFA20-2500mm+SF-YL428-V1.1

SF-OCHFA20-2500mm+SF-YL428-V1.1 folosește un senzor CMOS OCHFA20 și acceptă ieșire de imagine de 0,5MP 720×720 . În comparație cu modulele de ultra-microendoscop cu rezoluție mai mică, această configurație oferă clienților un echilibru mai practic între detaliile imaginii și dimensiunea modulului.

Modulul adoptă o structură separată , ceea ce înseamnă că partea frontală a imaginii și placa de procesare/ieșire nu sunt integrate într-un singur cap mare de cameră. Această structură ajută la reducerea dimensiunii front-end și permite ca modulul să fie integrat în sonde compacte sau dispozitive înguste.

Câmpul său vizual de 120° ajută la capturarea unei zone de observare mai extinse la distanță apropiată. Acest lucru este util atunci când camera este plasată într-un spațiu îngust și operatorul trebuie să observe mai multe detalii din jur fără a ajusta constant unghiul sondei.

standard a cablului de 2,5 m Lungimea face ca acest modul să fie potrivit pentru inspecții cu rază lungă de acțiune sau pentru structurile dispozitivelor în care capul camerei și placa principală trebuie amplasate la distanță.

Specificații cheie

De ce este importantă lentila cu unghi larg de 120°

Un modul de cameră cu endoscop cu unghi larg este util atunci când dispozitivul trebuie să vadă mai multă zonă într-un spațiu limitat. În cavitățile înguste, este posibil ca operatorul să nu aibă suficient spațiu pentru a roti sau repoziționa camera frecvent. Un câmp vizual mai larg ajută la capturarea mai mult context într-un singur cadru.

Pentru dezvoltatorii de dispozitive medicale, acest lucru poate sprijini vizualizarea generală și observarea în instrumente compacte. Pentru echipamentele de inspecție industrială, ajută utilizatorii să observe peretele interior al cavităților mici, secțiunilor de conducte, golurilor mecanice sau structurilor greu accesibile.

Beneficiul cheie nu este doar „un unghi mai mare”. Valoarea practică este:

• Reducerea punctelor moarte în spații înguste

• Observare mai ușoară în timpul mișcării sondei

• O mai bună cunoaștere a scenei pentru operatori

• Inspecție mai eficientă în cavitățile mici

• Proiect mai potrivit pentru structurile compacte ale dispozitivelor

Pentru proiectele care necesită măsurători detaliate la distanțe lungi, o lentilă mai îngustă poate fi mai potrivită. Dar pentru observarea la distanță scurtă și inspecția generală în spații mici, FOV de 120° oferă un echilibru util.

Logica aplicațiilor medicale vs industriale

Deși acest modul poate fi utilizat atât în ​​direcția medicală, cât și în cea industrială, logica de selecție este diferită.

Acest model nu trebuie descris ca o componentă a dispozitivului medical finit pentru utilizare clinică directă. O poziționare mai bună este:

Un modul compact de cameră endoscopică pentru evaluarea dispozitivelor OEM medicale și industriale, potrivit pentru proiecte care necesită imagini cu diametru mic și observare cu unghi larg la distanță apropiată.

Aplicații tipice

1. Dezvoltarea dispozitivelor de vizualizare medicală

Diametrul de clasa de 1,5 mm face ca acest modul să fie potrivit pentru dispozitivele de vizualizare medicale compacte, unde spațiul este limitat. Poate fi evaluat pentru instrumente de imagistică orală, dispozitive portabile de observare, instrumente de microinspecție și alte sisteme de imagistică medicală care necesită o cameră frontală mică.

Pentru proiectele medicale, proiectarea produsului final, certificarea și conformitatea trebuie evaluate în funcție de piața țintă și de aplicație.

2. Endoscop veterinar și instrumente de inspecție a animalelor

Dispozitivele veterinare au adesea nevoie de module de imagistică compacte pentru observarea orală, a urechii, a pielii, a foliculului de păr sau a cavității mici. Modulul OCHFA20 oferă o opțiune practică pentru dezvoltatorii de echipamente veterinare care au nevoie de un cap mic de imagine și capacitate de observare cu unghi larg.

Intervalul de focalizare de 5–50 mm acceptă și vizualizarea de aproape, ceea ce este util pentru dispozitivele de inspecție portabile.

3. Dispozitive de imagistică orală și dentară

Dispozitivele orale și dentare necesită adesea module de cameră compacte cu observare cu unghi larg și focalizare la distanță scurtă. SF-OCHFA20-2500mm+SF-YL428-V1.1 poate fi evaluat pentru instrumente de inspecție dentară, instrumente de observare orală și dispozitive vizuale portabile unde este necesară o structură subțire.

4. Inspecție industrială în cavitate îngustă

Pentru inspecția industrială, acest modul poate fi utilizat în cavități mici, echipamente de precizie, structuri mecanice interne și secțiuni compacte de conducte. Câmpul vizual de 120° îi ajută pe operatori să observe mai mult zona înconjurătoare, în timp ce cablul de 2,5 m acceptă o inserare mai adâncă sau un aspect flexibil al dispozitivului.

5. Dispozitive vizuale încorporate ușoare

Unele sisteme încorporate nu necesită o cameră de înaltă rezoluție, dar au nevoie de o unitate mică de achiziție vizuală care să se potrivească într-o structură compactă. În aceste proiecte, modulul OCHFA20 poate fi folosit ca un nucleu de imagistică ușor pentru instrumente portabile, instrumente de inspecție sau dispozitive compacte de monitorizare.

De ce structura separată ajută la integrarea OEM

Un modul separat al camerei endoscopice este util deoarece permite ca partea frontală a camerei și placa de procesare să fie plasate în locații diferite. Acest lucru ajută dezvoltatorii de dispozitive să reducă dimensiunea secțiunii sondei, menținând în același timp placa de procesare a semnalului și de ieșire într-o poziție mai convenabilă.

Pentru proiectele OEM, această structură oferă mai multe avantaje:

• Dispoziție mecanică mai flexibilă

• Integrare mai ușoară în sondele subțiri

• Dirijare mai bună a cablurilor în interiorul dispozitivelor compacte

• Greutate mai mică a frontului

• Înlocuire mai ușoară sau ajustare structurală

• Adaptabilitate mai bună la proiect în comparație cu capetele camerelor complet integrate

Pentru producătorii de echipamente medicale și industriale, acest lucru poate reduce dificultatea de a proiecta unelte compacte, menținând în același timp o cale de ieșire a imaginii utilizabilă.

Design de iluminare: de ce poate fi utilă configurația externă sau zburătoare

În modulele ultra-mice ale camerei endoscopice, iluminarea este adesea o provocare cheie în inginerie. Dacă luminile LED sunt integrate direct în jurul unui obiectiv foarte mic, diametrul frontal poate crește, iar căldura sau reflexia pot afecta calitatea imaginii.

Din acest motiv, unele modele compacte folosesc o configurație externă sau zburătoare. Această abordare permite ca iluminarea să fie aranjată separat de partea frontală a lentilei, ajutând la echilibrarea structurii compacte și nevoilor de observare în condiții de lumină scăzută.

Pentru proiectele clienților, metoda de iluminare trebuie evaluată în funcție de:

• Dimensiunea cavității țintă

• Distanta de lucru

• Starea suprafeței reflectorizante

• Luminozitatea necesară

• Limitarea căldurii

• Limitarea diametrului frontal

• Mediu de utilizare medicală sau industrială

Dacă aplicația țintă are deja lumină externă, este posibil ca modulul să nu aibă nevoie de LED-uri frontale integrate. Dacă spațiul de inspecție este întunecat, se poate discuta despre o structură de iluminare separată în timpul evaluării proiectului.

Cum să alegeți acest modul pentru proiectul dvs

SF-OCHFA20-2500mm+SF-YL428-V1.1 este o opțiune potrivită atunci când proiectul dumneavoastră necesită:

• O cameră frontală compactă de 1,5 mm

• Observație cu unghi larg de aproape

• Ieșire imagine 720×720

• Conexiune prin cablu lung între capul camerei și placa de procesare

• Achiziție de imagini pe bază de USB

• Integrare ușoară a dispozitivului

• Dezvoltarea inspecției medicale, veterinare sau industriale

Este posibil să nu fie cea mai bună alegere dacă proiectul dvs. necesită:

• Full HD sau rezoluție mai mare

• Structură impermeabilă IP67 integrată standard

• Inel frontal LED de înaltă luminozitate încorporat

• Recunoașterea obiectelor la distanță lungă

• Protecție industrială de rezistență fără design suplimentar de structură

În aceste cazuri, un modul cu diametru mai mare, o structură de carcasă de oțel, un modul de cameră endoscop cu suport IP67, un senzor de rezoluție mai mare sau o soluție de iluminare personalizată pot fi mai potrivite.

Discuție de personalizare OEM recomandată

Pentru integrarea OEM și bazată pe proiecte, clienții pot discuta:

• Evaluarea diametrului și a structurii frontale

• Lungimea cablului și metoda de rutare

• Potrivirea obiectivului FOV și a intervalului de focalizare

• Configurație de iluminare externă sau zburătoare

• Interfața USB și integrarea plăcii DSP

• Conector și aspect mecanic

• Potrivirea aplicațiilor medicale sau industriale

• Evaluarea structurii de carcasă de oțel sau impermeabilă, dacă este necesar

Personalizarea ar trebui să se bazeze întotdeauna pe structura actuală a dispozitivului, distanța de lucru țintă, mediul de inspecție și cantitatea de producție așteptată.

Lista de verificare RFQ: Ce ar trebui să ofere clienții?

Pentru a ajuta inginerii să recomande modulul de cameră endoscop potrivit, clienții ar trebui să furnizeze următoarele informații atunci când trimit o întrebare:

• Aplicație țintă: medical, veterinar, dentar, industrial, conductă, instrument de inspecție sau dispozitiv încorporat

• Diametrul frontal necesar

• Rezoluție necesară

• Cerința câmpului vizual

• Distanta de lucru

• Lungimea cablului

• Cerință de interfață

• Dacă este disponibilă iluminarea externă

• Indiferent dacă este necesar un design cu LED sau cu lumină zburătoare

• Indiferent dacă este necesară o structură rezistentă la apă sau oțel

• Cantitatea de probă așteptată

• Volumul de producție estimat

• Dispozitiv gazdă sau platformă de sistem

Cu aceste informații, furnizorul poate evalua dacă SF-OCHFA20-2500mm+SF-YL428-V1.1 este potrivit sau dacă un alt modul de cameră endoscopic s-ar potrivi mai bine.

FAQ

1. Este SF-OCHFA20-2500mm+SF-YL428-V1.1 un modul de cameră pentru endoscop medical?

Poate fi evaluat pentru dezvoltarea dispozitivelor de vizualizare medicală, dar ar trebui să fie poziționat ca un modul de cameră endoscop OEM, mai degrabă decât un dispozitiv medical finit. Conformitatea medicală finală depinde de designul complet al dispozitivului și de cerințele pieței țintă.

2. Acest modul este potrivit pentru inspecția industrială?

Da. Partea frontală compactă, vizualizarea în unghi larg și structura separată a cablurilor lungi îl fac potrivit pentru inspecția industrială cu cavitate îngustă, instrumente vizuale ușoare și dispozitive de monitorizare încorporate.

3. Care este principalul avantaj al senzorului OCHFA20 din acest modul?

Senzorul OCHFA20 acceptă imagini de 0,5 MP 720×720 într-o structură compactă, făcându-l potrivit pentru modelele de module de cameră cu diametru mic, unde spațiul este limitat.

4. De ce folosește acest modul o structură separată?

Designul separat ajută la reducerea dimensiunii front-end al camerei și permite ca placa de procesare să fie plasată departe de zona sondei. Acest lucru este util pentru sondele subțiri, instrumentele portabile și dispozitivele compacte încorporate.

5. Acest modul are lumini LED încorporate?

Pentru modelele ultra-mici, iluminarea trebuie confirmată în funcție de structura proiectului. Iluminarea exterioară sau zburătoare poate fi evaluată atunci când aplicația necesită lumină fără a crește diametrul frontal.

6. Acest modul este impermeabil?

Performanța impermeabilă nu ar trebui să fie considerată standard decât dacă este confirmată de structura finală. Dacă este necesară protecția IP67 sau Shell de oțel, aceasta ar trebui evaluată ca parte a personalizării proiectului.

7. Ce aplicații sunt cele mai potrivite pentru acest modul?

Este potrivit pentru dispozitive compacte de vizualizare medicală, instrumente de inspecție veterinară, dispozitive de imagistică orală, inspecție a cavității industriale, observare în spațiu îngust și sisteme vizuale încorporate ușoare.

8. Cum știu dacă acest modul este mai bun decât un modul de cameră endoscopică de 2MP sau 1080P?

Dacă proiectul dumneavoastră prioritizează diametrul mic, vizualizarea de aproape și integrarea compactă, acest model poate fi potrivit. Dacă proiectul dvs. necesită detalii mai mari ale imaginii sau o ieșire de afișare mai mare, un modul de cameră endoscop de 2MP sau 1080P poate fi o alegere mai bună.

Concluzie

SF-OCHFA20-2500mm+SF-YL428-V1.1 este un modul compact de cameră endoscop USB OCHFA20, conceput pentru proiecte care necesită imagini cu diametru mic, observare cu unghi larg și integrare flexibilă a structurii separate.

Pentru dezvoltatorii de dispozitive medicale, veterinare și industriale, valoarea sa principală constă în echilibrul dintre dimensiunea front-end de clasă 1,5 mm, imagini de 0,5 MP 720 × 720, câmp vizual larg de 120 ° și structura cablului de 2,5 m . Este potrivit în special pentru inspecția vizuală în spațiu îngust, instrumente OEM compacte și dispozitive de imagistică încorporate ușoare.

Dacă proiectul dvs. necesită un modul de cameră endoscop cu diametru mic pentru inspecție medicală sau industrială, SincereFull vă poate ajuta la evaluarea diametrului corect, unghiului obiectivului, lungimea cablului, metoda de iluminare și structura de integrare în funcție de cerințele aplicației dvs.
