Peisajul imagistică medicală trece rapid de la Full HD (1080p) la Ultra HD (4K) ca noul standard de aur pentru vizualizarea high-end. În timp ce departamentele de marketing solicită adesea specificații 4K pentru a concura în segmente premium, echipele de inginerie se confruntă cu o realitate complexă. Integrarea unui senzor de înaltă rezoluție implică navigarea unor constrângeri stricte privind dimensiunile, disiparea căldurii și debitul de date. Nu este doar o chestiune de număr de pixeli; este un act de echilibru între limitările fizice și cerințele clinice.
Pentru dezvoltatorii de dispozitive medicale, decizia între 1080p și 4K afectează fiecare subsistem, de la designul vârfului distal la procesorul de semnal de imagine (ISP). Acest articol trece dincolo de cuvintele la modă pentru a evalua fizica senzorilor, implicațiile arhitecturii sistemului și rentabilitatea investiției clinice. Vă vom ajuta să determinați specificația corectă pentru următorul dispozitiv, asigurându-vă că alegeți un Modulul camerei endoscopice care se aliniază obiectivelor dumneavoastră tehnice și comerciale.
Rezoluția dictează fizica: senzorii 4K necesită formate optice mai mari; dacă dispozitivul dvs. necesită un vârf distal sub 3 mm, 1080p de înaltă calitate (sau mai mic) este adesea limita fizică.
Impact la nivel de sistem: Actualizarea la un modul de cameră endoscop 4K declanșează o reacție în lanț a cerințelor pentru iluminare, ISP-uri și cablare pentru a gestiona de 4 ori lățimea de bandă a datelor.
Avantajul „Downscaling”: modulele 4K oferă o ieșire superioară de 1080p prin supraeșantionare și permit zoom digital fără pierderi de calitate, extinzând longevitatea dispozitivului.
Contextul ROI: 1080p rămâne câștigătorul pentru endoscoapele sensibile la costuri, de unică folosință (de unică folosință), în timp ce 4K este esențială pentru acuratețea diagnosticului în neurochirurgie și laparoscopie.
În sala de operație, rezoluția este valoroasă doar dacă se traduce prin rezultate clinice mai bune. Trebuie să evaluăm modul în care densitatea pixelilor influențează precizia chirurgicală și încrederea diagnosticului.
Densitatea mai mare a pixelilor face mai mult decât clarificarea imaginii. Rezolvă variațiile subtile de textură, cum ar fi structurile mucoasei și micro-capilarele. În sistemele endoscopice 2D, aceste texturi servesc ca indicii critice de adâncime monoculară. Când un chirurg poate vedea clar textura țesutului, creierul său estimează mai bine distanța și volumul.
Pentru microchirurgie sau oncologie, unde diferențierea între țesutul sănătos și marginea unei tumori este vitală, acest detaliu suplimentar nu este negociabil. Cu toate acestea, pentru inspecția generală a căilor respiratorii sau intubația de rutină, beneficiul clinic al 4K față de un senzor 1080p de înaltă calitate se diminuează. Factorul de decizie depinde adesea de patologia tratată mai degrabă decât de specificațiile de marketing.
Relația dintre dimensiunea monitorului și distanța de vizualizare modifică fundamental cerința de rezoluție. Sălile de operație adoptă din ce în ce mai mult monitoare 4K de la 32 la 55 de inci. Pe aceste afișaje mari, un flux de 1080p poate dezvălui „efectul ușii ecranului”, unde pixelii individuali devin linii vizibile ale grilei.
Chirurgii se sprijină adesea în timpul manevrelor critice. Dacă imaginea se descompune în pixeli la distanță apropiată, crește sarcina cognitivă și oboseala ochilor. Un 4K modul de cameră endoscop menține integritatea imaginii chiar și atunci când chirurgul se află la câțiva centimetri de ecran. Acest lucru asigură că datele vizuale rămân organice și continue, reducând efortul mental necesar pentru interpretarea imaginii.
Rezoluția este adesea combinată cu calitatea generală a imaginii, dar știința culorilor joacă un rol la fel de important. Senzorii moderni 4K acceptă frecvent o gamă de culori mai largă, cum ar fi BT.2020, în comparație cu standardul vechi Rec.709 utilizat în mulți senzori HD. Acest spațiu de culoare extins îmbunătățește diferențierea țesuturilor, permițând chirurgilor să distingă între diferitele nuanțe de roșu și roz.
În plus, senzorii 4K mai noi încorporează adesea capabilități High Dynamic Range (HDR). Acest lucru previne reflexiile de „explozie” din țesutul umed, menținând în același timp vizibilitatea în cavitățile întunecate. În multe cazuri, îmbunătățirea percepută a calității imaginii provine mai mult dintr-o culoare și o gamă dinamică mai bune decât din numărul de pixeli în sine.
Fizica rămâne adversarul încăpățânat al miniaturizării. În timp ce electronicele de larg consum se micșorează rapid, fizica optică impune o relație strictă între rezoluția senzorului și dimensiunea senzorului.
Formatul optic al unui senzor se referă la dimensiunile sale fizice. Pentru a captura rezoluție 4K (aproximativ 8 milioane de pixeli), un senzor necesită o suprafață semnificativă. Un senzor nativ 4K necesită de obicei un format optic mai mare de 1/3 inch. Pentru laparoscoapele standard (10 mm diametru), acest lucru este ușor de gestionat. Cu toate acestea, pentru ureteroscopie, artroscopie sau bronhoscopie, spațiul disponibil la vârful distal este adesea mai mic de 3 mm sau 4 mm.
Montarea unui senzor de 1/3 inch într-un vârf de 3 mm este imposibil din punct de vedere fizic. Inginerii care proiectează lunete ultra-subțiri trebuie adesea să se bazeze pe senzori de înaltă performanță 1080p sau chiar pe formate mai mici. Încercarea de a forța 4K în acești factori de formă necesită adesea mutarea camerei la capătul proximal (mâner), ceea ce introduce limitări ale fibrei optice sau acceptarea unui compromis „Chip-on-Tip” cu o rezoluție efectivă mai mică.
Există un compromis periculos în înghesuirea a 8 milioane de pixeli pe un mic senzor medical: reducerea dimensiunii pixelilor. Pe măsură ce dimensiunea pixelului individual se micșorează (adesea sub 1,1 microni la senzorii mici 4K), capacitatea de adunare a luminii a fiecărui pixel scade semnificativ.
Riscul aici este un raport semnal-zgomot (SNR) slab. În interiorul corpului uman, iluminatul este întotdeauna o provocare. Pixelii mici se luptă în cavitățile întunecate, generând „zgomot” sau granulare care ascunde detaliile. Cu excepția cazului în care modulul utilizează tehnologia scumpă iluminată în spate (BSI) pentru a maximiza aportul de lumină, un senzor de înaltă rezoluție ar putea produce de fapt o imagine mai proastă decât un senzor cu rezoluție mai mică, cu pixeli mai mari și mai sensibili.

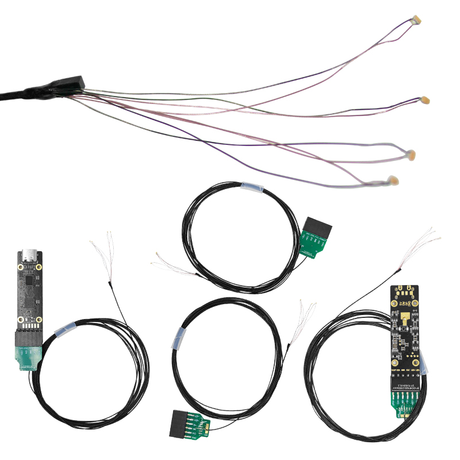

Trebuie să luăm în considerare și amprenta totală. Un modul de cameră endoscopică nu este doar senzorul; include stiva de lentile, PCB-ul și condensatorii de decuplare. O stivă de lentile 4K este în mod inerent mai mare și mai grea, deoarece necesită mai multe elemente optice pentru a rezolva detaliile cu frecvență mai mare. Pentru dispozitivele de unică folosință sau compacte, un modul compact de 1080p (cum ar fi ES101 de 3,9 mm) oferă adesea echilibrul optim între dimensiune, calitatea imaginii și complexitatea asamblarii.
Tabelul 1: Compensații fizice prin rezoluție |
||
Caracteristică |
Modul 1080p |
Modul 4K |
|---|---|---|
Format optic tipic |
1/9' până la 1/6' |
1/3' până la 1/1,8' |
Diametrul vârfului distal |
Se pot incadra in <4 mm |
De obicei necesită >5,5 mm |
Performanță la lumină scăzută |
În general, mai mare (pixeli mai mari) |
Necesită iluminare intensă |
Complexitatea lentilelor |
Moderat |
Înaltă (sticlă de precizie) |
Trecerea la 4K nu este o înlocuire „drop-in”. Ea pune un stres imens asupra întregii arhitecturi electronice a dispozitivului medical.
Un flux 4K generează date de patru ori mai mari decât un flux 1080p. Procesarea a aproximativ 8,3 milioane de pixeli la 60 de cadre pe secundă necesită un procesor de semnal de imagine (ISP) robust. Dacă ISP-ul nu poate gestiona acest debit în timp real, acesta introduce întârziere de intrare sau latență.
În chirurgie, coordonarea mână-ochi este critică. Pragul de întârziere vizibilă este de aproximativ 30-50 de milisecunde. Dacă fluxul video rămâne în urmă mișcărilor mâinii chirurgului, poate duce la depășirea țintelor sau la ezitare. Sistemele 4K necesită interfețe de înaltă performanță precum MIPI sau LVDS de mare viteză pentru a asigura latența sub-cadrelor. Interfețele standard USB 2.0 nu au de obicei lățimea de bandă pentru 4K necomprimat la rate de cadre ridicate, în timp ce se ocupă de 1080p confortabil.
Puterea de procesare creează căldură. Senzorii de înaltă rezoluție și ISP-urile care îi conduc consumă mult mai multă energie decât omologii lor HD. Într-un design „Chip-on-Tip”, senzorul este situat direct în interiorul pacientului. Generarea excesivă de căldură la vârful distal prezintă un risc de conformitate (IEC 60601-2-18 limitează temperatura vârfului la 41°C pentru contact continuu).
Gestionarea acestei călduri necesită adesea radiatoare complexe sau răcire activă, care mărește diametrul lunetei. Modulele 1080p funcționează semnificativ mai reci, făcându-le mai sigure și mai ușor de integrat în dispozitive strict reglementate, fără soluții elaborate de management termic.
Un sistem de imagistică este la fel de bun ca componenta sa cea mai slabă. Investiția într-un modul premium de cameră endoscop 4K este irosită dacă lanțul optic nu corespunde specificațiilor sale. Dacă lentilele, lentilele cu tijă sau fasciculele de fibre nu pot rezolva perechile de linii 4K, senzorul va captura pur și simplu o neclaritate de înaltă rezoluție. În mod similar, 4K necesită substanțial mai multă lumină. Dacă sursa de lumină nu este actualizată la un sistem LED sau laser cu lumen mare, imaginea va fi întunecată și zgomotoasă, anulând beneficiile numărului mai mare de pixeli.
Dincolo de calitatea imaginii brute, rezoluția 4K deblochează capabilități definite de software care pot redefini utilitatea unui dispozitiv medical.
Zoom digital: Zoomul optic mecanic este scump, fragil și voluminos. Un senzor 4K permite zoom digital „fără pierderi”. Prin decuparea porțiunii centrale de 1080p a unui senzor 4K, un chirurg poate obține o mărire de 2x fără nicio interpolare sau pierdere de detalii. Acest lucru permite unui dispozitiv să servească mai multe funcții - vedere de ansamblu în unghi larg și inspecție de aproape - fără piese în mișcare.
AI și computer Vision: modelele de inteligență artificială, cum ar fi cele utilizate pentru detectarea polipilor sau segmentarea vaselor, se bazează pe date de margine. Rezoluția mai mare oferă margini mai curate și mai definite pentru ca acești algoritmi să le analizeze. Intrările 4K îmbunătățesc semnificativ acuratețea modelelor de învățare automată în comparație cu imaginile HD upscalate, reducând falsele pozitive în diagnosticarea automată.
Există un avantaj distinct în a captura în 4K chiar dacă ieșirea este vizualizată pe un monitor 1080p. Acest proces, cunoscut sub denumirea de supereșantionare sau reducere, face o medie a datelor pixelilor pentru a produce o imagine de 1080p cu claritate și fidelitate a culorilor excepționale. Reduce artefactele de aliasing (margini zimțate) și scade nivelul de zgomot. Prin urmare, un modul 4K oferă o imagine HD superioară în comparație cu un senzor HD nativ, presupunând că pot fi îndeplinite constrângerile de dimensiune fizică.
În cele din urmă, decizia trebuie să aibă sens comercial. Costul total de proprietate (TCO) și rentabilitatea investiției (ROI) variază foarte mult între sistemele de unică folosință și cele reutilizabile.
Senzorul este doar punctul de plecare. 4K necesită cablare mai scumpă (trecând adesea de la micro-coaxial la micro-twinax sau fibră optică) pentru a gestiona rata de date pe distanțe lungi. Conectorii trebuie să fie protejați mai puternic împotriva interferențelor electromagnetice (EMI). În consecință, lista de materiale (BOM) pentru un lanț video 4K poate fi de 2x până la 3x mai mare decât un sistem comparabil 1080p.
Pentru endoscoapele de unică folosință (de unică folosință), costul bunurilor vândute (COGS) este primordial. Piața va suporta rareori prețul superior al unui ureteroscop 4K de unică folosință. Aici, un senzor de 1080p de înaltă performanță reprezintă „punctul favorabil”, echilibrând performanța clinică acceptabilă cu costurile de producție care permit disponibilitatea de unică folosință.
În schimb, pentru echipamentele de capital reutilizabile, capul camerei este o investiție pe termen lung. Spitalele se asteapta ca aceste sisteme sa dureze 5-7 ani. În acest context, 4K este esențial pentru viitor și branding premium. BOM inițial mai mare este amortizată pe sute de proceduri, făcând investiția în vizualizare superioară justificabilă.
Lansarea unui dispozitiv non-4K într-un segment premium (cum ar fi neurochirurgia sau turnurile laparoscopice) pe piața actuală are un „cost de marketing”. Chiar dacă 1080p este suficient din punct de vedere clinic, percepția unei tehnologii învechite poate împiedica adoptarea. Pentru produsele emblematice, 4K este adesea o necesitate comercială, indiferent de nevoia clinică strictă.
Alegerea între 1080p și 4K nu înseamnă găsirea „cea mai bună” rezoluție, ci găsirea celei potrivite pentru constrângerile dumneavoastră specifice. 4K oferă detalii de neegalat și capabilități de viitor, dar necesită compromisuri semnificative în ceea ce privește dimensiunea, căldura și costul. 1080p rămâne un standard robust, eficient și dovedit clinic pentru aplicații compacte și sensibile la costuri.
Tip aplicație |
Rezoluție recomandată |
Motivație |
|---|---|---|
Laparoscopie / Neurochirurgie |
4K (nativ) |
Nevoie critică de indicii de adâncime, monitoare mari, sisteme reutilizabile. |
Ureteroscopie flexibilă / ORL |
1080p (sau 720p) |
Constrângeri stricte de diametru (<4mm); 4K fizic imposibil la vârf. |
Scopuri de unică folosință |
1080p |
Sensibilitatea costurilor; HD de înaltă calitate este suficient pentru procedură. |
Chirurgie Robotică |
4K (canal dublu) |
Necesar pentru viziunea stereoscopică 3D și integrarea AI. |
Verificare finală: nu vă bazați doar pe fișele de specificații. Vă recomandăm insistent să solicitați kituri de evaluare pentru a testa modulele în condiții reale. Evaluați performanța la lumină scăzută, stabilitatea termică după 30 de minute de funcționare și latența reală. Dacă dezvoltați un dispozitiv compact, luați în considerare un dispozitiv compact, de înaltă performanță Modulul camerei endoscopice pentru a echilibra dimensiunea și calitatea în mod eficient.
R: Da, dar cu avertismente. Un monitor 4K de înaltă calitate poate folosi algoritmi de upscaling pentru a netezi marginile dințate ale unui semnal 1080p. Cu toate acestea, nu poate crea detalii care nu au fost capturate de senzor. Principalul beneficiu este reducerea „efectului de ușă a ecranului” (grilă de pixeli vizibile), făcând ca imaginea să pară mai netedă la distanțe de vizualizare apropiate, comparativ cu un monitor 1080p de aceeași dimensiune.
A: Se poate. 4K necesită procesarea datelor de patru ori mai mare decât 1080p. Dacă procesorul de semnal de imagine (ISP) sau interfața de transmisie (cum ar fi USB vs. MIPI/SDI) nu este evaluată pentru această lățime de bandă, va apărea o latență semnificativă (lag). Sistemele medicale trebuie să fie proiectate special pentru procesarea 4K cu latență scăzută, pentru a se asigura că videoclipul rămâne sincronizat cu mișcările mâinii chirurgului.
R: Acest lucru se datorează dimensiunii pixelilor. Pentru a potrivi 8 milioane de pixeli (4K) pe un senzor medical mic, pixelii individuali trebuie să fie foarte mici. Pixelii mai mici captează mai puțină lumină (fotoni), ceea ce duce la un raport semnal-zgomot (SNR) mai mic. Acest lucru are ca rezultat granulare sau „zgomot” în cavitățile corpului întunecat, cu excepția cazului în care senzorul folosește tehnologia avansată iluminată în spate (BSI) sau sursa de lumină este semnificativ luminoasă.
R: În prezent, senzorii nativi 4K necesită de obicei un diametru al ansamblului „Chip-on-Tip” de cel puțin 5 mm până la 6 mm din cauza formatului optic al senzorului (de obicei 1/3” sau mai mare). Pentru lunete mai mici de 4 mm (cum ar fi ureteroscoape), inginerii trebuie de obicei să folosească 1080p sau să plaseze mânerul cu fibră optică proximală și senzorul cu rezoluție mai mică. pachet (care degradează calitatea imaginii).
