מודולי מצלמת 1080p לעומת 4K אנדוסקופ: איזו רזולוציה מתאימה למכשיר הרפואי שלך?

נוף ההדמיה הרפואית עובר במהירות מ-Full HD (1080p) ל-Ultra HD (4K) כסטנדרט הזהב החדש להדמיה מתקדמת. בעוד מחלקות שיווק דורשות לעתים קרובות מפרטי 4K כדי להתחרות במגזרי פרימיום, צוותי הנדסה מתמודדים עם מציאות מורכבת. שילוב חיישן ברזולוציה גבוהה כרוך בניווט מגבלות קפדניות על מידות, פיזור חום ותפוקת נתונים. זו לא רק שאלה של ספירת פיקסלים; זהו פעולת איזון בין מגבלות פיזיות ודרישות קליניות.

עבור מפתחי מכשור רפואי, ההחלטה בין 1080p ל-4K משפיעה על כל תת-מערכת, מעיצוב הקצה הדיסטלי ועד למעבד אותות תמונה (ISP). מאמר זה עובר מעבר למילות הבאז כדי להעריך פיזיקת חיישנים, השלכות ארכיטקטורת מערכת והחזר ROI קליני. אנו נעזור לך לקבוע את המפרט הנכון עבור המכשיר הבא שלך, ונבטיח שתבחר ב- מודול מצלמה אנדוסקופ המתאים למטרות הטכניות והמסחריות שלך.

טייק אווי מפתח

• הפיזיקה מכתיבה רזולוציה: חיישני 4K דורשים פורמטים אופטיים גדולים יותר; אם המכשיר שלך דורש קצה דיסטלי מתחת ל-3 מ'מ, 1080p באיכות גבוהה (או נמוך יותר) הוא לרוב הגבול הפיזי.

• השפעה רחבה על המערכת: שדרוג למודול מצלמת אנדוסקופ 4K מעורר תגובת שרשרת של דרישות עבור תאורה, ספקי אינטרנט וכבלים לניהול פי 4 מרוחב הפס של הנתונים.

• היתרון של 'הורדת קנה מידה': מודולי 4K מציעים פלט מעולה של 1080p באמצעות דגימה על ומאפשרים זום דיגיטלי ללא אובדן איכות, מה שמאריך את אורך חיי המכשיר.

• הקשר החזר ROI: 1080p נשאר המנצח עבור אנדוסקופים חד פעמיים (חד-פעמיים) רגישים לעלות, בעוד ש-4K חיוני לדיוק אבחון בנוירוכירורגיה ולפרוסקופיה.

השפעה קלינית: מתי צפיפות הפיקסלים באמת חשובה?

בחדר הניתוח, הרזולוציה היא בעלת ערך רק אם היא מתורגמת לתוצאות קליניות טובות יותר. עלינו להעריך כיצד צפיפות הפיקסלים משפיעה על הדיוק הניתוחי ועל ביטחון האבחון.

סימני חדות ראייה ועומק

צפיפות פיקסלים גבוהה יותר עושה יותר מסתם לחדד את התמונה. זה פותר וריאציות מרקם עדינות, כגון מבנים ריריים ומיקרו-נימים. במערכות אנדוסקופיות דו-ממדיות, טקסטורות אלו משמשות כרמזי עומק חד-קולריים קריטיים. כאשר מנתח יכול לראות בבירור את מרקם הרקמה, המוח שלו מעריך טוב יותר מרחק ונפח.

עבור מיקרוכירורגיה או אונקולוגיה, שבהן הבחנה בין רקמה בריאה לשולי גידול חיונית, פרט נוסף זה אינו ניתן למשא ומתן. עם זאת, עבור בדיקת דרכי אוויר כללית או אינטובציה שגרתית, התועלת הקלינית של 4K על פני חיישן 1080p באיכות גבוהה פוחתת. גורם ההחלטה תלוי לרוב בפתולוגיה המטופלת ולא במפרט השיווקי.

אפקט ה'מסך הגדול' (Pixel Pitch)

הקשר בין גודל הצג ומרחק הצפייה משנה מהותית את הדרישה לרזולוציה. חדרי ניתוח מאמצים יותר ויותר מסכי 4K בגודל 32 אינץ' עד 55 אינץ'. בצגים גדולים אלה, הזנה של 1080p יכולה לחשוף את 'אפקט דלת המסך', שבו פיקסלים בודדים הופכים לקווי רשת גלויים.

מנתחים לעיתים קרובות נשענים פנימה במהלך תמרונים קריטיים. אם התמונה מתפרקת לפיקסלים בטווח קרוב, זה מגביר את העומס הקוגניטיבי ועייפות העיניים. 4K מודול מצלמת אנדוסקופ שומר על שלמות התמונה גם כאשר המנתח מרוחק סנטימטרים מהמסך. זה מבטיח שהנתונים החזותיים יישארו אורגניים ורציפים, מה שמפחית את המאמץ המנטלי הנדרש לפרש את התמונה.

סולם צבעים וטווח דינמי

לעתים קרובות מתערבבים בין הרזולוציה לאיכות התמונה הכוללת, אך מדעי הצבע ממלאים תפקיד חשוב לא פחות. חיישני 4K מודרניים תומכים לעתים קרובות בטווחי צבעים רחבים יותר, כגון BT.2020, בהשוואה לתקן Rec.709 מדור קודם המשמש בחיישני HD רבים. מרחב צבע מורחב זה משפר את בידול הרקמות, ומאפשר למנתחים להבחין בין גוונים שונים של אדום וורוד.

יתר על כן, חיישני 4K חדשים יותר משלבים לעתים קרובות יכולות High Dynamic Range (HDR). זה מונע השתקפויות 'נשיפה' מרקמה רטובה תוך שמירה על הראות בחללים חשוכים. במקרים רבים, השדרוג הנתפס באיכות התמונה מגיע יותר מצבע וטווח דינמי טובים יותר מאשר מספירת הפיקסלים עצמה.

אילוצים הנדסיים: הפשרה בין גודל החיישן לרזולוציה

הפיזיקה נותרה היריב העיקש של מזעור. בעוד שהאלקטרוניקה הצרכנית מתכווצת במהירות, הפיזיקה האופטית מכתיבה קשר קפדני בין רזולוציית החיישן לגודל החיישן.

מגבלות פורמט אופטי

הפורמט האופטי של חיישן מתייחס לממדים הפיזיים שלו. כדי ללכוד רזולוציית 4K (כ-8 מיליון פיקסלים), חיישן דורש שטח פנים משמעותי. חיישן 4K מקורי דורש בדרך כלל פורמט אופטי גדול מ-1/3 אינץ'. עבור לפרוסקופים סטנדרטיים (קוטר 10 מ'מ), זה ניתן לניהול. עם זאת, עבור אורטרוסקופיה, ארתרוסקופיה או ברונכוסקופיה, החלל הפנוי בקצה הדיסטלי הוא לעתים קרובות פחות מ-3 מ'מ או 4 מ'מ.

התאמת חיישן 1/3 אינץ' לקצה של 3 מ'מ היא בלתי אפשרית פיזית. מהנדסים המתכננים סקופים דקים במיוחד חייבים לרוב להסתמך על חיישני 1080p בעלי ביצועים גבוהים או אפילו פורמטים קטנים יותר. ניסיון להכריח 4K לתוך גורמי צורה אלה מצריך לעתים קרובות להעביר את המצלמה לקצה הפרוקסימלי (ידית), אשר מציג מגבלות סיבים אופטיים, או קבלת פשרה של 'צ'יפ-על-טיפ' עם רזולוציה אפקטיבית נמוכה יותר.

רגישות לגודל פיקסל

יש פשרה מסוכנת בדחיסת 8 מיליון פיקסלים לחיישן רפואי קטן: הפחתת גודל הפיקסלים. ככל שגודל פיקסל בודד מתכווץ (לעתים קרובות מתחת ל-1.1 מיקרון בחיישני 4K קטנים), יכולת איסוף האור של כל פיקסל יורדת באופן משמעותי.

הסיכון כאן הוא יחס אות לרעש גרוע (SNR). בתוך גוף האדם, תאורה היא תמיד אתגר. פיקסלים קטנים נאבקים בחללים חשוכים, ומייצרים 'רעש' או גרעיניות שמסתירות פרטים. אלא אם כן המודול ישתמש בטכנולוגיית Backside-Illuminated (BSI) יקרה כדי למקסם את כניסת האור, חיישן ברזולוציה גבוהה עשוי למעשה לייצר תמונה גרועה יותר מחיישן ברזולוציה נמוכה יותר עם פיקסלים גדולים ורגישים יותר.

מידות מודול

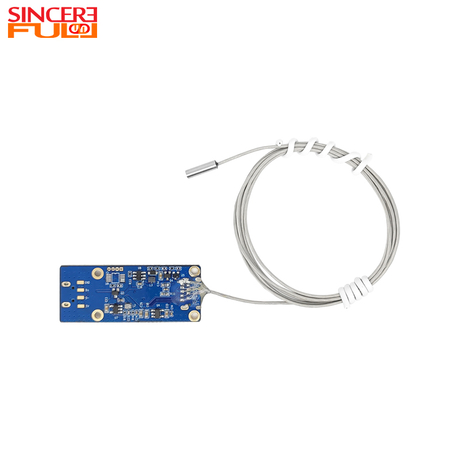

עלינו לשקול גם את טביעת הרגל הכוללת. הוא מודול מצלמת אנדוסקופ לא רק החיישן; הוא כולל את ערימת העדשות, את ה-PCB ואת קבלי הניתוק. ערימת עדשות 4K היא מטבעה גדולה וכבדה יותר מכיוון שהיא דורשת יותר אלמנטים אופטיים כדי לפתור את פרטי התדר הגבוה יותר. עבור מכשירים חד פעמיים או קומפקטיים, מודול קומפקטי 1080p (כמו 3.9 מ'מ ES101) מספק לעתים קרובות את האיזון האופטימלי בין גודל, איכות תמונה ומורכבות ההרכבה.

ארכיטקטורת מערכת: חביון, חום ותפוקת נתונים

שדרוג ל-4K אינו תחליף של 'דרופ-אין'. זה מציב לחץ עצום על כל הארכיטקטורה האלקטרונית של המכשיר הרפואי.

מלכודת האחזור

זרם 4K מייצר פי ארבעה מהנתונים מזרם 1080p. עיבוד של כ-8.3 מיליון פיקסלים במהירות של 60 פריימים לשנייה דורש מעבד איתות תמונה (ISP) חזק. אם ספק שירותי האינטרנט לא יכול להתמודד עם התפוקה הזו בזמן אמת, הוא מציג השהיה או השהיה של קלט.

בניתוח, תיאום עין-יד הוא קריטי. הסף לעיכוב מורגש הוא בערך 30-50 מילישניות. אם הזנת הווידאו מפגרת אחרי תנועות היד של המנתח, זה יכול להוביל לקליעת יתר של מטרות או להיסוס. מערכות 4K דורשות ממשקים בעלי ביצועים גבוהים כמו MIPI או LVDS במהירות גבוהה כדי להבטיח חביון תת-פריים. ממשקי USB 2.0 סטנדרטיים חסרים בדרך כלל את רוחב הפס עבור 4K לא דחוס בקצבי פריימים גבוהים, בעוד שהם מתמודדים עם 1080p בנוחות.

ניהול תרמי

כוח עיבוד יוצר חום. חיישנים ברזולוציה גבוהה וספקיות האינטרנט שמניעות אותם צורכים הרבה יותר חשמל מאשר עמיתיהם HD. בעיצוב 'Chip-on-Tip', החיישן ממוקם ישירות בתוך המטופל. יצירת חום מוגזמת בקצה המרוחק מהווה סיכון תאימות (IEC 60601-2-18 מגביל את טמפרטורת הקצה ל-41 מעלות צלזיוס למגע מתמשך).

ניהול חום זה דורש לרוב גופי קירור מורכבים או קירור אקטיבי, מה שמגדיל את קוטר הסקופ. מודולי 1080p פועלים בצורה קרירה יותר, מה שהופך אותם לבטוחים יותר וקלים יותר לשילוב במכשירים בפיקוח קפדני ללא פתרונות ניהול תרמיים משוכללים.

תיאוריית ה'חוליה הכי חלשה'.

מערכת הדמיה טובה רק כמו הרכיב החלש ביותר שלה. השקעה 4K מובחר במודול מצלמת אנדוסקופ מתבזבזת אם השרשרת האופטית אינה תואמת את המפרט שלה. אם העדשות, עדשות המוט או צרורות הסיבים לא יכולים לפתור זוגות קווים של 4K, החיישן פשוט ילכד טשטוש ברזולוציה גבוהה. באופן דומה, 4K דורש הרבה יותר אור. אם מקור האור לא ישודרג למערכת LED או לייזר עם לומן גבוה, התמונה תהיה כהה ורועשת, מה שפוסל את היתרונות של ספירת הפיקסלים הגבוהה יותר.

יכולות אסטרטגיות: שילוב בינה מלאכותית וזום דיגיטלי

מעבר לאיכות תמונה גולמית, רזולוציית 4K פותחת יכולות מוגדרות תוכנה שיכולות להגדיר מחדש את התועלת של מכשיר רפואי.

חומרה מוגדרת תוכנה

זום דיגיטלי: זום אופטי מכני הוא יקר, שביר ומגושם. חיישן 4K מאפשר זום דיגיטלי 'ללא הפסדים'. על ידי חיתוך החלק המרכזי של 1080p של חיישן 4K, מנתח יכול להשיג הגדלה פי 2 ללא כל אינטרפולציה או אובדן פרטים. זה מאפשר למכשיר לשרת מספר פונקציות - סקירה זווית רחבה ובדיקה מקרוב - ללא חלקים נעים.

AI וראייה ממוחשבת: מודלים של בינה מלאכותית, כגון אלו המשמשים לזיהוי פוליפים או פילוח כלי דם, מסתמכים על נתוני קצה. רזולוציה גבוהה יותר מספקת קצוות נקיים ומוגדרים יותר עבור אלגוריתמים אלה לניתוח. כניסות 4K משפרות משמעותית את הדיוק של מודלים של למידת מכונה בהשוואה לתמונות HD מוגדלות, ומפחיתות תוצאות חיוביות שגויות באבחון אוטומטי.

דגימה על (הורדת קנה מידה)

יש יתרון מובהק ללכידה ב-4K גם אם הפלט נצפה על צג 1080p. תהליך זה, המכונה supersampling או הורדת קנה מידה, מעמיד את נתוני הפיקסלים בממוצע כדי לייצר תמונה של 1080p עם חדות ואמינות צבע יוצאת דופן. זה מפחית חפצי כינוי (קצוות משופעים) ומוריד את רמות הרעש. לכן, מודול 4K מספק תמונת HD מעולה בהשוואה לחיישן HD מקורי, בהנחה שניתן לעמוד באילוצי הגודל הפיזיים.

TCO & ROI: איזון בין ביצועים לכדאיות מסחרית

לבסוף, ההחלטה חייבת להיות הגיונית מסחרית. העלות הכוללת של בעלות (TCO) והחזר על ההשקעה (ROI) משתנות מאוד בין מערכות חד פעמיות לשימוש חוזר.

נהגי עלות

החיישן הוא רק נקודת ההתחלה. 4K דורש כבלים יקרים יותר (לעיתים קרובות עובר ממיקרו-קואקסיאלי למיקרו-טווינקס או סיבים אופטיים) כדי להתמודד עם קצב הנתונים למרחקים ארוכים. המחברים חייבים להיות מסוככים יותר מפני הפרעות אלקטרומגנטיות (EMI). כתוצאה מכך, כתב החומרים (BOM) עבור שרשרת וידאו 4K יכול להיות גבוה פי 2 עד 3 ממערכת 1080p דומה.

חד פעמי לעומת שימוש חוזר

עבור אנדוסקופים חד-פעמיים (חד-פעמיים), עלות הסחורה הנמכרת (COGS) היא החשובה ביותר. השוק רק לעתים רחוקות יתמוך בפרמיית המחיר של אורטרוסקופ 4K חד פעמי. כאן, חיישן 1080p בעל ביצועים גבוהים מייצג את ה'נקודה המתוקה', המאזן בין ביצועים קליניים מקובלים לבין עלויות ייצור המאפשרות חד פעמיות.

לעומת זאת, עבור ציוד הון רב פעמי, ראש המצלמה הוא השקעה לטווח ארוך. בתי החולים מצפים שמערכות אלו יחזיקו 5-7 שנים. בהקשר זה, 4K חיוני להגנת עתיד ולמיתוג פרימיום. ה-BOM הראשוני הגבוה יותר מופחת על פני מאות הליכים, מה שהופך את ההשקעה בהדמיה מעולה למוצדקת.

הוכחה לעתיד

השקת מכשיר שאינו 4K בפלח פרימיום (כמו נוירוכירורגיה או מגדלים לפרוסקופיים) בשוק הנוכחי נושאת 'עלות שיווקית'. גם אם 1080p מספיק קלינית, התפיסה של טכנולוגיה מיושנת עלולה להפריע לאימוץ. עבור מוצרי דגל, 4K הוא לעתים קרובות צורך מסחרי, ללא קשר לצורך הקליני הקפדני.

מַסְקָנָה

בחירה בין 1080p ל-4K איננה מציאת הרזולוציה ה'טובה ביותר', אלא מציאת ההתאמה המתאימה לאילוצים הספציפיים שלך. 4K מציע פרטים חסרי תקדים ויכולות הוכחות לעתיד אך דורש פשרות משמעותיות בגודל, בחום ובעלות. 1080p נשאר תקן חזק, יעיל ומוכח קלינית עבור יישומים קומפקטיים ורגישים לעלות.

מטריצת סיכום: יישומים מומלצים

אימות סופי: אל תסתמך רק על דפי מפרט. אנו ממליצים בחום לבקש ערכות הערכה לבדיקת המודולים בתנאים אמיתיים. הערכת ביצועים בתאורה חלשה, יציבות תרמית לאחר 30 דקות של פעולה, והשהייה בפועל. אם אתם מפתחים מכשיר קומפקטי, שקול מכשיר קומפקטי בעל ביצועים גבוהים מודול מצלמה אנדוסקופ לאיזון גודל ואיכות ביעילות.

שאלות נפוצות

ש: האם צג 4K יכול לשפר את איכות התמונה של מודול מצלמת אנדוסקופ 1080p?

ת: כן, אבל עם אזהרות. צג 4K באיכות גבוהה יכול להשתמש באלגוריתמים לשינוי קנה מידה כדי להחליק קצוות משוננים של אות 1080p. עם זאת, זה לא יכול ליצור פרטים שלא נלכדו על ידי החיישן. היתרון העיקרי הוא הפחתת 'אפקט דלת המסך' (רשת פיקסלים גלויה), מה שגורם לתמונה להיראות חלקה יותר במרחקי צפייה קרובים בהשוואה לצג 1080p באותו גודל.

ש: האם רזולוציית 4K מגדילה את זמן האחזור של הזנת הווידאו?

ת: זה יכול. 4K דורש עיבוד פי ארבעה מהנתונים של 1080p. אם מעבד אותות התמונה (ISP) או ממשק השידור (כמו USB לעומת MIPI/SDI) אינם מדורגים עבור רוחב פס זה, תתרחש זמן השהייה (פיגור) משמעותי. מערכות רפואיות חייבות להיות מתוכננות במיוחד עבור עיבוד 4K עם אחזור נמוך כדי להבטיח שהסרטון יישאר מסונכרן עם תנועות היד של המנתח.

ש: מדוע חיישני 4K רפואיים מתפקדים בצורה גרועה בתאורה נמוכה בהשוואה לחיישני HD?

ת: זה נובע מגודל הפיקסלים. כדי להתאים 8 מיליון פיקסלים (4K) לחיישן רפואי קטן, הפיקסלים הבודדים חייבים להיות קטנים מאוד. פיקסלים קטנים יותר לוכדים פחות אור (פוטונים), מה שמוביל ליחס אות-רעש נמוך יותר (SNR). זה גורם לגרעיניות או ל'רעש' בחללי גוף כהים אלא אם החיישן משתמש בטכנולוגיית Backside-Illuminated (BSI) מתקדמת או שמקור האור מתבהר באופן משמעותי.

ש: מהו קוטר האנדוסקופ המינימלי הנדרש לחיישן 4K מקורי?

ת: נכון לעכשיו, חיישני 4K מקוריים דורשים בדרך כלל קוטר מכלול 'שבב-על-קצה' של לפחות 5 מ'מ עד 6 מ'מ בשל הפורמט האופטי של החיישן (בדרך כלל 1/3' או יותר). עבור סקופים קטנים מ-4 מ'מ (כמו ureteroscopes), המהנדסים בדרך כלל חייבים להשתמש במצלמה 1080p, או להשתמש בסיב אופטי או להשתמש בסיב אופטי נמוך יותר. צרור (שפוגע באיכות התמונה).
